تفاصيل المنتج:
|

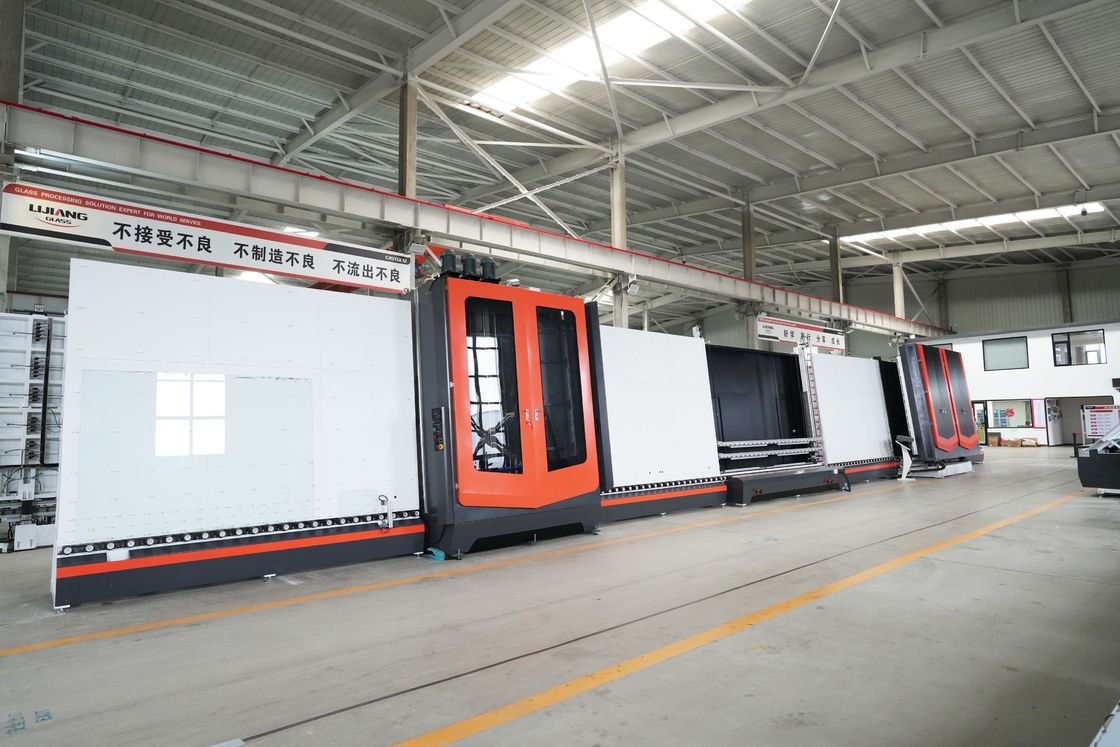

| اسم المنتج: | خط إنتاج الزجاج العازل العمودي | Max. الأعلى. glass size حجم الزجاج: | 2500 مم * 3500 مم |
|---|---|---|---|
| ضغط جوي: | ≥0.8 ميجا باسكال | إجمالي الطاقة: | 3P 415 فولت 50 هرتز 40 كيلو واط |
| سماكة الزجاج العازل: | 12- 60 ملم؛ 12-80 مم و12-100 مم (اختياري مخصص) | سرعة غسيل الزجاج: | 2-10 م / دقيقة |
| سرعة ناقل الزجاج: | 45 م / دقيقة | إمدادات الماء: | استهلاك الماء: التوصيل 0.5 طن / ساعة ： 40 ميكرو ثانية / سم |
الميزات الرئيسية:
يتكون خط إنتاج الزجاج العازل من 7 أقسام:
01 قسم التحميل؛
02 قسم الغسيل والتجفيف.
03 قسم الناقل؛
04 قسم الفحص والتجميع؛
05 قسم النقل؛
06 قسم الضغط والتعبئة؛
07 قسم التفريغ.
01 قسم التحميل خط معالجة الزجاج العازل
1 ، الكشف عن فيلم طلاء Low-e
لقد اعتمدنا الكشف عن نوع نقطة الاتصال الزجاجية Low-E، إذا تم وضع سطح الفيلم الزجاجي low-e في الاتجاه المعاكس، فسيتم إنذاره تلقائيًا، ولا يخدش الفيلم low-e، ويكون معدل التعرف مرتفعًا. حل مشكلة التعرف على LOW-E عالي الشفافية بشكل فعال.
2، طريقة العجلات الناقلة
محمل النقل السفلي عبارة عن لوح فولاذي 8 مم. يتم طحن اللوحة الفولاذية بشكل مسطح ومن ثم يتم تثبيت المحامل. يمكن تعديل ارتفاع المحامل لمنع انتقال الحركة غير المستقرة أثناء نقل الزجاج الصغير، مما يتسبب في ضربات الزجاج. أنها تزيد من قدرة تحمل الزجاج.
تتمثل معظم طرق الشركة المصنعة الأخرى في حفر فتحتين في منتصف الأنبوب المربع، ثم ارتداء عمود ثم وضع عجلة النقل. لا يمكن لهذه الطريقة ضبط مسطح عجلات الناقل ويكون الحمل ضعيفًا.
02 دبليورمادماخقسم ine والتجفيف
غسيل الزجاجماخine:
1,إسكات القطن، تقليل الضوضاء;
2، جسم خزانة التنظيف مصنوع من مواد عالية الجودة304 لوح من الفولاذ المقاوم للصدأ، وهو قوي ودائم.
3،1أزواج من الفرش الناعمةبقطر0.12ممسلك الفرشاة,2أزواج من الفرش الناعمةبقطر0.15ممسلك الفرشاة.
4, معقياس سمك الزجاج التلقائيالجهاز، ليست هناك حاجة لضبط سمك الزجاج بشكل منفصل ويتم تنظيفه تلقائيًا، مما يتجنب علميًا التعديل اليدوي المرهق عندما يكون سمك الزجاج أكثر من 8 مم. يمكن تنظيف الحد الأقصى للسمك حتى 30 ملم.
5، وتحمل الفرشاة ومقعد التحملهي جزء مهم من قسم التنظيف، وسرعة دوران المحمل أعلى لذلك من السهل أن تتلف، لذلك تستخدم شركتنا محامل الدفع، والتي تكون أكثر متانة واستقرارًا من المواد المطاطية والبلاستيكية الأخرى.
6,خزان المياهالتحكم التلقائي في درجة الحرارة، نظام تجديد المياه
7، مربع العملية مععرض سرعة الغسيليمكن أن تعرض بدقة سرعة الغسيل (8-10 م)
قسم التجفيف:
1,مخرج منفاخ الهواء-يحافظ دائمًا على المسافة الصحيحة والمناسبة 3 مم بين السطح الزجاجي ومخرج منفاخ الهواء.
يقوم منفذ منفاخ الهواء تلقائيًا بضبط مسافة الفتح والإغلاق وفقًا لسمك الزجاج المختلف. هناك جهاز مشترك عالمي. عندما يتم تغيير سمك الزجاج، يمكن أن يتحرك مخرج منفاخ الهواء للأمام والخلف لضبط المسافة، بحيث تكون المسافة النسبية بين مخرج منفاخ الهواء والزجاج ثابتة، وذلك لتجنب تلف الغشاء الزجاجي بسبب التغيير. من سمك الزجاج
2، الناقليتم نقلها بالعجلة السفلية، بدون طباعة العجلات على الزجاج كان سببها الضغط على الناقل، مستقر وموثوق، ومعدل فشل منخفض
3، يتم التحكم في المنفاخ بواسطةصمام الفراشةلضمان عدم ظهور طبعة مخرج منفاخ الهواء أثناء عملية تنظيف الزجاج.
4، يمكن تحقيق منفاخوظيفة التوقف التلقائيلتقليل استهلاك الطاقة.
5، منفاخ الرياحجهاز التدفئةلضمان سرعة التنظيف عند درجة حرارة منخفضة.
6، مجهزةجهاز عزل رذاذ الماءلمنع التلوث الثانوي للزجاج.
03 قسم النقل والتخزين لخط معالجة الزجاج العازل
1,هيكل ناقل الهواء العائم(وظيفة اختيارية)يستخدم لتجنب ترك آثار على سطح الزجاج بعد خروجه من قسم التجفيف وتلويث الزجاج وتحسين جودة الدغو (بين الغسيل والضغط). عندما يكون ارتفاع الزجاج أقل من 1200 مم، يتم استخدام الهواء العائم فقط في الأسفل للطفو، عندما يكون ارتفاع الزجاج أكبر من 1200 مم، يطفو صفين من الهواء في نفس الوقت.
2، يتم تعيين قسم الناقل معمحركات مزدوجة، عندما يكون الزجاج أقل من 1000 ملم يمكن تخزين قطعتين في نفس الوقت لتحسين كفاءة الخط بأكمله
3، . يتم توصيل محمل الناقل السفلي باللوحة الفولاذية، ويمكن تعديل ارتفاع المحمللمنع عدم استقرار الناقل في عملية نقل الزجاج الصغير، مما يؤدي إلى ضرب الزجاج.
04 قسم الفحص والتجميع لخط معالجة الزجاج العازل
1، باستخدامتعديل العرض الرقميتصميم الهيكل، دقة تحديد موضع إطار الألومنيوم عالية، وعمق الغراء دقيق.
2,سبائك الألومنيوم دليل السكك الحديدية المزدوجةخفيف ومسطح، ويمكن تعديله تلقائيًا لأعلى ولأسفل وفقًا لارتفاع الزجاج لمنع الزجاج الكبير من الغرق الداخلي
3، القسم كله يستخدمأجوفخارجتصميم,إضافة باب خلفي واحد للصيانة لتنظيف ومسح البقع عن ظهر الزجاج الذي يصعب تنظيفه
05 قسم قياس الناقلات والسمك لخط معالجة الزجاج العازل
يوفر القياس التلقائي لسمك الزجاج وعرض الفاصل بيانات لضغط dgu وتعبئة غاز الأرجون
06 قسم الضغط (وتعبئة غاز الأرجون) في خط معالجة الزجاج العازل
1، الضغط
أcom.djustقادرالضغط
يوجد إجهاد بعد اللحام في إطار ضغط الحديد، لذا لا يمكن الهروب من مشاكل الشكل بعد الاستخدام 3-4 مرات (لا يمكن لقسم الضغط الضغط على DGU بشكل صحيح بالتساوي وإحكام). بالنسبة لهذه المشكلة، أولاً نقوم جميعًا بمعالجة الشيخوخة، وإزالة الضغط عن طريق جهاز فشل الاهتزاز. ثم نقوم بتصميم مئات النقاط القابلة للتعديل على اللوحة الخلفية، إذا كانت هناك أي مشاكل خارج الشكل يمكننا تعديلها بسهولة في أي وقت.
الضغط على المسمار الرصاص (حزام متزامن بمحرك سيرفو)
يتم ضبط آلة الضغط تلقائيًا لضمان ضغط زجاجي عالي الدقة، وفقًا لسمك الزجاج وعرض مباعد الألومنيوم.
عملية تعبئة وضغط غاز الأرجون سريعة ويتم الانتهاء منها في نفس الوقت
2، الأرجون جاق فايللينغ
طريقة تعبئة غاز الأرجون
يتم وضع موضع فتحة غاز الأرجون في شعاع التعبئة تلقائيًا وفقًا لسمك الزجاج وعرض مباعد الألومنيوم، مما يضمن أن فتحة غاز الأرجون دائمًافي منتصف الإطارات الأولى من الزجاج والألومنيومبالنسبة للفاصل الواسع للنوافذ والأبواب السكنية، والزجاج الثلاثي، فإن مزايانا واضحة. يتم تعبئة غاز الأرجون بسرعة كبيرة، كما أنه يوفر مصدر الغاز.
لختم الجزء السفلي من طريقة تعبئة غاز الأرجون السفلي،الحزام المتزامنأفضل من عجلة الناقل
هنالكتقسيمجالتحكم في شعاع تعبئة غاز الأرجون، عند عمل أحجام مختلفة من الزجاج، فإنه سيكتشف تلقائيًا طول الزجاج، ويقوم بتشغيل الطول المقابل لفتحة غاز الأرجون، مما يوفر مصدر الغاز
المعدات ليس لديها فقطصمام التعبئة ولكن أيضًا صمام الضخ. وفقًا لارتفاع الزجاج، يتم تحديد الارتفاع المقابل لصمام الضخ تلقائيًا ثم يتم استخراج الغاز في وحدة DGU. من خلال مستشعر المدخل، يتم الكشف على الفور عن تركيز الزجاج المملوء بالأرجون، ويتم التحكم في حجم الأرجون بدقة وكفاءة.
شاشة تعمل باللمس لتعبئة غاز الأرجون
وظيفة العرض: ستعرض شاشة اللمس معالجة تعبئة غاز الأرجون بالكامل، وستعرف بوضوح شديد مقدار غاز الأرجون المملوء بالداخل بالفعل
.
يمكن ضبط تركيز التعبئة وفقًا لمتطلبات العميل، وهناك ثلاثة أوضاع: وضع الوقت، والحساب التلقائي لوضع الحجم، والكشف التلقائي عن نوع وضع محتوى الأرجون. (ليجيانغ فريد)
سيتوقف الملء تلقائيًا عندما يصل الأمر إلى متطلباتك. تركيز الغازات كلها أكثر من 90%
المعلمات التقنية: وقت تعبئة غاز الأرجون: 3-5 ثواني (1*1 م) سمك الزجاج العازل: 12-60 مم، 12-80 مم و12-100 مم (اختياري مخصص)
عرض مباشر لعملية النفخ /أكثر من 90% /ملء الهواء بالتوقف التلقائي الكامل
التحكم في قطاع التحكم الإلكتروني
إنه يساعد على استكشاف أخطاء المعدات وإصلاحها
يمكن التحكم في الأجزاء الثلاثة بشكل منفصل
من المفيد إضافة وظائف جديدة (TPS، 4 SG، شريط فاصل فائق، وما إلى ذلك)
نظام التحكم الألماني Siemens، الأداء المستقر، قابلية التوسع القوية.
البيانات الفنية
| الأعلى. حجم الزجاج | 2500 مم * 3500 مم |
| دقيقة. حجم الزجاج | 280 مم * 450 مم |
| سمك الزجاج | 3-15 مم، 3-30 مم (اختياري) |
| سمك الزجاج العازل | 12- 60 ملم؛ 12-80 مم و12-100 مم (اختياري مخصص) |
| عرض الفاصل: | 6-30 ملم |
| سرعة غسيل الزجاج | 2-10 م/دقيقة |
| سرعة الناقل الزجاجي | 45 م/دقيقة |
| فرش الغسيل | 3 أزواج من الفرش الناعمة بشعر 0.12 ملم |
| إمدادات المياه | استهلاك المياه: 0.5t/h الموصلية: 40μs/cm |
| إمدادات الهواء | التدفق: 0.8 م/دقيقة |
| ضغط الهواء | ≥0.8MPa |
| إجمالي الطاقة | 3P 415 فولت 50 هرتز 40 كيلو واط |
| البعد | 23850*3500*3700 مللي متر |
| وزن | 6500 كجم |
المعلمات الكهربائية
| عناصر | ماركة |
| محرك سيرفو | ألمانيا سيمنز |
| سائق سيرفو | ألمانيا سيمنز |
| بلك | ألمانيا سيمنز |
| مكون الجهد المنخفض | ألمانيا سيمنز |
| محول التردد | ألمانيا سيمنز/تيانتشوان |
| التبديل الضوئية | كوريا اوتونيكس |
| مكون هوائي | تايوان إيرتاك |
| تبديل السفر | تايوان (تند) |
| تتابع | اليابان اومرون |
| زر وضوء المؤشر | شنايدر الفرنسي |
