تفاصيل المنتج:
|
| الاسم: | آلة تصنيع الزجاج العازل | الجهد: | 380V 50Hz 3P |
|---|---|---|---|
| الحالة: | آلة جديدة | إصدار الشهادات: | CE |
| الضمان: | سنة واحدة | Min. دقيقة. glass size حجم الزجاج: | 280 * 400 |
| سمك IG: | 60 ملم | Max. الأعلى. glass size حجم الزجاج: | 2500 * 3500 |
| فرش الغسيل: | 6 قطع | سماكة الزجاج المسطح: | 3-15 ملم |
| إبراز: | خط إنتاج الزجاج العازل بالزجاج المزدوج,خط إنتاج الزجاج العازل 3300 * 7000 مم,آلة التزجيج المزدوجة 3300 × 7000 مم |
||

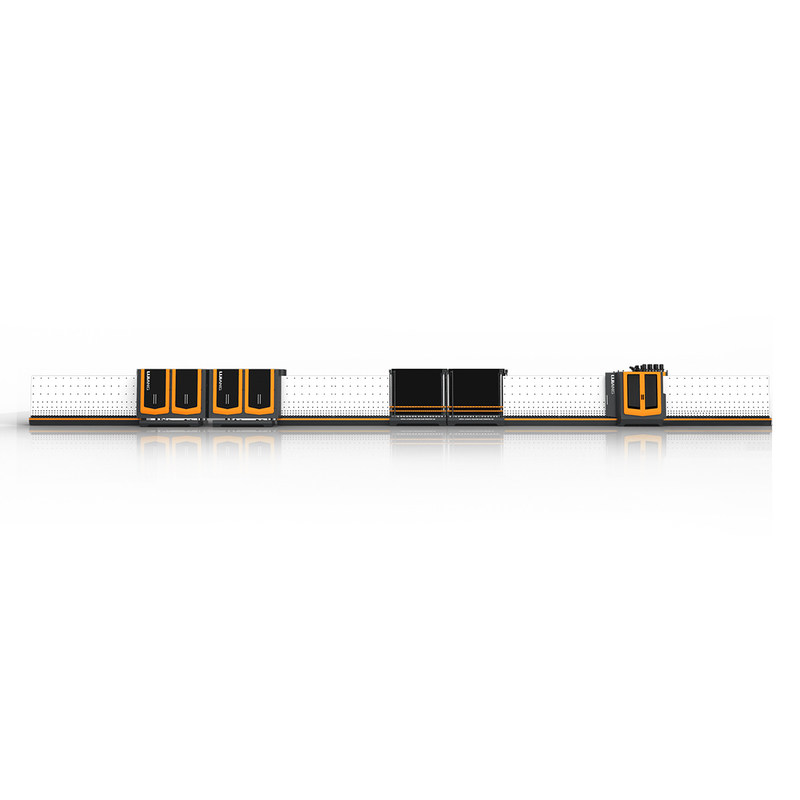

الحجم الكبير 3300 * 7000mm خط إنتاج الزجاج العازل الزجاج المزدوج للغسل والضغط
خيارات من الحجم الكبير تلقائي مزدوج الغاز ملء الحديقة الزجاجية الخط
1غسل قبل
2تحديد الموقع بدقة تلقائية لـ 3 أو 4 خطوات جانبية IG
3.يمكن لملء الغاز التلقائي تعيين قيمة الغاز وعرض معالجة ملء على الانترنت مع تركيز غاز عالية
الميزة الرئيسية لخط معالجة الزجاج العازل المملء بالغاز المزدوج Jumbo Size
●نظام التحكم بـ PLC من شركة Siemens الألمانية، واجهة شاشة تعمل باللمس
● خزان المياه مع نظام تحكم تلقائي في درجة الحرارة ونظام غسل المياه
● نظام تسخين الهواء
● إعداد إطلاق وإيقاف مروحة الهواء تلقائيًا
●نظام تخفيف الضوضاء
●التعرف التلقائي على الزجاج المطلي والزجاج منخفض الكربون
●3أزواج من الفرش اللينة يمكنها غسل الزجاج منخفض الكهرباء عبر الإنترنت وخارج الإنترنت
●غسالة الملابس تستخدم مادة SS وجهاز مقاوم للماء
● لوحة ضغط قابلة للتعديل للحفاظ على سطح ضغط اللوح مستقيم
● طريقة توصيل سدادة الطيران
● قابلة للتطبيق لإنتاج IG الثلاثي و IG الشكل
●عرض سرعة الغسيل على الإنترنت
●عمل متقطع ذكي، توفير الطاقة
معيار الحجم الكبيرأوتوماتيكيخط إنتاج الزجاج العازل المزدوج لملء الغاز
| الوحدة | LJBZ3370 | |
| الجهد | 380V50Hz3P | |
| الطاقة الكلية | KW | 54.5 |
| سرعة الغسيل | م/دقيقة | 2-10 |
| الحد الأقصى لسرعة العمل | م/دقيقة | 45 |
| الحجم الأدنى للزجاج | ملم | 450*280 |
| الحجم الأقصى للزجاج | ملم | 3300*7000 3000*3000 (ضغط مزدوج) |
| سمك الزجاج المسطح | ملم | 3-30 |
| فرشاة الغسيل | قطع | 6 |
| السماكة القصوى للزجاج العازل | ملم | 80 |
| إجمالي استهلاك الغاز | L/min | 1500 |
| ارتفاع طائرة النقل | ملم | 520 |
| البعد (L*W*H) | ملم | 47200*3500*4500 |
1ما هو خط الـ (إي جي) ؟
أنواع خطوط IG هي بدون ملء الارغون ومع ملء غاز الارغون. هناك أيضا خطين خاصين IG،خط IG العائم بالهواء وخط IG فائق السرعة (غسل وضغط وحدتين IG معًا).
خط IG هو خط معالجة الزجاج العازل، ويشمل غسالة الزجاج، وتركيب إطار المسافة وآلة ضغط الزجاج. لدينا عادة 2000 * 2500، 2500 * 3500، 2500 * 4000،2500*4500 و 3300*7000 خط IG.
2ماذا تفعل شركتنا ؟
ليجيانغ غلاس هو الشركة المصنعة في مدينة جينان، الصين منذ عام 2012.آلة طحن البوتيل آلة ملء المجفف وما إلى ذلك، توفير الآلات في جميع أنحاء العالم مع خدمة ما بعد البيع.
3.كيفية توفير خدمة ما بعد البيع ؟
بالنسبة للهند والسوق في جميع أنحاء الهند، لدينا اثنين من المهندسين الوطنيين الهنديين، يمكنهم تقديم الخدمة في الوقت المناسب.
بالنسبة لسوق أمريكا الجنوبية، لدينا مهندس واحد هناك لتوفير الخدمة.
للأسواق الأخرى، لدينا فريق المهندسين مع 10 - 20 سنوات من الخبرة، وسوف تذهب إلى مصنع العملاء الأجانب لتثبيت الآلة، وتدريب العمال وتوفير خدمة ما بعد البيع في الوقت المناسب.
منذ أن انتشر الفيروس في العالم بأسره، فإن مهندسينا مقيدون بالعديد من البلدان في العالم. لذلك نحن نقدم خدمة التثبيت والعمل التدريبي عبر الإنترنت عن طريق Wechat و Whatsapp وهلم جرا.عندما يكون للعالم مكان أفضل، مهندسنا سوف يذهب للتحقق من آلاتنا مرة أخرى.
4.كيف يتم تعبئة خط الإنتاج ؟
عادةً ما تحتاج مجموعة واحدة من حاويات IG عندما يتم شحنها إلى بلد أجنبي، قطعتين من حاويات 40HQ.
5تفاصيل خط إنتاج الزجاج العازل:
• خط إنتاج الزجاج العازل يتكون من 7 أقسام:
01 قسم النقل
02 غسالة الملابس
قسم التفريغ 03
04 قسم التفتيش والتركيب
05 قسم النقل
06 قسم الضغط والملء
قسم التفريغ 07
•01النقلالقسم
آلية الكشف عن الطلاء، الكشف التلقائي عن فيلم Low-e خارج الاتصال

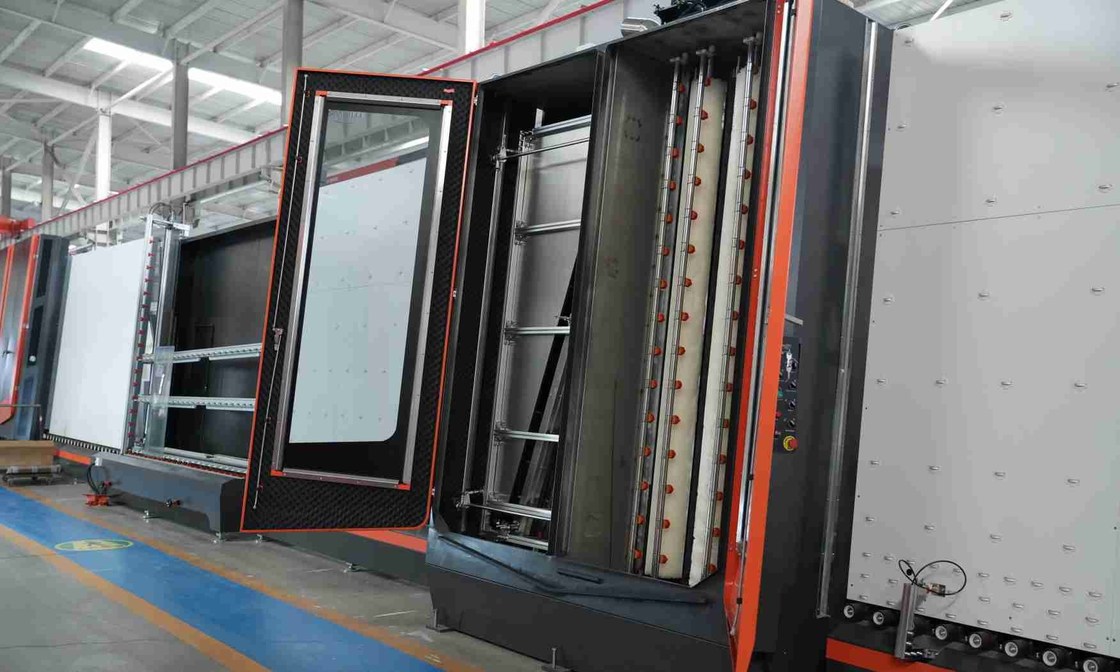

•02الغسيلآلة
السمة الرئيسية:
• باستخدام 6 قطع من الفرش اللينة مع 0.1 ملم من الشعر الناعم، يمكن غسل الزجاج منخفضة
• يستخدم سكين الهواء الجديد ملفًا من الألومنيوم (Duckbill Air Knife) ، ويتم ضبط حجم منفذ الهواء بواسطة منقار البطة المكون من ملف ألومنيوم. وهذا يمكن أن يقلل من عدد مسامير التعديل ،تأكد من أن كل خرطوم ليس فضفاضاًوتجنب صدى سكين الهواء
• يمكن للسكين الهوائي ضبط عرض سكين الهواء تلقائيًا وفقًا للسماكة
• مربع التشغيل مع عرض سرعة الغسل، يمكن أن تعرض بدقة سرعة الغسل (8-10m)
• نظام تحكم تلقائي في درجة حرارة خزان المياه، نظام تجديد المياه
• نظام صامت أوروبي
• مواد الفولاذ المقاوم للصدأ
•03 قسم التفريغ
• زجاج التخزين
•04 قسم التفتيش والتركيب
تم تغيير الهيكل الجديد لهذا القسم إلى هيكل رفع شعاع في الخط (شعاع مزدوج). من السهل فحص ومسح الزجاج.
•05 قسم النقل
• قياس أوتوماتيكي لسمك الزجاج. يمكن استخدامه وفقا للاحتياجات الفعلية أثناء العمل.
•06 قسم الضغط والملء
السمة الرئيسية:
• يمكن ضغط الزجاج الطويل جداً بمرتين
• يعتمد على الحزام النقل لنقل الزجاج، واستخدام محرك الخدمة للضغط على الزجاج
• يمكن فتح لوحة الضغط لتصليح سهل
• لوحة الضغط ذات هيكل قابل للتعديل لضمان عمر خدمة طويل الأمد
•07 قسم التفريغ
• زجاج التخزين
• يمكن توصيلها بجهاز الختم
المعلمات الكهربائية
| الاسم | المنشأ | العلامة التجارية |
| PLC | ألمانيا | سيمانز |
| أجهزة كهربائية منخفضة الجهد | ألمانيا | سيمانز |
| محول التردد | ألمانيا | سيمانز |
| محرك الخدمة للزجاج الخطوة | اليابان | (فوجي) |
| مفتاح كهربائي | ألمانيا | مريض |
| ميكرو سويتش | تايوان | التوجه |
| الزر والضوء المؤشر | فرنسا | (شنايدر) |
| الشاشة الملموسة | تايوان | (ويينفيو) |
| رله متوسطة | اليابان | (أومرون) |
| محرك الفرشاة | الصين | (كينغوا) |
| مضخة الماء | الصين | (لينغشيا) |
| الدليل | تايوان | الـ HIWIN |
| المكونات النيوماتيكية | تايوان | AIRTAC |

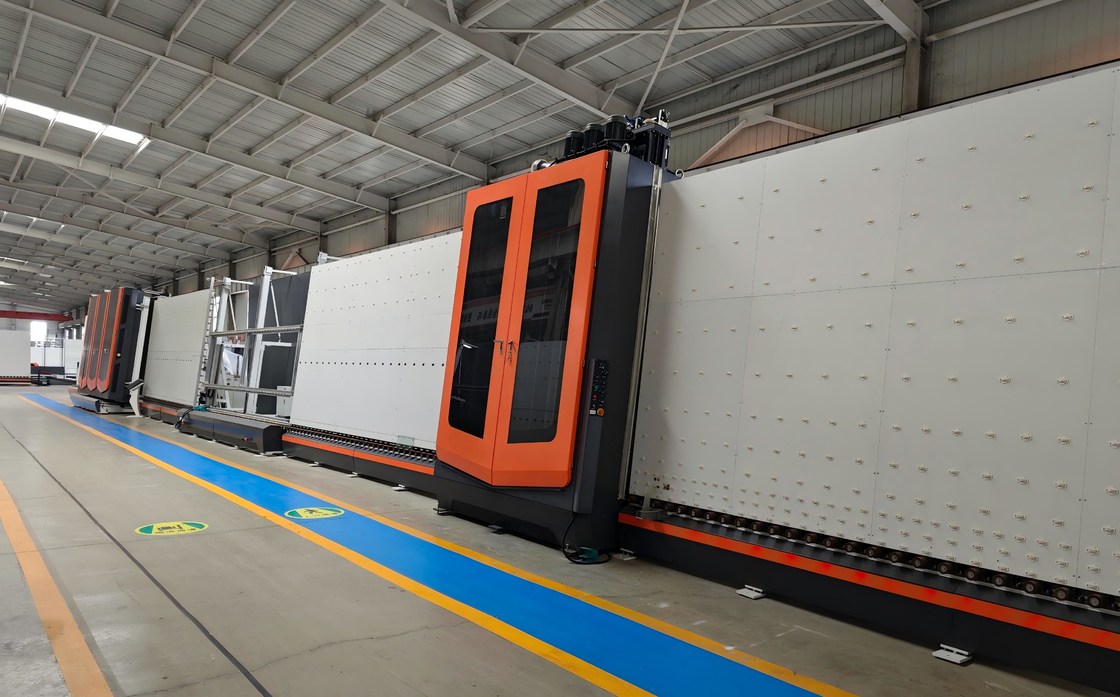

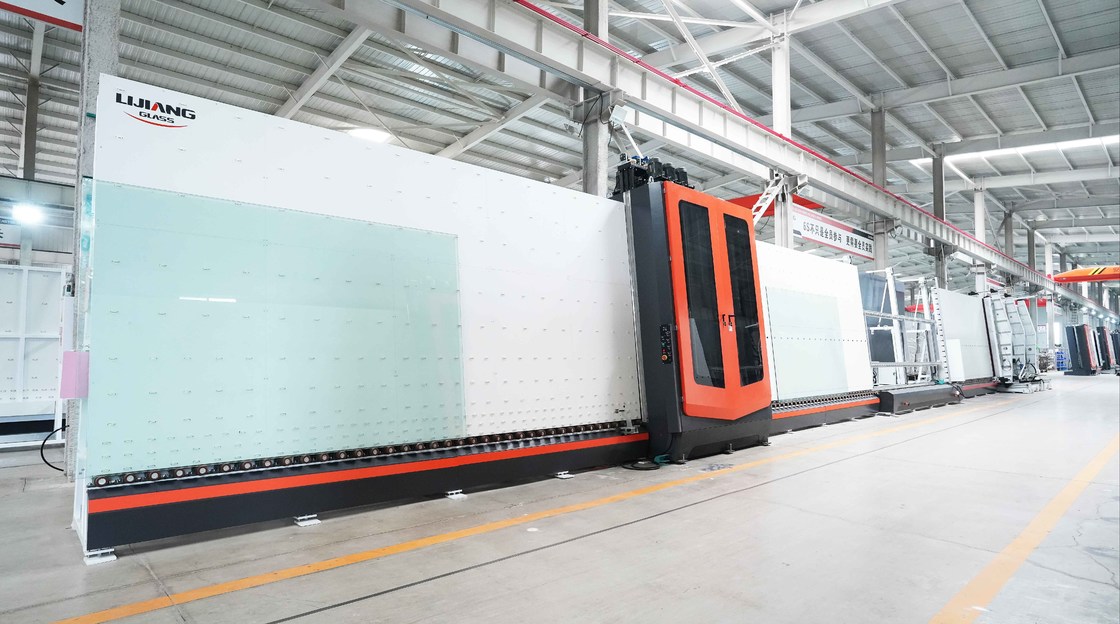

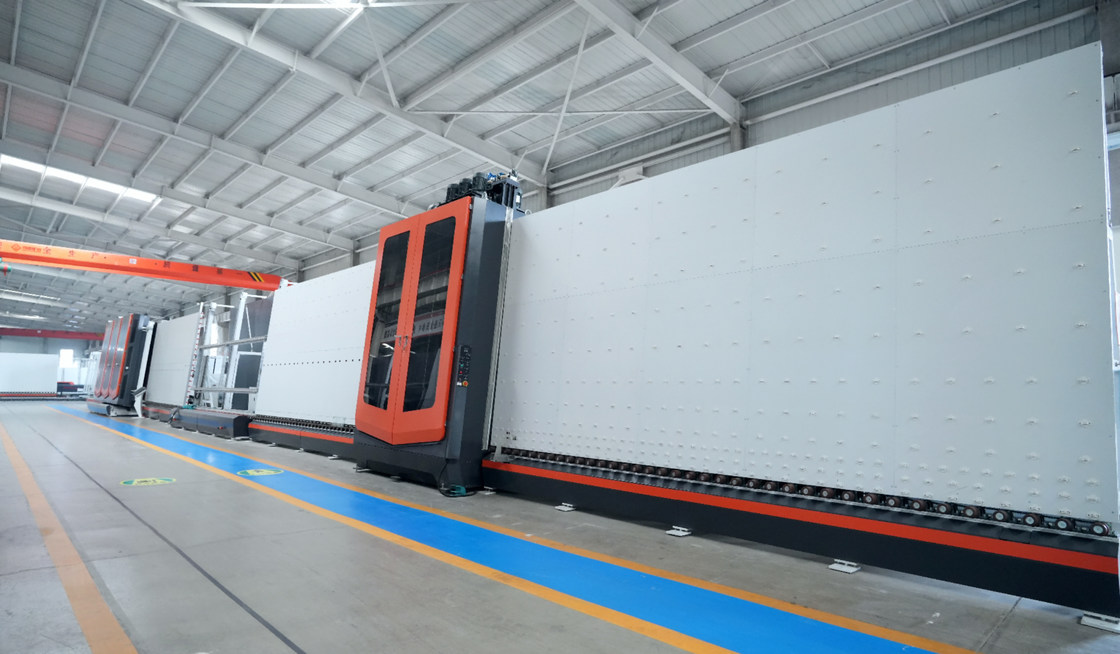

صور لخط إنتاج الزجاج العازل الآلي بحجم Jumbo
الإنتاج المرتبط بـ LIJIANG GLASS
.ذكيVالعقليةEد.ج.هدالهيئة التنظيميةمالاكين LJCM2545
السمة الرئيسية
• إمكانية الوصول إلى الزجاج في الاتجاهين
• قياس الحجم تلقائيًا
• التمييز تلقائيًا بين سطح منخفض
• يمكن ضبط حذف الحافة
• يمكن تدوير الرأس 360 درجة
• جهاز آمن وآلي بالكامل
• نظام التحكم بـ PLC، واجهة الشاشة اللمسية
• نظام التحكم بـ6 أجهزة خدمة
• نظام التحكم الذكي، يمكن أن تتعرف على معالجة الدفعات
البيانات التقنية
| الحجم الأقصى لمعالجة الزجاج | 2500*4500ملم |
| الحد الأدنى لحجم معالجة الزجاج | 400*280ملم |
| سمك الزجاج | 3-15ملم |
| قطر عجلة الطحن | 200ملم |
| ارتفاع الناقل | 500ملم |
| عرض حذف الحافة | 10-50 ملم |
| سرعة الإرسال | 129 متر/دقيقة |
| سرعة حذف الحافة | 2-29m/min |
| عرض عجلة القطع | 10/12/15ملم |
| سمك الزجاج | 3 - 15 ملم |
| سرعة عجلة الطحن | 0~3000r/min |
| إجمالي استهلاك الهواء | 100 لتر/دقيقة |
| ضغط الهواء | ≥0.8MPa |
| الطاقة الكلية | 3P 380 فولت 50 هرتز 3.35 كيلوواط |
| البعد | الأبعاد :9700×2500×3400mm |
| الوزن الإجمالي | 3700 كيلوغرام |
المعلمات الكهربائية
| الاسم | المنشأ | العلامة التجارية |
| محرك الخدمة | تايوان | (تايدا) |
| PLC | تايوان | (تايدا) |
| المكونات الهوائية | تايوان | طائرات |
| الكهرباء منخفضة الضغط | ألمانيا | سيمانز |
| مفكّك الدوائر | ألمانيا | سيمانز |
| مفتاح جهاز الاستشعار | كوريا | أوتونيكس |
| التبديل | كوريا | أوتونيكس |
| مفتاح الحد | تايوان | التوجه |
| المرفق | ألمانيا | سيمانز |
| محول التردد | فرنسا | (شنايدر) |
| الزر الرئيسي | فرنسا | (شنايدر) |
| رله متوسطة | اليابان | (أومرون) |
VالعقليةأناإزالةGبنتSالايلينجRأوبوتLJTJ2540
الخصائص الرئيسية
• يمكن اختيار أحجام الزجاج الحد الأدنى والأكثر
• تبني 8 محركات خدمة
• تبني نظام التحكم الخدمي الياباني مع أداء مستقر
• قياس حجم الزجاج، وعمق الغراء وسرعة الغراء تلقائيًا مع ضبط خطي
• تبني حزام توقيت للحفاظ على نقل سلس مع وضع دقيق
• يتم إنتاج قطع الغيار بمعايير عالية ودقة عالية، وضمان أن الآلة يمكن استخدامها مع العمل طويل الأمد
• الزوايا الزجاجية مليئة بدون فقاعات الهواء، سطح ناعم، لا حاجة إلى
• آلة ذاتية التشغيل بالكامل وذات كفاءة عالية
• إصلاح زوايا الزجاج ذات السطح الجميل تلقائيًا
• نقل سلس دون خدش أو تلوث
• أجزاء ذات وظيفة واحدة مجهزة بوظائف يدوية، وسهولة ضبط
• يمكن طلاء أكثر من 8 أنواع من الزجاج على شكل، بما في ذلك نصف الدائرة. ترابيزويدي. متوازية. دائرية. متعددة الأبعاد، الخ (اختياري)
• أغلق الزجاج المرتفع بالكامل في وقت واحد (اختياري)
• يمكن اغلاق IG تدريجية مع أربعة جوانب (اختياري)
• يعتمد جهاز مضخات مزدوجة لاستخدام نوعين من مواد الختم المختلفة، مثل السيليكون، بوليسولفيد وسيليكون الختم الهيكلي (اختياري)
البيانات التقنية
| الحجم الأقصى للزجاج | 2500*4000ملم (اختياري) |
| الحجم الدقيق للزجاج | 300*300ملم |
| سمك الزجاج | 12-50ملم |
| سرعة العمل | 5-40m/min |
| ضغط الهواء | ≥0.6MPa |
| ضغط الضغط | 32MPa |
| قوة الجهد | 380 فولت 12 كيلوواط |
| الأبعاد الكلية | 11000*2000*3500ملم |
المعلمات الكهربائية
| الاسم | المنشأ | العلامة التجارية |
| محرك الخدمة | اليابان | (ياسكاوا) |
| سائق الخدمة | اليابان | (ياسكاوا) |
| المعالجة المركزية | اليابان | (ياسكاوا) |
| عنصر الجهد المنخفض | ألمانيا | سيمانز |
| الدليل | تايوان | الـ HIWIN |
| التبديل في مصدر الطاقة | تايوان | MW |
| مفتاح جهاز الاستشعار | كوريا | أوتونيكس |
| المكونات الهوائية | اليابان | SMC |
| الشاشة الملموسة | الصين | غوشان |
| محرك الخدمة | اليابان | (ياسكاوا) |
| سائق الخدمة | اليابان | (ياسكاوا) |
