خط إنتاج الزجاج العازل العمودي معدات معالجة الزجاج مع تعبئة الغاز

خط إنتاج الزجاج العمودي الأوتوماتيكي معدات معالجة الزجاج مع تعبئة الغاز

تطبيق خط إنتاج الزجاج العازل

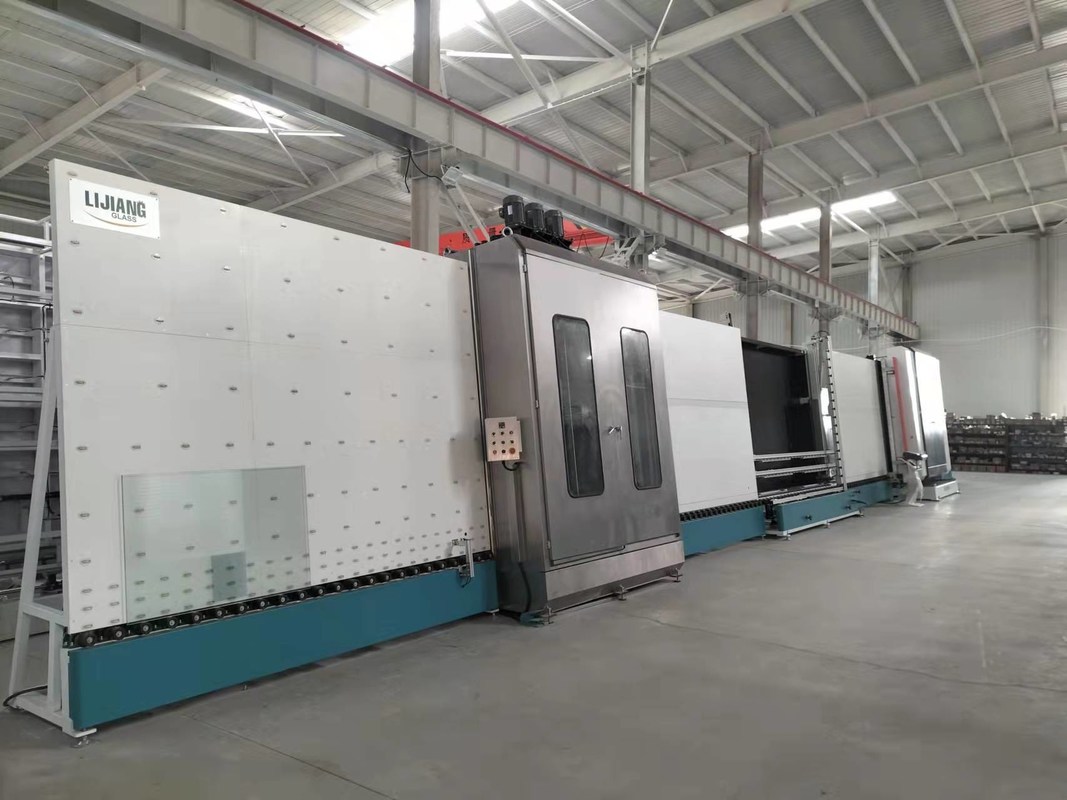

يتكون خط إنتاج الزجاج العازل العمودي من أربعة أقسام ، قسم النقل ، قسم الغسيل ، قسم الفحص وقسم الكبس.إنها تستخدم تقنية متقدمة لصنع DGU عالي الجودة ومتنوع تلقائيًا ، مثل الزجاج المزدوج والزجاج الثلاثي والزجاج Low-e والزجاج المشكل والزجاج المتدرج.

قسم التحويل

1. مستشعر زجاج منخفض

هذهالمستشعريتم تثبيته قبل الغسالة ، ويمكنه التعرف تلقائيًا على زجاج Low-e ، ومنع الزجاج من السقوط على سطح Low-e ، ولن يتلف الزجاج

2. أسطوانة ناقل

النقل: تم تحريك كل من عجلة النقل الأمامية والخلفية ، وكلها تم نقلها بشكل نشط.يمكن أن يضمن مرور الزجاج ذو الحجم الكبير والزجاج السميك بسلاسة. وباستخدام عملية أفضل ، يمكن نقل الجزء السفلي من لوحة الفولاذ المقاوم للصدأ بشكل أكثر ثباتًا ، ويتم الاحتفاظ به في خط مستقيم

قسم التفتيش

يستخدم جزء الفحص أنابيب LED للتحقق مما إذا كان الزجاج نظيفًا أم لا.

قسم الغسيل

3. المواد

يعتمد قسم الغسيل والتجفيف بالكامل على الفولاذ المقاوم للصدأ 304 ، بما في ذلك اللوحة وقطع الغيار الداخلية.

يمكن أن تصل سماكة اللوحة إلى 4 مم ويمكن أن تصل اللوحة الداخلية إلى 8 مم. أداء الجهاز أفضل وعمر الخدمة أطول بكثير.

عندما تكون درجة الحرارة منخفضة ، يمكن استخدام وظيفة تسخين المياه

4. ست فرش

تحتوي على 6 فرش وكلها فرش ناعمة ، يمكنها غسل الزجاج المسطح والزجاج المقسى والزجاج المنخفض.يبلغ قطرها أقل من 0.1 مم من الشعيرات ، ولا تتلف الزجاج أبدًا ، خاصة بالنسبة للزجاج منخفض الانبعاث.

5. جهاز الحد من الضوضاء

يمكن التحكم في الضوضاء التي تقل عن 90 ديسيبل باستخدام تروس وإسفنج من النايلون.

6. نظام تسخين المياه

يعتمد نظام تسخين الهواء ، استخدم الماء الناعم لغسل الزجاج بوضوح.

7. محول التردد الكبير وسكين الهواء (نظام سكين هوائي مفرد أو مزدوج)

يوجد نظام سكين هوائي واحد ومحول تردد كبير.يمكن تقسيم سكينة الهواء إلى جزأين لأعلى ولأسفل ، كلاهما عبارة عن سكين تردد ، وسيعمل الجزءان في نفس الوقت عند تجفيف كوب كبير الحجم(الارتفاع> 1.5 م)، بينما لا يوجد سوى تجفيف للأجزاء السفلية للزجاج صغير الحجم(ارتفاع <1.5 م)، توفير الكثير من الطاقة.

8. التعرف تلقائيًا على سماكة الزجاج

1).يوجد جهاز مفصل عالمي ، عندما يتم تغيير سماكة الزجاج ، يتحرك سكين الرياح للأمام وللخلف لضبط المسافة بحيث تكون المسافة النسبية بين سكين الرياح والزجاج ثابتة ، وذلك لتجنب تلف الزجاج بسبب للتغيرات في سمك الزجاج.

2).توجد تروس سلسلة على جانبي الجزء السفلي من الزجاج لنقل الزجاج بشكل فعال والذي يمكنه الحفاظ على سرعة عالية ، وليس فقط الحجم الكبير ، يمكن أيضًا تمرير الزجاج صغير الحجم بسرعة.

قسم الضغط والتعبئة للغاز (اختياري)

9. الضغط على الجزء

لخط تعبئة الغاز ، نستخدمأجهزة السياراتوتوقيتحزامللضغط على الزجاج العازل.

1).يمكن حساب محرك سيرفو بدقة سماكة الزجاج وشريط الألمنيوم لمكبس الزجاج الخاص بك.مقارنة بالتقليدية

محطة هيدروليكية بالضغط ، تضمن الضغط الدقيق في نفس الوقت ، دون الإضرار بالزجاج وزيادة سرعة الضغط.

2).حزام التوقيت هو شكل مسنن ، الضغط سيكون أكثر دقة.

10. لوحة خلفية قابلة للتعديل

نعتمد تقنية CNC في لوحة الضغط.يحتوي الخط العادي على 74 نقطة قابلة للتعديل للحفاظ على اللوحة الخلفية مستقيمة طوال الوقت ، ومع ذلك ، يحتوي خط تعبئة الغاز على 88 نقطة قابلة للتعديل.

11. وظيفة الضغط لتوفير الطاقة

إنها تتبنى 3 مفاتيح صغيرة ، والتي تقسم الجزء المضغوط إلى 4 أقسام.

كل مفتاح صغير يستقبل الإشارة سيضيف جزءًا من منطقة العمل.عندما لا يتم لمس المفتاح الصغير المقابل ، لا تعمل المنطقة.

• عندما الزجاجإل≤1.5 م الجزء 1الشغل.
• عندما الزجاجإل=1.5 م - 2.3 م الجزء الأول والجزء الثانيالشغل.
• عندما الزجاج2.3 م <L <3.2 م الجزء 1 ، الجزء 2 والجزء 3الشغل.
• عندما الزجاج3.2 م = لام≤4 م جميع الأجزاءنعمل معا.

علاوة على ذلك ، سيتم إغلاق الجانبين وأسفل الزجاج لضمان تأثير النفخ.يمكن أن يوفر الكثير من غاز الأرجون والطاقة الكهربائية.

12. تعبئة غاز الأرجون عالي السرعة عبر الإنترنت (اختياري)

تعبئة غاز الأرجون تلقائيًا بـ 22 ثانية لقطعة واحدة من الزجاج المزدوج.يمكن ضبط وعرض قيمة الغاز على الشاشة حسب طلبنا.مثل 85٪ ، 88٪ ، 90٪ ، 95٪ ، 97٪ ، 99٪ ، 100٪.

يمكننا مراقبة محتوى الأرجون وسرعة الملء بشكل حدسي ، مما يوفر ضمانًا لإنتاج زجاج عازل عالي الجودة.

عندما تقترب قطعتان من الزجاج من الفيلم ، ستبدأ في ملء غاز الأرجون من قاع الزجاج.عند الوصول إلى القيمة المحددة السابقة ، سيتوقف التضخم تلقائيًا.
