تفاصيل المنتج:
|
| إصدار الشهادات: | CE | اسم: | آلة تصنيع الزجاج العازل الأوتوماتيكية بحجم جامبو |
|---|---|---|---|
| الجهد االكهربى: | 380 فولت 50 هرتز 3 ص | حالة: | آلة جديدة |
| ضمان: | سنة واحدة | Min. دقيقة. glass size حجم الزجاج: | 280 * 400 |
| سمك IG: | 60 ملم | Max. الأعلى. glass size حجم الزجاج: | 2500 * 3500 |
| فرش الغسيل: | 6 قطع | سماكة الزجاج المسطح: | 3-15 ملم |
| تسليط الضوء: | خط إنتاج الزجاج المزدوج بحجم جامبو,معدات الزجاج العازل بالحجم الجامبو,خط إنتاج الزجاج المزدوج 60 مم |
||

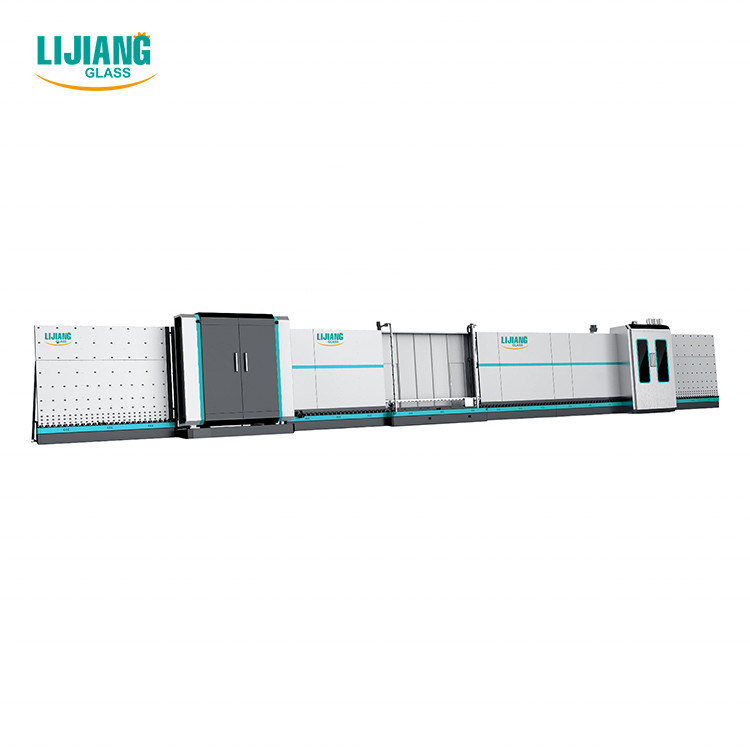

خط إنتاج الزجاج العازل بالزجاج المزدوج بحجم جامبو للنوافذ والأبواب

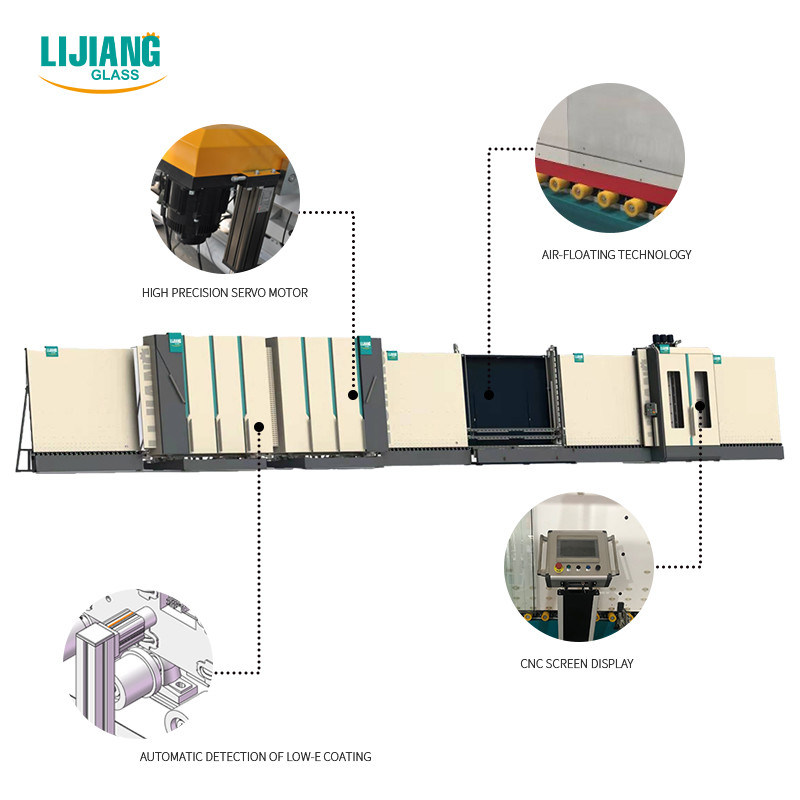

السمة الرئيسية لخط إنتاج الزجاج العازل المزدوج بحجم جامبو مع تعبئة الغاز الأوتوماتيكية
1 ،جزء التحميل
لتجنب وضع الزجاج low-e ، ضع جانبًا معكوسًا واترك علامات للعجلة أو طلاء منخفض الانبعاث للخدش نستخدم فحص الطلاء-فيلم معدني موصل (تستخدم شركة أخرى الكشف الكهروضوئي ، يصعب التعرف عليه لطلاء فيلم شفاف أعلى)
(النايلون والبولي يوريثين + عمود معدني
2 ، جزء الغسيل والتجفيف
* يمكن لثلاثة أزواج من الفرشاة الناعمة غسل الزجاج المنخفض والزجاج العادي ، والقطر أقل من 0.1 مم.
* المواد من الستانلس ستيل.
* سكينة الرياح هي تصميم عائم ، فهي تحافظ دائمًا على المسافة الصحيحة والمناسبة 3 مم بين السطح الزجاجي وسكين الرياح (مثل هيكل LISEC (ملاحظة: 3 مم هي أفضل مسافة تجفيف)
يوجد جهاز مفصل عام ، عندما يتم تغيير سماكة الزجاج ، يمكن لسكين الهواء التحرك للأمام وللخلف لضبط المسافة ، بحيث تكون المسافة النسبية بين سكين الرياح والزجاج ثابتة ، وذلك لتجنب تلف الزجاج. فيلم زجاجي بسبب تغيير سمك الزجاج.
* عجلة الضغط الأمامية والخلفية كلها تتحرك وتنقل بنشاط.لا يهم حجم الزجاج كبير / صغير / سميك / رفيع (8 مم) ، كل ذلك يضمن مرور الزجاج بسلاسة. (مثل LISEC)
3 ، كشف الجزء
4 ، تجميع جزء
هيكل رفع شعاع مدمج (عوارض مزدوجة) مناسب للكشف عن الزجاج ومسحه
5 ،جيكما حشوةوجزء ملح
1 ، قياس السماكة 测 厚: تقوم الأسطوانة بتشغيل المسطرة الإلكترونية لقياس سماكة الزجاج وعرض إطار الألومنيوم ، لتوفير معلمات للتضخم والضغط المؤازر
2 ، شعاع الحزام المتزامن يتحرك: ستتحرك شعاع الحزام المتزامن وفقًا لسمك الزجاج وعرض إطار الألمنيوم للتأكد من أن فتحة التضخم كانت بين إطار الألمنيوم الزجاجي الأول والثاني لتضخيم الفجوة (تأتي القيمة من قضيب دفع التيار المستمر والإلكتروني مسطرة)
3 ، أدخل تركيز غاز الأرجون في شاشة تعمل باللمس حسب طلب العميل
4 ، وظيفة العرض: ستعرض الشاشة التي تعمل باللمس معالجة تعبئة غاز الأرجون بالكامل ، وستعرف جيدًا مقدار غاز الأرجون المودع بالفعل بالداخل
E ، تعبئة الغاز من القاع
(نوع قديم)
تم تقسيم جزء الضغط إلى 4 أجزاء (لكل 800 مم) ، عندما يمر الزجاج الصغير الحجم (أقل من 800 مم) عبر قسم الملء والغاز ، يعمل جزء واحد فقط.
إذا كان أكثر من 800 مم ولكن أقل من 1600 مم ، فسوف يعمل جزأين ، ولا حاجة إلى عمل قسم الضغط وتعبئة الغاز بالكامل.يمكن أن ينقذ زجاج الأرجون.
F،طريقة الختم الجانبي تتبع الختم(الجديدنوع)
(يحتوي جانب الآلة على مستشعر أكسجين واحد مع 7-8 نقاط كشف.
جي أدجيتقادرة على الضغط على أجزاء
1 ، هناك إجهاد بعد اللحام في إطار الضغط ، لذلك لا مفر من مشاكل خارج الشكل بعد استخدام بعض الوقت (لا يمكن للآلة الضغط على DGU بشكل صحيح ، بالتساوي والإحكام)
بالنسبة لهذه المشكلة غير المتكافئة التي لا مفر منها ، إليكم الحل الذي نقدمه
2 ، المسمار الرصاص الملحة
حسيور دعم الهواء (وظيفة اختيارية)
ضمان نظافة DGU من الداخل بدون علامات على العجلات
بعد الغسيل وقبل الكبس كلها دعامة هوائية
مكونات الكهرباء
نحن نستخدم ألمانيا simens / japan yaskava
قائمة المكونات الرئيسية
| عناصر | ماركة | ملاحظة |
| أجهزة السيارات | ألمانيا سيمنس | للزجاج المتدرج |
| سائق مؤازر | ألمانيا سيمنس | للزجاج المتدرج |
| أجهزة السيارات | ألمانيا سيمنس | للتحويل |
| أجهزة السيارات | ألمانيا سيمنس | للصحافة |
| PLC | ألمانيا سيمنس | |
| مكون الجهد المنخفض | ألمانيا سيمنس | |
| تحويل التردد | ألمانيا سيمنس | |
| تحويل التيار الكهربائي | تايوان ميغاواط | |
| التبديل الكهروضوئي | كوريا أوتونيكس | |
| مكون هوائي | تايوان Airtac | |
| مكون هوائي | تايوان Airtac | |
| شاشة لمسية | تايوان وينفيو | |
| تبديل السفر | تايوان (TEND) | |
| تناوب | اومرون اليابان | |
| زر ومؤشر ضوئي | شنايدر الفرنسية |
معلومات تقنية
|
2000 * 2500 ماكس حجم الزجاج
|
زجاج عادي |
2000 * 2500 مم (2000 * 3000 مم 二次 压 合)
|
| زجاج بغاز الأرجون | 2000 * 2500 مم | |
| 2500 * 3500 ماكس حجم الزجاج | زجاج عادي | 2500 * 3500 مم (2000 * 4000 مم 二次 压 合) |
| زجاج بغاز الأرجون | 2500 * 3200 مم | |
| الحد الأدنى لحجم الزجاج | 280 * 450 ملم | |
| سماكة الزجاج | 3-15 ملم | |
| سماكة الزجاج العازل | 50 مم (صنع خاص لـ 60 مم يحتاج إلى إشعار خاص) | |
| سرعة غسيل الزجاج | صيف 8-10م / دقيقة شتاء 6-7م / دقيقة | |
| سرعة ناقل الزجاج: | 45 م / دقيقة | |
| فرش الغسيل | 3 أزواج | |
| إمدادات المياه: | استهلاك المياه: التوصيل 0.5t / h: ≤50μs / cm6-7 | |
| مزود الهواء | التدفق: 0.8 م / دقيقة | |
| ضغط جوي | ≥0.8 ميجا باسكال | |
| إجمالي الطاقة | 3P 380V 50HZ 34KW | |
| البعد | 23500 * 3500 * 3700 مم | |
آلة ثني فاصل الألومنيوم
تم ثني إطار المباعد 1 * 1 م ث 20 ثانية.
خطأ زاوية إطار المباعد في حدود 10 um ، 1mm = 100 um
خطأ الحجم 1 مللي متر
على شكل
ل يمكن ثني فاصل الألومنيوم / تكنوفورم / ألوبرو / ثيرميكس /
l يتم توصيل وقطع المباعد تلقائيًا.
ل تتوقف الآلة تلقائيًا عند استخدام الفاصل.
ل دعم الانحناء المستمر ، وتجنب اتصال المباعد تلقائيًا أثناء الانحناء والقطع
ل قم بتوصيل موصل الفاصل تلقائيًا
ل وظيفة التحكم عن بعد
ل وظيفة إدخال USB ، يمكنه قراءة بيانات Excel مباشرة
ل قطع غيار كل آلة لها رمز معرف ، مريحة لخدمة ما بعد البيع
ل موصلات الخدمة الشاقة والراحة والسلامة للتركيب وتصحيح الأخطاء
ل صمام مغناطيسي يستخدم تايوان Airtac
ل نظام تحكم شركة سيمنز الألمانية plc
ل اليابان فوجي نظام التحكم المؤازرة
ل 12 وحدة تخزين فاصل (اختياري)
ل Swisspacer / الفولاذ المقاوم للصدأ / الفولاذ المقاوم للصدأ Allmetal / الخيار)
(لا يمكن أن يوجد فاصل من الفولاذ المقاوم للصدأ وحافة دافئة في وقت واحد)
ل ثقب حفر لتعبئة الغاز (خيار)
ل الطباعة النافثة للحبر فاصل ، ألوان مختلفة متاحة لشعار الشركة أو تاريخ الإنتاج (خيار)
l طباعة Laber (خيار)
ل الماسح الضوئي رمز ثنائي الأبعاد ، رمز شريطي (خيار)
ل عجلة ضغط منفصلة لإطار القوس ، أكثر دقة من أداة الانحناء
خاصة للإطار السداسي والمثمن (اختياري)
ل تخطيط موارد المؤسسات (اختياري)
ملاحظة: أداة الانحناء
* بالنسبة للإطار المستطيل الذي يحتوي على ثلاثة أحجام (6A / 9A / 12A) كان مجانيًا
يحتاج الحجم الآخر إلى دفع 42 دولارًا إضافيًا / لكل حجم
* للإطار الدائري ، السداسي والمثمّن ، 300 دولار / لكل حجم
المعلمة التقنية الرئيسية
| حجم الانحناء الأقصى | 2000 * 2000 مم |
| الحد الأدنى لحجم الانحناء | 250 * 200 مم |
| عرض فاصل الألومنيوم | 6-27 أ |
| نصف قطر القوس | 60 درجة -150 درجة |
| 6A-16A | |
| خطأ الأبعاد: | ≤ ± 0.5 مم |
| خطأ الزاوية | ≤ ± 1º |
| 1 م * 1 م فاصل ألومنيوم | 17 ثانية |
| مزود الهواء | ≥0.65 ميجا باسكال |
| إجمالي الطاقة | تيار متردد 220/380 فولت 50 هرتز 2.5 كيلو واط |
| البعد | 10500 مم * 2200 مم * 2600 مم |
المكونات الرئيسية لماكينة ثني المباعد
| اسم | ماركة |
| PLC | الألمانية سيمنز |
| جهاز كهربائي منخفض الجهد | الألمانية سيمنز |
| أجهزة السيارات | الألمانية سيمنز |
| سائق مؤازر | الألمانية سيمنز |
| تناوب | اليابان أومرون |
LJTJ روبوت ختم الزجاج العمودي المعزول
الميزة الأساسية
