تفاصيل المنتج:
|
Brand name: | Insulating Glass Production Line | ماركة: | زجاج ليجيانغ |
---|---|---|---|
ماكس حجم الزجاج: | 2500 مم * 3500 مم / عمولة | سماكة الزجاج: | 3-30 ملم |
سمك IG: | 60 ملم | مادة: | ستانلس ستيل |
قيمة الغاز: | > 95٪ | ضمان: | سنة واحدة |
تسليط الضوء: | معدات الزجاج العازل الأوتوماتيكية,معدات الزجاج العازل العمودي,معدات معالجة الزجاج بملء الغاز |

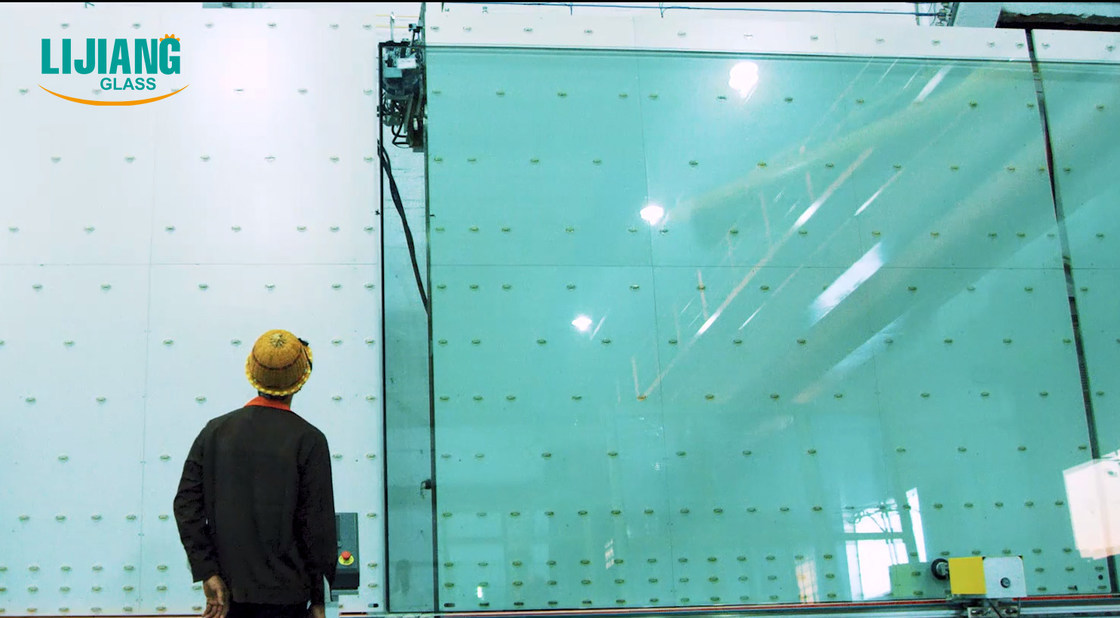

خط إنتاج الزجاج العمودي الأوتوماتيكي بوظيفة تعبئة الغاز
أداء
• نظام التحكم في ألمانيا Siemens PLC ، واجهة شاشة تعمل باللمس
• التعرف التلقائي على الزجاج المطلي والمنخفض الانبعاث
• يمكن لثلاثة أزواج من الفرشاة الناعمة غسل زجاج Low-E عبر الإنترنت وغير متصل
• الغسالة تستخدم مادة SS وجهاز مقاوم للماء
• خزان مياه مع تحكم أوتوماتيكي في درجة الحرارة ونظام غسيل مائي
• نظام تدفئة الهواء
• إعداد بدء تشغيل وإيقاف مروحة الهواء تلقائيًا
• نظام تقليل الضوضاء
• عرض على الإنترنت لسرعة الغسيل
• العمل المتقطع الذكي ، توفير الطاقة
• لوح ضغط قابل للتعديل لإبقاء سطح الضغط مستقيماً
• نظام تحديد المواقع الدوار الخارجي التلقائي للزجاج
• وضع اتصال قابس الطيران
• قابلة للتطبيق لإنتاج IG ثلاثي وشكل IG
خيارات
• الغسيل المسبق
• تحديد المواقع بدقة تلقائيًا لثلاث أو أربع خطوات جانبية IG
• يمكن أن تحدد تعبئة الغاز الأوتوماتيكية قيمة الغاز وتعرض عملية الملء عبر الإنترنت بتركيز غاز عالٍ
معامل
وحدة | LJBZ2025 | LJBZ2025G | LJBZ2535 | LJBZ2535G | LJBZ2535DG | LJBZ2535GS | |
مزود الطاقة | 380 فولت 50 هرتز | ||||||
إجمالي الطاقة | كيلوواط | 39.5 | 36 | 41 | 39.5 | 44 | 40 |
سرعة الغسيل | م / دقيقة | 2 ~ 10 | |||||
سرعة العمل القصوى | م / دقيقة | 45 | |||||
الحد الأدنى لحجم الزجاج | مم | 450 * 280 | |||||
الحجم الأقصى للزجاج | مم |
2000 * 2500 2000x3000 (ضغط مرتين) |
2500 * 3200 2500 * 3500 (ضغط مرتين) 2500x4500 (ضغط مرتين ، أضف مصاصات) |
2500 * 3500 2500x4000 (ضغط مرتين) |
|||
سماكة الزجاج المسطح | مم | 3 ~ 15 (3-30 خيار) | |||||
فرش الغسيل | قطع | 6 | |||||
أقصى سمك للزجاج العازل | مم | 60 | |||||
إجمالي استهلاك الغاز | لتر / دقيقة | 1200 | |||||
ارتفاع لفة الناقل | مم | 520 | |||||
البعد |
L * W * H (مم) |
19500 * 3500 * 3200 | 23500 * 3500 * 3700 | 27000 * 3500 * 3700 | 23800 * 3200 * 3700 |
استخدام تقنية تعويم الهواء لنقل الزجاج إلى منع تلوث الزجاج بالعجلات وترك آثار لتحسين الجودة العالية لإنتاج IG.يتكون الخط من سبعة أقسام:
01 قسم النقل ؛
02 غسالة
03 قسم التفريغ.
04 قسم الفحص والتركيب.
05 قسم النقل ؛
06 قسم الضغط والتعبئة.
07 قسم التفريغ.
تفاصيلخط إنتاج الزجاج العازل العمودي مع تعبئة الغاز:
01نقلالجزء
آلية الكشف عن الطلاء ، الكشف التلقائي عن فيلم Low-e غير المتصل
02غسلآلة
• باستخدام 6 قطع من الفرشاة الناعمة مع شعر ناعم 0.1 مم ، يمكن غسل الزجاج المنخفض
• سكين هوائي جديد يستخدم مقطعًا من الألومنيوم (سكين منقار البط الهوائي) ، ويتم تعديل حجم مخرج الهواء بواسطة منقار البط المصنوع من الألومنيوم.يمكن أن يقلل ذلك من عدد مسامير الضبط ، والتأكد من أن كل برغي ليس مفكوكًا ، وتجنب صدى سكين الهواء.
• يمكن لسكين الهواء تعديل عرض سكين الهواء تلقائيًا وفقًا للسمك
• صندوق التشغيل المزود بشاشة عرض سرعة الغسيل يمكنه عرض سرعة الغسيل بدقة (8-10 م)
• التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، نظام تجديد المياه
• نظام كاتم الصوت الأوروبي
• مادة الستانلس ستيل
03 قسم التفريغ
• زجاج التخزين
04 قسم الفحص والتركيب
تم تغيير الهيكل الجديد لهذا القسم إلى هيكل رفع شعاع مضمن (شعاع مزدوج).من السهل فحص ومسح الزجاج
05 قسم التحويل
• قياس آلي لسماكة الزجاج.يمكن استخدامه وفقًا للاحتياجات الفعلية عند العمل.
06 قسم الكي والتعبئة
الميزة الأساسية:
• يمكن ضغط الزجاج العازل الطويل للغاية (2500 مم * 3500 مم) مرتين
• يعتمد السير الناقل لنقل الزجاج ، ويستخدم محرك سيرفو لضغط الزجاج
• يمكن فتح لوحة الضغط لتسهيل الصيانة
• لوح ضغط بهيكل قابل للتعديل لضمان عمر خدمة طويل الأمد
• تعبئة غاز الأرجون تلقائيًا بتأثير منع تسرب كبير ، ومحتوى أعلى من الأرجون
• ضبط المناطق لملء أحجام مختلفة من الزجاج باستخدام طريقة منع التسرب اللاحقة لتقليل فقد الأرجون
• يمكن ضبط قيمة الغاز وإظهار عملية تعبئة الغاز على شاشة اللمس
• مستشعر سريع التفاعل للتحكم الدائم في عملية تعبئة الغاز
• يمكن أن يصل تركيز الغاز إلى أكثر من 90٪
• لا حاجة لعمل ثقوب في إطار المباعد
• الغاز القياسي هو غاز الأرجون
07 قسم التفريغ
• زجاج التخزين
• يمكن توصيله بآلة الختم
معلومات تقنية
الأعلى.حجم الزجاج | 2500 مم * 3500 مم |
أقصى حجم زجاجي لملء الغاز | 2500 مم * 3200 مم |
دقيقة.حجم الزجاج | 280 مم * 450 مم |
سماكة الزجاج | 3-15 ملم |
سماكة الزجاج العازل | 60 ملم |
سرعة غسيل الزجاج | 2-10 م / دقيقة |
سرعة ناقل الزجاج | 45 م / دقيقة |
فرش الغسيل | 3 أزواج من الفرشاة الناعمة |
إمدادات المياه | استهلاك الماء: 0.5 طن / ساعة الموصلية: 40 ميكرو ثانية / سم |
مزود الهواء | التدفق: 1 متر مكعب / دقيقة |
ضغط جوي | ≥0.8 ميجا باسكال |
إجمالي الطاقة | 3P 380 فولت 50 هرتز |
البعد | 23500 * 3500 * 3700 مم |
وزن | 6500 كجم |
وظائف اختيارية لـخط معالجة الزجاج العائم العائم بالهواء مع تعبئة الغاز :
• زجاج متدرج بحواف اختيارية (L: 100mm W: 50mm)
• زجاج على شكل
• الغسالة المسبقة
الأحجام الأخرى لخط معالجة الزجاج العازل للهواء العمودي مع تعبئة الغاز:
المعلمات | وحدة | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
مزود الطاقة | 380V 50Hz 3P | |||
إجمالي الطاقة | كيلوواط | 41 | 44.5 | 51.5 |
سرعة الغسيل | م / دقيقة | 2 ~ 10 | ||
سرعة العمل القصوى | م / دقيقة | 45 | ||
الحد الأدنى لحجم الزجاج | مم | 450 * 280 | ||
الحجم الأقصى للزجاج | مم | 2000 * 2500 2000x3000 (ضغط مرتين) |
2500 * 3200 2500 * 3500 (ضغط مرتين) 2500x4500 (ضغط مرتين ، أضف مصاصات) |
|
سماكة الزجاج المسطح | مم | 3 ~ 15 (3-30) | ||
فرش الغسيل | قطع | 6 | ||
أقصى سمك للزجاج العازل | مم | 60 | ||
إجمالي استهلاك الغاز | لتر / دقيقة | 1200 | ||
ارتفاع لفة الناقل | مم | 520 | ||
البعد | L * W * H (مم) | 19500 * 3500 * 3200 | 23500 * 3500 * 3700 | 27000 * 3500 * 3700 |
