تفاصيل المنتج:
|
| اسم الإنتاج: | آلة رفع الزجاج | وزن الزجاج: | 400 كجم / 600 كجم / 800 كجم |
|---|---|---|---|
| مصاصات الزجاج: | 4/6/8 فأكثر | ماركة: | زجاج ليجيانغ |
| ضمان: | سنة واحدة | الجهد االكهربى: | 220 فولت |
| تسليط الضوء: | تفريغ آلة رفع الزجاج بالفراغ,آلة رفع الزجاج بالفراغ 300 كجم,آلة رفع الزجاج بالفراغ |
||

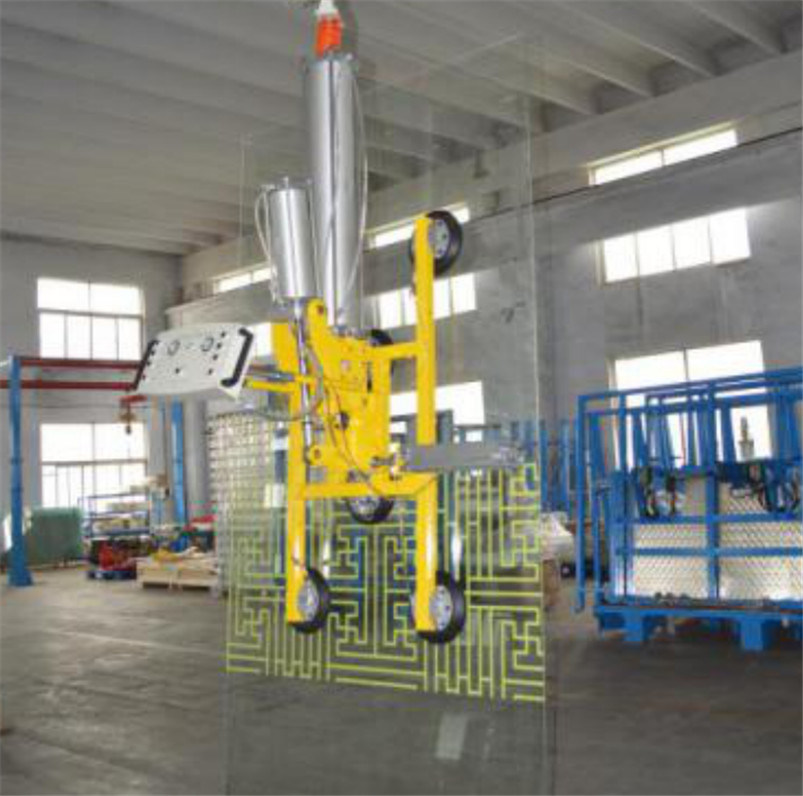

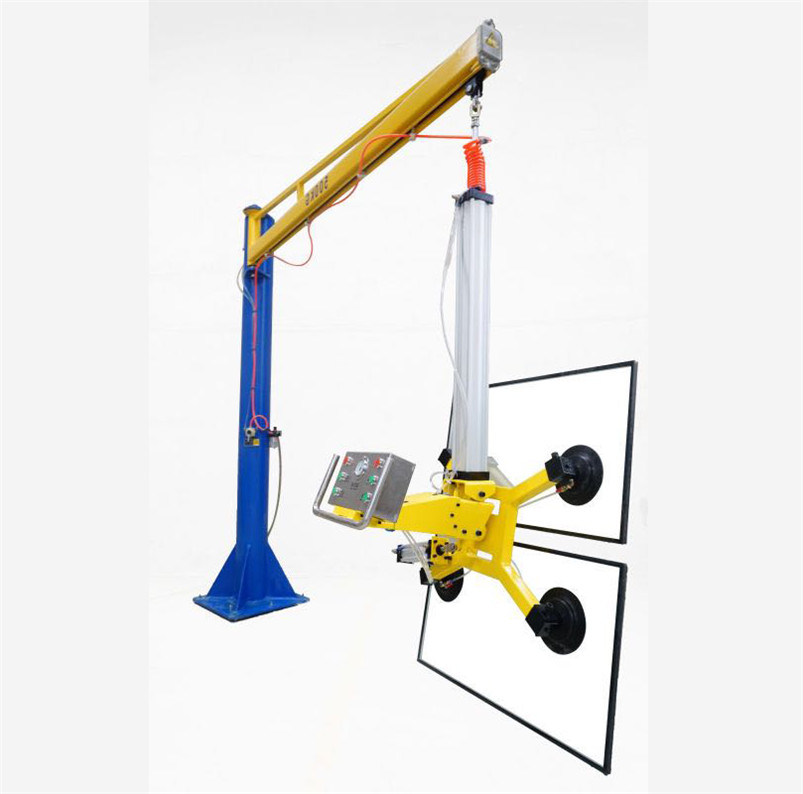

آلة رفع الزجاج الهوائية الهوائية مع ذراع أربعة أمتار وطول أربعة أمتار
1. وصف وظيفةأجهزة رفع الزجاج
معلمات آلة رفع الزجاج:
|
تكوين المعلمة |
تكوين المعلمة | تكوين المعلمة | تكوين المعلمة |
| تحميل KG | 400 كجم | 600 كجم | 800 كجم |
| نموذج | موانئ دبي- X4P | موانئ دبي- X6P | موانئ دبي- X8P |
| الوزن الميت KG | 70 كجم | 90 كجم | 100 كجم |
|
البعد الأدنى
|
0.85 × 0.75 × 0.3 م | 1.5 × 1.15 × 03 م | 1.5 × 1.15 × 0.3 م |
|
البعد الأقصى
|
1.2 × 0.9 × 0.3 م | 1.8 × 1.0 × 0.3 م | 2.5 × 1.0 × 0.3 م |
| حجم كوب الشفط مم | (حجم كوب الشفط القياسي الموحد ، يمكن استخدام كل جهاز بشكل عام) | ||
| واحد الالتصاق تحمل KG |
100 كجم (يمكن أن يصل حمل الاختبار الفعلي إلى أكثر من 180 كجم) |
||
| وظيفة الدوران | دوران يدوي بزاوية 360 درجة (جهاز خاص لتوفير العمالة ، آمن وموثوق وسهل التشغيل) | ||
| مسح عكسي | 90 درجة دوران يدوي (تصميم متوافق مع البشر ، توازن تلقائي ، سريع وموفر لليد العاملة) | ||
| الجهد DC | تيار مستمر 12 فولت (مدمج في عمر بطارية طويل للغاية) | ||
| تحمل | يمكن استخدامه لمدة 3-5 أيام لشحن واحد ، ويمكن استخدام بطاريتين بالتناوب | ||
| شريط التمديد MM | 500 مم (طول جانب واحد ، يمكن تخصيص مواصفات زجاجية خاصة) | ||
| نظام التحكم | شفط وتفريغ سلكي للتحكم عن بعد | ||
| قابل للتخصيص | ملاحظة: يمكن تخصيصها وفقًا لمتطلبات العملية المحددة الخاصة بك ، وحجم ووزن قطعة العمل. | ||
| معيار الوزن |
وزن الزجاج التقليدي = الطول × العرض × السماكة × كثافة الزجاج 2.5 × 1000000 = وزن الزجاج 3660 × 2440 × 19 × 2.5 × 1000000 = 424 كجم |
||
|
عامل الأمان
|
وفقًا للوائح السلامة الأوروبية CE للرافعات ولوائح الوقاية من الحوادث الألمانية uvv 18 و VBG 9a ، فإن أفضل عامل أمان في الرافعة الفراغية هو 2.0 ، z عامل 2.0 ، الحمولة 1570n | ||
الجزء الكهربائي:
(1) يتم توصيل تغيير جهد الفراغ ووحدة إنذار صفارة برافع الفراغ.إذا لم يعد الحمل على آلة التفريغ يصل إلى الضغط المحدد أو حدث عطل كهربائي ، تقوم وحدة الإنذار بتنشيط التحذير الأرجواني من ضعيف إلى ضعيف ويصدر صوت صفارة.اطلب من المشغل التعامل مع هذا في الوقت المناسب.
● جزء الفراغ:
(1) يستخدم رافع الشفط مضخة فراغ دوارة خالية من الزيت الألمانية بسعة ضخ تبلغ 8 م 3 / ساعة ، ودبلومة تفريغ ضخمة تزيد عن 85٪ ، وموفرة للطاقة ، ومضغوطة وخفيفة ، وخالية من الصيانة ، وما إلى ذلك ؛
(2) تم تجهيز المجموعة الكاملة من المعدات بـ 6 أكواب شفط فراغية ، وامتصاص متعدد النقاط ، للتأكد من أن اللوحة يمكنها الاحتفاظ بكمية زائدة إلى جانب الإمالة طوال فترة طريقة المناولة
(3) نسيج كوب الشفط يبلغ قطره 360 مم من مطاط النتريل ، والزيت (البنزين) ، ومتين ، ومقاوم للأحماض والقلويات ، ويمكن أن يمتص بنجاح مع FRP لتحقيق ارتفاع مناسب لأكوب الشفط.ضغط الشفط النظري الضخم = مكان جميل (المنتج المادي * المعامل) * الاستطالة المحسوبة (0.6 بار) ؛(0.18 * 0.18 * 3.14) * 0.6 * 10000 = 610.416 ، أي ما يقرب من 610.4 كجم.وفقًا لعامل الأمان في أربع حالات ، فإن قوة الشفط الأصلية المسموح بها لكوب الشفط هي 610.4 / 4 = 152.6 كجم.إجمالي طاقة الشفط لـ 6 أكواب شفط 600 كجم.ملاحظة: يتم حساب ضغط الشفط الفراغي الوارد في الجدول أعلاه تحت 60٪ درجة فراغ.في ظروف العمل اليومية ، يمكن أن تحقق دبلومة فراغ الأداة أكثر من 85٪
(4) جهاز استشعار ضغط الفراغ مصنوع من العلامة التجارية اليابانية Panasonic ، ويتم ضبط مستوى إجهاد الإنذار على فراغ بنسبة 60٪ ؛
(5) كل كوب شفط مُجهز بصمام كروي تجريبي للتحكم في الفتح والإغلاق ، مما يضمن إمكانية استخدام نفس الأدوات في مجموعة من مواصفات اللوحة ؛
(6) يتم توجيه المكونات العلوية والسفلية لقضيب الشفط لأعلى بزنبرك.الآن ، إذا لم تكن اللوحة مسطحة ، فإن الزنبرك سوف يعمل كمخزن مؤقت لتحميل المصاصة بالتساوي لضمان سلامة وموثوقية المصاصة.
● بشكل عام:
(1) وفقًا لتنسيق أداة التفريغ DIN EN 13155 الخاصة بالاتحاد الأوروبي للبناء الخارجي للجدران الستائرية.
(2) المناولة الأفقية ، التقليب الكهربائي والمعالجة الرأسية.
(3) تصميم مرن ، يمكن استخدامه للتعامل مع الأحجام الفريدة لـ FRP.
