تفاصيل المنتج:
|
| اسم الإنتاج: | مصاصة زجاج ورافع | طلب: | تستخدم لنقل الزجاج وتحميل الزجاج أو تنزيله |
|---|---|---|---|
| وزن: | 300 كجم / 500 كجم / 900 كجم | استخدام: | رفع الزجاج |
| ضمان: | سنة واحدة | قوة الآلة: | 4KW |
| إبراز: | المصاصون فراغ رفع الزجاج,تحميل المصاصون رفع الزجاج,تحميل المصاصون رفع الزجاج |
||

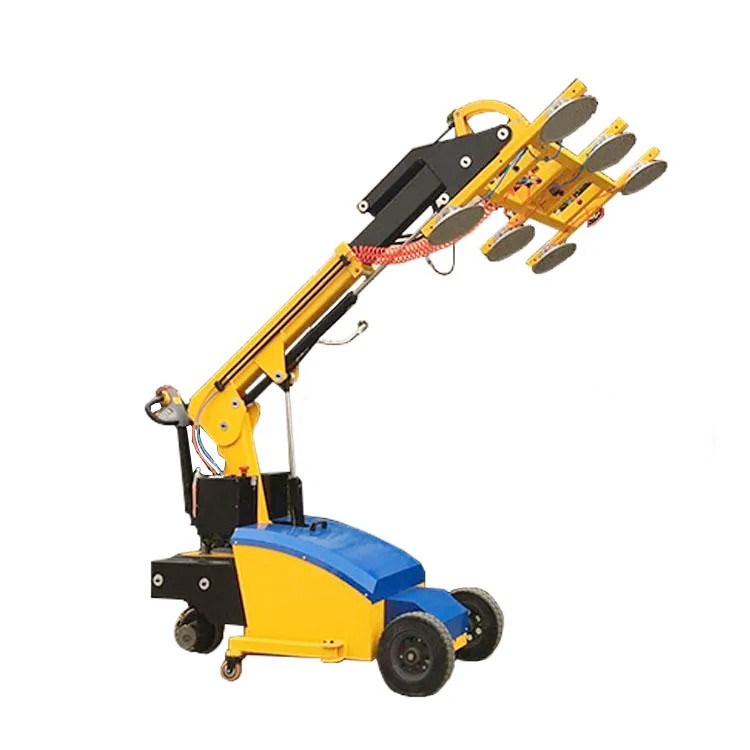

مصاصة ورافعة زجاجية تستخدم لنقل الزجاج وتحميل أو تنزيل الزجاج
مصاصة زجاجية ورافع وصف المنتج:
سيارة كأس الشفط الزجاجي تعمل بالكهرباء والهيدروليكي.يتكون النظام بأكمله من جهاز تفريغ كهربائي ، وجهاز أداء كهربائي ، وجهاز أداء هيدروليكي ، ونظام محرك كهربائي ونظام حماية أمان ، والذي يمكنه تحقيق عملية التثبيت والرفع وحمل الزجاج إلى موضع معين.يمكن أيضًا تجميعها في نماذج مختلفة للتكيف مع الأنظمة المختلفة.
| معلومة | تفاصيل |
| مناسب للرفع |
خصائص المواد: سطح أملس / غير مسامي مثال: الزجاج المسطح وزجاج المباني وأنواع مختلفة من معالجة الزجاج والزجاج الخاص |
| وزن | 500 كجم |
FREDDIE من زجاج مصاصة ورافعة
| اسم | النوع: FVL-CS500-10 500 كجم |
| قدرة تحميل آمنة |
500 كجم ،
|
| مقاس الجسم | 2850 مم * 1200 مم * 1750 مم |
| وصف المصاصون | مطاط أسود ، مقاوم للتآكل ، |
| قوة | 200Ah (24 فولت) * 4 قطع |
| قوة الشحن |
110 فولت ~ 240 فولت ، 50/60 هرتز |
| قوة الآلة | 4KW |
| وزن | 500 كجم |
| مادة مناسبة | زجاج |
| باستخدام الطريق | التشغيل اليدوي |
| وزن المنتج |
1500 كجم |
|
مستوى الضوضاء
|
أقل من 70 ديسيبل |
| إمالة هيدروليكية 180 درجة لأعلى ولأسفل مع التوقف في أي وضع. | |
| دوران رأس هيدروليكي يسارًا ويمينًا 90 درجة مع التوقف في أي موضع. | |
| رفع هيدروليكي لأعلى ولأسفل حتى 4000 مم. | |
|
المهام |
تمديد ذراع الرفع الهيدروليكية إلى 1000 مم. |
| سيارة كهربائية بمحرك ، تحكم بواسطة عجلة القيادة | |
| تحريك هيدروليكي يسار ويمين 90 درجة | |
| إعادة الشحن عندما تكون الكهرباء أقل من 30٪ | |
| تعليمات | نظام عدم رجوع Accum ونظام تعويض الفراغ |
الأجزاء الرئيسية لآلة رفع الزجاج
1. جزء الالتصاق الكهربائي بالكامل:
● يحتوي كمبيوتر القيادة على جهاز حماية للجهد المنخفض من التيار الزائد لمنع انخفاض الجهد بشكل فعال من إلحاق الضرر بالنظام الكهربائي.
● محطة ضخ هيدروليكية عالية الأداء
● مُجهزة بمفتاح حد إلكتروني ، يمكنها التحكم بدقة في ارتفاع الرفع الأقصى للجسر ، وحماية محرك الرفع بشكل فعال وإطالة استخدام المحرك.
الحياة.
● يتميز محرك الدفع بمزايا القوة القوية والأداء المستقر والضوضاء المنخفضة.
● بطارية صناعية للسيارة الكهربائية بالشفط ، مزودة بشاحن ذكي مطابق ، مع وظيفة إيقاف التشغيل التلقائي ، والشحن بالكامل
ليست هناك حاجة للمراقبة في الموقع.
2. آلية كوب الشفط: تم تصميم إطار كوب الشفط بشكل مستطيل وملحم بواسطة أنبوب مربع وأنبوب مستطيل ، وهو آمن ومتين.يتم توزيع أكواب الشفط بالتساوي ، بحيث تكون القوة متساوية ومستقرة بعد امتصاص الزجاج ، ويمكن تعديل موضع كوب الشفط في الإطار المستطيل بأكمله للتكيف مع المواصفات المختلفة للزجاج.حمل العمل 500 كجم ، التحكم في القوى العاملة بسرعة المشي.
3. كوب الشفط: إنه يستخدم كوب شفط مطاطي ثابت النقطة ، كل كوب شفط يمكن فتحه وإغلاقه بشكل مستقل للتكيف مع المواصفات المختلفة للزجاج.بالنسبة لفشل الطاقة غير الطبيعي ، يمكن للمطاط ذو النقطة الثابتة أن يحافظ بشكل فعال على الضغط السلبي في جسم كوب الشفط يتناقص ببطء ، وذلك للحفاظ على قطعة العمل لفترة زمنية معينة.إسقاط.
4. آلية التقليب: يقود قضيب الدفع الهيدروليكي حامل كوب الشفط لتحقيق انقلاب 0-90 درجة.
5. آلية الدوران: استخدم المخفض + الترس لقيادة حامل كوب الشفط لتحقيق دوران 0-360 درجة.
6. جزء الفراغ: اعتماد مضخة فراغ خالية من الزيت DC مستوردة + صمام فحص + صمام ملف لولبي مدخل + مرشح + مستشعر ضغط رقمي للمدخل + صمام كروي للتحكم في تجويف كوب الشفط الفردي لتحقيق امتصاص سريع ومستقر وإطلاق الزجاج.
7. نظام الإنذار: عندما ينخفض ضغط فراغ النظام من الحد الأعلى (85٪) إلى الحد الأدنى (55٪) ، يتم تشغيل إنذار الضغط المنخفض ، ويتحكم النظام في مضخة التفريغ لتجديد الضغط تلقائيًا حتى الحد الأعلى تم الوصول إلى حد ضغط الفراغ ، مما يضمن بشكل فعال سلامة الزجاج خلال عملية المعالجة.
عملية عمل رافع الزجاج
(10) قم بتشغيل قضيب الدفع لسحب الالتصاق إلى إطار باب كوب الشفط ، ثم الخروج من إطار الباب ؛ثم حرك أداة الالتصاق للانتقال إلى الزجاج المراد التعامل معه ، وكرر الخطوات من 3-9 لإكمال نقل الزجاج مرة أخرى.
معلمات رافع مصاصة الزجاج
| اسم | تعيين | حدود | |
| 1 | شكل محرك الأقراص | ||
| 2 | أسلوب القيادة | 步行 式 | |
| 3 | معدل الحمولة | كلغ | 1500 |
| 4 | مسافة مركز التحميل | مم | 600 |
| 5 | ارتفاع الرفع | مم | 3000 |
| 6 | الارتفاع عند سحب القنطرة | مم | 2000 |
| 7 | الارتفاع بعد سقوط اللاصق المطاطي | مم | 1000 |
| 8 | طول الماكينة | مم | 2850 |
| 9 | عرض الآلة | مم | 1200 |
| 10 | تحول الشعاع | مم | 2500 |
| 11 | سرعة القيادة حمولة كاملة / بدون حمولة | كم / ساعة | 5 |
| 12 | سرعة الرفع حمولة كاملة / بدون حمولة | تصلب متعدد | 0.06 / 0.13 |
| 13 | سرعة الهبوط حمولة كاملة / بدون حمولة | تصلب متعدد | 0.13 / 0.10 |
| 14 | قدرة التسلق القصوى حمولة كاملة / بدون حمولة | ٪ | 6/15 |
| 15 | قيادة قوة المحرك | كيلوواط | 1.2 |
| 16 | رفع قوة المحرك | كيلوواط | 2.2 |
| 17 | ضوضاء السيارة | ديسيبل (أ) | 70 |
| 18 | جهد البطارية / السعة | الخامس / آه | 24/200 |
| 19 | شاحن | الخامس / أ | 24/15 |
| 20 | وزن الآلة | كلغ | 1500 |
