ستارة كهربائية الجدار الزجاج الموزعة فراغ الموزعة مصاصة 360 درجة الدورية

ستارة كهربائية الجدار الزجاج الموزعة فراغ الموزعة مصاصة 360 درجة الدورية والتقليب الموزعة فراغ شفط Hoi

LJXJ300 الزجاج تحميل وتفريغ رافعة الكابولي رافع

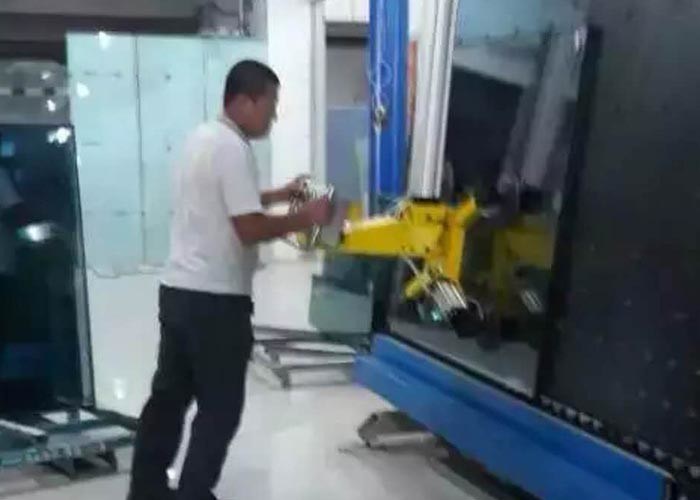

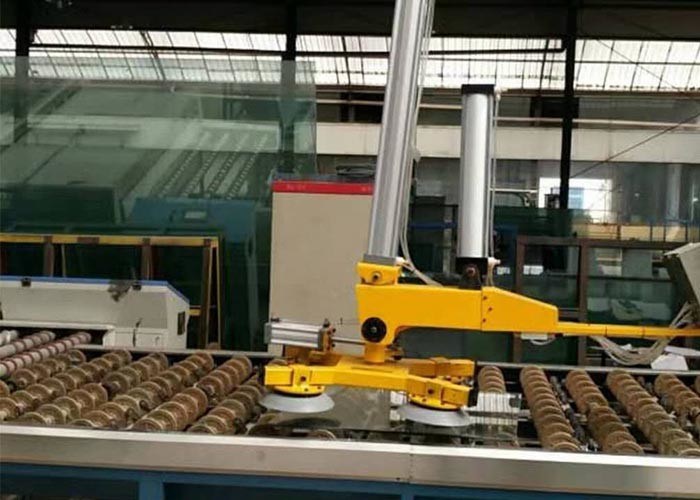

يتم تشغيل رافع تحميل وتفريغ مناور الزجاج الهوائي باستخدام الهواء المضغوط.الجهاز لا يستخدم الكهرباء وهو امن وموثوق وسهل التشغيل.إنها أداة أساسية لمعالجة الزجاج في صناعة معالجة الزجاج الحديثة.يتسبب الهواء المتدفق عبر مولد الفراغ في امتصاص ضغط الفراغ للزجاج.يتم عمل شوط الأسطوانة من خلال استقبال إشارة الأمر من الهواء المضغوط في أنبوب المدخل.يشيع استخدام الجهاز في أعمال مناولة الزجاج في خطوط معالجة مصانع الزجاج ، مثل الطحن ، والتنظيف ، والتلطيف ، والرقائق ، والعازل ، إلخ.

LJXJ300 الزجاج تحميل وتفريغ رافعة الكابولي رافع

يتم تشغيل رافع تحميل وتفريغ مناور الزجاج الهوائي باستخدام الهواء المضغوط.الجهاز لا يستخدم الكهرباء وهو امن وموثوق وسهل التشغيل.إنها أداة أساسية لمعالجة الزجاج في صناعة معالجة الزجاج الحديثة.يتسبب الهواء المتدفق عبر مولد الفراغ في امتصاص ضغط الفراغ للزجاج.يتم عمل شوط الأسطوانة من خلال استقبال إشارة الأمر من الهواء المضغوط في أنبوب المدخل.يشيع استخدام الجهاز في أعمال مناولة الزجاج في خطوط معالجة مصانع الزجاج ، مثل الطحن ، والتنظيف ، والتلطيف ، والرقائق ، والعازل ، إلخ.

الفوائد والمزايا

● الجزء الميكانيكي:

(1) تم تصميم الطول الإجمالي للحزمة الرئيسية لرافعة الشفط ليكون 2000 مم ، والجزء العلوي من الجزء الأوسط ملحوم ومختوم بلوحة ، والجزء الأوسط يستخدم كمجمع فراغ.يتم إجراء اختبار إحكام الهواء بعد اللحام لضمان عدم وجود تسرب.عند إيقاف تشغيل الجهاز فجأة ، يظل مضمونًا أنه قادر على امتصاص الألواح بشكل موثوق لمدة 20 دقيقة على الأقل ، ولن يتسبب في حوادث تتعلق بالسلامة مثل تلف المعدات (يجب الحفاظ على معيار CE الأوروبي لمدة 10 دقائق)

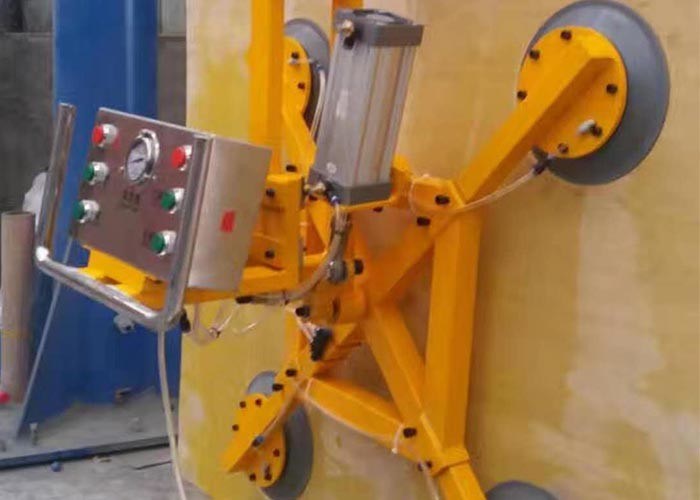

(2) هذا الجهاز مجهز بـ 6 أكواب شفط بقطر 360 مم لأحجام مختلفة من الزجاج.يمكن تعديل موضع كل كوب شفط على العارضة لتسهيل امتصاص الزجاج بأحجام مختلفة.

● الجزء الكهربائي:

(1) يتم تركيب مفتاح ضغط الفراغ ووحدة إنذار صفارة على رافعة التفريغ.عندما لا يصل ضغط نظام الفراغ إلى الضغط المحدد ، أو عند حدوث انقطاع في التيار الكهربائي ، فإن وحدة الإنذار ستتحكم في ضوء التحذير الأحمر ليضيء ويصدر الجرس صوتًا.مطالبة المشغل بالتعامل معها في الوقت المناسب.

● جزء الفراغ:

(1) تعتمد رافعة الشفط مضخة فراغ دوارة خالية من الزيت الألمانية ، بسعة ضخ تبلغ 8 م 3 / ساعة ، ودرجة فراغ كبيرة تزيد عن 85٪ ، وموفرة للطاقة ، ومضغوطة وخفيفة الوزن ، ولا تحتاج إلى صيانة ، وما إلى ذلك ؛

(2) تم تجهيز المجموعة الكاملة من المعدات بـ 6 أكواب شفط فراغية ، وامتصاص متعدد النقاط لضمان أن اللوحة يمكن أن تحافظ على مستوى عالٍ أثناء عملية المناولة دون إمالة ؛

(3) مادة كوب الشفط هي مطاط النتريل ، بقطر 360 مم ، زيت (بنزين) ، متين ، مقاومة للأحماض والقلويات ، ويمكن أن تمتص بشكل فعال مع FRP لإنتاج مستوى كوب شفط واحد حقيقي.قوة الشفط الكبيرة النظرية = المنطقة الفعالة (المنتج المادي * المعامل) * الضغط المحسوب (0.6 بار) ؛(0.18 * 0.18 * 3.14) * 0.6 * 10000 = 610.416 ، أي ما يعادل 610.4 كجم تقريبًا.وفقًا لعامل الأمان 4 مرات ، فإن قوة الشفط الفعلية المسموح بها لكوب الشفط هي 610.4 / 4 = 152.6 كجم.إجمالي قوة الشفط لـ 6 أكواب شفط 600 كجم.ملحوظة: قوة الشفط الفراغي المذكورة في الجدول أعلاه محسوبة تحت 60٪ درجة فراغ.في ظل ظروف العمل العادية ، يمكن أن تصل درجة فراغ النظام إلى أكثر من 85٪ ؛

(4) مستشعر ضغط الفراغ مصنوع من ماركة Panasonic اليابانية ، ومستوى ضغط التنبيه مضبوط على 60٪ فراغ ؛

(5) تم تجهيز كل كوب شفط بصمام كروي يدوي للتحكم في الفتح والإغلاق ، مما يضمن إمكانية تطبيق نفس المعدات على المواصفات المختلفة للألواح ؛

(6) الأجزاء العلوية والسفلية من قضيب الشفط مجهزة بنابض.عندما لا تكون اللوحة مسطحة ، يعمل الزنبرك كمخزن مؤقت لجعل المصاصة مضغوطة بالتساوي ، وذلك لضمان سلامة وموثوقية كوب الشفط.

● بشكل عام:

(1) وفقًا لتصميم نظام التفريغ DIN EN 13155 التابع للاتحاد الأوروبي لموقع تركيب جدار ستارة المبنى الخارجي.

(2) المناولة الأفقية ، التقليب الكهربائي والمعالجة الرأسية.

(3) تصميم مرن ، يمكن تطبيقه على التعامل مع أحجام مختلفة من FRP.
