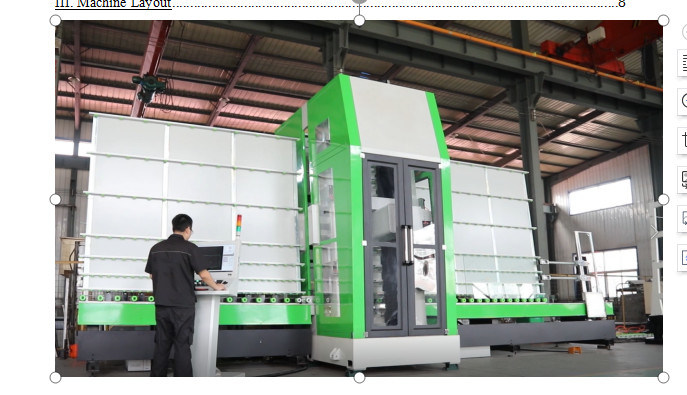

آلة تصنيع الزجاج باستخدام الحاسب الآلي بخمسة محاور رأسية عالية النهاية آلة الحفر والطحن العمودية

آلة حفر وطحن زجاجية عمودية بخمسة محاور عالية الجودة

1.1 ممقدمة الآلام

آلة الطحن والحفر العمودي عبارة عن معدات معالجة زجاجية عمودية ذات خمسة محاور عالية الجودة ، تستخدم للحفر ، والطحن ، وزاوية الطحن ، والحافة وغيرها من معالجة الزجاج.سمك الزجاج الذي يمكن معالجته هو 4-19 مم.تعتمد المعدات على نظام تحكم رقمي متطور للتحكم بدقة في كل محور مؤازر ، إلى جانب الصلابة العالية والاستقرار العالي لهيكل الماكينة بالكامل ، وذلك لتحقيق معالجة عالية السرعة وعالية الدقة للزجاج.يتميز برنامج CAM المطور ذاتيًا بوظائف قوية.يمكنه إنشاء تقنية معالجة لرسومات معالجة مختلفة تلقائيًا ، وإنشاء برامج معالجة وفقًا للتقنية المحددة.في الوقت نفسه ، لديها أيضًا وظائف مساعدة مثل إدارة المكتبات وإدارة مكتبة الأدوات ، مما يقلل بشكل كبير من صعوبة عمليات المعالجة.، يتم تقليل متطلبات المشغلين بشكل أكبر.جميع المكونات الكهربائية المستخدمة في الجهاز حاصلة على شهادة CE ، وموصلات المكونات الكهربائية مقاومة للماء لضمان السلامة.

تستخدم آلة الحفر والطحن العمودية بشكل أساسي في: الزجاج المزخرف ، زجاج الحمام ، الزجاج المعماري (باب زجاجي بدون إطار ، جدار ستارة زجاجية ، درج زجاجي) ، إلخ..

1.2 موظائف عين

آلة الطحن والحفر العمودية عبارة عن معدات معالجة الزجاج المركبة التي يمكنها إكمال مجموعة متنوعة من معالجة الزجاج ；

الحفر المضاد: نظرًا لهيكل المحاور الأمامية والخلفية لمركز الحفر والطحن العمودي ، يمكن للمعدات أن تحقق سرعة عالية للحفر المضاد قبل وبعد ، وذلك لضمان جودة ودقة المعالجة عالية الطلب ؛

طحن: عملية بسيطة وسريعة: يمكن للمغازل الأمامية والخلفية طحن وطحن الحافة الداخلية في نفس الوقت ؛

زاوية طحن: هناك طريقتان لركن الطحن: 1. استخدم عجلة الشطب مباشرة ، 2. قم بتثبيت جلبة الشطب على لقمة الحفر.

1.3 بنية

مركز الحفر والطحن العمودي له مساحة صغيرة وسهلة الفك.وهي تتكون أساسًا من مناور ، وطرف إدخال زجاجي ، ومنطقة معالجة ، وطرف إخراج زجاجي ، وقاطرة في الأسفل.يتم وضع الزجاج على قاطرة نهاية الإدخال ، ويتم دعم مسند الظهر لطرف الإدخال.يتم توصيل محرك سيرفو إلى ترس محرك المخفض لتوفير الطاقة إلى المشبك.يشبك المشبك أحد طرفي الزجاج وينقل الزجاج إلى منطقة المعالجة.بعد وصول الزجاج إلى منطقة المعالجة ، يتم إجراء عمليات الحفر والطحن والمعالجة الأخرى.أثناء المعالجة ، يمكن للمغزل الأمامية والخلفية إكمال تغيير الأداة تلقائيًا وفقًا لتكنولوجيا المعالجة ، وإكمال عمليات الحفر والطحن والطحن الداخلي تلقائيًا.بعد المعالجة ، تقوم المشابك بنقل الزجاج إلى نهاية الإخراج للقاطرة ، وأخيراً يقوم جهاز إخراج الطاقة بنقل الزجاج إلى نهاية الإخراج.

يتم تشغيل محاور X و Y و V بواسطة تروس رف وترس عالي الدقة ، ويتم تشغيل محاور Z و W بواسطة براغي كروية عالية الدقة.يتحكم المحور X في الحركة اليمنى واليسرى للزجاج ، ويتحكم المحاور Y و V في المغزل الكهربائي واللوحة المنزلقة للتحرك لأعلى ولأسفل على طول العوارض الرأسية الأمامية والخلفية.تتحكم محاور Z و W في الحركة الأمامية والخلفية للمغزل الكهربائي.

سمزايا الهوس:

• استخدم ناقل الحركة ذو الحامل والترس عالي الدقة لتحقيق معالجة أعلى وسرعة نقل سريعة ；
• يتم تشغيل تغذية المغزل الكهربائي بواسطة قضيب لولبي لتحقيق دقة نقل أعلى ；
• يستخدم جهاز التشحيم الأوتوماتيكي لتزييت أجزاء النقل مثل الأدلة الخطية ، والأرفف ، والقضبان اللولبية ، وما إلى ذلك ، لتحسين عمر خدمة الجهاز ；
