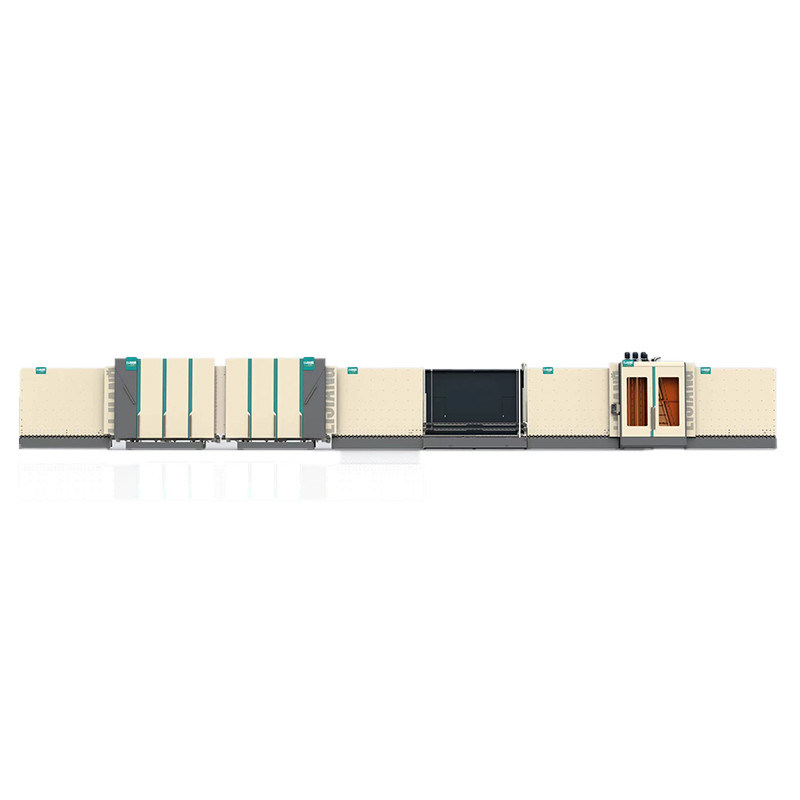

تفاصيل المنتج:
|
| اسم العلامة التجارية: | LIJIANG | سمك الزجاج العازل: | 5 سم |
|---|---|---|---|
| البعد (L * W * H): | 23000 مم * 3000 مم * 3500 مم | حجم Max.glass: | 2500 * 5000 مم |
| الحد الأدنى لحجم الزجاج: | 300 * 450 ملم | سمك الزجاج: | 3-15 مم |
| وزن: | 5000 كجم | الجهد االكهربى: | 380 فولت 50 هرتز |
| الجهد االكهربى: | 380 فولت | إجمالي الطاقة: | 41 كيلو واط |
| سرعة الغسيل: | 15 م / دقيقة | الفرش: | 6 |
| تسليط الضوء: | خط إنتاج الزجاج العازل 15m / Min,غسالة الزجاج العازل 15m / Min,غسالة الزجاج للنافذة |
||
1 ، جزء التحميل
لتجنب وضع الزجاج low-e ، ضع جانبًا معكوسًا واترك علامات للعجلة أو طلاء منخفض الانبعاث للخدش نستخدم فحص الطلاء - فيلم معدني موصل (تستخدم شركة أخرى الكشف الكهروضوئي ، يصعب التعرف عليه لطلاء فيلم شفاف أعلى)
(نايلون وبولي يوريثين + عمود معدني

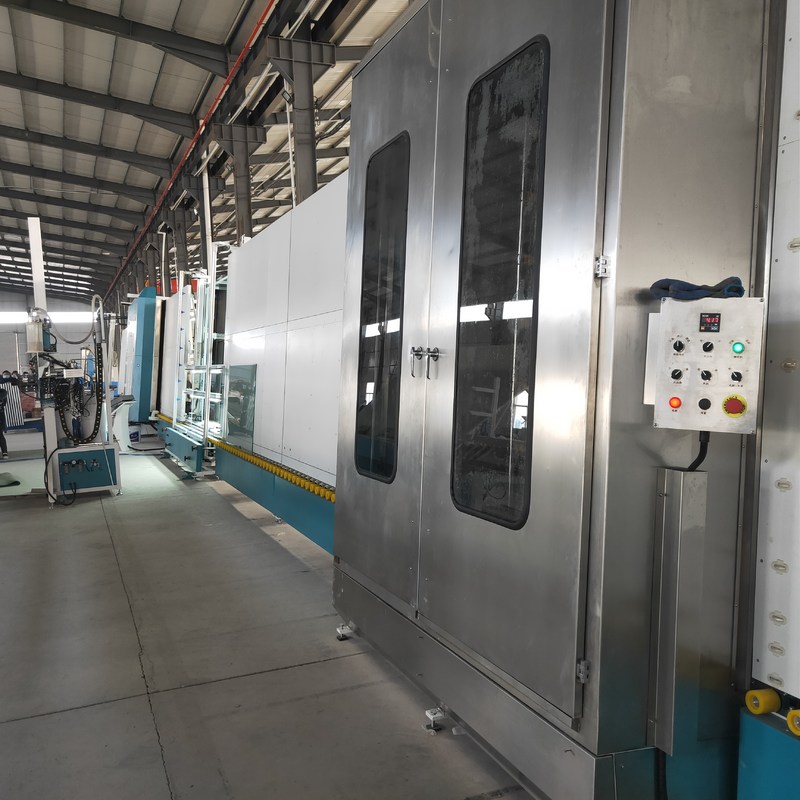

2 ، جزء الغسيل والتجفيف
* يمكن لثلاثة أزواج من الفرش الناعمة غسل الزجاج المنخفض والزجاج العادي ، والقطر أقل من 0.1 مم.
* المواد من الستانلس ستيل.
* سكينة الرياح هي تصميم عائم ، فهي تحافظ دائمًا على المسافة الصحيحة والمناسبة 3 مم بين السطح الزجاجي وسكين الرياح (مثل هيكل LISEC (ملاحظة: 3 مم هي أفضل مسافة تجفيف)
يوجد جهاز مشترك عالمي ، عندما يتم تغيير سماكة الزجاج ، يمكن للسكين الهوائي التحرك للأمام وللخلف لضبط المسافة ، بحيث تكون المسافة النسبية بين سكين الرياح والزجاج ثابتة ، وذلك لتجنب الضرر الذي يلحق بـ فيلم زجاجي بسبب تغيير سمك الزجاج.
* عجلة الضغط الأمامية والخلفية كلها تتحرك وتنقل بنشاط.لا يهم حجم الزجاج كبير / صغير / سميك / رفيع (8 مم) ، كل ذلك يضمن مرور الزجاج بسلاسة. (تمامًا مثل LISEC)
3 ، كشف الجزء
4 ، تجميع جزء
هيكل رفع شعاع مدمج (عوارض مزدوجة) مناسب للكشف عن الزجاج ومسحه
5 ، جيكما حشوة وجزء ملح
1 ، قياس السماكة: تقوم الأسطوانة بتشغيل المسطرة الإلكترونية لقياس سماكة الزجاج وعرض إطار الألومنيوم ، لتوفير معلمات للتضخم والضغط المؤازر
2 ، تحريك شعاع الحزام المتزامن: ستتحرك شعاع الحزام المتزامن وفقًا لسمك الزجاج وعرض إطار الألمنيوم لضمان أن فتحة التضخم كانت بين إطار الألمنيوم الزجاجي الأول والثاني لتضخيم الفجوة (تأتي القيمة من قضيب دفع التيار المستمر والإلكتروني مسطرة)
3 ، أدخل تركيز غاز الأرجون في شاشة تعمل باللمس حسب طلب العميل
4 ، وظيفة العرض: ستعرض الشاشة التي تعمل باللمس معالجة تعبئة غاز الأرجون بالكامل ، وستعرف جيدًا مقدار غاز الأرجون المودع بالفعل بالداخل
E ، تعبئة الغاز من القاع
(نوع قديم)
تم تقسيم جزء الضغط إلى 4 أجزاء (لكل 800 مم) ، عندما يمر الزجاج الصغير الحجم (أقل من 800 مم) عبر قسم الضغط وتعبئة الغاز ، يعمل جزء واحد فقط.
إذا كان أكثر من 800 مم ولكن أقل من 1600 مم ، فسوف يعمل جزأين ، ولا حاجة إلى عمل قسم الضغط وتعبئة الغاز بالكامل.يمكن أن ينقذ زجاج الأرجون.
F، طريقة الختم الجانبي تتبع الختم(الجديد نوع)
(يحتوي جانب الآلة على مستشعر أكسجين واحد مع 7-8 نقاط كشف.
جي أدجستقادرة على الضغط على أجزاء
1 ، هناك إجهاد بعد اللحام في إطار الضغط ، لذلك لا مفر من مشاكل خارج الشكل بعد استخدام بعض الوقت (لا يمكن للآلة الضغط على DGU بشكل صحيح ، بالتساوي والإحكام)
بالنسبة لهذه المشكلة غير المتكافئة التي لا مفر منها ، فإليك الحل الذي نقدمه
2 ، برغي الرصاص الملحة
ح سيور دعم الهواء (وظيفة اختيارية)
ضمان نظافة DGU من الداخل بدون علامات العجلات
بعد الغسيل وقبل الكبس كلها دعامة هوائية
مكونات الكهرباء
نحن نستخدم ألمانيا simens / japan yaskava
آلة ثني فاصل الألومنيوم
تم ثني إطار الفاصل 1 * 1 م حوالي 17 ثانية.
خطأ زاوية إطار المباعد في حدود 0.1 مم.
ل يمكن ثني فاصل الألومنيوم / تكنوفورم / ألوبرو / ثيرميكس /
l يتم توصيل وقطع المباعد تلقائيًا.
ل تتوقف الآلة تلقائيًا عند استخدام الفاصل.
ل دعم الانحناء المستمر ، وتجنب الاتصال المباعد تلقائيًا أثناء الانحناء والقطع
ل قم بتوصيل موصل الفاصل تلقائيًا
ل وظيفة التحكم عن بعد
ل وظيفة إدخال USB ، يمكنه قراءة بيانات Excel مباشرة
ل قطع غيار كل آلة لها رمز معرف ، مريحة لخدمة ما بعد البيع
ل موصلات شديدة التحمل والراحة والسلامة للتركيب وتصحيح الأخطاء
ل صمام مغناطيسي يستخدم تايوان Airtac
ل نظام تحكم شركة سيمنز الألمانية plc
ل اليابان فوجي نظام التحكم المؤازرة
ل 12 وحدة تخزين فاصل (خيار)
ل Swisspacer / الفولاذ المقاوم للصدأ / الفولاذ المقاوم للصدأ Allmetal / الخيار)
(لا يمكن أن يوجد فاصل من الفولاذ المقاوم للصدأ وحافة دافئة في وقت واحد)
ل ثقب حفر لتعبئة الغاز (خيار)
l الطباعة النافثة للحبر Spacer ، ألوان مختلفة متاحة لشعار الشركة أو تاريخ الإنتاج (خيار)
l طباعة Laber (خيار)
ل الماسح الضوئي رمز ثنائي الأبعاد ، رمز شريطي (خيار)
ل عجلة ضغط منفصلة لإطار القوس ، أكثر دقة من أداة الانحناء
خاصة للإطار السداسي والمثمن (اختياري)
ل تخطيط موارد المؤسسات (اختياري)
ملاحظة: أداة الانحناء
* بالنسبة للإطار المستطيل الذي يحتوي على ثلاثة أحجام (6A / 9A / 12A) كان مجانيًا
يحتاج الحجم الآخر إلى دفع 42 دولارًا إضافيًا / لكل حجم
* بالنسبة للإطار الدائري والسداسي والمثمن ، 300 دولار / لكل حجم
المعلمة التقنية الرئيسية
| حجم الانحناء الأقصى | 2000 * 2000 مم |
| الحد الأدنى لحجم الانحناء | 250 * 200 ملم |
| عرض فاصل الألومنيوم | 6-27 أ |
| نصف قطر القوس | 60 درجة -150 درجة |
| 6A-16A | |
| خطأ الأبعاد: | ≤ ± 0.5 مم |
| خطأ الزاوية | ≤ ± 1º |
| 1 م * 1 م فاصل ألومنيوم | 17 ثانية |
| مزود الهواء | ≥0.65 ميجا باسكال |
| إجمالي الطاقة | AC220 / 380V 50 هرتز 2.5 كيلو واط |
| البعد | 10500 مم * 2200 مم * 2600 مم |
المكونات الرئيسية لماكينة ثني المباعد
| اسم | ماركة |
| PLC | الألمانية سيمنز |
| جهاز كهربائي منخفض الجهد | الألمانية سيمنز |
| أجهزة السيارات | الألمانية سيمنز |
| سائق مؤازر | الألمانية سيمنز |
| تناوب | اليابان أومرون |
| ثلاثي | تايوان AIRTAC |
| اسطوانة | تايوان AIRTAC |
| شاشة لمس | WEINVIEW تايوان |
| تبديل الطاقة | تايوان تميل |
| يرشد | تايوان TBI |
| صمام الملف اللولبي | تايوان AIRTAC |
| المستشعر | السيارات الكورية |
روبوت الختم
² تطبيق
LJTJ2535 / LJTJ2025 هو أحدث روبوت أوتوماتيكي لختم الزجاج العازل العمودي.يتم استخدامه لطلاء الزجاج المزدوج المزجج من خلال خلط المكون A والمكون B معًا وفقًا لنسبة معينة.يتم تطبيقه على زجاج مزدوج / ثلاثي / ذو شكل متدرج (اختياري) مع أداء مستقر وتشغيل سهل.
1 ، يتم وضع الرأس الميكانيكي في المقدمة
حقق الاتصال الحقيقي بخط IG عند عمل الزجاج المتدرج.
2 ، وظيفة التخزين
يمكنه تخزين ثلاث قطع من الزجاج العازل على ثلاثة أحزمة (أقل من 1.8 متر) ، يحتاج إلى مجموعتين إضافيتين من محركات المؤازرة وأنظمة التحكم.
3 ، ثمانية الماكينات
يستخدم الروبوت ثمانية أجهزة YASKAWA ، أربعة منها تتحكم في أجزاء النقل ، وفي أربع أجهزة أخرى ، يتحكمون في المصاص ، والرفع ، والقيادة ، والحركة إلى الأمام والخلف والدوران.
نظام غراء واحد
مجهزة بمكون واحد ومكون ب واحد.
دضعف أنظمة الغراء(اختيار )
مُجهزة بمجموعتين من المكونات A ومجموعتين من المكونات B ، والتي يمكن استخدامها لنوعين من المواد المانعة للتسرب ، مثل مطاط السيليكون ، ومطاط الكبريتيد ، والمواد اللاصقة الهيكلية للسيليكون.
ضعف الثلاثي على شكل / صعدت الزجاج وظيفة (اختياري)
مع تطور تقنية التحديث ، يمكن لروبوت الختم طلاء ثمانية أكواب على شكل وفقًا لسوق الزجاج. (لكنها وظيفة اختيارية ، قبل الطلب يجب أن تؤكد هذه الوظيفة الشركة المصنعة)
صمام كهربائي نسبي: فوهة المطاط تناسب الفجوة الزجاجية أكثر كمالا وثباتا.
مضخة أ &المضخة ب
استخدم Taiwan-Airtac
الحافة الزجاجية والزاوية ممتلئ بدون فقاعات هواء ، سطح أملس ، لا حاجة لتحريك الزاوية
ناقل الحركة المتزامن بالحزام
لجعل الزجاج ينتقل بسلاسة مع تحديد المواقع بدقة
صمام تبديل الهواء المضغوط والكهرباء: ضمان التبديل التلقائي الكهربائي والأداء المستقر والطلاء الموحد.
