تفاصيل المنتج:
|
اسم الإنتاج: | سيارة مصاصة زجاج | تطبيق: | تحميل الزجاج |
---|---|---|---|
وزن: | 300 كجم / 500 كجم / 900 كجم | باستخدام: | رفع الزجاج |
ضمان: | سنة واحدة | قوة الآلة: | 4kw |
تسليط الضوء: | أنظمة رفع الرافعة الفراغية 500 كجم,أنظمة رفع الرافعة الفراغية 300 كجم,أكواب شفط زجاج السيارات 500 كجم |
500Kg مصاصة سيارة
وصف المنتج:

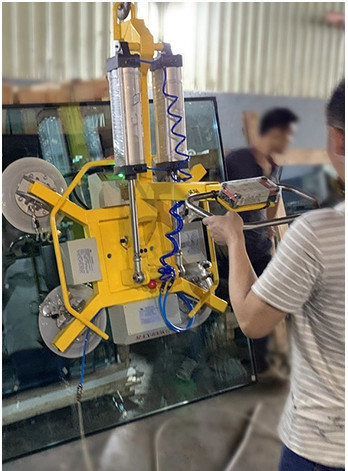

سيارة كأس الشفط الزجاجي تعمل بالكهرباء والهيدروليكي.يتكون النظام بأكمله من جهاز تفريغ كهربائي ، وجهاز أداء كهربائي ، وجهاز أداء هيدروليكي ، ونظام محرك كهربائي ونظام حماية أمان ، والذي يمكنه تحقيق عملية التثبيت والرفع وحمل الزجاج إلى موضع معين.يمكن أيضًا تجميعها في نماذج مختلفة للتكيف مع الأنظمة المختلفة.
معلومة | تفاصيل |
مناسب للرفع |
خصائص المواد: سطح أملس / غير مسامي مثال: الزجاج المسطح وزجاج المباني وأنواع مختلفة من معالجة الزجاج والزجاج الخاص |
وزن | 500 كجم |
二 فريددي
اسم | النوع: FVL-CS500-10 500 كجم |
قدرة تحميل آمنة |
500 كجم ،
|
مقاس الجسم | 2850 مم * 1200 مم * 1750 مم |
وصف المصاصون | مطاط أسود ، مقاوم للتآكل ، |
قوة | 200Ah (24V) * 4 قطع |
قوة الشحن |
110 فولت ~ 240 فولت ، 50/60 هرتز |
قوة الآلة | 4KW |
وزن | 500 كجم |
مادة مناسبة | زجاج |
باستخدام الطريق | التشغيل اليدوي |
وزن المنتج |
1500 كجم |
مستوى الضوضاء
|
أقل من 70 ديسيبل |
三 فريددي
إمالة هيدروليكية 180 درجة لأعلى ولأسفل مع التوقف في أي وضع. | |
دوران رأس هيدروليكي يسارًا ويمينًا 90 درجة مع التوقف في أي موضع. | |
رفع هيدروليكي لأعلى ولأسفل حتى 4000 مم. | |
المهام |
تمديد ذراع الرفع الهيدروليكية إلى 1000 مم. |
سيارة كهربائية ، التحكم عن طريق عجلة القيادة | |
تحريك هيدروليكي يسار ويمين 90 درجة | |
إعادة الشحن عندما تكون الكهرباء أقل من 30٪ | |
تعليمات | نظام عدم رجوع Accum ونظام تعويض الفراغ |
四 الأجزاء الرئيسية للجهاز
1. جزء الالتصاق الكهربائي بالكامل:
● يحتوي كمبيوتر القيادة على جهاز حماية للجهد المنخفض من التيار الزائد لمنع انخفاض الجهد بشكل فعال من إلحاق الضرر بالنظام الكهربائي.
● محطة ضخ هيدروليكية عالية الأداء
● مُجهزة بمفتاح حد إلكتروني ، يمكنها التحكم بدقة في ارتفاع الرفع الأقصى للجسر ، وحماية محرك الرفع بشكل فعال وإطالة استخدام المحرك.
الحياة.
● يتميز محرك الدفع بالقوة القوية والأداء المستقر والضوضاء المنخفضة.
● بطارية صناعية للسيارة الكهربائية بالشفط ، مزودة بشاحن ذكي مطابق ، مع وظيفة إيقاف التشغيل التلقائي ، والشحن بالكامل
ليست هناك حاجة للمراقبة في الموقع.

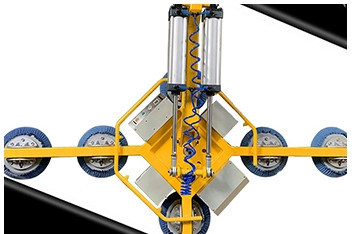

2. آلية كوب الشفط: تم تصميم إطار كوب الشفط على شكل مستطيل وملحم بواسطة أنبوب مربع وأنبوب مستطيل ، وهو آمن ومتين.يتم توزيع أكواب الشفط بالتساوي ، بحيث تكون القوة متساوية وثابتة بعد امتصاص الزجاج ، ويمكن تعديل موضع كوب الشفط في الإطار المستطيل بأكمله للتكيف مع المواصفات المختلفة للزجاج.حمل العمل 500 كجم ، التحكم في القوى العاملة بسرعة المشي.
3. كوب الشفط: إنه يستخدم كوب شفط مطاطي ثابت النقطة ، كل كوب شفط يمكن فتحه وإغلاقه بشكل مستقل للتكيف مع المواصفات المختلفة للزجاج.بالنسبة لفشل الطاقة غير الطبيعي ، يمكن للمطاط ذو النقطة الثابتة أن يحافظ بشكل فعال على الضغط السلبي في جسم كوب الشفط يتناقص ببطء ، وذلك للحفاظ على قطعة العمل لفترة زمنية معينة.إسقاط.
4. آلية التقليب: يقود قضيب الدفع الهيدروليكي حامل كوب الشفط لتحقيق انقلاب 0-90 درجة.
5. آلية الدوران: استخدم المخفض + الترس لقيادة حامل كوب الشفط لتحقيق دوران 0-360 درجة.
6. جزء الفراغ: اعتماد مضخة فراغ خالية من الزيت DC مستوردة + صمام فحص + صمام ملف لولبي مدخل + مرشح + مستشعر ضغط رقمي للمدخل + صمام كروي للتحكم في تجويف كوب الشفط الفردي لتحقيق امتصاص سريع ومستقر وإطلاق الزجاج.
7. نظام الإنذار: عندما ينخفض ضغط فراغ النظام من الحد الأعلى (85٪) إلى الحد الأدنى (55٪) ، يتم تشغيل إنذار الضغط المنخفض ، ويتحكم النظام في مضخة التفريغ لتجديد الضغط تلقائيًا حتى الحد الأعلى تم الوصول إلى حد ضغط الفراغ ، مما يضمن بشكل فعال سلامة الزجاج خلال عملية المناولة.
五 عملية العمل
(10) قم بتشغيل قضيب الدفع لسحب الالتصاق إلى إطار باب كوب الشفط ، ثم الخروج من إطار الباب ؛ثم حرك أداة الالتصاق للانتقال إلى الزجاج المراد التعامل معه ، وكرر الخطوات من 3 إلى 9 لإكمال نقل الزجاج مرة أخرى.
6 ،حدود
اسم | سوآخرون | حدود | |
1 | شكل محرك الأقراص | 电动 | |
2 | أسلوب القيادة | 步行 式 | |
3 | معدل الحمولة | كلغ | 1500 |
4 | مسافة مركز التحميل | مم | 600 |
5 | ارتفاع الرفع | مم | 3000 |
6 | الارتفاع عند سحب القنطرة | مم | 2000 |
7 | الارتفاع بعد سقوط اللاصق المطاطي | مم | 1000 |
8 | طول الماكينة | مم | 2850 |
9 | عرض الآلة | مم | 1200 |
10 | نصف قطر الدوران | مم | 2500 |
11 | سرعة القيادة حمولة كاملة / بدون حمولة | كم / ساعة | 5 |
12 | سرعة الرفع حمولة كاملة / بدون حمولة | تصلب متعدد | 0.06 / 0.13 |
13 | سرعة الهبوط حمولة كاملة / بدون حمولة | تصلب متعدد | 0.13 / 0.10 |
14 | قدرة التسلق القصوى حمولة كاملة / بدون حمولة | ٪ | 6/15 |
15 | قيادة قوة المحرك | كيلوواط | 1.2 |
16 | رفع قوة المحرك | كيلوواط | 2.2 |
17 | ضوضاء السيارة | ديسيبل (أ) | 70 |
18 | جهد البطارية / السعة | الخامس / آه | 24/200 |
19 | الشاحن | الخامس / أ | 24/15 |
20 | وزن الآلة | كلغ | 1500 |
منتج ذو صلة بـ LIJINAG GLASS
آلة تحميل الزجاج الأوتوماتيكية لمعالجة الزجاج العازل
إلJASP3525 طاولة تحميل عمودية لآلة الزجاج العازل
أ.الأداء الفني:
1. جميع الإطارات الرئيسية للمعدات تستخدم مجموعات أنابيب فولاذية مستطيلة عالية الجودة ذات معايير وطنية ملحومة ومزودة بمسامير.
2. يستخدم نظام التحكم الكهربائي للمعدات وحدات كهربائية ماركة Schneider ؛يستخدم التحكم في البرنامج وحدة تحكم قابلة للبرمجة مستوردة من SIMENS ، مزودة بلوحة تعمل باللمس.
3- تم تصميم الآلة بمظهر موجز وتتوافق مع المصنع الحديث بعلامات آمنة ، ومرجع إلى معيار Euro IEC من التصميم حتى التصنيع والتركيب.
معلومات تقنية | |
ماكس حجم الزجاج | 2500 * 3500 مم |
2000 * 2500 مم | |
سماكة الزجاج | 3-12 ملم |
مصدر الهواء | 0.8 ميجا باسكال |
قوة | 3P 380V / 1P + N 220V 50Hz 38KW |
حجم الماكينة | 3200 * 2800 * 1800 مم |
2600 * 2800 * 1800 مم |
ب.المعلمة التقنية بشكل أساسي:
1.تحميل حجم الزجاج الأقصى: LXW = 3500 × 2500 مم
تحميل دقيقة.حجم الزجاج: LXW = 800 × 600 مم
سمك الزجاج: (3-10 مم)
2-أبعاد جدول التحميل تقريبًا:
LXWXH = 3700 مم × 2800 مم × 2500 مم + الدعم السفلي 530 مم (± 30 مم)
3- تستخدم طاولة التحميل العمودية محرك سيرفو كنظام قيادة وجميع المحركات ذات السرعات المتغيرة بشكل لا نهائي ، وسرعة النقل لهذا الجدول هي 2-35 م / دقيقة ؛ وقت دورة التحميل: 35S
4. يعتمد مغلق بالكامل عقدة يتحكم نظام لتحديد المواقع بدقة للجهاز ونظام التشغيل المستقر ؛ وصف التكوين
5.حركة أفقية للذراع المائلة يتم التحكم فيها بواسطة محرك مؤازر وعلبة تروس دقيقة ، محرك رف التروس ؛
6. هيكل الرفع: محرك سيرفو والتحكم الدقيق في صندوق التروس ومحرك الحزام المتزامن.
7. هيكل إمالة إطار أكواب الشفط: محرك سيرفو والتحكم الدقيق في صندوق التروس و كرنك توصيل عصا قيادة؛
8. هيكل النقل السفلي ، محرك سيرفو والتحكم الدقيق في صندوق التروس ومحرك السلسلة.
9. 4 محاور تحكم رقمي بالكامل مع تحديد المواقع بدقة ومرونة سريعة.يمكن أن تكون كل السرعة
قابل للتعديل حسب سرعة خط الإنتاج.
10.Super HMI يراقب حالة تشغيل المعدات ومعلمات النظام ؛يمكنه ضبط البيانات وفقًا لارتفاع وزاوية مختلفة للحامل الزجاجي وأيضًا الإعداد المسبق أو تسجيل التحول الحالي للإنتاج.
11.نظام المضخة الفراغية: مضخة تفريغ ذات شفرة دوارة أحادية الكتلة عالية الفعالية ؛
أكواب الشفط: تستخدم أكواب الشفط PF المستوردة من نوع 120 مم
12. مزود ضغط الهواء: 5-7 بار ، 30 لتر / دقيقة ؛ إمداد الهواء المضغوط: 5-7 بار ، 30 لتر / دقيقة ؛
13.Power Supply: 380V ، 50HZ ، 3 مراحل ،
كآلة تصنيع الزجاج العازل الاحترافية في الصين ، باستثناء المواد مثل غربال Moleculaer وفاصل الألمنيوم ومانع التسرب.نحن جيدون في تطوير وإنتاج خط إنتاج معالجة الزجاج العازل العمودي الأوتوماتيكي ، آلة إزالة الزجاج العمودي المنخفض ، خط إنتاج الزجاج الآلي للعزل الآلي وما إلى ذلك.
س: ما هو مصطلح الدفع؟
ج: يمكن التفاوض على T / T و L / C وشروط الدفع الأخرى.
س: حول هذا الجهاز ، ما هو الضمان؟
ج: 1). ضماننا لمدة 12 شهرًا.
2) دعم فني 24 ساعة عن طريق البريد الإلكتروني أو الاتصال
3). دليل اللغة الإنجليزية ودروس الفيديو
4) سنوفر الأجزاء المستهلكة بسعر الوكالة
5) .24 ساعة على خدمة الإنترنت كل يوم ، دعم فني مجاني.
س: ماذا عن الضمان الخاص بك؟
ج: بشكل عام ، ضماننا هو سنة واحدة.خلال فترة الضمان ، يمكننا تقديم الدعم الفني ، وردود الفعل إليك في غضون 24 ساعة ومساعدتك في إصلاح وحدة التحكم في المشكلة بحرية ، حتى لو لم تكن من مصنعنا
س: هل يمكننا زيارة المصنع الخاص بك قبل الطلب؟
ج: نعم ، نرحب ترحيبا حارا وندعوك بإخلاص أو فريقك لزيارة مصنعنا ، وسوف نساعد في ترتيب الفندق واصطحابك من المطار.
س: ما هو مصطلح التسليم؟
ج: في معظم الأوقات ، لدينا مخزون في المصنع.إذا لم يكن هناك مخزون ، فعادة ما يكون وقت التسليم 15-20 يوم عمل بعد استلام الإيداع.إذا كنت في حاجة ماسة ، فيمكننا التفكير في إجراء ترتيبات خاصة لك.
س: ماذا عن التعبئة للآلة ، هل هي محمية بأمان أثناء النقل؟
ج: غرفة الاختبار معبأة بصندوق خشبي للتصدير القياسي للحزمة الخارجية وفيلم ممتد للحزمة الداخلية ، ولن تتضرر.لقد قمنا بتسليم العديد من آلات الاختبار للخارج عن طريق البحر أو الجو دون تلف.
