تفاصيل المنتج:
|
| آلة الإنتاج: | آلة قطع الزجاج الأوتوماتيكية | الحد الأقصى لحجم الزجاج: | 2600 * 2000 |
|---|---|---|---|
| نظام مؤازر: | محرك سيرفو ياسكاوا | سمك الزجاج: | 3 - 19 ملم |
| دقة القطع: | ± 0.15 | سرعة القطع: | 0-200 م / دقيقة |
| تسليط الضوء: | آلة قطع الزجاج CNC بمحرك مؤازر,آلة قطع الزجاج CNC للزجاج ig,طاولة قطع الزجاج الأوتوماتيكية بمحرك مؤازر |
||

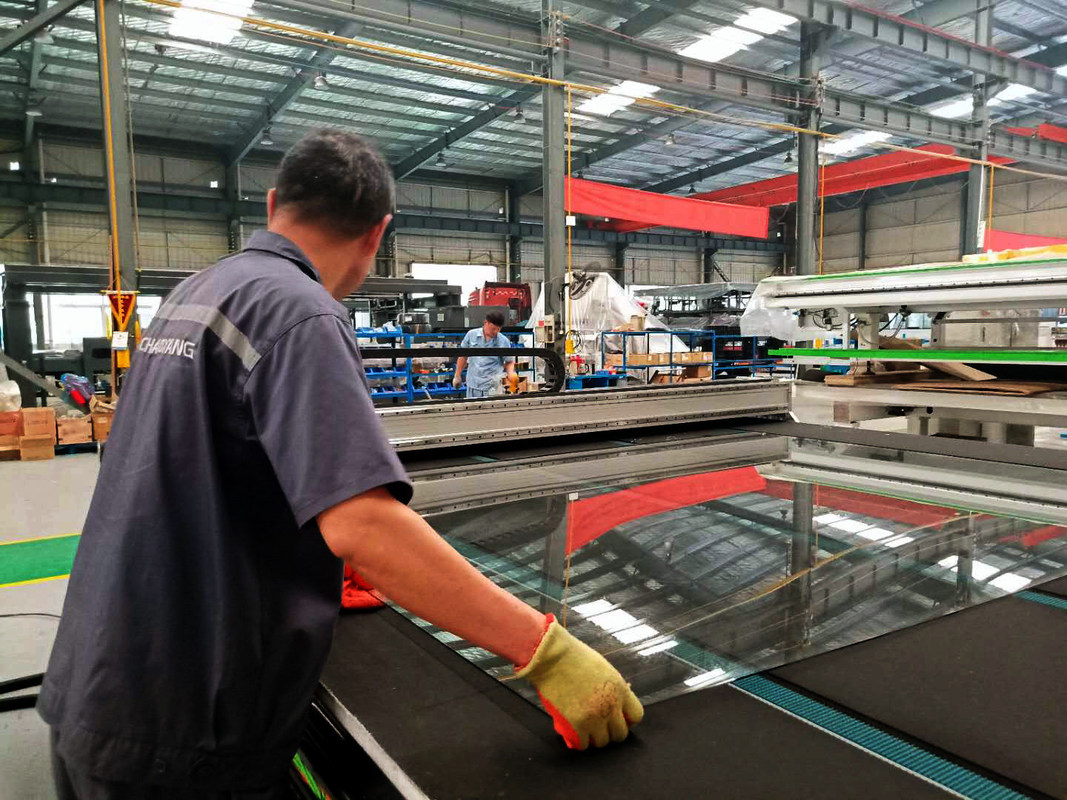

يتمثل مبدأ عملها في نقل الزجاج المقطوع عن طريق نقل الحزام إلى طاولة العمل ، وإدخال موضع الزجاج تلقائيًا من خلال نظام المسح الكهروضوئي ، ثم يتحرك رأس القطع مع عجلة الماس على حامل القاطع على طول اتجاهات X و Y على التوالي عن طريق التحكم في البرنامج ، الورقة.يتم استخدام جهاز التحكم في الحركة CNC في جزء التحكم بالماكينة ، ويتم استخدام محرك سيرفو AC المتقدم في جزء القيادة.
طاولة القطع الأوتوماتيكية: تتكون من آلية الهيكل ، آلية الشعاع ، آلية طاولة العمل ، آلية سكين القطع ، آلية النقل ، آلية تحديد المواقع الكهروضوئية ونظام التحكم الكهربائي.
راجع "تعليمات استخدام طاولة قطع الزجاج الأوتوماتيكية بالكامل"
1 ، يتم لحام مادة الهيكل وتشكيلها بواسطة فولاذ الجسر المعياري الوطني المحتوي على المنجنيز (Q345A) بعد معالجة الشيخوخة.الخصائص الميكانيكية الشاملة ، اللدونة وخصائص اللحام لهذا النوع من الفولاذ جيدة.تتم معالجة الإطار ككل ، وقد تم تحسين استقرار ودقة المعدات بشكل كبير عن طريق تلطيف معالجة الشيخوخة لضمان استقرار المنتج.بعد عملية إزالة الصدأ الخاصة ، تتم إزالة بقع الصدأ السطحي وطبقة الأكسيد.يتم رش الطبقة العلوية بدهان إيبوكسي عالي الجودة ويتم رش الطبقة العلوية بطلاء عالي الجودة للسيارات.
2 ، من خلال تحليل برنامج الهيكل الاحترافي ، تضمن المعدات الاستقرار والتوازن الديناميكي والقوة الميكانيكية لتحقيق أفضل تطابق مثالي ، وتضمن عدم تشوه هيكل الجدول.
3 ، الجهاز لديه وظيفة إعادة تعيين مفتاح واحد.يمكنه إكمال جميع الاستعدادات قبل البدء تلقائيًا عن طريق النقر على شاشة اللمس ، مما يحسن بشكل كبير من كفاءة العمل.
4 ، ترتيب معقول للكابلات وأنابيب الغاز وختم كامل
5 ، تم اعتماد دليل خطي صامت عالي السرعة لقضيب التوجيه ، والذي يتميز بدقة قطع عالية وضوضاء منخفضة.
6 ، يتم استخدام محرك سيرفو ياباني متقدم Ankawa في جزء القيادة ، مما يجعل المعدات موثوقة ، وخطأ صغير وفعال.
7 ، يستخدم صمام الملف اللولبي النسبي الياباني SMC لقطع الأرز.يتم ضبط الضغط تلقائيًا وفقًا لسمك الزجاج.يدور رأس القاطع 360 درجة ، ويقطع القاطع العلوي والسفلي (يمكن قطع أي خط مستقيم وجميع أنواع الزجاج ذي الأشكال الخاصة بدقة).
8 ، رأس السكين مجهز بوظيفة حماية السكين.إذا سقط رأس السكين خارج الزجاج أو الفجوة الزجاجية ، يتوقف البرنامج تلقائيًا ، مما يمنع بشكل فعال تلف الأجزاء والزجاج.
9 ، محرك مزدوج عالي السرعة (مؤازرة كبيرة بالقصور الذاتي Yaskawa) يضمن سرعة القطع والطلاقة
10 ، جهاز ناقل ، جهاز نقل أوتوماتيكي متزامن ، مناسب لنقل الزجاج العلوي والسفلي ، تنظيم سرعة تحويل التردد ، مستقر وسهل لتحسين سرعة النقل
11 ، جهاز تحديد المواقع ، نظام تحديد المواقع الكهروضوئية
12 ، وظيفة التعويض ، أداة تعويض الانحراف ، تعويض التخليص ، تعويض الملعب
ملاحظة: بناءً على تاريخ التسليم والتحسين الفني ، تحتفظ شركة الإنتاج بالحق في استبدال الأجزاء المشتراة من نفس العلامة التجارية.
| اقصى حجم | 2600 × 2000 مم |
| سماكة | 3 ～ 19 ملم |
| دقة القطع | ± 0.15 |
| دقة قطع الزجاج ذو الشكل الخاص | ± 0.20 |
| سرعة القطع | 0-200 م / دقيقة |
| سرعة النقل | 0-25 م / دقيقة |
| حجم الآلة | 9600 × 2800 × 900 ± 20 ملم |
| ارتفاع طاولة العمل | 900 مم ± 20 مم |
| وزن | 2600 كجم |
| إجمالي الطاقة للمعدات | 5-8 كيلو واط |
تحكم الحركة:
1) سرعة التشغيل السريع ، التشغيل السلس ، دقة التحكم العالية ، هيكل وحدة التحكم ؛
2) واجهة الإنسان والآلة بسيطة وسخية ، وتعديل المعلمة بسيط ، والمعلمات التي يجب تعديلها من قبل المشغلين أقل ، وبسيطة وبديهية ، ومتطلبات المشغلين منخفضة.
3) يتم ضبط وضع قطع خط الأنابيب ، ووضع قطع المواقع الكهروضوئية ووضع القطع المباشر بحرية من خلال الخيارات.يمكن تبديل وضع القطع الأوتوماتيكي ووضع التشغيل الهوائي في أي وقت أثناء المعالجة.
4) برمجة تعشيش مكتبة الرسوم ، حدد شكلًا خاصًا من المكتبة ، وقم بتعيين المعلمات ذات الصلة ، وكمية المعالجة ، والتداخل التلقائي ، وتوليد مسار المعالجة ؛
5) التخزين الكامل لمخزون ضغط الزجاج ، بمجرد إدخال وحفظ ضغط القطع لكل سمك مواصفة ، يمكن استدعاؤه مباشرة ؛
6) تتبع وعرض مسار المعالجة في الوقت الحقيقي ، وتسجيل إحداثيات الحركة في الوقت المناسب ، وحالة المحور ، وحالة I / 0 ، والتسجيل التلقائي لتشخيص الأخطاء والإنذار ؛
7) تلقي مجموعة متنوعة من مستندات المعالجة Super Package Software ، ملف AUTOCAD DXF ، يحتوي النظام على برنامج تحرير الرسومات الخاص به (تمامًا مثل طريقة تحرير Paul) ؛
8) برمجة تعشيش مكتبة الرسوم ، واختيار شكل غير طبيعي من المكتبة ، وتحديد المعلمات ذات الصلة ، وكمية المعالجة ، والتداخل التلقائي ، وإنشاء مسار المعالجة ؛
9) وظيفة الفرز لملفات فئة DXF ، بما في ذلك أقرب نقطة ونقطة دخول أو حسب لون الرسومات في اتجاه عقارب الساعة والفرز عكس اتجاه عقارب الساعة وخيارات أخرى.يتم تحقيق التبديل بين القطع أحادي الطور والقطع ثنائي الاتجاه.
10) وظيفة تحديد المواقع الكهروضوئية ، وفقًا للموضع الفعلي وزاوية الانحراف ، يتم ضبط القطع تلقائيًا ؛
11) وظيفة التعويض: تعويض غريب الأطوار للأداة ، تعويض التخليص ، تعويض الملعب ؛
12) جميع أنواع الحماية: بما في ذلك الحد الناعم والصلب ، وحد ضغط القاطع ، والتحكم في التوقف في حالات الطوارئ الخارجية وما إلى ذلك.
برنامج التحسين:
آلات معالجة الزجاج العازل: تستخدم آلة شطب فيلم الزجاج العمودي المنخفض لتصنيع الزجاج المزدوج لحذف الفيلم على الزجاج المنخفض بسرعة عالية.يمكن لآلة الحذف حذف الزجاج المستطيل والزجاج ذي الشكل ، ولديها 6 محركات مؤازرة.
الوصول إلى الزجاج في اتجاهين
احذف الزجاج المنخفض الفضي المزدوج والثلاثي
قم بقياس حجم الزجاج تلقائيًا
تمييز الأسطح المنخفضة الإلكترونية تلقائيًا
حذف الحواف قابل للتعديل
يمكن تدوير الرأس بزاوية 360 درجة بجهاز أوتوماتيكي كامل وآمن
نظام التحكم PLC ، واجهة شاشة تعمل باللمس
ستة أنظمة تحكم مؤازرة
نظام التحكم الذكي ، يمكنه التعرف على معالجة الدُفعات
| ماكس حجم الزجاج | 2500 مم * 4500 مم |
| حجم الزجاج الأدنى | 350 مم * 500 مم |
| عرض العجلات | 10 مم ، 12 مم ، 15 مم |
| عرض الحذف | 10 مم - 150 مم |
| سماكة الزجاج | 3-15 ملم |
1. ما هي وظيفة آلة حذف الفيلم؟
وتتمثل الوظيفة الرئيسية في إزالة الفيلم الحواف لزجاج Low-e
2. لماذا يجب حذف فيلم Low-e الزجاجي؟
لمنع تأكسد الفيلم عند تصنيع الزجاج العازل.
3. ما الزجاج الذي يجب حذفه؟
عندما الزجاج Low-e خارج الخط
4. بالإضافة إلى استخدام آلة حذف الفيلم العمودي لحذف الفيلم ، ما هي الطرق الأخرى التي يمكن من خلالها إزالة الفيلم؟
آلة تجليخ الحواف اليدوية الأفقية ، آلة طحن الحواف الثنائية ، آلة طحن الحواف الأربعة ، آلة القطع ، إلخ
5. ما هي مزايا استخدام فاصل الفيلم؟ما هي العيوب؟ما هي مزايا استخدام طرق أخرى؟ما هي العيوب؟
من خلال آلة إزالة الفيلم العمودية الخاصة بنا ، يمكن توصيلها للاستخدام ، وتوفير العمالة ، وتأثير إزالة الفيلم جيد ، وتسطيح الزجاج جيد ، ويمكن أن يكون بالإضافة إلى زجاج اللوحة الكبيرة.العيب هو زيادة طول الخط بأكمله ، وتغطية مساحة كبيرة.
تأثير إزالة الفيلم اليدوي ضعيف ، سرعة بطيئة.الآخرون عبارة عن إزالة الفيلم قبل التقوية ، لأن وقت تسخين الزجاج الأبيض والزجاج Low-e أثناء التقوية ليس هو نفسه ، فسوف يتسبب ذلك في تشوه الزجاج ، والميزة لا تحتاج إلى استثمارات عالية جدًا.
6. هل الزجاج قبل تقوية فيلم التقسيم لا يزال جيدًا بعد تقوية فيلم التقسيم بشكل جيد؟لماذا هذا؟
بعد التقوية ، تكون إزالة الفيلم جيدة ، وتشوه الزجاج صغير.
7. ما هي ماركة PLC ، محرك سيرفو ، محول التردد المستخدم لحذف الآلة؟
في الوقت الحاضر ، محرك سيرفو دلتا PLC ومحرك ، دلتا العاكس وشنايدر
8. ما هو عدد الأقسام التي تقسم آلة حذف الفيلم إليها؟ما هي أبعاد كل جزء؟ما هي الأدوار؟
تنقسم آلة حذف الفيلم إلى ثلاثة أقسام ، القسم الأول أو الثالث 2.2 متر ، بشكل أساسي لإدخال الزجاج وإخراج وتخزين الزجاج ، القسم الأوسط 5.3 متر ، بشكل أساسي لحذف الفيلم.
9. هل يمكن للجهاز التمييز بين سطح فيلم low-e؟
يمكن الكشف عن طبقة الفيلم تلقائيًا.
10. هل تحتاج إلى إدخال طول وعرض الزجاج عند استخدام مزيل الفيلم؟
لا ، تم اكتشافه تلقائيًا.
