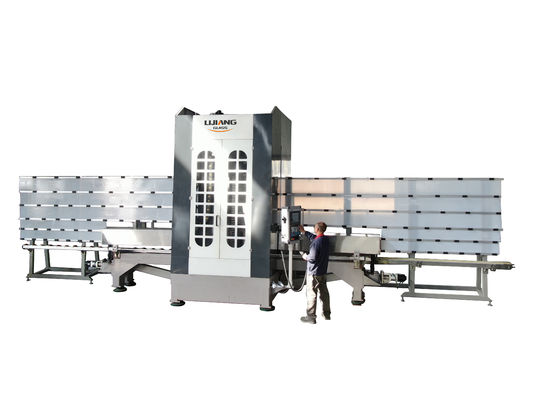

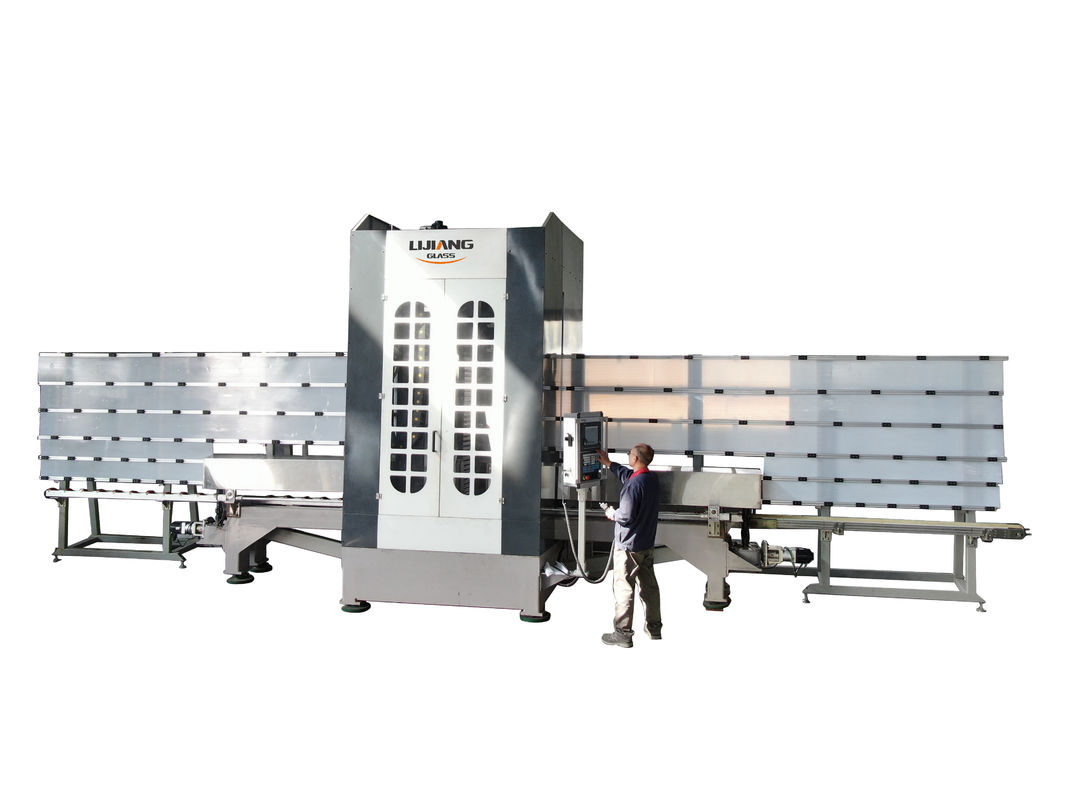

آلة الحفر والطحن الرأسي CNC

1,الوصف:

آلة الحفر والطحن للزجاج من طراز "ليجيانغ غلاس" عالية التقنية يمكنها أن تقوم بأعمال معقدة في وقت قصيروالورقة المعالجة هي من المستوى العالي الذي أدرك للحصول على آلة CNC مع أقل استثمار.

يطبق مركز عمل CNC العمودي نظام التشغيل والتحكم العددي لتحقيق إدارة ديناميكية لكل محور والتحكم الدقيق في السرعة.لذا فإن الشكل دقيق والورقة المعالجة ذات جودة عاليةإنها آلة الحفر والطحن الرأسي CNC لمعالجة الرسومات البسيطة والمعقدة ويتميز بأحدث التقنيات.سرعة عالية وسهولة التشغيل.

يمكن للآلة أن تتعامل تلقائياً مع وظائف الحفر والطحن المعقدة على الزجاج المسطح الكبير.تبدأ الآلة في تنفيذ البرنامج المعد على الحفر، الطحن، الخ

مرونة نظام التحكم يمكن أن تلبي متطلبات المنتجات المختلفة، يتم الانتهاء من العمل بأكمله تلقائيا.حائط ستائر زجاجية الخ) وظيفة تشمل:

• الحفر
• طحن

2,الهيكل

الجهاز العمودي لعملية الزجاج؛ مع جميع الأجزاء الرئيسية مغطاة بحماية. الهيكل مريح لتحميل وتفريغ الجهاز واحتل مساحة أقل.كما يمكن أن تقلل من العقبة وسهلة لمعالجة ورقة الزجاج، أو حتى الميزة لنظام مياه التبريد.

3البرمجيات

برنامج بايننج تم تطويره من قبل فريق تكنولوجيا المعلومات لدينا. لديه أنماط مشتركة في النظام. لذلك تحتاج فقط إلى إدخال المعلم ثم يتم إنشاء أفضل طريق تلقائيًا.

برنامج Baineng سهل التعلم والتشغيل. تحتاج فقط إلى نقل CAD2000.dxf إلى برنامج Baineng ، ثم يمكن أن تولد تلقائيًا الرموز.

عملية التشغيل:

استيراد الملف→تحديد السطور→تحديد المعلمات→تحديث المعلمات→توليد الرموز

1) تثبيت برنامج Baineng CAM على نظام Windows، يمكن للمستخدم رسم أشكال مختلفة على CAD، ثم توليد الرمز بواسطة CAM لبدء المعالجة تلقائيًا.

2) تطوير برنامج ماركو الملكي للأبواب المستخدمة بشكل شائع، مثل باب الاستحمام، الباب المرفق، المفصل الأرضي وما إلى ذلك، ويمكن ملء الحجم الصحيح أثناء المعالجة، لا حاجة لجعل رسم CAD.

3) تم تطوير وظيفة التعرف على رموز المسح الضوئي للطلبات الصغيرة.

4وظائف

ويمكن استخدام الآلة لحفر، طحن، حفرة، ورفع الزجاج المسطح. لذلك فهي أفضل حل للثقوب والحفرات والقطع.

بعض الأدوات لمعالجة:

المعالجة على الزجاج:

5الطلبات

يمكن تطبيق الآلة في الإنتاج الجماعي لأبواب دش بدون إطار، باب منزلق، جدار ستائر زجاجية، الخ.

6مكونات الآلات

7. قطع مع آلة

8.المعلمات التقنية

	机型MODEL	BN-V3015	BN-V3712	BN-V3720	BN-V4720	BN-V4525
	أقصى حجم لمعالجة الزجاج الحجم الأقصى للزجاج	3000*1500ملم	3700*1200ملم	3700*2000ملم	4700*2000ملم	4500*2500ملم
	أقصى حجم لمعالجة الزجاج الحجم الدقيق للزجاج	1000*500ملم	1000*500ملم	1000*500ملم	1000*500ملم	1000*500ملم
	سرعة تحويل المحور الرئيسي سرعة الفولاذ	0-12000/دقيقة	0-12000/دقيقة	0-12000/دقيقة	0-12000/دقيقة	0-12000/دقيقة
	الكهرباء الإجمالية الطاقة الإجمالية	11 كيلوواط	11 كيلوواط	13 كيلوواط	13 كيلوواط	13 كيلوواط
	طاقة المحور الرئيسي قوة الغزل	5.5 كيلوواط	5.5 كيلوواط	7.5 كيلوواط	7.5 كيلوواط	7.5 كيلوواط
	ضغط الهواء ضغط الهواء	0.7Mpa	0.7Mpa	0.7Mpa	0.7Mpa	0.7Mpa
	وزن الجهاز وزن الجهاز	6000 كيلوغرام	6500 كجم	7000 كجم	7500 كجم	8000 كجم
	حجم الجهاز حجم الجهاز	8700*1700*3300ملم	9400*1900*3000ملم	9400*1900*3800ملم	10400*1900*3800ملم	10200*1900*4300ملم
	ضخامة الزجاج سمك الزجاج	4-30MM	4-30ملم	4-30ملم	4-30ملم	4-30ملم
	مستوى الكهرباء معيار الكهرباء	380 فولت / 50 هرتز	380 فولت / 50 هرتز	380 فولت / 50 هرتز	380 فولت / 50 هرتز	380 فولت / 50 هرتز
	轴数 عدد المحاور	3AXIS	المحور الثالث	3Aixs	المحور الثالث	3Aixs

9استعد للتدريب والتركيب

1) إعداد 8 أجزاء من ألواح الفولاذ في حجم 300 * 300 * 5mm.ضع الألواح على أقدام تحمل

من الجهاز

2) الهواء المضغوط إلى 0.7-0.8MPA أو إعداد ضاغط الهواء.

3) أنبوب الهواء في قطر 10 ملم ((الطول سيكون وفقا لمساحة التثبيت).

4) دائرة الطاقة:3*62 و 2*42 ((الطول سيكون وفقا لمساحة التثبيت)

5) مفكّك دائرة تحكم الطاقة المستقل ((3P45A)

6) 10-20طن جاك رفع ((ضبط مستوى الجهاز).

7) ويندوز 7 مع 32 بت الكمبيوتر

10مبدأ مفصل

1) ضمان مجاني لمدة سنة واحدة بعد التثبيت

2) يتحمل المشتري تكاليف تذاكر الطيران ذهاب وعودة والفنادق والمواد الغذائية والحركة المحلية.

3) تكاليف التثبيت والتدريب: 100 دولار أمريكي / يوم / شخص بالإضافة إلى جميع التكاليف المذكورة في 2.

4) أيام العمل: يجب أن يعمل المهندس من الإثنين إلى الجمعة. ثمانية ساعات في اليوم.

5) متطلبات الفندق: فندق الأعمال القياسي ، مع حمام مستقل ، دش متاح ، تنظيف ، مستوى متوسط على المستوى المحلي

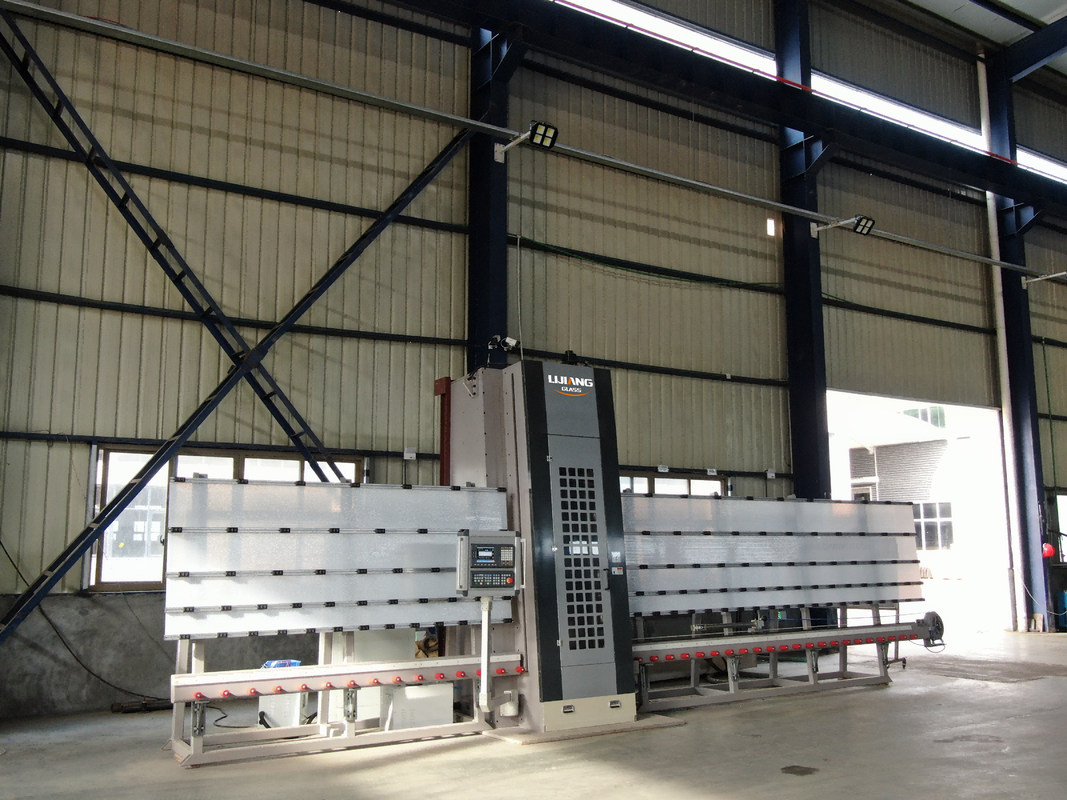

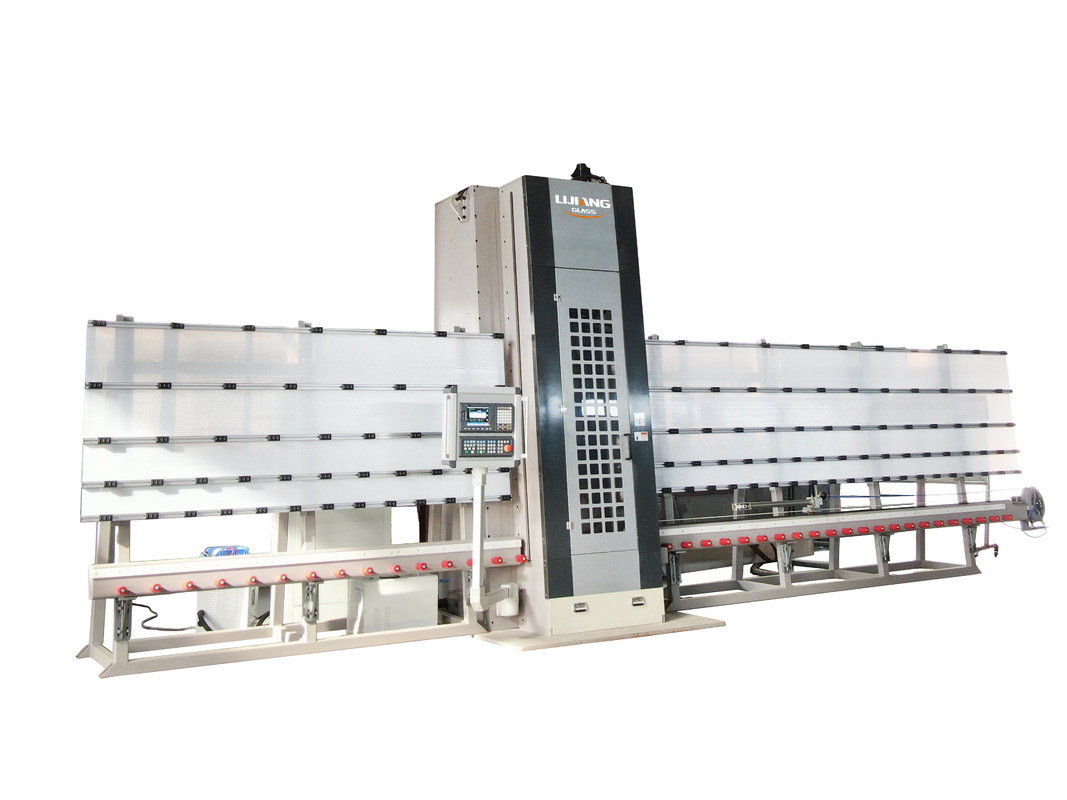

11صور آلة حقيقية
