تفاصيل المنتج:
|
| اسم: | رافعة ناتئ الزجاج | مميزات: | مع رفع مصاصة |
|---|---|---|---|
| أقصى وزن رفع: | 260/500/800 كجم | أجزاء التحكم في الهواء: | ايرتك |
| أكواب شفط: | 2-8 | طريقة الانزلاق: | يدوي |
| تسليط الضوء: | 800KG Glass Cantilever Jib Crane,500KG Glass Cantilever Jib Crane,260KG زجاج تحميل التفريغ آلة |
||
زجاج 260KG500kg800kg Cantilever Jib Crane لعزل الزجاج الرقائقي الزجاجي

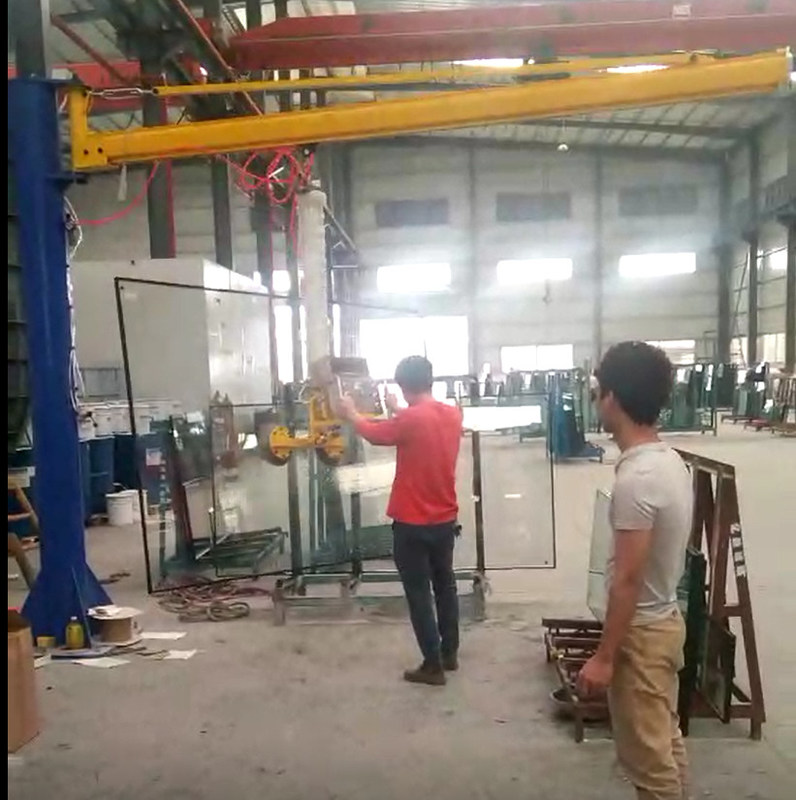

الزجاج الكابولي كرين مع رفع مصاصة
1. مناسبة لنقل الزجاج العازل ، والزجاج المقسى ، والجدار الساتر الزجاجي ، والبناء في الموقع للمعالجة العميقة للزجاج و
الزجاج الكهروضوئي الشمسي.
2. أقصى قدرة تحمل 300 كجم ، كحد أقصى.يمكن أن يصل حجم الزجاج إلى 8 م (الطول) × 4 م (العرض).
3. فإنه يمكن قلب الزجاج بدرجات مختلفة.
4. مجهزة بوظيفة تخزين الغاز ، يمكن للآلة الاستمرار في العمل 20 دقيقة بدون غاز.
المعلمات:
| الوزن الأقصى للزجاج | 500 كجم | |
| زاوية الدوران |
استدارة 90 درجة قلب 90 درجة |
يسار و يمين اعلى واسفل |
| أكواب شفط | 6 قطع | |
| مواد الكأس | سيليكون | |
| طريقة انزلاق | يدوي | |
| ارتفاع العمود | 4 أمتار | وظيفة تخزين الغاز |
| طول الذراع | 4 أمتار | |
| أجزاء التحكم في الهواء | أيرتاك |
| الوزن الأقصى للزجاج | 400 كجم | |
| زاوية الدوران |
استدارة 90 درجة قلب 90 درجة |
يسار و يمين اعلى واسفل |
| أكواب شفط | 2 قطعة | |
| مواد الأكواب | سيليون | |
| طريقة انزلاق | يدوي | |
| ارتفاع العمود | 4 أمتار | وظيفة تخزين الغاز |
| طول الذراع | 4 أمتار | |
| أجزاء التحكم في الهواء | أيرتاك |
| الوزن الأقصى للزجاج | 360 كجم | |
| زاوية الدوران | 90 درجة | يسار و يمين |
| أكواب شفط | 4 قطع | |
| مواد الأكواب | سيليكون | |
| طريقة انزلاق | يدوي | |
| ارتفاع العمود | 4 أمتار | وظيفة تخزين الغاز |
| طول الذراع | 4 أمتار | |
| أجزاء التحكم في الهواء | أيرتاك |
| الوزن الأقصى للزجاج | 360 كجم | |
| زاوية الدوران | 90 درجة | يسار و يمين |
| أكواب شفط | 4 قطع | |
| مواد الأكواب | سيليكون | |
| طريقة انزلاق | يدوي | |
| ارتفاع العمود | 4 أمتار | وظيفة تخزين الغاز |
| طول الذراع | 4 أمتار | |
| أجزاء التحكم في الهواء | أيرتاك |
نحنإينغ ل
- خط إنتاج الزجاج العازل ،
- تركيب نظام الحائط الساتر الزجاجي ،
- تحميل وتفريغ لوح الزجاج على طاولة تقطيع الزجاج ،
- تركيب الزجاج الامامي للسيارة.
كوب شفط كهربائي زجاجي مفرغ KX4
|
اسم المنتج
|
رافع فراغ زجاجي هوائي
|
||
|
حجم كوب الشفط مم
|
300 مم (حجم كوب الشفط القياسي الموحد ، يمكن استخدام كل جهاز بشكل مشترك)
|
||
|
واحد الالتصاق تحمل KG
|
100 كجم (يمكن أن يصل حمل الاختبار الفعلي إلى أكثر من 180 كجم)
|
||
|
وظيفة الدوران
|
دوران يدوي بزاوية 360 درجة (جهاز خاص لتوفير العمالة ، آمن وموثوق ، وسهل التشغيل)
|
||
|
وظيفة الوجه
|
90 درجة صحديثي الولادة يواجه
|
||
|
الجهد DC
|
DC12V (بطاريتان مدمجتان لإطالة عمر البطارية)
|
||
|
قدرة التحمل
|
يمكن استخدامه لمدة 3-5 أيام بعد الشحن مرة واحدة ، ويمكن استخدام بطاريتين بالتناوب
|
||
|
تمديد قضيب مم
|
500 مم (طول جانب واحد ، يمكن تخصيص مواصفات زجاجية خاصة)
|
||
|
نظام التحكم
|
شفط وتحرير سلكي للتحكم عن بعد ، لاسلكي للتحكم عن بعد اختياري.
|
||
|
قابل للتخصيص
|
ملاحظة: يمكن تخصيصها وفقًا لمتطلبات العملية المحددة لشركتك وحجم ووزن قطعة العمل.
|
||
|
معيار الوزن
|
وزن الزجاج التقليدي = الطول × العرض × السماكة × كثافة الزجاج 2.5 × 1000000 = وزن الزجاج
مثال: 3660 × 2440 × 19 × 2.5 × 1000000 = 424 كجم |
||
|
عامل الأمان
|
وفقًا للوائح السلامة الأوروبية CE الخاصة بمعدات الرفع ولوائح السلامة في لوائح الوقاية من الحوادث الألمانية UVV 18 و VBG 9a ، فإن أفضل عامل أمان لأجهزة نشر الفراغ هو 2.0.على سبيل المثال ، قوة الشفط المفردة لكوب الشفط FSRL280 هي 3139N ، مقسومة على عامل الأمان 2.0 ، الحمولة 1570N.
|
||
كآلة تصنيع الزجاج العازل الاحترافية في الصين ، باستثناء المواد مثل غربال الجزيء ومباعد الألمنيوم ومانع التسرب.نحن جيدون في تطوير وإنتاج خط إنتاج معالجة الزجاج العازل العمودي الأوتوماتيكي ، آلة إزالة الزجاج العمودي المنخفض ، خط إنتاج الزجاج الآلي للعزل الآلي وما إلى ذلك.
آلة تحميل الزجاج الأوتوماتيكية لمعالجة الزجاج العازل
إلJASP3525 طاولة تحميل عمودية لآلة الزجاج العازل
أ.الأداء الفني:
1. جميع الإطارات الرئيسية للمعدات تستخدم مجموعات أنابيب فولاذية مستطيلة عالية الجودة ذات معايير وطنية ملحومة ومزودة بمسامير.
2. يستخدم نظام التحكم الكهربائي للمعدات وحدات كهربائية ماركة Schneider ؛يستخدم التحكم في البرنامج وحدة تحكم قابلة للبرمجة مستوردة من SIMENS ، مزودة بلوحة لمس.
3- تم تصميم الآلة بمظهر موجز وتتوافق مع المصنع الحديث بعلامات آمنة ، ومرجع إلى معيار Euro IEC من التصميم حتى التصنيع والتركيب.
| معلومات تقنية | |
| ماكس حجم الزجاج | 2500 * 3500 مم |
| 2000 * 2500 مم | |
| سماكة الزجاج | 3-12 ملم |
| مصدر الهواء | 0.8 ميجا باسكال |
| قوة | 3P 380V / 1P + N 220V 50Hz 38KW |
| حجم الماكينة | 3200 * 2800 * 1800 مم |
| 2600 * 2800 * 1800 مم | |
ب.المعلمة التقنية بشكل أساسي:
1.تحميل حجم الزجاج الأقصى: LXW = 3500 × 2500 مم
تحميل دقيقة.حجم الزجاج: LXW = 800 × 600 مم
سمك الزجاج: (3-10 مم)
2-أبعاد جدول التحميل تقريبًا:
LXWXH = 3700 مم × 2800 مم × 2500 مم + الدعم السفلي 530 مم (± 30 مم)
3 تستخدم طاولة التحميل العمودية محرك سيرفو كنظام قيادة وجميع المحركات ذات السرعات المتغيرة بشكل لا نهائي ، وسرعة النقل لهذا الجدول هي 2-35 م / دقيقة ؛ وقت دورة التحميل: 35S
4. يعتمد مغلق بالكامل حلقه يتحكم نظام لتحديد المواقع بدقة للجهاز ونظام التشغيل المستقر ؛ وصف التكوين
5.حركة أفقية للذراع المائلة يتحكم فيها محرك سيرفو وعلبة تروس دقيقة ، محرك رف التروس
6. هيكل الرفع: محرك سيرفو والتحكم الدقيق في صندوق التروس ومحرك الحزام المتزامن.
7. هيكل إمالة إطار أكواب الشفط: محرك سيرفو والتحكم الدقيق في صندوق التروس و كرنك توصيل عصا قيادة؛
8. هيكل النقل السفلي ، محرك سيرفو والتحكم الدقيق في صندوق التروس ومحرك السلسلة.
9. 4 محاور تحكم رقمي بالكامل مع تحديد المواقع بدقة ومرونة سريعة.يمكن أن تكون كل السرعة
قابل للتعديل حسب سرعة خط الإنتاج.
10.Super HMI يراقب حالة تشغيل المعدات ومعلمات النظام ؛يمكنه ضبط البيانات وفقًا لارتفاع وزاوية رف زجاجي مختلفين وأيضًا الإعداد المسبق أو تسجيل التحول الحالي للإنتاج.
11.نظام المضخة الفراغية: مضخة تفريغ ذات شفرة دوارة أحادية الكتلة عالية الفعالية ؛
أكواب الشفط: تستخدم أكواب الشفط PF المستوردة من نوع 120 مم
12. مزود ضغط الهواء: 5-7 بار ، 30 لتر / دقيقة ؛ إمداد الهواء المضغوط: 5-7 بار ، 30 لتر / دقيقة ؛
13.Power Supply: 380V ، 50HZ ، 3 مراحل ،
كآلة تصنيع الزجاج العازل الاحترافية في الصين ، باستثناء المواد مثل غربال الجزيء ومباعد الألمنيوم ومانع التسرب.نحن جيدون في تطوير وإنتاج خط إنتاج معالجة الزجاج العازل العمودي الأوتوماتيكي ، آلة إزالة الزجاج العمودي المنخفض ، خط إنتاج الزجاج الآلي للعزل الآلي وما إلى ذلك.
س: ما هو مصطلح الدفع؟
ج: يمكن التفاوض على T / T و L / C وشروط الدفع الأخرى.
س: حول هذا الجهاز ، ما هو الضمان؟
ج: 1). ضماننا لمدة 12 شهرًا.
2) دعم فني 24 ساعة عن طريق البريد الإلكتروني أو الاتصال
3). دليل اللغة الإنجليزية ودروس الفيديو
4) سنوفر الأجزاء المستهلكة بسعر الوكالة
5) .24 ساعة على خدمة الإنترنت كل يوم ، دعم فني مجاني.
س: ماذا عن الضمان الخاص بك؟
ج: بشكل عام ، ضماننا هو سنة واحدة.خلال فترة الضمان ، يمكننا تقديم دعم تقني وردود فعل لك في غضون 24 ساعة ومساعدتك في إصلاح وحدة التحكم في المشكلة بحرية ، حتى لو لم تكن من مصنعنا
س: هل يمكننا زيارة المصنع الخاص بك قبل الطلب؟
ج: نعم ، نرحب ترحيبا حارا وندعوك بإخلاص أو فريقك لزيارة مصنعنا ، وسوف نساعد في ترتيب الفندق واصطحابك من المطار.
س: ما هو مصطلح التسليم؟
ج: في معظم الأوقات ، لدينا مخزون في المصنع.إذا لم يكن هناك مخزون ، فعادة ما يكون وقت التسليم 15-20 يوم عمل بعد استلام الإيداع.إذا كنت في حاجة ماسة ، فيمكننا التفكير في إجراء ترتيبات خاصة لك.
س: ماذا عن التعبئة للآلة ، هل هي محمية بأمان أثناء النقل؟
ج: غرفة الاختبار معبأة بصندوق خشبي للتصدير القياسي للحزمة الخارجية وفيلم ممتد للحزمة الداخلية ، ولن تتضرر.لقد قمنا بتسليم العديد من آلات الاختبار للخارج عن طريق البحر أو الجو دون تلف.
