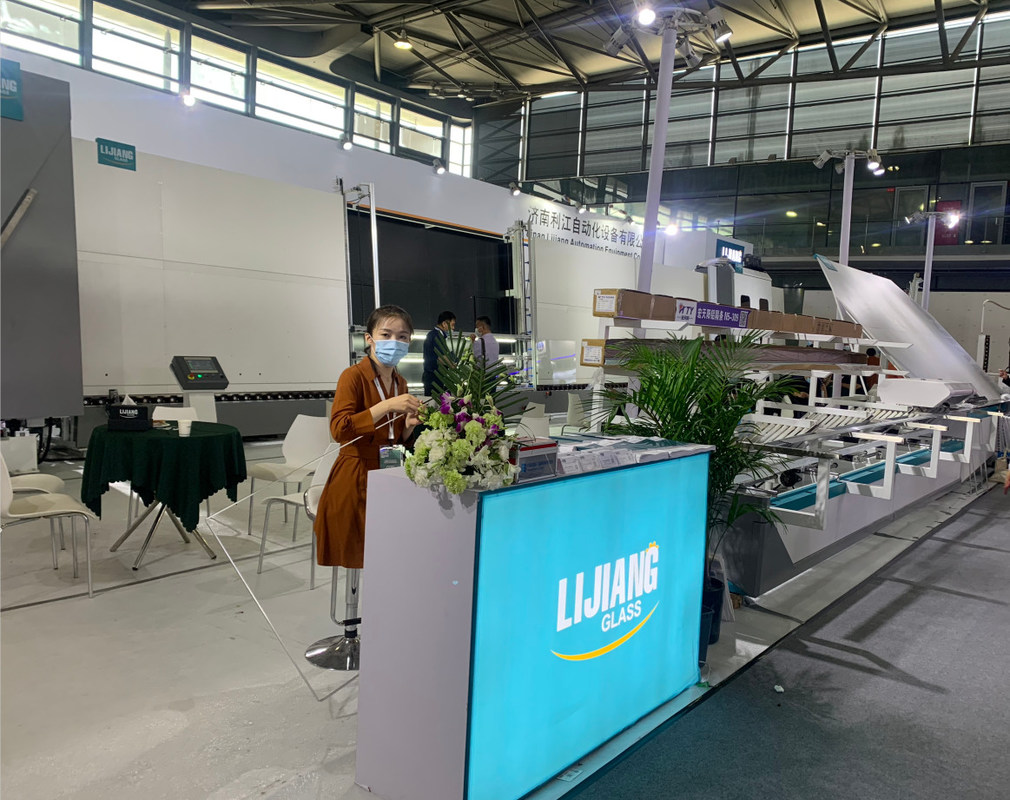

خط إنتاج الزجاج المعزول ذو الزجاج المزدوج بحجم جامبو للغسيل والضغط

خط إنتاج الزجاج العازل الزجاجي بحجم جامبو للغسيل والضغط



السمة الرئيسية لخط إنتاج الزجاج العازل المزدوج بحجم جامبو مع تعبئة الغاز



● الغسالة تستخدم مادة SS وجهاز مقاوم للماء

● خزان مياه مع تحكم أوتوماتيكي في درجة الحرارة ونظام غسيل مائي

● نظام تدفئة الهواء

● الإعداد التلقائي لبدء وإيقاف مروحة الهواء

● نظام الحد من الضوضاء

● عرض على الإنترنت لسرعة الغسيل

● العمل المتقطع الذكي ، توفير الطاقة

● نظام التحكم في ألمانيا Siemens PLC ، واجهة شاشة تعمل باللمس

● تحديد تلقائي للزجاج المطلي والمنخفض الانبعاث

● يمكن لثلاثة أزواج من الفرشاة الناعمة غسل زجاج Low-E عبر الإنترنت وغير متصل

● لوح ضغط قابل للتعديل للحفاظ على سطح اللوحة المستقيم

● وضع توصيل قابس الطيران

● قابلة للتطبيق لإنتاج IG ثلاثي وشكل IG

خيارات

● الغسيل المسبق

● تحديد المواقع بدقة تلقائيًا لثلاث أو أربع خطوات جانبية IG

● يمكن لملف الغاز الأوتوماتيكي ضبط قيمة الغاز وعرض عملية التسجيل عبر الإنترنت بتركيز غاز عالٍ





1. ماذا تفعل شركتنا؟

LIJIANG GLASS هي الشركة المصنعة في مدينة جينان ، الصين منذ عام 2012.نصنع خط IG ، وروبوت الختم ، وآلة ثني المباعد ، وآلة تعبئة المجفف ، وآلة بثق البوتيل وما إلى ذلك ، وآلات بورفيد لجميع أنحاء العالم مع خدمة ما بعد البيع.



2. ما هو خط IG؟

خط IG يسمى خط معالجة الزجاج العازل ، ويشمل غسالة الزجاج وتركيب إطار المباعد وآلة ضغط الزجاج.لدينا عادة 2000 * 2500 ، 2500 * 3500 ، 2500 * 4000 ، 2500 * 4500 و 3300 * 7000 IG line.أنواع خط IG بدون ملء الأرجون مع تعبئة غاز الأرجون.هناك أيضًا خطان خاصان من خطوط IG ، خط IG عائم بالهواء وخط IG فائق السرعة (غسيل وضغط وحدتي IG معًا).



3. كيفية تعبئة خط الإنتاج؟

تحتاج مجموعة واحدة من خط IG عادةً إلى حاويتين عند الشحن إلى بلد أجنبي ، قطعتان من حاويات 40HQ.



4. كيفية تقديم خدمة ما بعد البيع؟

منذ فيروس العالم كله ، يقتصر مهندسينا على العديد من البلدان في العالم.لذلك نحن نقدم خدمة التثبيت والتدريب على العمل عبر الإنترنت بواسطة Wechat و Whatsapp وما إلى ذلك.بمجرد أن يصبح العالم مناسبًا بشكل أفضل ، سيذهب مهندسنا لفحص أجهزتنا مرة أخرى.



بالنسبة لسوق أمريكا الجنوبية ، لدينا مهندس واحد لتقديم الخدمة.



بالنسبة للهند والسوق في الهند ، لدينا مهندسان هنديان ، يمكنهما تقديم الخدمة في الوقت المناسب.





بالنسبة للسوق الأخرى ، لدينا فريق مهندس يتمتع بخبرة تتراوح من 10 إلى 20 عامًا ، وسوف يذهبون إلى مصنع العملاء الأجانب لتثبيت الماكينة وتدريب العمال وتقديم خدمة ما بعد البيع في الوقت المناسب.





5. تفاصيل خط IG:



الخصائص الرئيسية:

• يتكون الخط من 7 أقسام:

01 قسم النقل ؛

02 غسالة

03 قسم التفريغ.

04 قسم الفحص والتركيب.

05 قسم النقل ؛

06 قسم الضغط والتعبئة.

07 قسم التفريغ.



أعرض التفاصيل من LJBZ3370

• 01 نقل الجزء

آلية الكشف عن الطلاء ، الكشف التلقائي عن فيلم Low-e غير المتصل

• 02 غسل آلة

الميزة الأساسية:

• باستخدام 6 قطع من الفرشاة الناعمة مع شعر ناعم 0.1 مم ، يمكن غسل الزجاج المنخفض

• سكين هوائي جديد يستخدم مقطعًا من الألومنيوم (سكين منقار البط الهوائي) ، ويتم تعديل حجم مخرج الهواء بواسطة منقار البط المصنوع من الألومنيوم.يمكن أن يقلل ذلك من عدد مسامير الضبط ، والتأكد من أن كل برغي ليس مفكوكًا ، وتجنب صدى سكين الهواء.

• يمكن لسكين الهواء تعديل عرض سكين الهواء تلقائيًا وفقًا للسمك

• صندوق التشغيل المزود بشاشة عرض سرعة الغسيل يمكنه عرض سرعة الغسيل بدقة (8-10 م)

• التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، نظام تجديد المياه

• نظام كاتم الصوت الأوروبي

• مادة الستانلس ستيل



• 03 قسم التفريغ

• زجاج التخزين

• 04 قسم الفحص والتركيب

تم تغيير الهيكل الجديد لهذا القسم إلى هيكل رفع شعاع مضمن (شعاع مزدوج).من السهل فحص ومسح الزجاج.

• 05 قسم التحويل

• قياس آلي لسماكة الزجاج.يمكن استخدامه وفقًا للاحتياجات الفعلية عند العمل.

• 06 قسم الكي والتعبئة



الميزة الأساسية:

• زجاج فائق الطول يمكن ضغطه مرتين

• يعتمد الحزام الناقل لنقل الزجاج ، واستخدام محرك سيرفو للضغط على الزجاج

• يمكن فتح لوحة الضغط لتسهيل الصيانة

• لوح ضغط بهيكل قابل للتعديل لضمان عمر خدمة طويل الأمد

• 07 قسم التفريغ

• زجاج التخزين

• يمكن توصيله بآلة الختم

6. معامل خط إنتاج الزجاج العازل المزدوج بحجم جامبو الأوتوماتيكي مع وظيفة تعبئة الغاز



وحدة		LJBZ3370
الجهد االكهربى		380 فولت 50 هرتز
إجمالي الطاقة	كيلوواط	54.5
سرعة الغسيل	م / دقيقة	2-10
سرعة العمل القصوى	م / دقيقة	45
الحد الأدنى لحجم الزجاج	مم	450 * 280
حجم الزجاج الأقصى	مم	3300 * 7000 3000 * 3000 (ضغط مزدوج)
سماكة الزجاج المسطح	مم	3-30
فرش الغسيل	قطع	6
أقصى سمك للزجاج العازل	مم	80
إجمالي استهلاك الغاز	لتر / دقيقة	1500
ارتفاع لفة الناقل	مم	520
البعد 尺寸 (L * W * H)	مم	47200 * 3500 * 4500

المعلمات الكهربائية

اسم	الأصل	ماركة
PLC	ألمانيا	سيمنز
الأجهزة الكهربائية ذات الجهد المنخفض	ألمانيا	سيمنز
تحويل التردد	ألمانيا	سيمنز
محرك سيرفو للزجاج المتدرج	اليابان	فوجي
مفتاح كهروضوئي	ألمانيا	مرض
التبديل الجزئي	تايوان	ينزع
زر ومؤشر ضوئي	فرنسا	شنايدر
شاشة لمس	تايوان	وينفيو
تتابع وسيط	اليابان	أومرون
فرشاة المحرك	الصين	تشينغوا
مضخة مياه	الصين	LINGXIAO
يرشد	تايوان	هيوين
مكونات تعمل بالهواء المضغوط	تايوان	ايرتك



معدات الزجاج العازل الأخرى لشركتنا:
1. آلة ثني فاصل

الميزة الأساسية

• اعتماد نظام التحكم Siemens PLC ، واجهة شاشة تعمل باللمس

• نظام تحكم سيرفو سيمنز

• أربع وحدات تخزين بحجم المباعد

• قص وتغذية الفواصل المصنوعة من الألومنيوم تلقائيًا

• وظيفة مساعدة لضبط ثني إطار الألمنيوم الكبير

• تتوفر الفواصل المصنوعة من الألمنيوم بأحجام وأحجام مختلفة

• ثني إطارات المباعدة بشكل مستمر

• لوح حماية منفصل خارج البندر

• تجنب الاتصال تلقائيًا أثناء الانحناء والقطع

• وقفة وإعادة ضبط الجهاز للتعامل مع أعطال المعدات



• وظيفة إدخال USB ، قراءة ملف تنسيق Excel مباشرة وما إلى ذلك (اختياري)

• وظيفة رمز الطباعة الفاصل (اختياري)

• طباعة وظيفة ملصق الملصق (اختياري)

• يمكن ثني مباعد الألومنيوم والفولاذ المقاوم للصدأ (اختياري)

• فتحة تعبئة غاز الحفر الأوتوماتيكية (اختياري)

• الاتصال بنظام ERP (اختياري)



معلومات تقنية

الأعلى.حجم الانحناء	2000 مم * 2000 مم (2500 * 2500 مم)
دقيقة.حجم الانحناء	250 مم * 200 مم
عرض فاصل الألومنيوم	5.5-27 ملم
خطأ الأبعاد	± 0.5 مم
خطأ الزاوية	± 1º
سرعة المعالجة	≤26 ثانية
مزود الهواء	≥0.65 ميجا باسكال
إجمالي الطاقة	تيار متردد 220/380 فولت 50 هرتز 2.5 كيلو واط
البعد	10500 مم * 2200 مم * 2600 مم

2. آلة غسل الزجاج

الميزة الأساسية:

• استخدام 6 قطع من الفرشاة الناعمة

• اغسل الزجاج المنخفض الانبعاث عبر الإنترنت وغير المتصل ، يتعرف تلقائيًا على فيلم Low-e

• جزء الغسيل يعتمد تصميم هيكل الطبقات العليا والسفلى

• استخدام مروحة تردد متغير ، كفاءة في استخدام الطاقة ، تأثير تنظيف جيد

• يمكن لسكين الهواء تعديل عرض سكين الهواء تلقائيًا وفقًا للسمك

• استخدام أساليب عمل ذكية متقطعة موفرة للطاقة

• نظام غسيل من النوع الهرمي

• التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، نظام تجديد المياه

• نظام كاتم الصوت الأوروبي

• 304 مادة من الفولاذ المقاوم للصدأ

3-آلة تعبئة مادة المسحوق

مميزة العين

• اعتماد نظام التحكم Siemens PLC

• واجهة شاشة تعمل باللمس ، عملية سهلة

• يمكن تعديل الارتفاع وفقًا لحجم إطار المباعد

• تحميل وتجديد المجفف تلقائيًا

• يمكن تعديل وقت التعبئة

• حفر وملء وختم آليا

• الأجزاء الأساسية من ماركات مستوردة

• إطار قوس (اختياري)

• ملء المنخل الجزيئي للجسيمات الكبيرة (اختياري)



معلومات تقنية



الأعلى.حجم الاطار	2000 مم * 2000 مم (2500 مم * 2500 مم)
دقيقة.حجم الاطار	300 مم * 250 مم
مواصفات الألمنيوم	6 أ - 27 أ
مصدر الهواء	≥0.65 ميجا باسكال
امدادات الطاقة واستهلاك الطاقة	AC220V 50 هرتز 1 كيلو واط
قطر المنخل الجزيئي مطلوب	0.5-0.8 مم
البعد	1100 مم * 1100 مم * 3600 مم

4. آلة بثق البوتيل

الميزة الأساسية

• اعتماد نظام التحكم Siemens PLC ، واجهة شاشة تعمل باللمس

• نظام تحكم سيرفو سيمنز

• أربع وحدات تخزين بحجم المباعد

• قص وتغذية الفواصل المصنوعة من الألومنيوم تلقائيًا

• وظيفة مساعدة لضبط ثني إطار الألمنيوم الكبير

• تتوفر الفواصل المصنوعة من الألمنيوم بأحجام وأحجام مختلفة

• ثني إطارات المباعدة بشكل مستمر

• لوح حماية منفصل خارج البندر

• تجنب الاتصال تلقائيًا أثناء الانحناء والقطع

• وقفة وإعادة ضبط الجهاز للتعامل مع أعطال المعدات



• وظيفة إدخال USB ، قراءة ملف تنسيق Excel مباشرة وما إلى ذلك (اختياري)

• وظيفة رمز الطباعة الفاصل (اختياري)

• طباعة وظيفة ملصق الملصق (اختياري)

• يمكن ثني مباعد الألومنيوم والفولاذ المقاوم للصدأ (اختياري)

• فتحة تعبئة غاز الحفر الأوتوماتيكية (اختياري)

• الاتصال بنظام ERP (اختياري)



معلومات تقنية

الأعلى.حجم الانحناء	2000 مم * 2000 مم (2500 * 2500 مم)
دقيقة.حجم الانحناء	250 مم * 200 مم
عرض فاصل الألومنيوم	5.5-27 ملم
خطأ الأبعاد	± 0.5 مم
خطأ الزاوية	± 1º
سرعة المعالجة	≤26 ثانية
مزود الهواء	≥0.65 ميجا باسكال
إجمالي الطاقة	تيار متردد 220/380 فولت 50 هرتز 2.5 كيلو واط
البعد	10500 مم * 2200 مم * 2600 مم
