2-35m / min Low E Glass ماكينة تحميل وتفريغ الزجاج

محمل شفط الفراغ LJLSP آلة تحميل الزجاج العازل الأوتوماتيكية آلة معالجة الزجاج العازل

آلة تحميل الزجاج العازل الأوتوماتيكية هي منتج حاصل على براءة اختراع وهو يتمتع بدرجة عالية من الأتمتة ، ويوفر القوى العاملة ويحسن أمن الإنتاج وكفاءته.تعتمد هذه الآلة على PLC للتحكم في محرك سيرفو ، ويكشف المفتاح الكهروضوئي عن أحجام الزجاج المختلفة تلقائيًا.لا تحتاج آلة تحميل الزجاج العازل الأوتوماتيكية بالشفط الفراغي إلى إدخال حجم الزجاج يدويًا.يمكنه تشغيل تلقائي ، ويمتص الزجاج ، ويحسب مسافة التشغيل.عندما يكون الرف الزجاجي فارغًا ، سيصدر تنبيهًا لتذكير العمال بتغييره.

1. الهيكل الرئيسي

وهي تتألف من نظام التحكم PLC ، وقسم رأس الماكينة ، وقسم النقل ، وقسم هيكل المصاص ، وقسم محرك المؤازرة ، وما إلى ذلك ؛

2. الميزات الرئيسية

1. تتبنى التحكم PLC ، شاشة تعمل باللمس 10 بوصات. النظام الديناميكي يعتمد 3 محرك سيرفو ، إنه سهل التشغيل. طريقة وضع الزجاج هي من وضع عادي ، وضع أعلى / أسفل ؛

2.يمكن للحزام V أن يتكيف تلقائيًا مع الموضع المركزي لسمك الزجاج ؛ يدفع المحرك الكرة اللولبية من معدات التخفيض لضبط الحزام V. يقوم مستشعر الإزاحة بتحريض النقطة الأصلية ، والتحرك على مسار البطانة

3. يرتفع رأس الماكينة تلقائيًا إلى ارتفاع الزجاج ، إذا كان حجم الزجاج صغيرًا جدًا ، فليس من الضروري رفعه ؛ يقود محرك سيرفو ترس التخفيض بواسطة ضرس السلسلة على مسار البطانة لجعل رأس الماكينة لأعلى / لأسفل ، بحيث يمكن بدقة الارتفاع المطلوب ؛

4. ينقل قسم النقل الزجاج تلقائيًا إلى الموضع المركزي لدعم الامتصاص. يقود محرك سيرفو ترس التخفيض بواسطة ضرس سلسلة على مسار البطانة لنقل الزجاج إلى موضع المصاصة المركزي ؛

5. يمكن ضبط دعامة الشفط تلقائيًا لأعلى / لأسفل حسب طول الزجاج وعرضه ؛ عندما يصل الزجاج إلى الموضع المطلوب ، تتحرك الدعامة المساعدة للخلف ؛تقوم أسطوانتا الهواء بتشغيل الوصلة رباعية القضبان لجعل اللوحة النشطة تتحرك إلى الأمام / الخلف ، بحيث يمكن أن تضمن التزامن المتوازي.

6. تستنشق المصاصات ، وتمتد ، وتمتد الأذرع للوصول إلى الضغط السلبي المحدد ، ومقياس الضغط السلبي له تأثير وقائي ، ويمكن أن يتجنب الزجاج المكسور في حالة تسرب الهواء.

7. يمكن للآلة توفير العمالة 2-3 أشخاص ، وتحسين كفاءة العمل بمقدار 2 مرات

8. المصاص لأعلى / لأسفل ، مصاصة أمامية / خلفية ، نقل حزام V يتم قيادته بواسطة محرك مؤازر ، يمكن وضعه في الموضع الدقيق.

3. معلمة الآلة الرئيسية

1. حجم الزجاج ماكس: 4000 * 2500 مم

2. سمك الزجاج: 3-10mm

3. سرعة ذراع الشفط: 2-35m / min

4. الحد الأقصى لحجم ذراع الشفط الممتد: 800mm

5. زاوية العمل لذراع التأرجح: 84 ~ 100 °

6. استهلاك الهواء: 100 لتر / دقيقة

7. إجمالي الطاقة: 15KW

8. الوزن الإجمالي: 2000 كجم

9. البعد: 700 * 2800 * 2500 مم

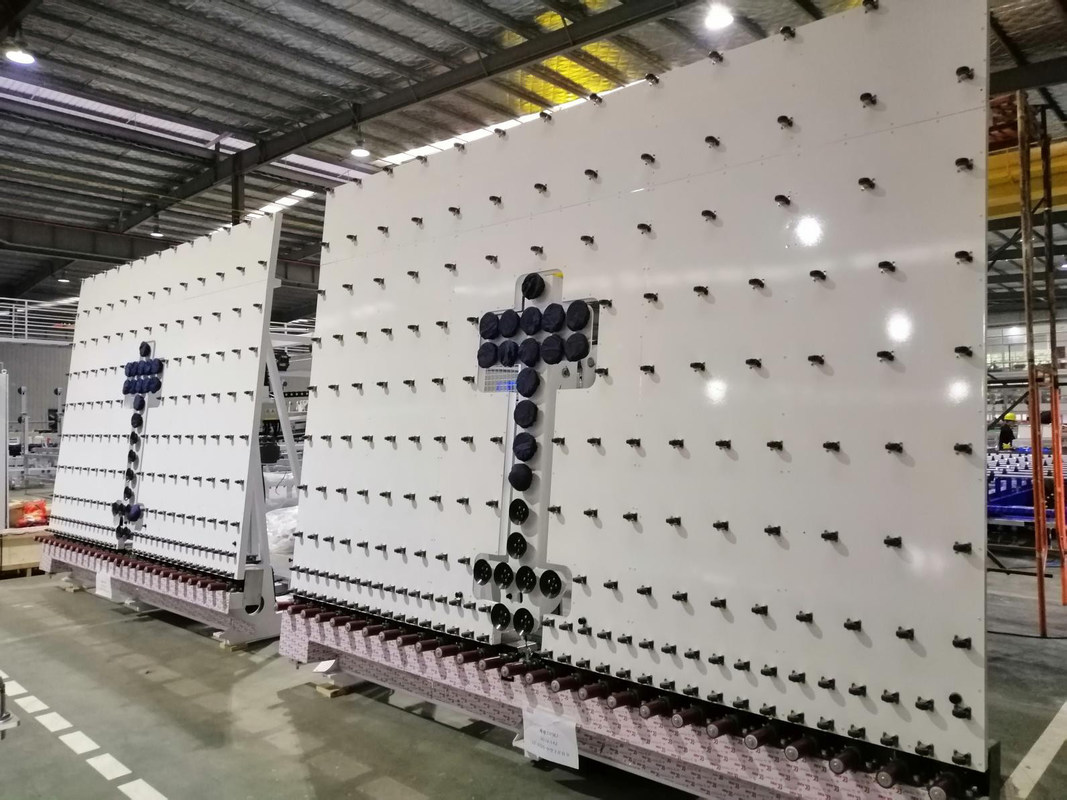

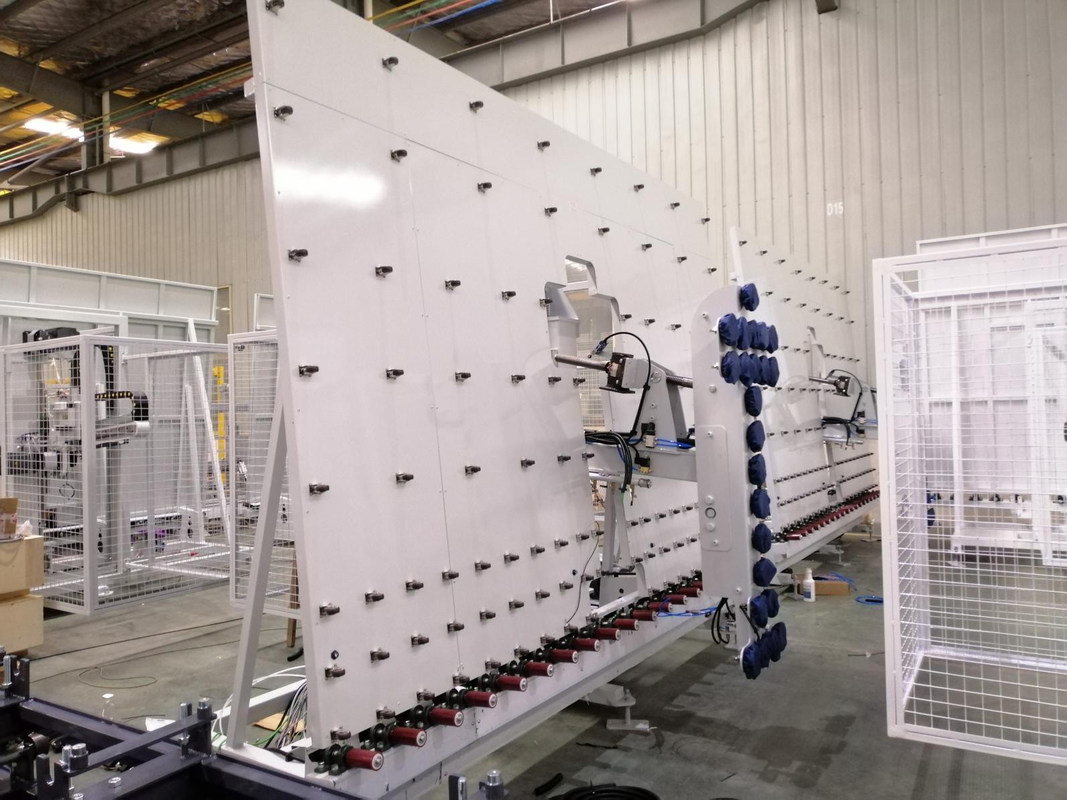

التفاصيل الصور

آلات معالجة الزجاج 10KW ، نظام التحكم PLC لطاولة تحميل الزجاج

آلة معالجة الزجاج المزدوج الأخرى.
