300kg 400kg 500kg 900kg فراغ مضخة الزجاج رافع فراغ معدات رفع الزجاج

معدات الرفع بالفراغ الزجاجي بمواصفات مختلفة

وصف المنتج :

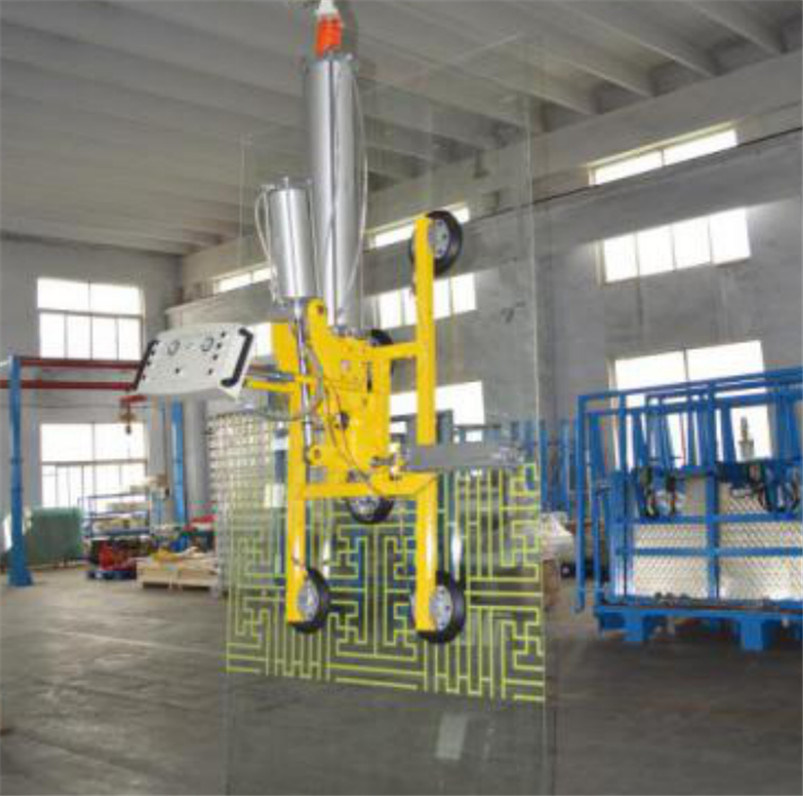

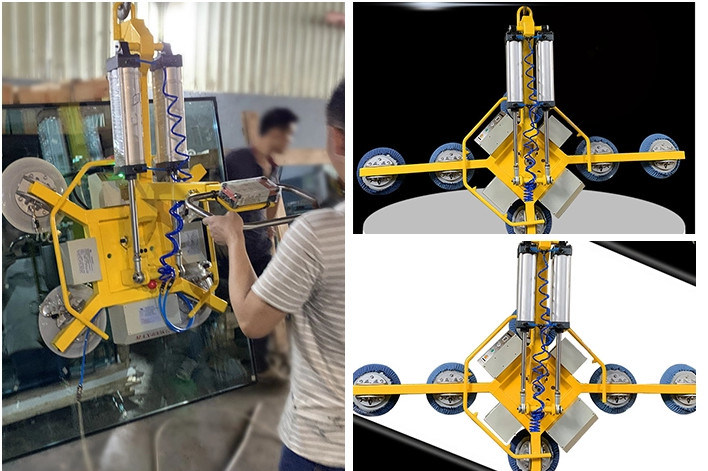

رافع فراغ الزجاج

معدات الرفع

معدات رفع الزجاج

رافعات فراغية

رافع فراغ متنقل

أجهزة رفع الشفط

تركيب الحائط الساتر الزجاجي

معدات رفع الفراغ

معدات رفع فراغ الزجاج

أجهزة رفع الزجاج

معدات رفع الزجاج

معدات رفع الشفط
الدوران اليدوي: 360 درجة ، مع قفل عند كل ربع نقطة.
الإمالة اليدوية: 90 درجة بين الوضع الرأسي والمسطح ، مع الإغلاق التلقائي في الوضع الرأسي.
مناسب لنقل الزجاج العازل / الزجاج المقسى / الجدار الساتر الزجاجي ، البناء في الموقع للمعالجة العميقة للزجاج والزجاج الكهروضوئي الشمسي.
رافعة الزجاج لها أقصى وزن 300 كجم / 400 كجم / 500 كجم / 900 كجم وما إلى ذلك ، يمكن اختيار أقصى وزن للزجاج.رافعة زجاجية مع عمود ومصاصات.

حدود:

وضع	LJXPD400	LJXPD500	LJXPD600
قبعة	400 كجم	500 كجم	600 كجم
وسادة شفط ضياء	300 ملم	300 ملم	300 ملم
وسادة الشفط الكمية	4 جهاز كمبيوتر شخصى	6 قطع	8 قطع
البعد (L * W * H)	900 * 730 * 240 مم	1800 * 1190 * 240 مم	1800 * 1190 * 240 مم
دوران	دليل 360 درجة	دليل 360 درجة	دليل 360 درجة
دوران	دليل 90 درجة	دليل 90 درجة	دليل 90 درجة
الجهد االكهربى	DC12V	DC12V	DC12V
شحن الجهد	110 فولت / 220 فولت	110 فولت / 220 فولت	110 فولت / 220 فولت
الوزن الصافي	110 كجم	110 كجم	110 كجم
حجم العبوة	950 * 950 * 400 مم	950 * 950 * 400 مم	950 * 950 * 400 مم
اجتياز الوزن	130 كجم	140 كجم	150 كجم
أقصى حجم للتحميل	4000 * 2000 * 20 مم	5000 * 2000 * 20 مم	6000 * 2000 * 20 مم
ملاحظة:	النظر في تأثير امتداد اللوحة والجاذبية كمرجع فقط.

المزايا والفوائد



الميزات والمزايا

●الجزء الميكانيكي:



(1) تم تصميم الطول الإجمالي للحزمة الرئيسية لرافعة الشفط ليكون 2000 مم ، والجزء العلوي من الجزء الأوسط ملحوم ومختوم بلوحة ، ويستخدم الجزء الأوسط كمجمع فراغ.يتم إجراء اختبار إحكام الهواء بعد اللحام لضمان عدم وجود تسرب.عندما يتم إيقاف تشغيل الجهاز فجأة ، يظل مضمونًا أنه قادر على امتصاص اللوحات بشكل موثوق لمدة 20 دقيقة على الأقل ، ولن يتسبب في حوادث السلامة مثل تلف المعدات (يجب الحفاظ على معيار CE الأوروبي لمدة 10 دقائق)



(2) هذا الجهاز مجهز بـ 6 أكواب شفط بقطر 360 مم لأحجام مختلفة من الزجاج.يمكن تعديل موضع كل كوب شفط على العارضة لتسهيل امتصاص الزجاج بأحجام مختلفة.



●الجزء الكهربائي:



(1) يتم تركيب مفتاح ضغط الفراغ ووحدة إنذار صفارة على رافعة التفريغ.عندما لا يصل ضغط نظام التفريغ إلى الضغط المحدد ، أو عند حدوث انقطاع في التيار الكهربائي ، ستتحكم وحدة الإنذار في ضوء التحذير الأحمر ليضيء ويصدر الجرس صوتًا ، ويطلب من المشغل التعامل معه في الوقت المناسب.



●جزء الفراغ:



(1) تعتمد رافعة الشفط مضخة فراغ دوارة خالية من الزيت الألمانية ، بسعة ضخ تبلغ 8 م 3 / ساعة ، ودرجة فراغ كبيرة تزيد عن 85٪ ، وموفرة للطاقة ، ومضغوطة وخفيفة الوزن ، ولا تحتاج إلى صيانة ، وما إلى ذلك ؛



(2) تم تجهيز المجموعة الكاملة من المعدات بـ 6 أكواب شفط فراغية ، وامتصاص متعدد النقاط لضمان أن اللوحة يمكن أن تحافظ على مستوى عالٍ أثناء عملية المناولة دون إمالة ؛



(3) مادة كوب الشفط هي مطاط النتريل ، بقطر 360 مم ، زيت (بنزين) ، متين ، مقاومة للأحماض والقلويات ، ويمكن أن تمتص بشكل فعال مع FRP لإنتاج مستوى كوب شفط واحد حقيقي.قوة الشفط الكبيرة النظرية = المنطقة الفعالة (المنتج المادي * المعامل) * الضغط المحسوب (0.6 بار) ؛(0.18 * 0.18 * 3.14) * 0.6 * 10000 = 610.416 ، أي ما يقرب من 610.4 كجم.وفقًا لعامل الأمان 4 مرات ، فإن قوة الشفط الفعلية المسموح بها لكوب الشفط هي 610.4 / 4 = 152.6 كجم.إجمالي قوة الشفط لـ 6 أكواب شفط 600 كجم.ملحوظة: قوة الشفط الفراغية المذكورة في الجدول أعلاه محسوبة تحت 60٪ درجة فراغ.في ظل ظروف العمل العادية ، يمكن أن تصل درجة فراغ النظام إلى أكثر من 85٪ ؛



(4) مستشعر ضغط الفراغ مصنوع من ماركة Panasonic اليابانية ، ومستوى ضغط التنبيه مضبوط على 60٪ فراغ ؛



(5) تم تجهيز كل كوب شفط بصمام كروي يدوي للتحكم في الفتح والإغلاق ، مما يضمن إمكانية تطبيق نفس المعدات على المواصفات المختلفة للألواح ؛



(6) الأجزاء العلوية والسفلية من قضيب المصاص مجهزة بنابض.عندما لا تكون اللوحة مسطحة ، يعمل الزنبرك كمخزن مؤقت لجعل المصاصة مضغوطة بالتساوي ، وذلك لضمان سلامة وموثوقية كوب الشفط.



● بشكل عام



2. وفقًا لتصميم نظام التفريغ DIN EN 13155 التابع للاتحاد الأوروبي لموقع تركيب جدار ستارة المبنى في الهواء الطلق.



3. المناولة الأفقية ، التقليب الكهربائي والمعالجة الرأسية.



4. تصميم مرن ، يمكن تطبيقها على التعامل مع أحجام مختلفة من FRP.
