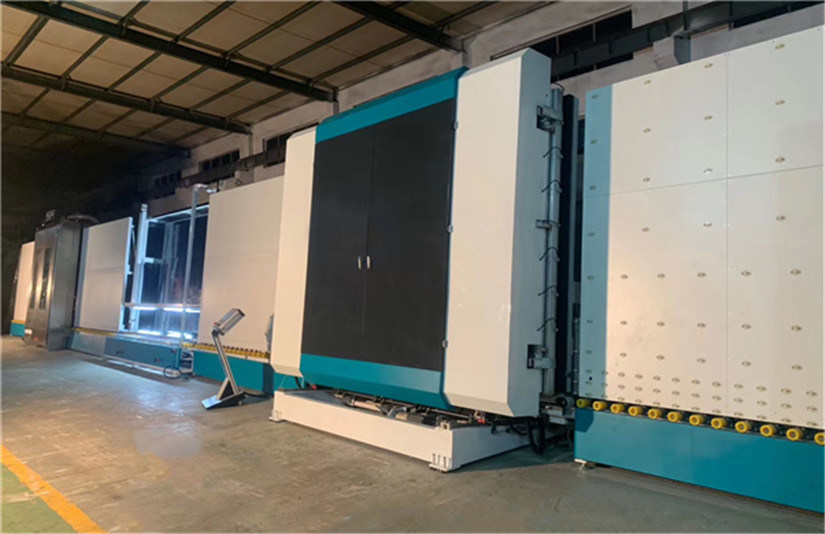

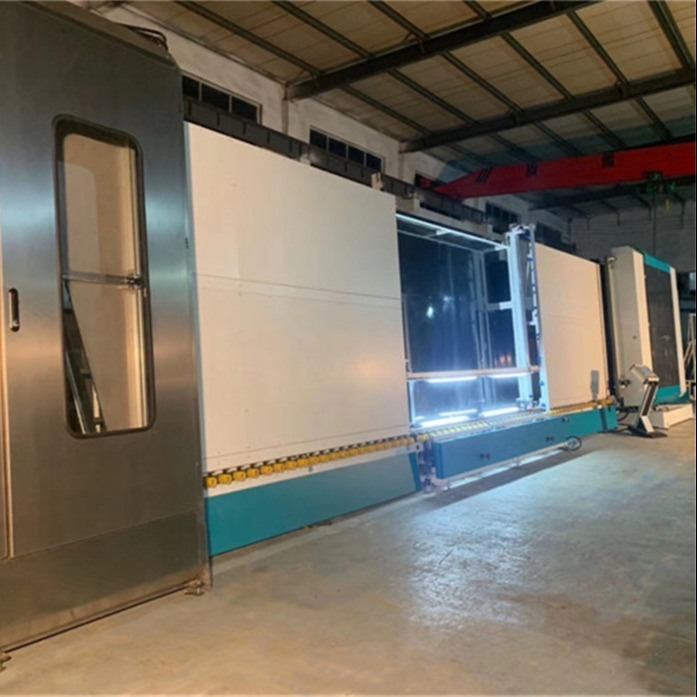

خط إنتاج الزجاج العازل لآلة التزجيج المزدوج مع تعبئة الغاز
تطبيق
يتكون خط إنتاج الزجاج العازل من أربعة أقسام ، قسم النقل ، قسم الغسيل ، قسم الفحص وقسم الكبس.يستخدم تقنية متقدمة لصنع DGU عالي الجودة ومتنوع تلقائيًا ، مثل الزجاج المزدوج والزجاج الثلاثي والزجاج Low-e والزجاج المشكل والزجاج المتدرج.
اسم |
الأصل |
ماركة |
محرك نقل |
تايوان |
لينهاى |
فرشاة المحرك |
الصين |
تشينغوا |
مضخة مياه |
الصين |
LINGXIAO |
مرشد |
تايوان |
هيوين |
مكونات تعمل بالهواء المضغوط |
تايوان |
ايرتك |
مقياس كهربائي |
الصين |
ميران |
أجهزة السيارات |
اليابان |
ياسكاوا |
PLC |
ألمانيا |
سيمنز |
الأجهزة الكهربائية ذات الجهد المنخفض |
ألمانيا |
سيمنز |
تحويل التردد |
ألمانيا |
سيمنز |
مفتاح كهروضوئي |
كوريا |
الأوتوماتيكية |
التبديل الجزئي |
تايوان |
ينزع |
زر ومؤشر ضوئي |
فرنسا |
شنايدر |
شاشة لمسية |
تايوان |
وينفيو |
تتابع وسيط |
اليابان |
أومرون |
خط IG مع تعبئة الغاز عبر الإنترنت |
قسم التحويل
1. مستشعر زجاج منخفض
هذه المستشعر قبل الغسالة ، يمكنه التعرف تلقائيًا على زجاج Low-e ، مما يمنع الزجاج من السقوط على سطح Low-e.
2. أسطوانة ناقل
النقل: تم تحريك كل من عجلة النقل الأمامية والخلفية ، وكلها تم نقلها بشكل نشط.يمكن أن يضمن مرور الزجاج ذو الحجم الكبير والزجاج السميك بسلاسة.
قسم التفتيش
يستخدم جزء الفحص أنابيب LED للتحقق مما إذا كان الزجاج نظيفًا أم لا.
قسم الغسيل
3. المواد
يعتمد قسم الغسيل والتجفيف بالكامل على الفولاذ المقاوم للصدأ 304 ، بما في ذلك اللوحة وقطع الغيار الداخلية.
يمكن أن تصل سماكة اللوحة إلى 4 مم ويمكن أن يصل طول اللوحة الداخلية إلى 8 مم. أداء المعدات أفضل وعمر الخدمة أطول بكثير.
4. ست فرش
تحتوي على 6 فرش وكلها فرش ناعمة ، يمكنها غسل الزجاج المسطح والزجاج المقسى والزجاج المنخفض.يبلغ قطرها أقل من 0.1 مم من الشعيرات ، ولا تتلف الزجاج أبدًا ، خاصة بالنسبة للزجاج منخفض الانبعاث.
5. جهاز الحد من الضوضاء
يمكن التحكم في الضوضاء التي تقل عن 90 ديسيبل باستخدام تروس وإسفنج من النايلون.
6. نظام تسخين المياه
يعتمد نظام تسخين الهواء ، استخدم الماء الناعم لغسل الزجاج بوضوح.
7. محول التردد الكبير وسكين الهواء ( نظام سكين هوائي مفرد أو مزدوج )
يوجد نظام سكين هوائي واحد ومحول تردد كبير.يمكن تقسيم سكين الهواء إلى جزأين لأعلى ولأسفل ، كلاهما سكين تردد ، سيعمل الجزءان في نفس الوقت عند تجفيف كوب كبير(الارتفاع> 1.5 م)، بينما لا يوجد سوى تجفيف الأجزاء السفلية للزجاج صغير الحجم (الارتفاع <1.5 م)، توفير الكثير من الطاقة.
8. التعرف تلقائيًا على سماكة الزجاج
1).يوجد جهاز مفصل عالمي ، عندما يتم تغيير سماكة الزجاج ، يتحرك سكين الرياح للأمام وللخلف لضبط المسافة بحيث تكون المسافة النسبية بين سكين الرياح والزجاج ثابتة ، وذلك لتجنب تلف الزجاج بسبب للتغيرات في سماكة الزجاج.
2).توجد تروس سلسلة على جانبي الجزء السفلي من الزجاج لنقل الزجاج بفاعلية والذي يمكن أن يحافظ على سرعة عالية ، ليس فقط الحجم الكبير ، يمكن أيضًا تمرير الزجاج الصغير الحجم بسرعة.
قسم الضغط والتعبئة للغاز (اختياري)
9. الضغط على الجزء
لخط تعبئة الغاز ، نستخدم أجهزة السيارات و توقيت حزام للضغط على الزجاج العازل.
1).يمكن حساب محرك سيرفو بدقة سماكة الزجاج وشريط الألمنيوم لمكبس الزجاج الخاص بك.بالمقارنة مع المحطة الهيدروليكية التقليدية بالضغط ، فهي تضمن الضغط الدقيق في نفس الوقت ، دون إتلاف الزجاج وزيادة سرعة الضغط.
2).حزام التوقيت هو شكل مسنن ، الضغط سيكون أكثر دقة.
10. لوحة خلفية قابلة للتعديل
نعتمد تقنية CNC في لوحة الضغط.يحتوي الخط العادي على 74 نقطة قابلة للتعديل للحفاظ على اللوحة الخلفية مستقيمة طوال الوقت ، ومع ذلك ، يحتوي خط تعبئة الغاز على 88 نقطة قابلة للتعديل.
11. وظيفة الضغط لتوفير الطاقة
إنها تستخدم 3 مفاتيح صغيرة ، والتي تقسم الجزء المضغوط إلى 4 أقسام.
كل مفتاح صغير يستقبل الإشارة سيضيف جزءًا من منطقة العمل.عندما لا يتم لمس المفتاح الصغير المقابل ، لا تعمل المنطقة.
- عندما الزجاج إل ≤ 1.5 م الجزء 1 الشغل.
- عندما الزجاج إل =1.5 م - 2.3 م الجزء الأول والجزء الثاني الشغل.
- عندما الزجاج 2.3 م <L <3.2 م الجزء 1 ، الجزء 2 والجزء 3 الشغل.
- عندما الزجاج 3.2 م = لام ≤ 4 م جميع الأجزاء نعمل معا.
علاوة على ذلك ، سيتم إغلاق الجانبين وأسفل الزجاج لضمان تأثير النفخ.يمكن أن يوفر الكثير من غاز الأرجون والطاقة الكهربائية.
12. تعبئة غاز الأرجون عالي السرعة عبر الإنترنت (اختياري)
تعبئة غاز الأرجون تلقائيًا بـ 22 ثانية لقطعة واحدة من الزجاج المزدوج.يمكن ضبط وعرض قيمة الغاز على الشاشة حسب طلبنا.مثل 85٪ ، 88٪ ، 90٪ ، 95٪ ، 97٪ ، 99٪ ، 100٪.
يمكننا مراقبة محتوى الأرجون وسرعة الملء بشكل حدسي ، مما يوفر ضمانًا لإنتاج زجاج عازل عالي الجودة.
عندما تقترب قطعتان من الزجاج من الفيلم ، ستبدأ في ملء غاز الأرجون من قاع الزجاج.عند الوصول إلى القيمة المحددة السابقة ، سيتوقف التضخم تلقائيًا.
