تفاصيل المنتج:
|
| اسم: | آلة الزجاج المزدوج التزجيج | سماكة الزجاج المسطح: | 3-15 مم |
|---|---|---|---|
| سرعة غسل الزجاج: | 6-15 م / دقيقة | سرعة ناقل الزجاج: | 45 م / دقيقة |
| زجاج مزدوج: | متاح | زجاج ثلاثي: | متاح |
| زجاج الخطوة: | متاح | شكل الزجاج: | متاح |
| فرش الغسيل: | 3 أزواج | قطر الفرش: | 0.1 ملم |
| تسليط الضوء: | خط إنتاج الزجاج العازل 15 مم,خط إنتاج الزجاج العازل 3 مم,معدات تصنيع الزجاج المعزول 15 مم |
||

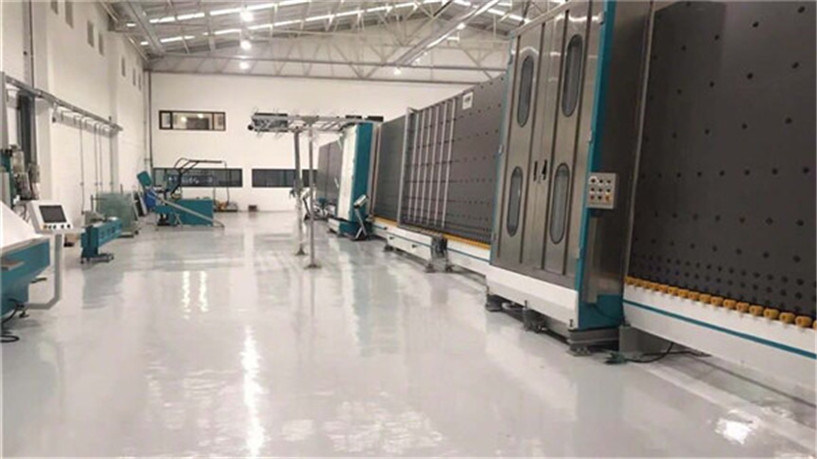

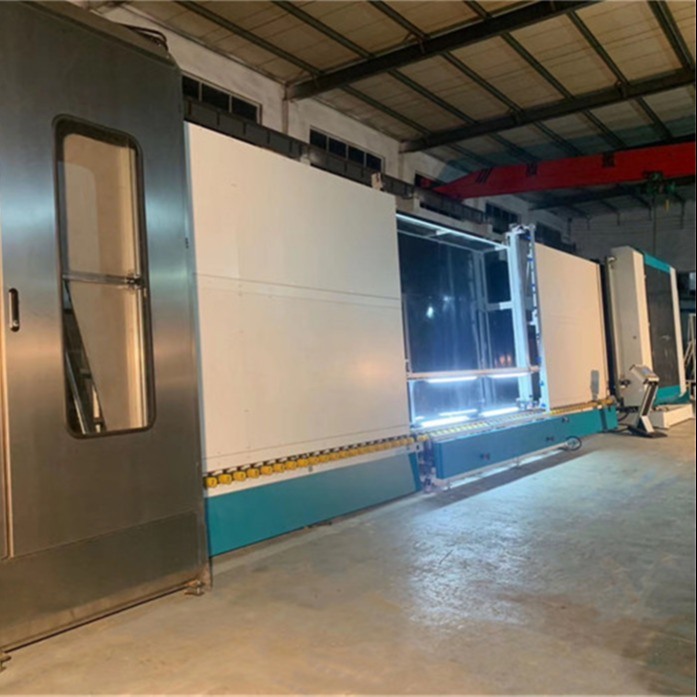

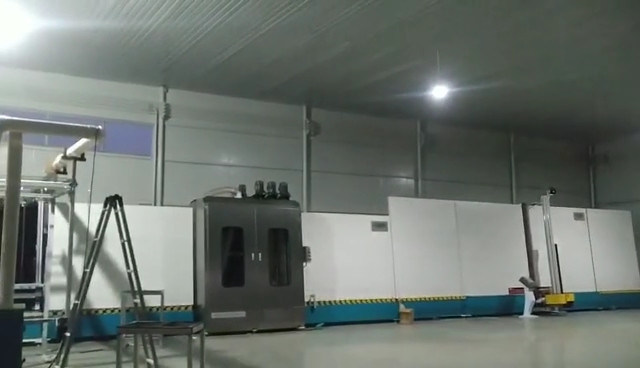

خط إنتاج الزجاج العازل المسطح 3-15 مم مع 3 أزواج من فرش الغسيل الناعمة المنخفضة
1 ، جزء التحميل
لتجنب وضع الزجاج low-e ، ضع جانبًا معكوسًا واترك علامات للعجلة أو طلاء منخفض الانبعاث للخدش نستخدم فحص الطلاء - فيلم معدني موصل (تستخدم شركة أخرى الكشف الكهروضوئي ، يصعب التعرف عليه لطلاء فيلم شفاف أعلى)
(نايلون وبولي يوريثين + عمود معدني
2 ، جزء الغسيل والتجفيف
* يمكن لثلاثة أزواج من الفرشاة الناعمة غسل الزجاج المنخفض والزجاج العادي ، والقطر أقل من 0.1 مم.
* المواد من الستانلس ستيل.
* سكينة الرياح هي تصميم عائم ، فهي تحافظ دائمًا على المسافة الصحيحة والمناسبة 3 مم بين السطح الزجاجي وسكين الرياح (مثل هيكل LISEC (ملاحظة: 3 مم هي أفضل مسافة تجفيف)
يوجد جهاز مشترك عالمي ، عندما يتم تغيير سماكة الزجاج ، يمكن للسكين الهوائي التحرك للأمام وللخلف لضبط المسافة ، بحيث تكون المسافة النسبية بين سكين الرياح والزجاج ثابتة ، وذلك لتجنب الضرر الذي يلحق بـ فيلم زجاجي بسبب تغيير سمك الزجاج.
* عجلة الضغط الأمامية والخلفية كلها تتحرك وتنقل بنشاط.لا يهم حجم الزجاج كبير / صغير / سميك / رفيع (8 مم) ، كل ذلك يضمن مرور الزجاج بسلاسة. (تمامًا مثل LISEC)

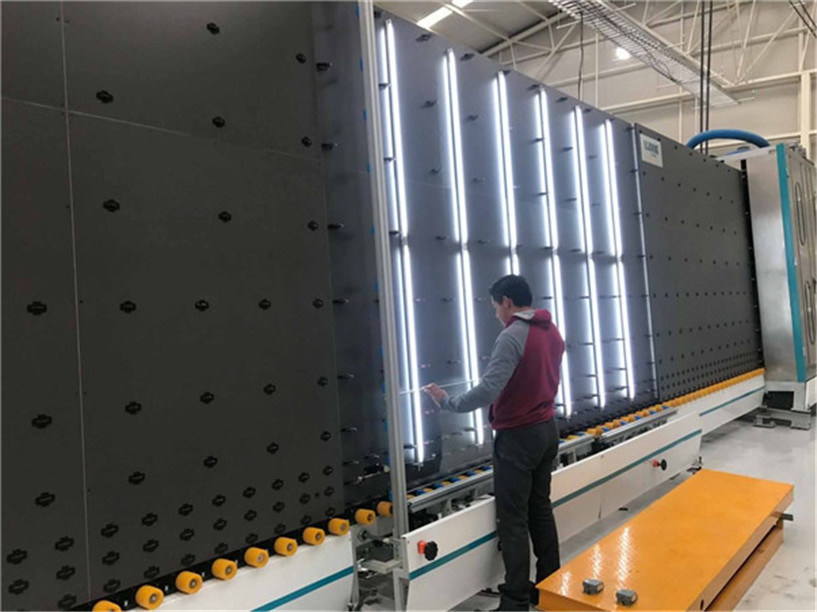

3 ، كشف الجزء
4 ، تجميع جزء
هيكل رفع شعاع مدمج (عوارض مزدوجة) مناسب للكشف عن الزجاج ومسحه
5 ، جيمثل حشوة وجزء ملح
1 ، قياس السماكة: تقوم الأسطوانة بتشغيل المسطرة الإلكترونية لقياس سماكة الزجاج وعرض إطار الألومنيوم ، لتوفير معلمات للتضخم والضغط المؤازر
2 ، تحريك شعاع الحزام المتزامن: ستتحرك شعاع الحزام المتزامن وفقًا لسمك الزجاج وعرض إطار الألمنيوم لضمان أن فتحة التضخم كانت بين إطار الألمنيوم الزجاجي الأول والثاني لتضخيم الفجوة (تأتي القيمة من قضيب دفع التيار المستمر والإلكتروني مسطرة)
3 ، أدخل تركيز غاز الأرجون في شاشة تعمل باللمس حسب طلب العميل
4 ، وظيفة العرض: ستعرض الشاشة التي تعمل باللمس معالجة تعبئة غاز الأرجون بالكامل ، وستعرف جيدًا مقدار غاز الأرجون المودع بالفعل بالداخل
E ، تعبئة الغاز من القاع
(نوع قديم)
تم تقسيم جزء الضغط إلى 4 أجزاء (لكل 800 مم) ، عندما يمر الزجاج الصغير الحجم (أقل من 800 مم) عبر قسم الضغط وتعبئة الغاز ، يعمل جزء واحد فقط.
إذا كان أكثر من 800 مم ولكن أقل من 1600 مم ، فسوف يعمل جزأين ، ولا حاجة إلى عمل قسم الضغط وتعبئة الغاز بالكامل.يمكن أن ينقذ زجاج الأرجون.
F، طريقة الختم الجانبي تتبع الختم(الجديد اكتب)
(يحتوي جانب الآلة على مستشعر أكسجين واحد مع 7-8 نقاط كشف.
جي أدجستقادرة على الضغط على أجزاء
1 ، هناك إجهاد بعد اللحام في إطار الضغط ، لذلك لا مفر من مشاكل خارج الشكل بعد استخدام بعض الوقت (لا يمكن للآلة الضغط على DGU بشكل صحيح ، بالتساوي والإحكام)
بالنسبة لهذه المشكلة غير المتكافئة التي لا مفر منها ، إليكم الحل الذي نقدمه
2 ، المسمار الرصاص الملحة
ح سيور دعم الهواء (وظيفة اختيارية)
ضمان نظافة DGU من الداخل بدون علامات العجلات
بعد الغسيل وقبل الكبس كلها دعامة هوائية
مكونات الكهرباء
نحن نستخدم ألمانيا simens / japan yaskava
قائمة المكونات الرئيسية
| عناصر | ماركة | ملاحظة |
| أجهزة السيارات | ألمانيا سيمنس | للزجاج المتدرج |
| سائق مؤازر | ألمانيا سيمنس | للزجاج المتدرج |
| أجهزة السيارات | ألمانيا سيمنس | للتحويل |
| أجهزة السيارات | ألمانيا سيمنس | للصحافة |
| PLC | ألمانيا سيمنس | |
| مكون الجهد المنخفض | ألمانيا سيمنس | |
| تحويل التردد | ألمانيا سيمنس | |
| تحويل التيار الكهربائي | تايوان ميغاواط | |
| مفتاح كهربائي ضوئي | كوريا أوتونيكس | |
| مكون هوائي | تايوان Airtac | |
| مكون هوائي | تايوان Airtac | |
| شاشة لمسية | تايوان وينفيو | |
| مفتاح السفر | تايوان (TEND) | |
| تناوب | اومرون اليابان | |
| زر ومؤشر ضوئي | شنايدر الفرنسية |
معلومات تقنية
|
2000 * 2500 الحجم الأقصى للزجاج |
زجاج عادي |
2000 * 2500 مم (2000 * 3000 مم 二次 压 合) |
| زجاج بغاز الأرجون | 2000 * 2500 مم | |
| 2500 * 3500 ماكس حجم الزجاج | زجاج عادي | 2500 * 3500 مم (2000 * 4000 مم 二次 压 合) |
| زجاج بغاز الأرجون | 2500 * 3200 مم | |
| الحد الأدنى لحجم الزجاج | 280 * 450 ملم | |
| سماكة الزجاج | 3-15 ملم | |
| سماكة الزجاج العازل | 50 مم (صنع خاص لـ 60 مم يحتاج إلى إشعار خاص) | |
| سرعة غسيل الزجاج | صيف 8-10م / دقيقة شتاء 6-7م / دقيقة | |
| سرعة ناقل الزجاج: | 45 م / دقيقة | |
| فرش الغسيل | 3 أزواج | |
| إمدادات المياه: | استهلاك المياه: التوصيل 0.5t / h: ≤50μs / cm6-7 | |
| مزود الهواء | التدفق: 0.8 م / دقيقة | |
| ضغط جوي | ≥0.8 ميجا باسكال | |
| إجمالي الطاقة | 3P 380V 50HZ 34KW | |
| البعد | 23500 * 3500 * 3700 مم | |
