آلة قطع الزجاج CNC خط إنتاج آلة قطع الزجاج الأوتوماتيكية
لتصنيع النوافذ للبيع
الفوائد والمزايا
* تحميل الزجاج تلقائيًا على الطاولة
* قطع سريع باستخدام الحاسب الآلي
* تعويم الهواء في الماكينة
* مع طاولة كسر الزجاج
* لشكل مختلف لقطع الزجاج
* يمكن تخصيص حجم الماكينة

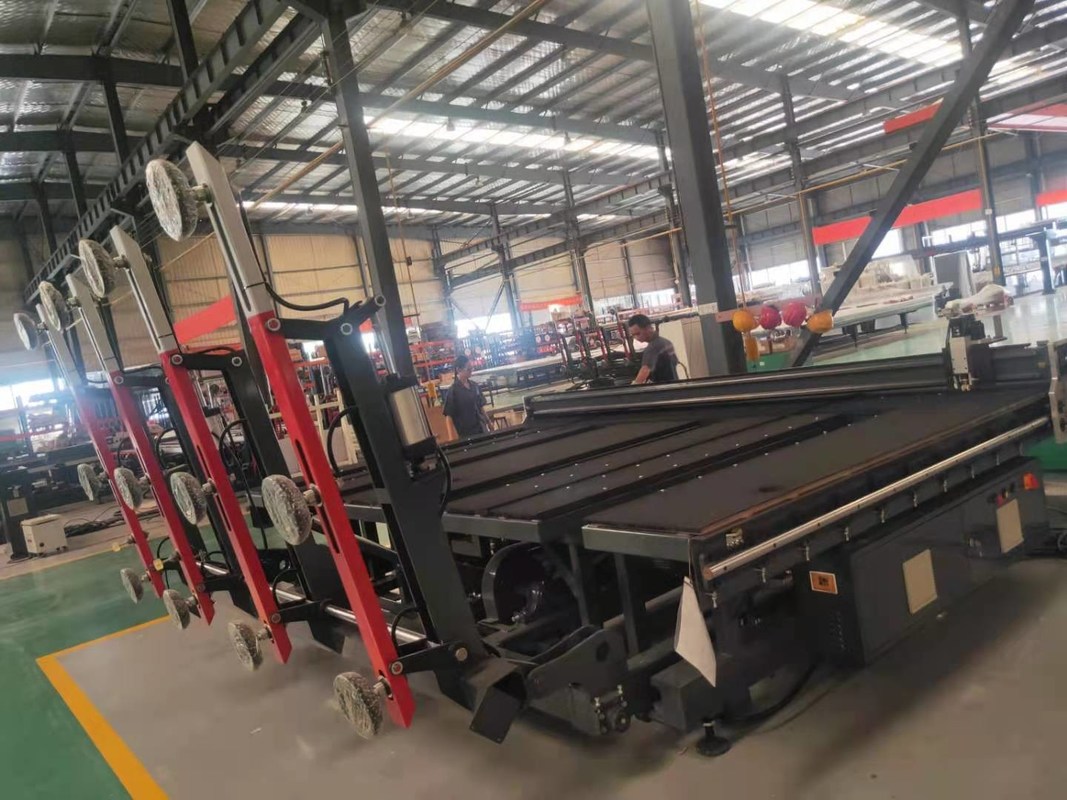

خط آلة قطع الزجاج الأوتوماتيكي بالكامل
مع 4 أذرع تحميل لتحميل الزجاج تلقائيًا (جانب واحد أو جانب مزدوج)
كل ذراع لديه 3 قطع مصاصون
التحكم بجهاز الكمبيوتر ، واجهة Microsoft windows
واجهة قياسية صينية وإنجليزية
المراقب المالي: America GALI
الرف / العتاد: اليابان KHK
عجلة القاطع / مشبك العجلات: بلجيكا
الأجزاء الكهربائية ذات الجهد المنخفض: شنايدر (فرنسا)
تحسين البرامج
طاولة تعويم هوائية لسهولة الحركة
مواصفات الجهاز:
تحميل الزجاج:
حجم الماكينة: 4400 مم * 3120 مم
أقصى حجم للتحميل: 4200 * 3000 مم
سماكة زجاج التحميل: 3 ~ 19 مم
أسرع وقت تحميل للدورة: 40 ~ 50 ثانية
أقصى عمق تحميل: 700 مم
أقصى وزن التحميل: 900 كجم
قضبان تحميل أحادية الجانب (مزدوجة الجانب): 4 أذرع
مصاصات على كل ذراع: 3 قطع
قوة التركيب: 8KW
ضاغط الهواء: 0.3 ميجا باسكال
ضغط الفراغ: -70 ~ 90Kpa (ضبط بسمك الزجاج)
قطع الزجاج:
حجم الماكينة: 5200 مم * 3540 مم
الحد الأقصى لتخطيط قطع الزجاج: 4200 * 2800 مم
ارتفاع طاولة العمل: 900 ± 50 مم
سمك الزجاج: 3 ~ 19 مم
موازٍ خطي: ≤ ± 0.20 مم / م
الدقة القطرية: ≤ ± 0.25 مم / م (الدقة أعلاه قاعدة على الزجاج قبل الكسر)
سرعة جسر القطع: 0 ~ 280m / min (يمكن تعديلها)
تسريع جسر القطع: ≥3.0m / s2
سرعة رأس القطع: ≥150m / min
تسريع رأس القطع: ≥6.0m / s2
خطأ دقة تحديد موضع رأس القطع: ≤ ± 0.15mm
إجمالي طاقة الماكينة: 8KW
ضاغط الهواء: 0.6 ميجا باسكال
كسر الزجاج:
حجم الماكينة: 4200 مم * 2800 مم
قضبان التكسير: 1 + 2
وظيفة تعويم الهواء ، لوحة MDF
الطاقة: 6.6kw
متعددة نقطة دفع قضيب وظيفة ، مريحة و relaiable
| بند. |
| مساهمة الجهد |
380 فولت / 50 هرتز ~ 60 هرتز/ 3 مراحل |
| قوة |
14 كيلو واط |
| ضغط جوي |
0.4-0.8 ميجا باسكال |
| سرعة القطع |
0-210 م / دقيقة |
| كمية مصاصة |
9 قطع (3 مصاصة لكل ذراع) |
| وقت التحميل |
20-50 ثانية |
| ضغط الفراغ |
-70 ~ -90kpa (يمكن تعديلها وفقًا لسمك الزجاج) |
| سمك المعالجة |
2.5-19 ملم |
| تسمية تلقائية (نعم / لا) |
نعم |
| تحميل التحكم المتحرك |
جهاز التحكم |
| مص وزن التحميل |
500 كلغ |
| حجم القطع |
4200x2600 ملم |
| الحجم الكلي |
4600 * 3250 * 1500 مم |
| حجم طاولة الكسر |
4300 * 2700 * 900 مم |
| ارتفاع طاولة العمل |
900 ملم |
| وزن |
4900 كجم |
الضمان والخدمة:
ضمان لمدة سنة للجهاز
خدمة مدى الحياة متوفرة للأجزاء والأعطال
خدمة 24 ساعة على الخط
فيديو العمل وتركيب الفيديو avaible
توفير دليل التشغيل باللغة الإنجليزية
خدمة التركيب والتدريب
مصطلح الدفع والشحن:
عن طريق T / T ، إيداع 30٪ ، الرصيد المدفوع قبل التسليم
تسليم الآلة بعد 30 يوما من الإنتاج.
يسمح بتحميل الماكينة في الحاوية أو إرسالها عن طريق شحن LCL
سيتم عرض وكيل الشحن إذا طلبت
