تفاصيل المنتج:
|
| اسم: | آلة تحميل وتفريغ الزجاج الأوتوماتيكية | أقصى وزن: | متخلف |
|---|---|---|---|
| قوة: | 380V 50Hz 3P (اختياري) | PLC: | سيمنز |
| شرط: | جديد | ضمان: | سنة واحدة |
| تسليط الضوء: | آلة تحميل وتفريغ أوتوماتيكية 12 مم,آلة تحميل وتفريغ الزجاج العازل الأوتوماتيكية,آلة تحميل الزجاج العازل 12 مم |
||
آلة التحميل والتفريغ الأوتوماتيكية لخط معالجة الزجاج العازل
أولا المعايير الفنية لتفريغ الزجاج محشين
1. حجم الزجاج ماكس: 4000x2500mm
الحد الأدنى لحجم الزجاج: 1200 * 1000 مم
أكواب الشفط الكلية ، جانب واحد: قطر 250 مم ؛8 قطع
2. color: ليتم تأكيده.
3. امدادات الطاقة: 380V 50HZ ، 3 مراحل للتأكيد
4. إمداد الهواء المضغوط: 5-7 بار ، 30 لتر / دقيقة ؛
5. الطاقة المثبتة: ≈10kw
II. الأداء الفني:
1. جميع الإطارات الرئيسية للمعدات تستخدم مجموعات أنابيب فولاذية مستطيلة عالية الجودة ذات معايير وطنية ملحومة ومزودة بمسامير.
2. يستخدم التحكم في البرنامج وحدة تحكم قابلة للبرمجة مستوردة من SIMENS ، مزودة بلوحة لمس.
3- تم تصميم الماكينة بمظهر موجز وتتوافق مع المصنع الحديث بعلامات آمنة ، ومرجع إلى معيار Euro IEC من التصميم حتى التصنيع والتركيب.
4. all-digital control مع دقة تحديد المواقع والمرونة السريعة ؛يمكن تعديل كل السرعة وفقًا لسرعة خط الإنتاج.
5 سيتم التحكم في حركة المحور X و Y ووظيفة الرفع لأعلى ولأسفل لرافع كوب الشفط بواسطة محرك سيرفو. يمكن لنظام كوب الشفط أن يرفع لأعلى ولأسفل ، يتحرك للأمام وللخلف ، يتحرك من اليسار إلى اليمين ، يمكنه الدوران 90 درجة.
6. يعتمد نظام التحكم في حلقة مغلقة بالكامل لتحديد المواقع بدقة للآلة وتشغيل مستقر.
7.الرافعة الجسرية تعمل مع رافع كوب الشفط الفراغي ويمكنها التعامل مع أقصى وزن 1000 كجم بما في ذلك وزن الزجاج ووزن رافع كوب الشفط.
8.وقت دورة التفريغ: ≤60S.لا يشمل ذلك الوقت الذي يقوم فيه المشغل بفحص الزجاج إلخ.

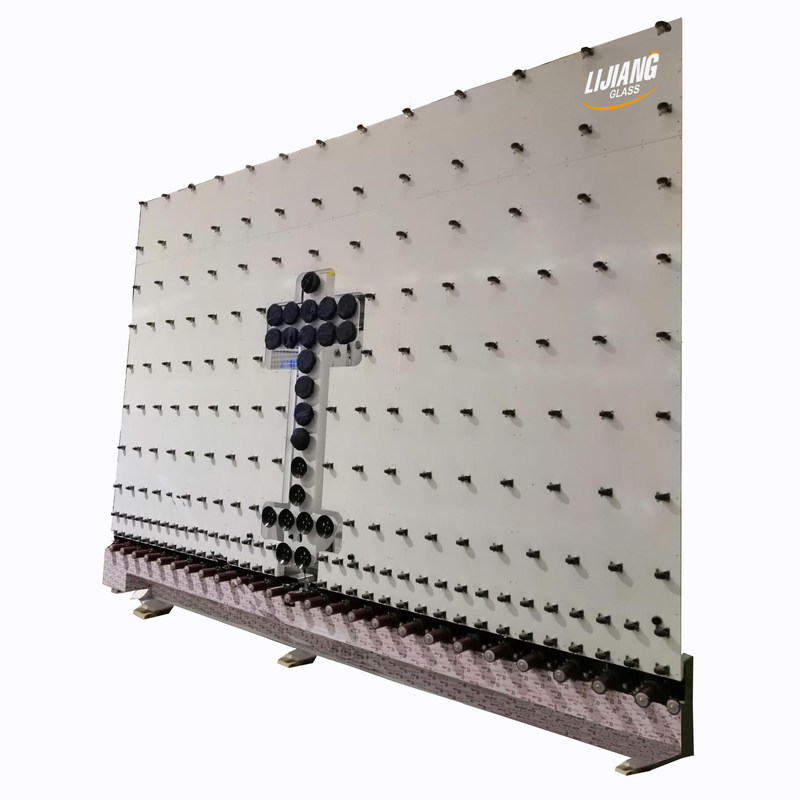

طاولة تحميل زجاج عمودية LJASP3525
الأداء الفني:
1. تتبنى التحكم Mitsubishi PLC ، شاشة تعمل باللمس 10 بوصات. النظام الديناميكي يعتمد 3 محرك سيرفو ، إنه سهل التشغيل. طريقة وضع الزجاج هي وضع مشترك ، وضع أعلى / أسفل ؛
2.يمكن للحزام V أن يتكيف تلقائيًا مع الموضع المركزي لسمك الزجاج ؛ يدفع المحرك كرات من معدات التخفيض لضبط حزام V. يقوم مستشعر الإزاحة بتحريض النقطة الأصلية ، والتحرك على مسار البطانة ؛
3. يرتفع رأس الماكينة تلقائيًا إلى ارتفاع الزجاج ، إذا كان حجم الزجاج صغيرًا جدًا ، فليس من الضروري الصعود ؛ يقود محرك سيرفو ترس التخفيض بواسطة ضرس السلسلة على مسار البطانة لجعل رأس الماكينة لأعلى / لأسفل ، بحيث يمكن بدقة الارتفاع المطلوب ؛
4. ينقل قسم النقل الزجاج تلقائيًا إلى الموضع المركزي لدعم الامتصاص. يقود محرك سيرفو ترس التخفيض بواسطة ضرس سلسلة على مسار البطانة لنقل الزجاج إلى موضع المصاصة المركزي ؛
5-يستنشق المصاصون ، ويمتدون ، وتمتد الذراعين للوصول إلى الضغط السلبي المعين ، ومقياس الضغط السلبي له تأثير وقائي ، ويمكن أن يتجنب الزجاج المكسور في حالة تسرب الهواء.
6. يمكن للآلة توفير العمالة 2-3 أشخاص ، وتحسين كفاءة العمل بمقدار 2 مرات
7.المصاص لأعلى / لأسفل ، مصاصة أمامية / خلفية ، نقل الحزام V بواسطة محرك سيرفو ، يمكن وضعها في الموضع الدقيق ؛
8.يمكن ضبط دعم المصاصة تلقائيًا لأعلى / لأسفل حسب طول الزجاج وعرضه ؛ عندما يصل الزجاج إلى الموضع المطلوب ، يتراجع الحامل المساعد ؛تقوم أسطوانتا الهواء بتشغيل الوصلة رباعية القضبان لجعل اللوحة النشطة تتحرك إلى الأمام / الخلف ، بحيث يمكنها ضمان التزامن المتوازي.
المعلمات الفنية لآلة تحميل الزجاج الأوتوماتيكية
| ماكس حجم الزجاج | 2500 * 3500 مم |
| 2000 * 2500 مم | |
| سماكة الزجاج | 3-12 ملم |
| مصدر الهواء | 0.8 ميجا باسكال |
| قوة | 3P 380V / 1P + N 220V 50Hz 38KW |
| حجم الماكينة | 3200 * 2800 * 1800 مم |
| 2600 * 2800 * 1800 مم |
كآلة تصنيع الزجاج العازل الاحترافية في الصين ، باستثناء المواد مثل غربال الجزيء ومباعد الألمنيوم ومانع التسرب.نحن جيدون في تطوير وإنتاج خط إنتاج معالجة الزجاج العازل العمودي الأوتوماتيكي ، آلة إزالة الزجاج العمودي المنخفض ، خط إنتاج الزجاج الآلي للعزل الآلي وما إلى ذلك.
المنتجات ذات الصلة
عمودي أناnsulation جيمعشوقة صإنتاج إلine LJBZ2535 ز
الخصائص الرئيسية:
• اعتماد نظام التحكم SIEMENS ، والحفاظ على أداء مستقر
• نظام تحكم PLC ، واجهة شاشة تعمل باللمس
• ضبط عمق الغراء تلقائيًا باستخدام شاشة العرض الرقمية
• استخدام المؤازرة للتحكم في النظام والوظيفة المعيارية ووظيفة التراكب
• قابل للتطبيق لإنتاج IG متدرج ، IG ثلاثي وشكل IG
• يمكن تصنيع قطعتين من IGU وتعبئتهما بغاز الأرجون في وقت واحد (اختياري)
• يمكن أن تكون أحجام الزجاج Min & Max اختيارية
• جزء غسيل الزجاج
الميزة الأساسية:
• استخدام 6 قطع من الفرشاة الناعمة
• اغسل الزجاج المنخفض الانبعاث عبر الإنترنت وغير المتصل ، يتعرف تلقائيًا على فيلم Low-e
• جزء الغسيل يعتمد على تصميم هيكل الطبقات العليا والسفلى
• استخدام مروحة تردد متغير ، كفاءة في استخدام الطاقة ، تأثير تنظيف جيد
• يمكن لسكين الهواء تعديل عرض سكين الهواء تلقائيًا وفقًا للسمك
• استخدام أساليب عمل ذكية متقطعة موفرة للطاقة
• نظام غسيل من النوع الهرمي
• التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، نظام تجديد المياه
• نظام كاتم الصوت الأوروبي
• 304 مادة من الفولاذ المقاوم للصدأ
• ضغط وتعبئة أجزاء الغاز
الميزة الأساسية:
• يمكن ضغط الزجاج العازل الطويل للغاية مع مرات ثانية
• الآلة تعتمد عزم دوران مؤازر لضغط الزجاج
• لوحة الضغط مع مسامير قابلة للتعديل لضمان قرص عالي الدقة يدوم طويلاً
• مجهزة بآلية اسطوانة أمامية قابلة للتعديل بدقة
• يمكن للنظام تشخيص معلومات الخطأ
• يمكن فتح لوح الضغط بعرض 400 مم لسهولة الصيانة
• يمكن استخدامه لإنتاج خطوة من أربعة جوانب IG ، و IG ثلاثية ، وشكل IG
• تعبئة غاز الأرجون آلياً داخل لوح الضغط بتركيز دقيق للغاز
• عند ملء شكل IG ، يتطلب الجانب الأمامي القابل للنفخ من الحجم المستطيل 450 مم (الطول) ، 280 مم (الارتفاع)
• لا حاجة لعمل ثقوب في إطار المباعد
• الغاز القياسي هو غاز الأرجون
• مستشعر سريع التفاعل للتحكم الدائم في عملية تعبئة الغاز
• ضبط بيانات الغاز تلقائيًا وعرض البيانات على الشاشة
