التلقائي يمكن تحميل 500KG 600KG 900KG الزجاج الكابولي الزجاج رافع أنظمة الرفع

أنظمة الرفع بالرافعة الفراغية 900 كجم

أنظمة الرفع بالرافعة الفراغية 600 كجم

الكابولي الزجاجي 900 كجم

مكان المنشأ:

مدينة جينان بمقاطعة شاندونغ ، الصين

اسم العلامة التجارية:

Jinan Lijiang Glass Machinery

إصدار الشهادات:

CE & ISO9000

اتصل بنا

اطلب اقتباس

تفاصيل المنتج

نوع الجهاز::

آلة تحميل الزجاج

إصدار الشهادات:

CE & ISO9000

سمك الزجاج:

3 - 18 ملم

طول الذراع:

4 أمتار

أقصى وزن زجاجي:

360 كجم

طول العمود:

4 أمتار

زاوية الدوران:

90 درجة

ضغط الفراغ:

> 0.5 بار

إبراز:

أنظمة الرفع بالرافعة الفراغية 900 كجم

أنظمة الرفع بالرافعة الفراغية 600 كجم

الكابولي الزجاجي 900 كجم

شروط الدفع والشحن

الحد الأدنى لكمية

1 مجموعة

الأسعار

Discussible

تفاصيل التغليف

حزمة حالات خشبية

وقت التسليم

5-8 أيام عمل

شروط الدفع

L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام

القدرة على العرض

100 مجموعة شهريا

منتجات ذات صلة

فيديو

الكابولي فراغ آلة رفع الزجاج طريقة الشريحة اليدوية

احصل على أفضل سعر

ونش زجاجي بأربعة مصاصين بطول أربعة أمتار وارتفاع خمسة أمتار

احصل على أفضل سعر

8 شفط كأس زجاج شفط رافع للتعامل مع لوح الزجاج

احصل على أفضل سعر

2 أو 4 مصاصات زجاجية رافع فراغ حمولة 300 كجم / 500 كجم

احصل على أفضل سعر

اتصل بنا

اتصل الآن

وصف المنتج

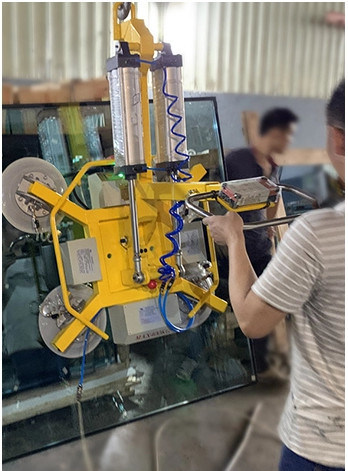

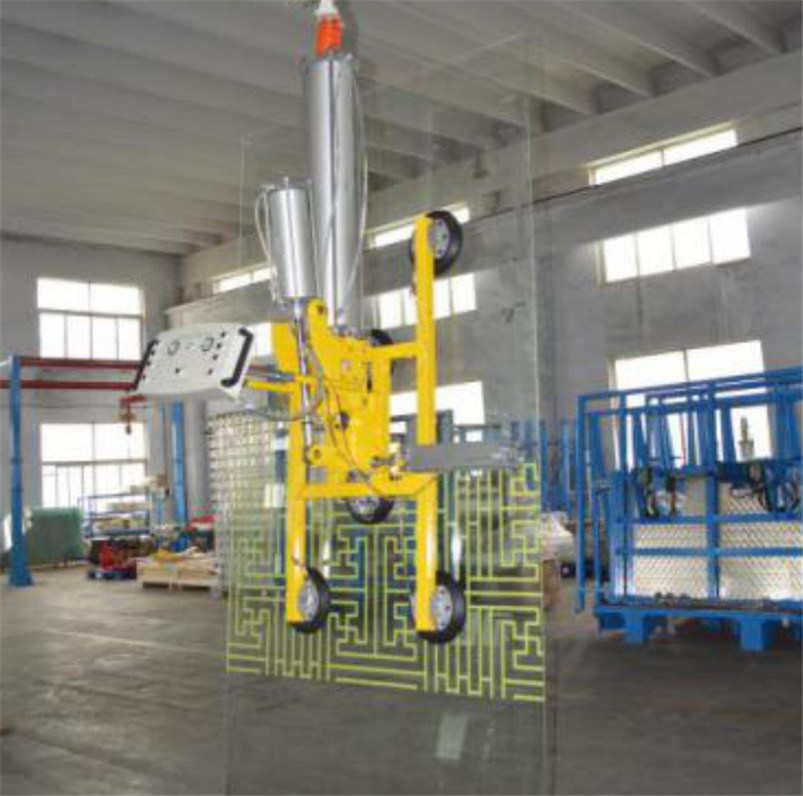

رافعة زجاجية بزجاج ناتئ 500 كجم 600 كجم 900 كجم

مع مصاصة لرفع الزجاج

المزايا والفوائد

الميزات والمزايا

●الجزء الميكانيكي:

(1) تم تصميم الطول الإجمالي للحزمة الرئيسية لرافعة الشفط ليكون 2000 مم ، والجزء العلوي من الجزء الأوسط ملحوم ومختوم بلوحة ، ويستخدم الجزء الأوسط كمجمع فراغ.يتم إجراء اختبار إحكام الهواء بعد اللحام لضمان عدم وجود تسرب.عندما يتم إيقاف تشغيل الجهاز فجأة ، يظل مضمونًا أنه قادر على امتصاص اللوحات بشكل موثوق لمدة 20 دقيقة على الأقل ، ولن يتسبب في حوادث السلامة مثل تلف المعدات (يجب الحفاظ على معيار CE الأوروبي لمدة 10 دقائق)

(2) هذا الجهاز مجهز بـ 6 أكواب شفط بقطر 360 مم لأحجام مختلفة من الزجاج.يمكن تعديل موضع كل كوب شفط على العارضة لتسهيل امتصاص الزجاج بأحجام مختلفة.

●الجزء الكهربائي:

(1) يتم تركيب مفتاح ضغط الفراغ ووحدة إنذار صفارة على رافعة التفريغ.عندما لا يصل ضغط نظام التفريغ إلى الضغط المحدد ، أو عند حدوث انقطاع في التيار الكهربائي ، ستتحكم وحدة الإنذار في ضوء التحذير الأحمر ليضيء ويصدر الجرس صوتًا ، ويطلب من المشغل التعامل معه في الوقت المناسب.

●جزء الفراغ:

(1) تعتمد رافعة الشفط مضخة فراغ دوارة خالية من الزيت الألمانية ، بسعة ضخ تبلغ 8 م 3 / ساعة ، ودرجة فراغ كبيرة تزيد عن 85٪ ، وموفرة للطاقة ، ومضغوطة وخفيفة الوزن ، ولا تحتاج إلى صيانة ، وما إلى ذلك ؛

(2) تم تجهيز المجموعة الكاملة من المعدات بـ 6 أكواب شفط فراغية ، وامتصاص متعدد النقاط لضمان أن اللوحة يمكن أن تحافظ على مستوى عالٍ أثناء عملية المناولة دون إمالة ؛

(3) مادة كوب الشفط هي مطاط النتريل ، بقطر 360 مم ، زيت (بنزين) ، متين ، مقاومة للأحماض والقلويات ، ويمكن أن تمتص بشكل فعال مع FRP لإنتاج مستوى كوب شفط واحد حقيقي.قوة الشفط الكبيرة النظرية = المنطقة الفعالة (المنتج المادي * المعامل) * الضغط المحسوب (0.6 بار) ؛(0.18 * 0.18 * 3.14) * 0.6 * 10000 = 610.416 ، أي ما يقرب من 610.4 كجم.وفقًا لعامل الأمان 4 مرات ، فإن قوة الشفط الفعلية المسموح بها لكوب الشفط هي 610.4 / 4 = 152.6 كجم.إجمالي قوة الشفط لـ 6 أكواب شفط 600 كجم.ملحوظة: قوة الشفط الفراغية المذكورة في الجدول أعلاه محسوبة تحت 60٪ درجة فراغ.في ظل ظروف العمل العادية ، يمكن أن تصل درجة فراغ النظام إلى أكثر من 85٪ ؛

(4) مستشعر ضغط الفراغ مصنوع من ماركة Panasonic اليابانية ، ومستوى ضغط التنبيه مضبوط على 60٪ فراغ ؛

(5) تم تجهيز كل كوب شفط بصمام كروي يدوي للتحكم في الفتح والإغلاق ، مما يضمن إمكانية تطبيق نفس المعدات على المواصفات المختلفة للألواح ؛

(6) الأجزاء العلوية والسفلية من قضيب الشفط مجهزة بنابض.عندما لا تكون اللوحة مسطحة ، يعمل الزنبرك كمخزن لضغط المصاصة بالتساوي ، وذلك لضمان سلامة وموثوقية كوب الشفط.

● بشكل عام

2. وفقًا لتصميم نظام التفريغ DIN EN 13155 التابع للاتحاد الأوروبي لموقع تركيب جدار ستارة المبنى في الهواء الطلق.

3. المناولة الأفقية ، التقليب الكهربائي والمعالجة الرأسية.

4. تصميم مرن ، يمكن تطبيقها على التعامل مع أحجام مختلفة من FRP.

يتم تشغيل مناول الزجاج الهوائي باستخدام الهواء المضغوط.الجهاز لا يستخدم الكهرباء وهو امن وموثوق وسهل التشغيل.إنها أداة أساسية لمعالجة الزجاج في صناعة معالجة الزجاج الحديثة.يتسبب الهواء المتدفق عبر مولد الفراغ في امتصاص ضغط الفراغ للزجاج.


يتم عمل شوط الأسطوانة من خلال تلقي إشارة الأمر من الهواء المضغوط في أنبوب المدخل.يستخدم الجهاز بشكل شائع في أعمال تحميل وتفريغ الزجاج في خطوط معالجة مصانع الزجاج ، مثل الطحن ، والتنظيف ، والتقسية ، والرقائق ، والمعزولة ، إلخ.

رافع الزجاج - آلة تحميل أو تفريغ الزجاج

رافعة الزجاج لها أقصى وزن 300 كجم / 400 كجم / 500 كجم / 900 كجم وما إلى ذلك ، يمكن اختيار أقصى وزن للزجاج.الرافعة الزجاجية بـ column والمصاصون.

الوزن الأقصى للزجاج	360 كجم
زاوية الدوران	90 درجة	يسار و يمين
أكواب شفط	4 قطع
مواد الأكواب	سيليكون
طريقة الانزلاق	يدوي
ارتفاع العمود	4 أمتار	وظيفة تخزين الغاز
طول الذراع	4 أمتار
أجزاء التحكم في الهواء	أيرتاك
