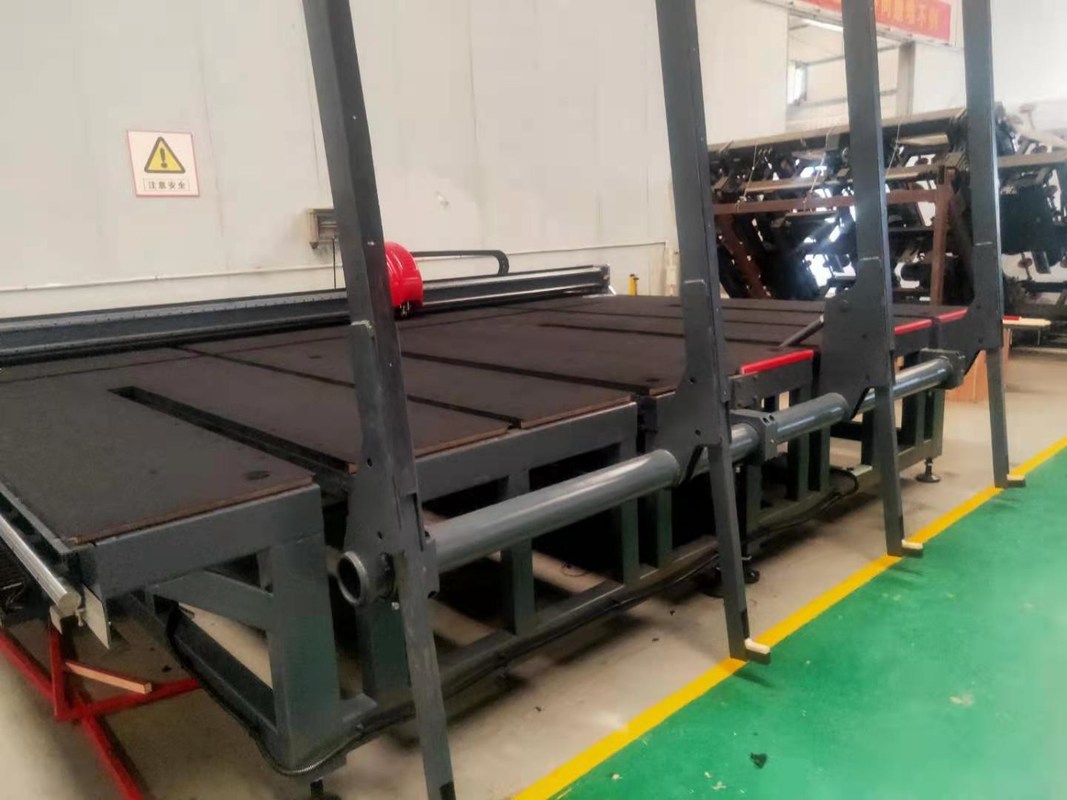

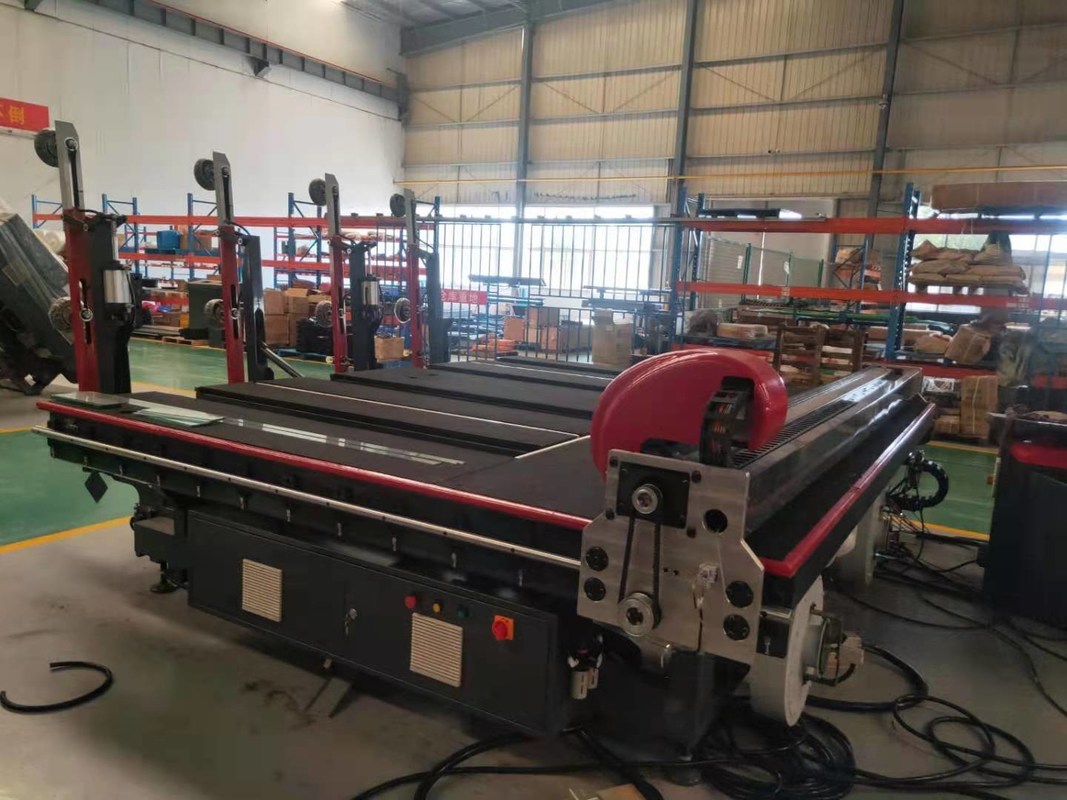

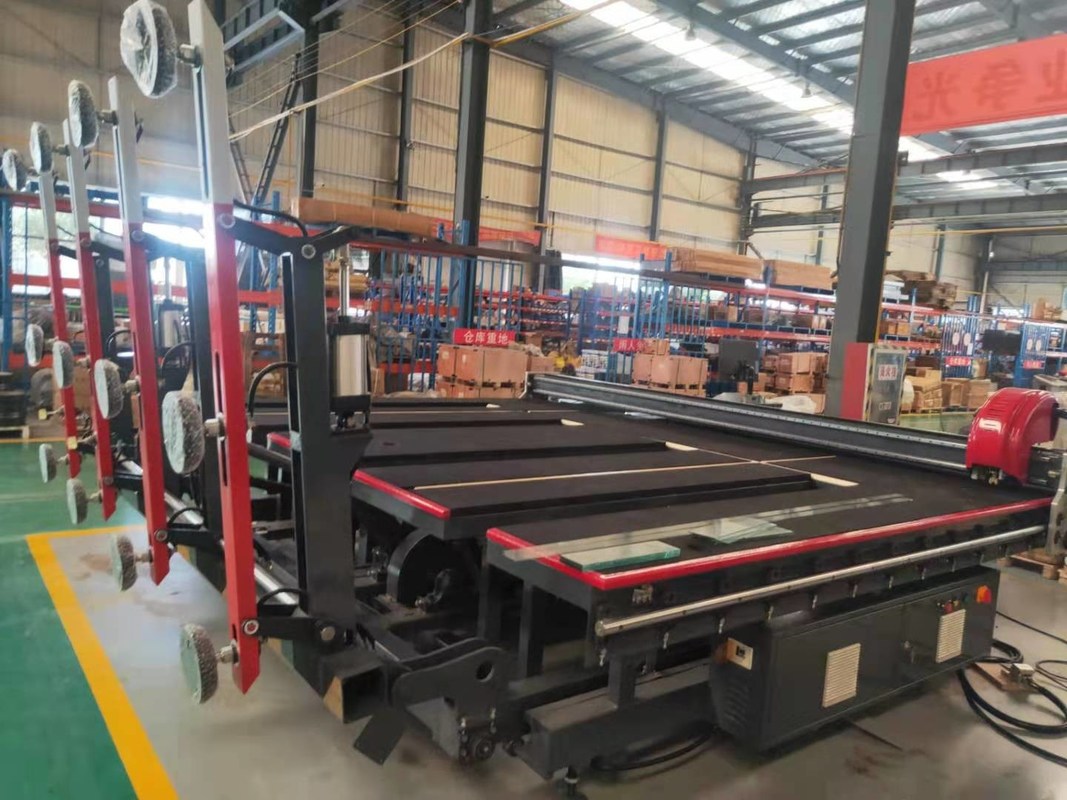

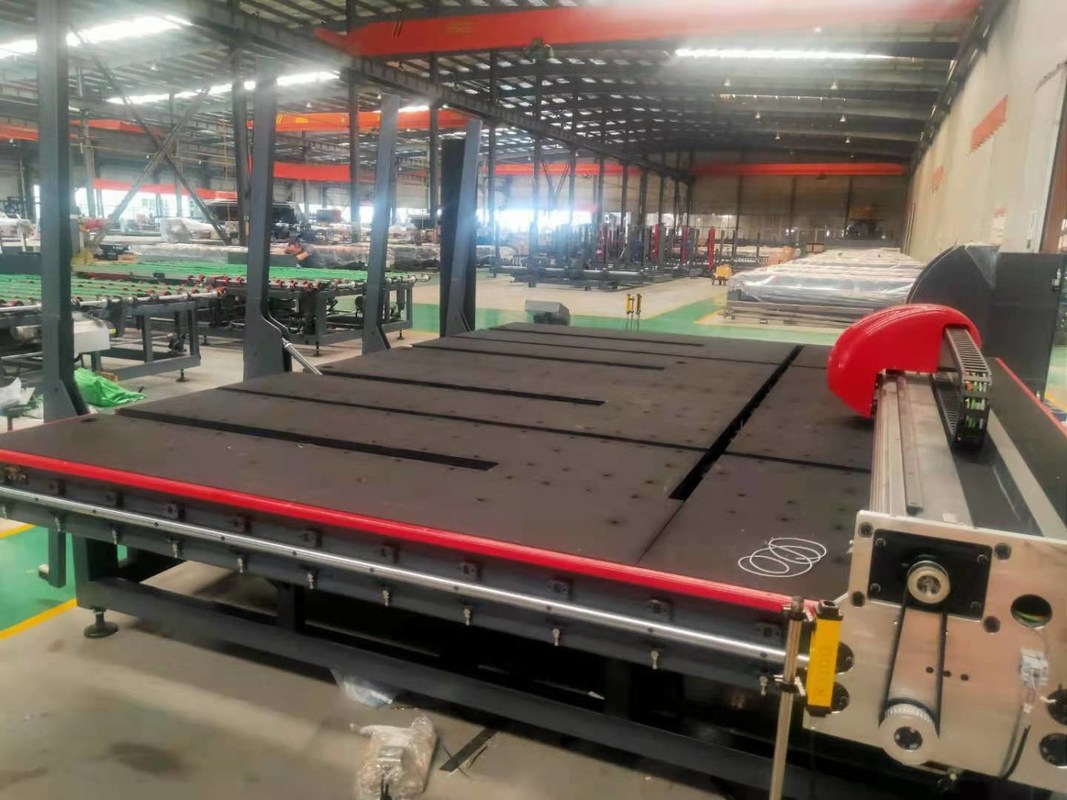

تصنيع النوافذ وحدة تحكم PLC طاولة قطع الزجاج الأوتوماتيكية

آلة قطع الزجاج CNC / طاولة قطع الزجاج لتصنيع النوافذ للبيع

مقدمة موجزة عن خط قطع الزجاج الأوتوماتيكي

الخطة العامة للمشروع: يتكون خط قطع الزجاج الأوتوماتيكي CNC من طاولة تحميل أوتوماتيكية ، ومنضدة تقطيع أوتوماتيكية وطاولة تكسير تعويم بالهواء.يستخدم خط قطع الزجاج الأوتوماتيكي بشكل أساسي في معالجة الزجاج المسطح ، والذي يمكنه تحميل الألواح بسرعة وبدقة ، وقطع الزجاج المستقيم ، والزجاج ذي الشكل الخاص ، وألواح الكسر الميكانيكية ذات العوامة الهوائية. تدفق العمل على النحو التالي: طاولة التحميل تستخدم ميكانيكيًا الدوران ، من خلال كوب الشفط الفراغي الذي يأخذ ورقة زجاجية من الرف ، يوضع على طاولة التحميليتم نقل الزجاج إلى طاولة القطع من خلال الأسطوانة الموجودة على طاولة التحميل والحزام الناقل على طاولة القطع ، حيث يقوم حامل القاطع الموجود على عارضة القطع بآلة القطع بتوجيه القاطع للتحرك بسرعة عالية في اتجاه X واتجاه Y بواسطة أجهزة السيارات.استخدام دوران محرك المحور Z للتحكم في المسار المماسي للأداة.في نفس الوقت ، يتم التحكم في ضغط القاطع وعمق القاطع بالكمية التناظرية ، ويتم تشغيل المحاور الأربعة في وقت واحد للقطع.عند الانتهاء من القطع ، يتم إرسال لوح الزجاج إلى منضدة الكسر ذات العوامة الهوائية لاختراق الوسادة الهوائية المتكونة من الحزام الناقل وطاولة الكسر.

التكوين الميكانيكي:

سلسلة العجلة المسننة: عالية الدقة مقاومة للاهتراء ；

بكرات النقل: مادة PU ；

كوب شفط فراغ: مادة مطاطية نتريل (هيكل امتصاص مزدوج) ；

مخفض الوجه: Bangfeili / zhongyan

مخفض X & Y aixs: Bangfeili / zhongyan

مخفض النقل: Bangfeili / zhongyan

مصاصة رفع المخفض: Sankai / zhongyan

مضخة الفراغ: Jiuxin

تكوين الأجهزة الكهربائية:

1. تحكم PLC: دلتا ؛

2. محول التردد: دلتا.

3. شاشة اللمس: دلتا؛

4. قواطع التبديل: شنايدر.

5. قواطع دوائر: Chint ،؛

6. تحويل امدادات الطاقة: دلتا؛

7. محولات التحكم: Chint،؛

8. الصمام الكهرومغناطيسي الرئيسي: Airtac.

9. التبديل الكهروضوئي: Guangchuan / puruide / aotongmike ；

10. مفتاح القرب: Guangchuan / puruide / aotongmike.
