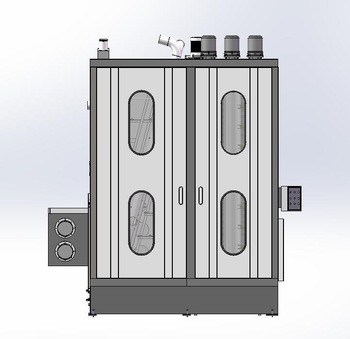

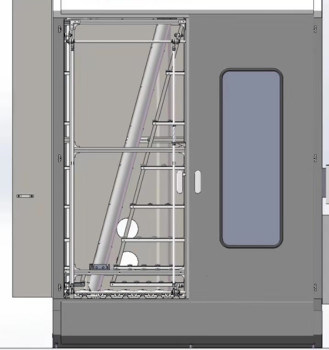

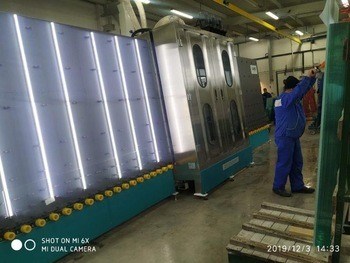

غسالة الزجاج العمودية الأوتوماتيكية وآلة قطع الزجاج الأوتوماتيكية بالكامل

►نظام خزان المياه وخاصية تسخين المياه

►استخدام نظام مكافحة الضجيج المتقدم في أوروبا لخلق بيئة عمل جيدة للموظفين.يمكن التحكم في الضوضاء التي تقل عن 90 ديسيبل باستخدام تروس وإسفنج من النايلون.

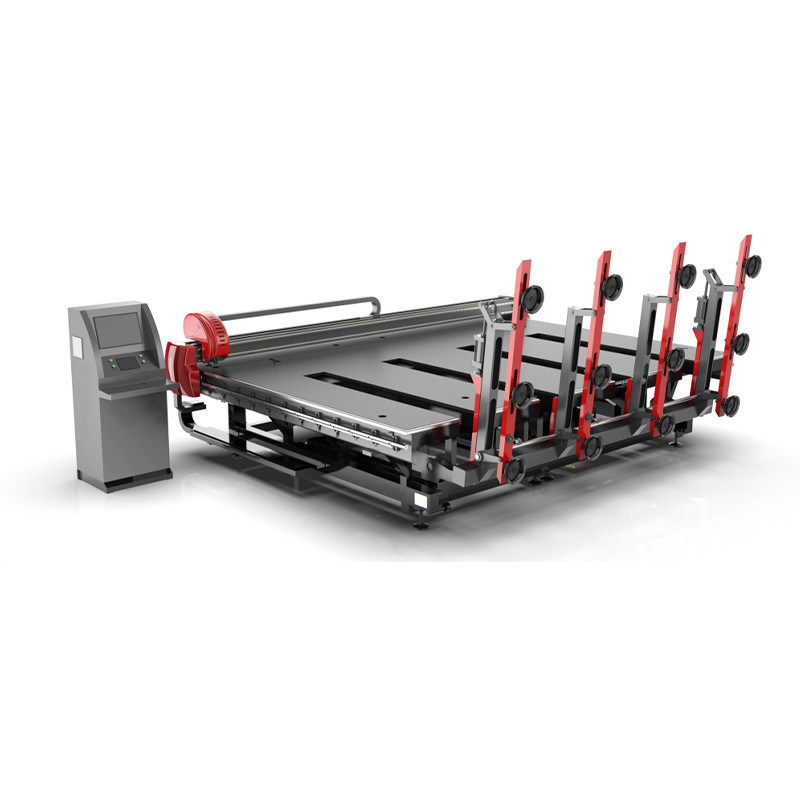

مقدمة موجزة لجدول قطع الزجاج الأوتوماتيكي

• المبادئ الأساسية:

• مبدأ عملها هو نقل الزجاج المقطوع عن طريق نقل الحزام إلى طاولة العمل ، وإدخال موضع الزجاج تلقائيًا من خلال نظام المسح الكهروضوئي ، ثم يتحرك رأس القطع مع عجلة الماس على حامل القاطع على طول الاتجاهين X و Y على التوالي عن طريق التحكم في البرنامج ، اقطع الورقة.يتم استخدام جهاز التحكم في الحركة CNC في جزء التحكم في الماكينة ، ويتم استخدام محرك سيرفو AC المتقدم في جزء القيادة.

• تكوين المعدات:

• طاولة القطع الأوتوماتيكية: تتكون من آلية الهيكل ، آلية الشعاع ، آلية طاولة العمل ، آلية سكين القطع ، آلية النقل ، آلية تحديد المواقع بالمسح الكهروضوئي ونظام التحكم الكهربائي.

• خطوات العمل التفصيلية:

• الرجوع إلى "تعليمات استخدام طاولة قطع الزجاج الأوتوماتيكية بالكامل"

• أداء المعدات:

• 1 ، مادة الهيكل تكون ملحومة ومكونة من فولاذ الجسر المعياري الوطني المحتوي على المنجنيز (Q345A) بعد معالجة التقادم.الخصائص الميكانيكية الشاملة ، اللدونة وخصائص اللحام لهذا النوع من الفولاذ جيدة.تتم معالجة الإطار ككل ، وقد تم تحسين ثبات ودقة المعدات بشكل كبير عن طريق تلطيف معالجة الشيخوخة لضمان استقرار المنتج.بعد عملية إزالة الصدأ الخاصة ، تتم إزالة بقع الصدأ السطحي وطبقة الأكسيد.يتم رش الطبقة العلوية بدهان إيبوكسي عالي الجودة ويتم رش الطبقة العلوية بطلاء عالي الجودة للسيارات.

• 2 ، من خلال تحليل برنامج الهيكل الاحترافي ، تضمن المعدات الاستقرار والتوازن الديناميكي والقوة الميكانيكية لتحقيق أفضل تطابق ، وتضمن عدم تشوه هيكل الجدول.

• 3 ، الجهاز لديه وظيفة إعادة تعيين مفتاح واحد.يمكنه إكمال جميع الاستعدادات قبل البدء تلقائيًا عن طريق النقر على شاشة اللمس ، مما يحسن بشكل كبير من كفاءة العمل.

• 4 ، ترتيب معقول للكابلات وأنابيب الغاز وختم كامل

• 5 ، تم اعتماد دليل خطي صامت عالي السرعة لقضيب التوجيه ، والذي يتميز بدقة قطع عالية وضوضاء منخفضة.

• 6 ، يتم استخدام محرك سيرفو ياباني متقدم Ankawa في جزء القيادة ، مما يجعل المعدات موثوقة وصغيرة الخطأ وفعالة.

• 7 ، صمام الملف اللولبي النسبي الياباني SMC يستخدم لقطع الأرز.يتم ضبط الضغط تلقائيًا وفقًا لسمك الزجاج.يدور رأس القاطع 360 درجة ، ويقطع القاطع العلوي والسفلي (يمكن قطع أي خط مستقيم وجميع أنواع الزجاج ذي الأشكال الخاصة بدقة).

• 8 ، رأس السكين مجهز بوظيفة حماية السكين.في حالة سقوط رأس السكين خارج الزجاج أو الفجوة الزجاجية ، يتوقف البرنامج تلقائيًا ، مما يمنع بشكل فعال تلف الأجزاء والزجاج.

• 9 ، محرك مزدوج عالي السرعة (مؤازر كبير بالقصور الذاتي Yaskawa) يضمن سرعة القطع والطلاقة

• 10 ، جهاز ناقل ، جهاز نقل أوتوماتيكي متزامن ، مناسب لنقل الزجاج العلوي والسفلي ، تنظيم سرعة تحويل التردد ، مستقر وسهل لتحسين سرعة النقل

• 11 ، جهاز تحديد المواقع ، نظام تحديد المواقع الكهروضوئية

• 12 ، وظيفة التعويض ، أداة تعويض الانحراف ، تعويض التخليص ، تعويض الملعب
