زجاج أربعة مصاصات رفع 400 كجم رافعة جسرية ناتئ

رافعة الكابولي الزجاجية الأكثر مبيعًا مع أربعة مصاصات رفع 400 كجم LJXJ400 وطاولة تحميل زجاجية ضخمة

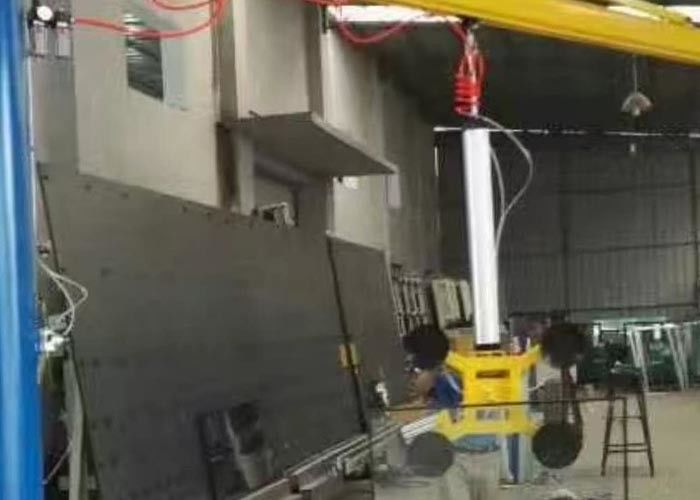

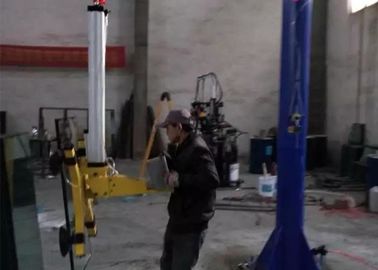

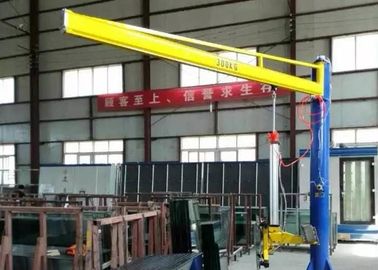

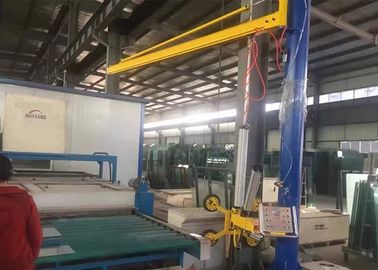

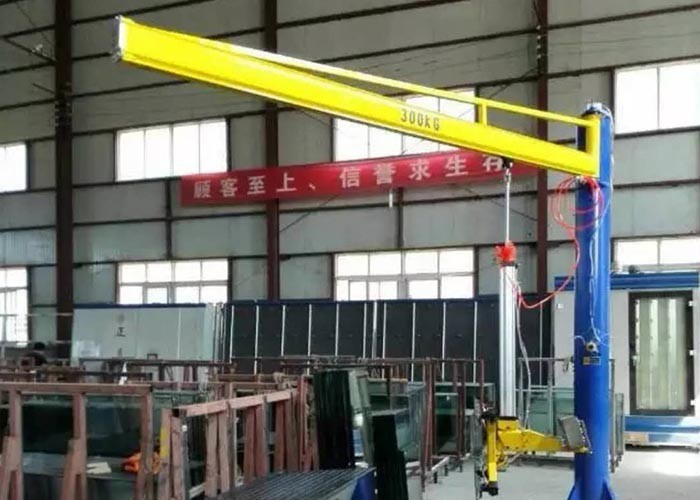

الزجاج الكابولي كرين مع رفع مصاصة

1. رافع الزجاج هذا مخصص لمعالجة لوح الزجاج العازل.
2. إن رافعة الزجاج قادرة على رفع الصفيحة الزجاجية بـ 800kg
3. إنها مجهزة بـ 5 مصاصات.ولكن يمكن إضافة المصاصة حسب حاجة العميل.
4. المعدات مستقرة وسهلة الاستخدام وآمنة.
5. رافع الفراغ مزود بضوء تحذير في حالة انقطاع التيار الكهربائي أو تسرب الفراغ ، تنطلق إشارة ضوئية وصوتية على الفور لتحذير المشغل للقيام بعملية طارئة.

المعلمات:

نحنإينغ إلى عن على

- خط إنتاج الزجاج العازل ،
- تركيب نظام الحائط الساتر الزجاجي ،
- تحميل وتفريغ لوح الزجاج على طاولة تقطيع الزجاج ،
- تركيب الزجاج الامامي للسيارة.

طاولة تحميل زجاج أوتوماتيكية بالكامل

• الوصف الفني:

1) نظام الإنذار: مع جهاز الكشف عن الفراغ الموثوق به ، يمكن أن يكون الوضع غير الطبيعي بمثابة إنذار وعرض تلقائي ، ويمكن استخدامه للتحكم عندما يكون غير طبيعي ومؤكّد ، وإنذار الفراغ عندما يكون غير طبيعي ويضمن تحت الزجاج في حالة الفراغ ؛عند التوقف في حالات الطوارئ لضمان أكواب الشفط الفراغي في الزجاج في حالة الفراغ ، تجنب تجنب تلف الزجاج بسبب التوقف غير الطبيعي ؛

2) نمط التشغيل: يحتوي الجهاز على الوضع التلقائي والوضع اليدوي وظيفتين للاختيار والتشغيل المريح والبديهي ؛

3) واجهة التشغيل: شاشة LCD تعمل باللمس ، شاشة صينية ، عملية مريحة ؛

4) الهيكل الرئيسي والهيكل الفولاذي يستخدمان جميعًا وصلات أنابيب مستطيلة ذات جودة عالمية وتجميع البراغيسمك الأنبوب الفولاذي المستطيل: over3-8mm

5) لقد تقادم عمر مادة الماكينة ، وقد تم استخدام تقنية إزالة الصدأ للسطح لإزالة بقع الصدأ وطبقة أكسيد السطح ، وقد تم رش الطبقة السفلية بطبقة أساس إيبوكسي عالية الجودة ، وتم رش السطح بمواد عالية طلاء السيارات الصف.

• خطوات العمل التفصيلية:

يمكن إنجاز عملية العمل بأكملها عن طريق التحكم الآلي PLC أو التحكم اليدوي.الوضع اليدوي مناسب بشكل أساسي لتعديل المعدات وصيانتها.يمكن إتمام كل إجراء بشكل مستقل أو يمكن استخدامه للعمل العادي. بعد إعطاء إشارة التحميل (يدويًا وتلقائيًا) ، يدور الذراع لأعلى بحوالي 95 درجة من خلال آلية الانقلاب ، وتبدأ الماكينة بأكملها في التحرك للأمام.عندما يلامس جهاز الحث الموجود على الذراع الزجاج ، تتوقف الماكينة بأكملها عن المشي. يعمل نظام التفريغ ، ويمتص الزجاج بواسطة المصاص من خلال أنظمة التفريغ.عندما يصل ضغط الفراغ إلى الضغط المحدد ، تتوقف مضخة التفريغ.تعمل آلية قضيب التوصيل التلسكوبي على رفع الزجاج الخلفي وحتى 80 مم من خلال محرك رفع الذراع.التوقف لمدة 1.5 ثانية تقريبًا للتأكد من امتصاص الزجاج ، ويتم تحريك الذراع الكبيرة بواسطة محرك لعكس الزجاج إلى بكرة النقل.يبدأ كوب الشفط الموجود أسفل الزجاج في النفخ ، وتؤدي آلية قضيب التوصيل التلسكوبي إلى سقوط كوب الشفط والزجاج في نفس الوقت ، وعندما يسقط الزجاج على بكرة الناقل ، يستمر الذراع الصغير في السقوط ، ويتم فصل الزجاج عن كوب الشفط ، ويبدأ الناقل في إرسال الصفيحة الزجاجية إلى الطرف الأمامي لآلة التحميل والتوقف عند نقطة الإشارة ، ثم يتحرك الإطار بالكامل تلقائيًا للعثور على موضع الصفر والتوقف.في انتظار الإشارة من طاولة القطع ، يمكن إرسال الزجاج إلى طاولة القطع بنفس سرعة الحزام الناقل في آلة القطع.بعد إرسال الزجاج ، كرر دورة العمل تلقائيًا.يمكن للآلة تحديد أي موضع وفقًا لسمك الزجاج المطلوب.

• المقياس التقني:

• ، حجم الورقة: الحد الأدنى للحجم: 2400 * 1500 مم (تحميل جانب واحد)
• ، أقصى حجم للتحميل: 6100 × 3300 مم
• ، سماكة الألواح الزجاجية: 3 ~ 19 مم
• عمق امتصاص التشغيل: 700 مم
• ، سرعة المشي على المحور X: 5-25m / min (قابل للتعديل)
• ، سرعة المشي على المحور Y: 8-12 م / دقيقة (قابلة للتعديل)
• ، سرعة النقل: 5-25 م / دقيقة (قابلة للتعديل)
• ، عدد أذرع التقليب: 12 ذراعًا (تحميل مزدوج الجانب)
• ، عدد مصاصي الذراع الواحدة: ثلاثة
• ، نوع التحميل: تحميل مزدوج الجانب
• ، دورة العمل: 60 ثانية (30 ثانية لكل وظيفة إضافية)
• ، مصدر طاقة التثبيت: AC380V / 50HZ (يمكن تعديل الظروف الخاصة وفقًا لمتطلبات العملاء)
• ، الطاقة الإجمالية للتركيب: 8-17 كيلو واط
• ، هواء مضغوط: 0.6-0.8 ميجا باسكال ؛
• الفراغ: -50-99 كيلو باسكال (قابل للتعديل حسب سماكة الزجاج)
• ارتفاع طاولة العمل: 900 + 20 مم
• حجم الماكينة: 4650 × 2980 × 900 مم
•
• تكوين الأجهزة الكهربائية:

1) ، تحكم PLC: دلتا ؛

2) ، محول التردد: دلتا ؛

3) ، لمس الشاشة: دلتا ؛

4) ، مفتاح المقاولين: شنايدر ؛

5) ، قاطع الدائرة: Chint ، ؛

6) ، تبديل امدادات الطاقة: دلتا ؛

7) ، محولات التحكم: Chint ، ؛

8) ، الصمام الكهرومغناطيسي الرئيسي: Airtac ؛

9) ، التبديل الكهروضوئي: Guangchuan / puruide / aotongmike ；

10) مفتاح القرب: Guangchuan / puruide / aotongmike ；

ملاحظة: بناءً على تاريخ التسليم والتحسين الفني ، تحتفظ شركة الإنتاج بالحق في استبدال الأجزاء من نفس العلامة التجارية.
