تفاصيل المنتج:
|
إصدار الشهادات: | CE / UL | اسم: | خط معالجة الزجاج العازل الأوتوماتيكي |
---|---|---|---|
سمك الزجاج: | 3 - 15 ملم | ماكس.: | 2500 مم * 3500 مم |
الجهد االكهربى: | 380 فولت 50 هرتز 3 بكسل | شرط: | آلة جديدة |
ضمان: | سنة واحدة | ||
تسليط الضوء: | معدات معالجة الزجاج 45 م / دقيقة,آلة صنع الزجاج 7 أقسام |

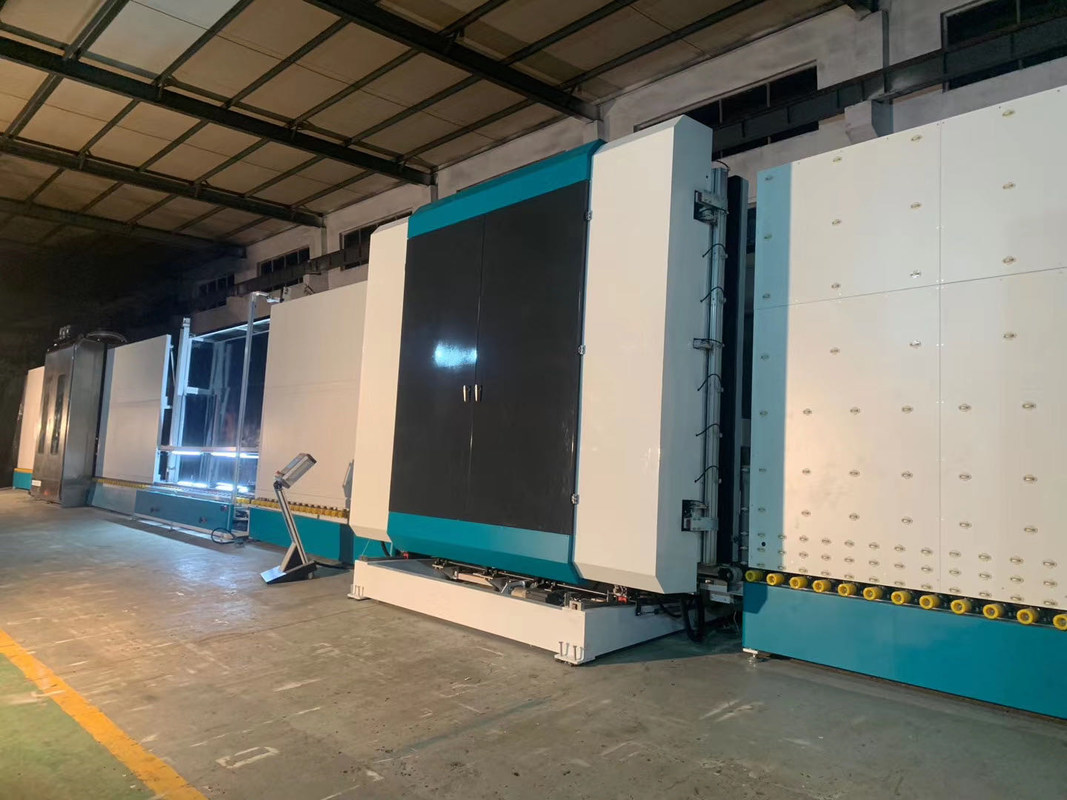

خط معالجة الزجاج العمودي تلقائيًا مع تعبئة غاز الهواء
نظرة عامة على خط معالجة الزجاج المزدوج
يحتوي خط معالجة الزجاج على 7 أقسام:
01 قسم النقل ؛
قسم الغسيل 02 ؛
03 قسم التصريف ؛
04 قسم التفتيش والتركيب ؛
قسم النقل 05 ؛
06 الضغط وملء قسم الغاز ؛
07 قسم التصريف.
الخصائص الرئيسية
• نظام التحكم PLC ، واجهة شاشة تعمل باللمس
• اعتماد نظام التحكم SIEMENS ، والحفاظ على أداء مستقر
• استخدام أجهزة التحكم في النظام ، وظيفة وحدات ، وظيفة تراكب
• ضبط عمق الغراء تلقائيًا باستخدام العرض الرقمي
• يمكن أن تكون أحجام الزجاج Min & Max اختيارية
• قابل للاستخدام لإنتاج IG متدرج ، IG الثلاثي وشكل IG
• يمكن تصنيع قطعتين من IGU وملئهما بغاز الأرجون في وقت واحد (اختياري)
وظائف اختيارية:
• زجاج على شكل
• زجاج متدرج بحواف اختيارية
• تعبئة غاز الأرجون تلقائيًا
• تقنية الهواء العائم لنقل الزجاج
البيانات الفنية لخط إنتاج الزجاج المجوف
ماكس.حجم الزجاج | 2500 مم * 3500 مم |
الحد الأقصى لحجم الزجاج لملء الغاز | 2500 مم * 3200 مم |
الحد الأدنى.حجم الزجاج | 280 مم * 450 مم |
سمك الزجاج | 3-15 مم |
سمك الزجاج العازل | 60 ملم |
سرعة غسل الزجاج | 2-10 م / دقيقة |
سرعة ناقل الزجاج | 45 م / دقيقة |
فرش الغسيل | 3 أزواج من الفرش الناعمة ذات الشعر 0.1 ملم |
إمدادات المياه | استهلاك المياه: 0.5t / h الموصلية: 40μs / سم |
مزود الهواء | التدفق: 0.8 م / دقيقة |
ضغط جوي | .80.8MPa |
إجمالي الطاقة | 3P 380V 50HZ 40KW |
البعد | 23500 * 3500 * 3700 مم |
وزن | 6500 كجم |
تفاصيل خط معالجة الزجاج العازل
• 01 نقل الجزء
الكشف التلقائي عن فيلم Low-e غير المتصل بالإنترنت ،آلية الكشف عن الطلاء
• 02 غسل الجزء
• الغسل المسبق (اختياري)
• استخدام 3 أزواج من الفرش الناعمة ذات الشعر الناعم 0.1 ملم ، يمكن أن يغسل الزجاج المنخفض
• يمكن لسكين الهواء ضبط عرض السكين الهوائي تلقائيًا وفقًا للسمك
• يستخدم سكين الهواء الجديد ملف الألمنيوم (Duckbill Air Knife) ، ويتم تعديل حجم مخرج الهواء من خلال منقار بطة الألومنيوم.هذا يمكن أن يقلل من عدد مسامير الضبط ، ويضمن أن كل برغي ليس مرتخيًا ، وتجنب صدى سكين الهواء
• نظام كاتم الصوت الأوروبي
• يمكن لصندوق التشغيل مع سرعة الغسيل عرض سرعة الغسيل بدقة (8-10 م)
• التحكم الآلي في درجة حرارة خزان المياه ، ونظام تجديد المياه
• مادة من الستانلس ستيل
• 03 قسم التفريغ
• الوظيفة هي زجاج التخزين
• 04 قسم الفحص والتركيب
من السهل فحص الزجاج ومسحهيتم تغيير الهيكل الجديد لهذا القسم إلى هيكل رفع الحزمة المضمنة (شعاع مزدوج).
• قسم النقل 05
•يمكن استخدامه وفقًا للاحتياجات الفعلية عند العمل.القياس التلقائي لسمك الزجاج.
• 06 قسم تعبئة وتعبئة الغاز
• مناسبة للإنتاج الضخم في المصنع.سرعة فائقة
• يمكن الضغط على قطعتين من IGU وتعبئة الغاز في وقت واحد ، ويمكن لكل IGU ملء غاز الأرجون بأكثر من 90٪
• خط معالجة IG عالي السرعة ، لقد حصلنا على حقوق براءات الاختراع في الصين في عام 2019
• حل مشكلة انتظار العمل على الروبوت الختم.تركيب إطارين للمباعدة ل IGU من قبل عامل واحد
• قياس حجم الزجاج ووضع الملصقات تلقائيًا (يمكن السماح بوضع العلامات قبل الضغط وبعد الضغط) باستخدام نظام ERP (اختياري)
• يمكن منع جزء الضغط بشكل أفضل من أن يكون خارج الشكل عن طريق الضغط على قطعتين من IGU في وقت واحد.يمكن أن تصل إلى 27 ثانية لكل زجاج مزدوج 1 م * 1 م ، مما يحسن كفاءة العمل بشكل كبير
• من جزء النقل إلى جزء الضغط ، يتم تقسيم كل جزء
تo منع الزجاج من التلوث بالعجلات وترك آثار لتحسينIG صإنتاجعاليةجودة.
