تفاصيل المنتج:
|
اسم الإنتاج: | خط قطع الزجاج باستخدام الحاسب الآلي | حجم التحميل الأقصى: | 2600 * 2000 |
---|---|---|---|
أقصى حجم قطع: | 2600 * 2000 | سمك الزجاج: | 3 - 19 ملم |
الجهد االكهربى: | 380 فولت 50 هرتز 3 بكسل | شرط: | جديد |
تسليط الضوء: | آلة صنع الزجاج,آلة الزجاج الزجاج المزدوج |

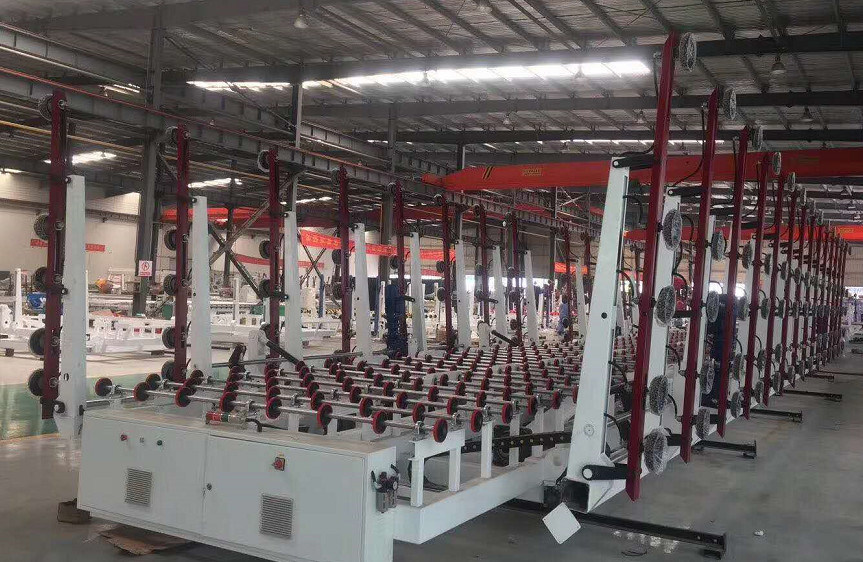

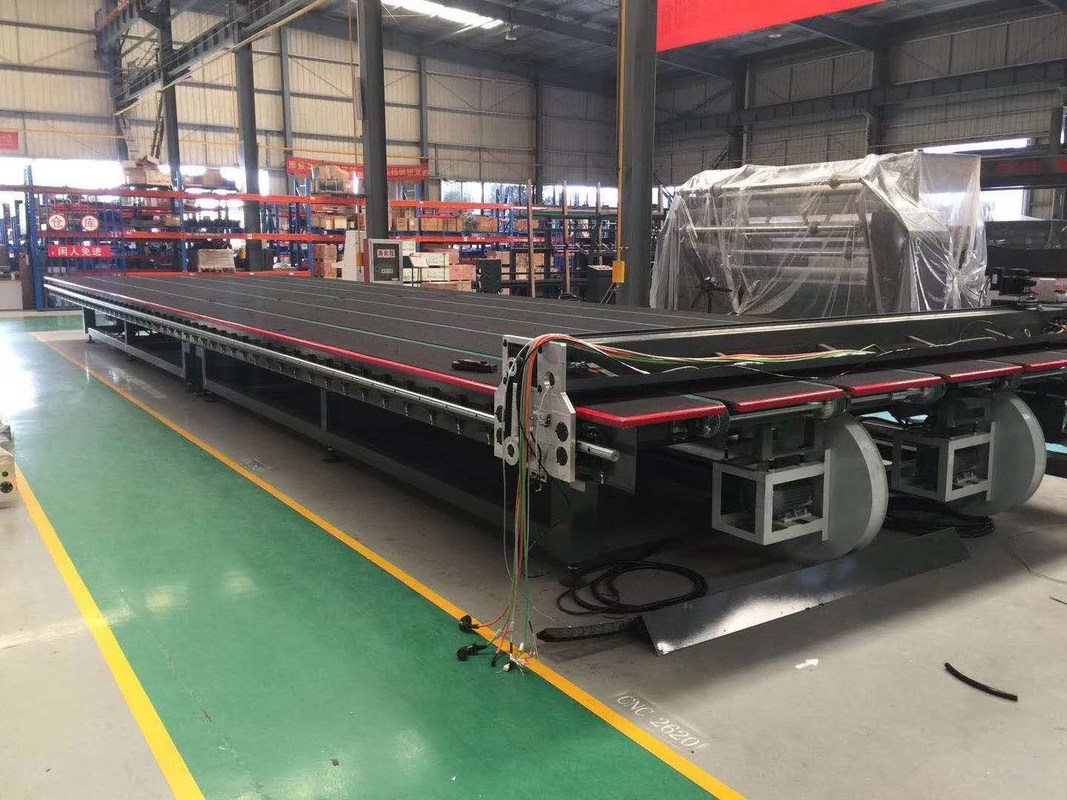

The overall plan of the project: CNC automatic glass cutting line is composed of automatic loading table, automatic cutting table and air-floated breaking table. الخطة الإجمالية للمشروع: يتكون خط قطع الزجاج الأوتوماتيكي CNC من طاولة تحميل أوتوماتيكية ، طاولة قطع أوتوماتيكية وطاولة كسر عائمة في الهواء. The automatic glass cutting line is mainly used in the processing of flat glass, which can quickly and accurately load sheets, cut straight-line,special-shaped glass and air-floated mechanical breaking sheets.Work flow is as follows: Loading table uses mechanical turnover, through the vacuum suction cup taking glass sheet from the rack, put down to the loading table. يستخدم خط قطع الزجاج الأوتوماتيكي بشكل أساسي في معالجة الزجاج المسطح ، والذي يمكنه تحميل الأوراق بسرعة وبدقة ، وقطع الزجاج المستقيم ، والزجاج ذو الشكل الخاص ، وألواح التكسير الميكانيكي العائمة بالهواء. دوران ، من خلال كوب الشفط فراغ أخذ ورقة الزجاج من الرف ، وضعه على طاولة التحميل. The glass is conveyed to the cutting table through the roller on the loading table and the conveyor belt on the cutting table.The cutter holder on the cutting beam of the cutting machine drives the cutter to move at high speed in X direction and Y direction by servo motor. يتم نقل الزجاج إلى طاولة القطع من خلال الأسطوانة الموجودة على طاولة التحميل وحزام النقل على طاولة القطع. حامل القاطع على شعاع آلة القطع يدفع القاطع للتحرك بسرعة عالية في الاتجاه X والاتجاه Y بواسطة أجهزة السيارات. Using Z-axis motor rotation to control the tangent trajectory of tool. استخدام دوران محرك المحور Z للتحكم في مسار الظل للأداة. At the same time, the cutter pressure and the depth of the cutter are controlled by analog quantity, and the four axes are operated simultaneously to cut. في نفس الوقت ، يتم التحكم في ضغط القاطع وعمق القاطع بالكمية التناظرية ، ويتم تشغيل المحاور الأربعة في وقت واحد للقطع. When the cutting is finished, the glass sheet is sent to the air-floated breaking table for breaking through the air cushion formed by the conveyor belt and the breaking table. عند الانتهاء من القطع ، يتم إرسال الورقة الزجاجية إلى طاولة الكسر العائمة بالهواء لكسر وسادة الهواء التي شكلها الحزام الناقل وطاولة الكسر.
سماكة | 3 ~ 19 مم |
دقة القطع | ± 0.15 |
دقة القطع للزجاج ذو الشكل الخاص | ± 0.20 |
سرعة القطع | 0-200 م / دقيقة |
سرعة النقل | 0-25 م / دقيقة |
حجم الآلة | 9600X2800X900 ± 20 مم |
ارتفاع طاولة العمل | 900 مم ± 20 مم |
وزن | 2600 كجم |
إجمالي الطاقة للمعدات | 5-8kw |
شريط كسر | 1 + 1 نوع |
حجم الجدول | 9600 × 2800 × 900 مم |
سمك الزجاج | 3-19 مم |
قوة | 4kw |
ارتفاع الطاولة | 900 + 20 مم |
حجم ورقة | 1500 * 1200 مم (تحميل أحادي الجانب) |
حجم التحميل الأقصى | 2600 × 2000 مم |
سمك الألواح الزجاجية | 3 ~ 19 ملم |
عمق امتصاص العمل | 700 ملم |
سرعة المشي على المحور X | 5-25 م / دقيقة (قابل للتعديل) |
سرعة المشي على المحور ص | 8-12 م / دقيقة (قابل للتعديل) |
سرعة النقل | 5-25 م / دقيقة (قابل للتعديل) |
عدد الذراعين | 8 أذرع (تحميل مزدوج الجانب) |
عدد المصاصين ذراع واحدة | ثلاثة |
نوع التحميل | تحميل جانب مزدوج |
دورة العمل | 45 ثانية (15 ثانية لكل منصب إضافي) |
امدادات الطاقة التثبيت | AC380V / 50HZ (يمكن تعديل الظروف الخاصة وفقًا لمتطلبات العملاء) |
إجمالي الطاقة التثبيت | 5-10 كيلوواط |
