تفاصيل المنتج:
|
| نام الإنتاج: | خط تجهيز الزجاج العازل | قوة: | 40KW |
|---|---|---|---|
| حجم الزجاج Max: | 2500 * 3500 مم | ماكس ملء حجم الغاز: | 2500 * 3200 مم |
| سماكة زجاجيّ: | 3 - 18 ملم | سماكة الزجاج العازل: | 60 مم |
| محرك: | سيمينز | محتوى الغاز: | > 90 % |
| تسليط الضوء: | إنتاج الزجاج المزدوج,خط الزجاج العازل |
||
آلة معالجة الزجاج العازل بالضغط وملء وحدات IG المزدوجة

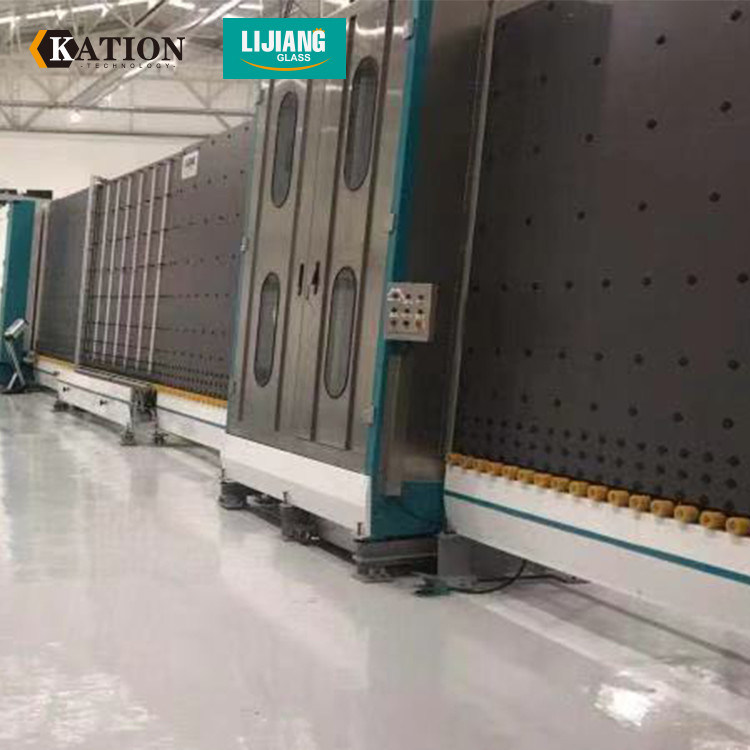

آلة تجهيز الزجاج العازل LJBZ2535DG بضغط وملء وحدات IG المزدوجة
يستخدم خط معالجة الزجاج العازل الأوتوماتيكي لصنع زجاج مزدوج وزجاج ثلاثي وزجاج متدرج للنوافذ والأبواب والمباني والسفن ونوافذ القطارات عالية السرعة وما إلى ذلك. يحتوي خط معالجة الزجاج العازل على غسالة الزجاج ، آلة تعبئة وتعبئة الغاز. الآن ، لدينا خط IG عادي بدون تعبئة الغاز ، خط IG مع تعبئة الغاز ، خط IG مع الهواء العائم وخط IG فائق السرعة مع تعبئة الغاز.
الخصائص الرئيسية:
• الخط به 7 أقسام: 01 قسم التحويل. 02 غسالة ؛ 03 قسم التصريف ؛ 04 قسم التفتيش والتركيب ؛ قسم النقل 05 ؛ 06 قسم الضغط والتعبئة ؛ 07 قسم التفريغ
• نظام التحكم PLC ، واجهة شاشة تعمل باللمس
• استخدام محركات مؤازرة Siemens
• يمكن استخدامه لإنتاج زجاج مزدوج ، زجاج ثلاثي
• زجاج متدرج بحواف اختيارية وزجاج مشكل
• يمكن تعبئة غاز الأرجون تلقائيًا
تقنية الهواء العائم لنقل الزجاج. لمنع الزجاج من التلوث بالعجلات وترك آثار لتحسين الجودة العالية لإنتاج IG (اختياري)
• الضغط وملء قطعتين من وحدات IG ، 8 أقسام بالكامل ( اختياري )
الخصائص الرئيسية
• يمكن الضغط على قطعتين من IGU وتعبئة الغاز في وقت واحد ، ويمكن لكل IGU ملء غاز الأرجون بأكثر من 90٪
• يمكن منع جزء الضغط بشكل أفضل من أن يكون خارج الشكل عن طريق الضغط على قطعتين من IGU في وقت واحد. يمكن أن تصل إلى 27 ثانية لكل زجاج مزدوج 1 م * 1 م ، مما يحسن كفاءة العمل بشكل كبير
• خط معالجة IG عالي السرعة ، لقد حصلنا على حقوق براءات الاختراع في الصين في عام 2019
• حل مشكلة انتظار العمل على ختم الروبوت. تركيب إطارين للمباعدة ل IGU من قبل عامل واحد
• قياس حجم الزجاج ووضع العلامات تلقائيًا (يمكن السماح بوضع العلامات قبل الضغط وبعد الضغط) باستخدام نظام تخطيط موارد المؤسسات (اختياري)
• من جزء النقل إلى جزء الضغط ، يتم تقسيم كل جزء
• مناسبة للإنتاج الضخم في المصنع. سرعة فائقة
تفاصيل إدخال LJBZ2535
• 01 قسم النقل
آلية الكشف عن الطلاء ، الكشف التلقائي عن فيلم Low-e غير المتصل
• 02 غسالة
الميزة الأساسية:
• استخدام 6 قطع من الفرش الناعمة ذات الشعر الناعم 0.1 مم ، يمكن أن يغسل الزجاج المنخفض
• الغسل المسبق (اختياري)
• يستخدم سكين الهواء الجديد ملف الألمنيوم (Duckbill Air Knife) ، ويتم ضبط حجم مخرج الهواء من خلال منقار بطة الألومنيوم. هذا يمكن أن يقلل من عدد مسامير الضبط ، ويضمن أن كل برغي غير مرتخي ، وتجنب صدى سكين الهواء.
• يمكن لسكين الهواء ضبط عرض السكين الهوائي تلقائيًا وفقًا للسمك
• صندوق التشغيل مع سرعة الغسيل ، يمكنه عرض سرعة الغسيل بدقة (8-10 م)
• التحكم التلقائي في درجة حرارة خزان المياه ، ونظام تجديد المياه
• نظام كاتم الصوت الأوروبي
• مادة من الستانلس ستيل
• قسم التصريف 03
• زجاج تخزين
• 04 قسم الفحص والتركيب
يتم تغيير الهيكل الجديد لهذا القسم إلى هيكل رفع الحزمة المضمنة (شعاع مزدوج). من السهل فحص الزجاج ومسحه
• 05 قسم النقل
• قياس تلقائي لسمك الزجاج. يمكن استخدامه وفقًا للاحتياجات الفعلية عند العمل.
• 06 قسم الضغط والتعبئة
الميزة الأساسية:
• يمكن ضغط الزجاج العازل طويل جداً (2500 مم * 3500 مم) مرتين
• يعتمد حزام ناقل لنقل الزجاج ، ويستخدم محرك سيرفو للضغط على الزجاج
• يمكن فتح لوحة الضغط لسهولة الصيانة
• لوحة ضغط ذات هيكل قابل للتعديل لضمان عمر خدمة طويل الأمد
• تعبئة غاز الأرجون تلقائيًا بتأثير منع تسرب كبير ، ومحتوى أرجون أعلى
• تعيين مناطق لملء أحجام مختلفة من الزجاج مع طريقة ختم المتابعة يقلل من فقدان الأرجون
• يمكن تعيين قيمة الغاز وإظهار عملية تعبئة الغاز على شاشة اللمس
• مستشعر سريع الاستجابة للتحكم الدائم في عملية تعبئة الغاز
• تركيز الغاز يمكن أن يصل إلى أكثر من 90٪
• لا حاجة لحفر ثقوب على إطار الفاصل
• الغاز القياسي هو غاز الأرجون
• قسم التصريف 07
• زجاج تخزين
• يمكن توصيله بختم الآلة
معلومات تقنية
| ماكس. حجم الزجاج | 2500 مم * 3500 مم |
| الحد الأقصى لحجم الزجاج لملء الغاز | 2500 مم * 3200 مم |
| دقيقة حجم الزجاج | 280 مم * 450 مم |
| سمك الزجاج | 3-15 ملم |
| سماكة الزجاج العازل | 60 ملم |
| سرعة غسل الزجاج | 2-10 م / دقيقة |
| سرعة ناقل الزجاج | 45 م / دقيقة |
| فرش الغسيل | 3 أزواج من الفرش الناعمة ذات الشعر 0.1 ملم |
| إمدادات المياه | استهلاك المياه: 0.5t / h الموصلية: 40μs / سم |
| مزود الهواء | التدفق: 0.8 م / دقيقة |
| ضغط جوي | .80.8MPa |
| مجموع الطاقة | 3P 380V 50HZ 40KW |
| البعد | 23500 * 3500 * 3700 مم |
| وزن | 6500 كجم |
المعلمات الكهربائية
| اسم | الأصل | العلامة التجارية |
| أجهزة السيارات | ألمانيا | سيمنس |
| PLC | ألمانيا | سيمنس |
| الأجهزة الكهربائية ذات الجهد المنخفض | ألمانيا | سيمنس |
| تحويل التردد | ألمانيا | سيمنس |
| نقل المحرك | تايوان | لينهاي |
| محرك الفرشاة | تايوان | لينهاي |
| مضخة ماء | الصين | لينغشياو |
| يرشد | تايوان | مرحبًا |
| مكونات تعمل بالهواء المضغوط | تايوان | AIRTAC |
| مقياس كهربائي | الصين | ميران |
| التبديل الكهروضوئي | ألمانيا | مرض |
| التبديل الجزئي | تايوان | تميل |
| ضوء الزر والمؤشر | فرنسا | شنايدر |
| شاشة لمسية | تايوان | وينفيو |
| تتابع وسيط | اليابان | اومرون |
| خط IG مع تعبئة الغاز عبر الإنترنت | ||
