مكان المنشأ:
الصين
اسم العلامة التجارية:
LIJIANG
إصدار الشهادات:
CE

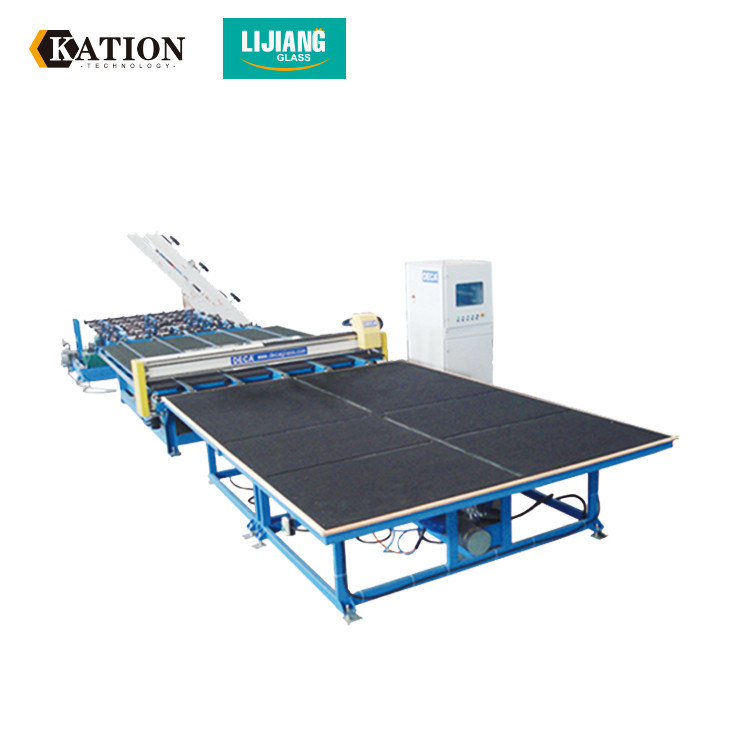

آلة قطع الزجاج الأوتوماتيكية المستخدمة في خط إنتاج الزجاج المجوف
آلة قطع الزجاج الأوتوماتيكيةيتكون من آلية الشاسيه ، آلية الشعاع ، آلية المنضدة ، آلية سكين القطع ، آلية النقل ، آلية تحديد موقع المسح الكهروضوئي ونظام التحكم الكهربائي.
مبدأ العمل التلقائي آلة قطع الزجاج
آلة قطع الزجاج الأوتوماتيكيةis to convey the cut glass by conveying belt to worktable, automatically input the position of glass through photoelectric scanning system, and then the cutting head with diamond wheel on the cutter holder moves along X and Y directions respectively by program control, cut the sheet. هو نقل الزجاج المقطوع عن طريق نقل الحزام إلى المنضدة ، وإدخال موضع الزجاج تلقائيًا من خلال نظام المسح الكهروضوئي ، ثم يتحرك رأس القطع بعجلة ماسية على حامل القاطع على طول اتجاهات X و Y على التوالي عن طريق التحكم في البرنامج ، وقطع الورقة. CNC motion controller is used in the control part of the machine, and advanced AC servo motor is used in the drive part. يتم استخدام جهاز تحكم الحركة CNC في جزء التحكم في الماكينة ، ويستخدم محرك سيرفو AC متقدم في جزء المحرك.
المقياس التقني
| دقة القطع | ≤ ± 0.30 مم |
| حجم القطع الأقصى | 3660 × 2750 مم |
| الحد الأدنى لحجم القطع | 100 × 100 مم |
| سمك الزجاج | 3 ~ 19 ملم |
| سرعة القطع | 100 م / دقيقة كحد أقصى |
| ارتفاع طاولة العمل | 930 ± 25 مم |
| ارتفاع طاولة القطع | 4710 × 3250 × 930 مم |
| أبعاد طاولة القطع | 1500 كجم |
| سرعة تحميل جدول التحميل | 40 م / دقيقة |
| سرعة إمالة طاولة التحميل | 7 م / دقيقة |
| تحميل مسافة الجدول إلى الأمام | 1000 مم |
| حجم جدول التحميل الأقصى | 3660 × 2750 مم |
| جدول تحميل الحد الأدنى لحجم امتصاص | 1800 × 1800 مم |
| أبعاد جدول التحميل (محطة غريبة) | 6000 × 3900 × 930 مم |
| max. ماكس. thickness of glass packing سمك التعبئة الزجاجية | 800 مم |
| ارتفاع الصنوبر | 240 ملم |
| أبعاد كسر الجدول | 4200 × 3000 × 930 مم |
| قوة محرك وسادة الهواء | 5.5 كيلو واط |
| ضغط جوي | 0.5-0.8 ميجا باسكال |
| مزود الطاقة | AC380V 50 هرتز |
| القوة الكلية | 18.5 كيلو واط |
