تفاصيل المنتج:
|
إسم الألة: | آلة ختم الزجاج العازل الأوتوماتيكية | استخدام: | طلاء الزجاج المزجج |
---|---|---|---|
ماكس حجم الزجاج: | 2500 * 4000 | سماكة الزجاج: | 56 مم - 60 مم |
نوع IG: | زجاج زجاجي مزدوج / ثلاثي / 4 جوانب | مراقبة: | PLC ومحرك سيرفو |
باستخدام الغراء: | سيليكون / بولي كبريتيد / بولي يوريثين | ضمان: | سنة واحدة |
تسليط الضوء: | آلة الختم بالغراء الزجاجي المعزول,آلة الختم بالغراء الزجاجي العمودية,آلة بثق الزجاج السيليكوني العمودي |

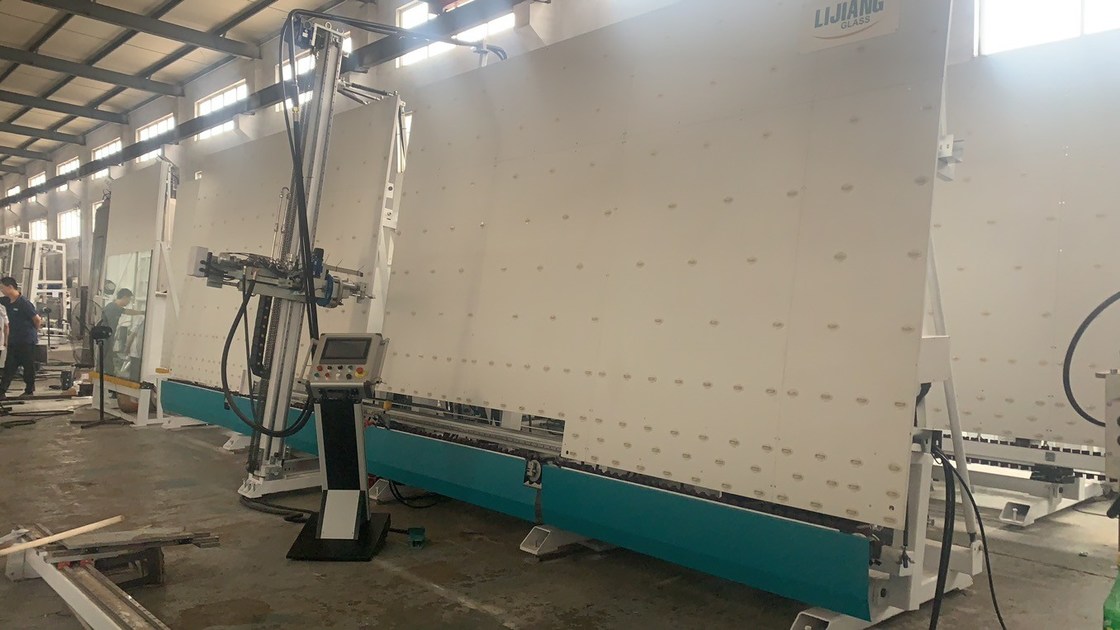

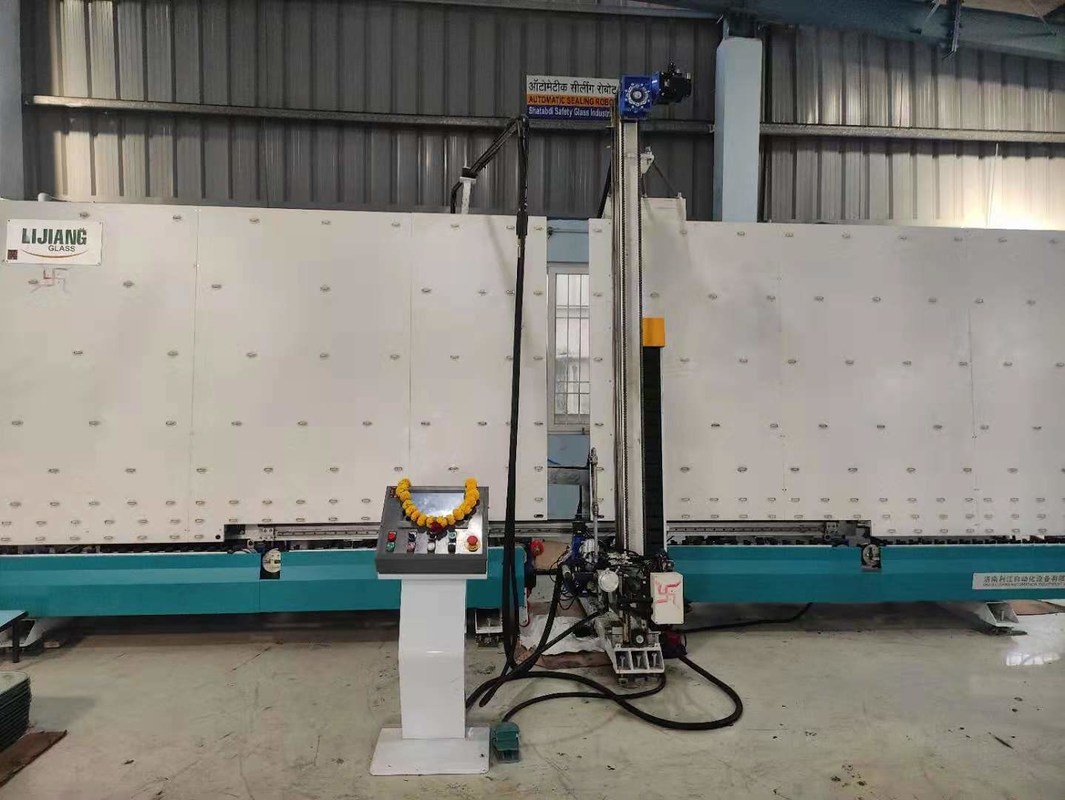

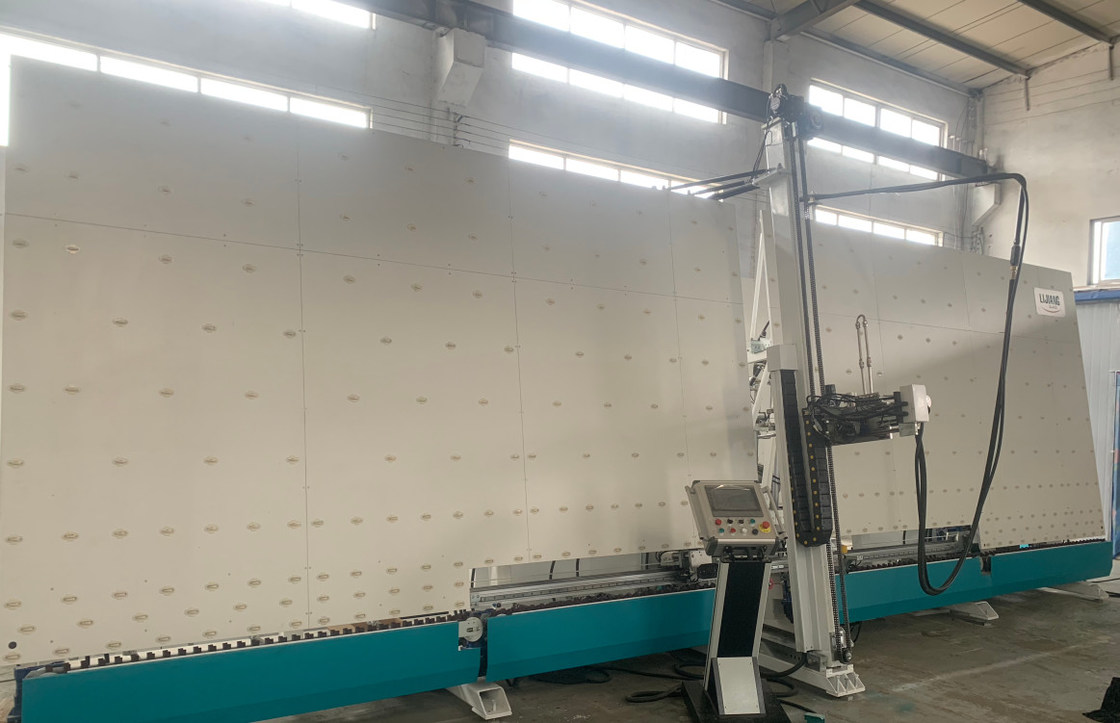

LJJ2535 روبوت ختم الزجاج المعزول
طلب
LJTJ2535 هو أحدث روبوت أوتوماتيكي لختم الزجاج العازل العمودي.يتم استخدامه لطلاء الزجاج المزدوج المزجج من خلال خلط المكون A والمكون B معًا وفقًا لنسبة معينة.يتم تطبيقه على زجاج مزدوج / ثلاثي / ذو شكل متدرج (اختياري) مع أداء مستقر وتشغيل سهل.
يتم وضع الرأس الميكانيكي في المقدمة
حقق الاتصال الحقيقي بخط IG عند عمل الزجاج المتدرج.
وظيفة التخزين
يمكنها تخزين ثلاث قطع من الزجاج العازل على الأحزمة الثلاثة (أقل من 1.8 م) ، تحتاج إلى مجموعتين إضافيتين من محركات المؤازرة وأنظمة التحكم.
ثمانية الماكينات
يستخدم الروبوت ثمانية أجهزة YASKAWA ، أربعة منها تتحكم في أجزاء النقل ، وفي الأربعة أجهزة الأخرى ، يتحكمون في المصاص ، والرفع ، والقيادة ، والحركة إلى الأمام والخلف والدوران.
نظام غراء واحد
مجهزة بمكون واحد ومكون ب واحد.
دضعف أنظمة الغراء(اختيار )
مُجهزة بمجموعتين من المكونات A ومجموعتين من المكونات B ، والتي يمكن استخدامها لنوعين من المواد المانعة للتسرب ، مثل مطاط السيليكون ، ومطاط الكبريتيد المتعدد ، والمواد اللاصقة الهيكلية للسيليكون.
ضعف الثلاثيعلى شكل/ صعدت الزجاجدور(اختياري)
مع تطور تقنية التحديث ، يمكن لروبوت الختم طلاء ثمانية أكواب على شكل وفقًا لسوق الزجاج. (لكنها وظيفة اختيارية ، قبل الطلب يجب أن تؤكد هذه الوظيفة الشركة المصنعة)
صمام كهربائي نسبي: فوهة المطاط تناسب الفجوة الزجاجية أكثر كمالا واستقرارا.
مضخة أ&المضخة ب
استخدم Taiwan-Airtac
الحافة الزجاجية والزاويةممتلئ بدون فقاعات هواء ، سطح أملس ، لا حاجة لتحريك الزاوية
حزام نقل متزامن
لجعل الزجاج ينتقل بسلاسة مع تحديد المواقع بدقة
صمام تبديل الهواء المضغوط والكهرباء: ضمان التبديل التلقائي الكهربائي والأداء المستقر والطلاء الموحد.
نمعلومات تقنية
ماكس.حجم الزجاج | LJTJ2025 | 2000 * 2500 مم |
LJTJ2535 | 2500 * 4500 مم | |
الحد الأدنى لحجم الزجاج | LJTJ2025 | 170 * 400 مم |
LJTJ2535 | 300 * 400 مم | |
سماكة الزجاج | 12-56 ملم | |
سرعة العمل | 5-40 م / دقيقة | |
ضغط جوي | 0.6-0.8 ميجا باسكال | |
ضغط الضغط | <350 كجم / متر مكعب | |
زاوية الطائرة | 6 ° - 9 ° | |
أقصى وزن للزجاج | 400 كجم | |
قوة الجهد | 380V 12kw | |
البعد الشامل | 8700 مم * 2000 مم * 3500 مم |
اسم | ماركة |
أجهزة السيارات | ياسكاوا اليابان |
نموذج الإدخال / الإخراج | اليابان MSYSTEM |
مكون الجهد المنخفض | ألمانيا سيمنز |
وحدة المعالجة المركزية | ياسكاوا اليابان |
تحويل التيار الكهربائي | تايوان ميغاواط |
مكون هوائي | SMC اليابان |
الصمام الكهربائي النسبي | SMC اليابان |
صمام تنظيم الضغط الدقيق | SMC اليابان |
شاشة لمسية | WENVIEW تايوان |
دليل | تايوان HIWIN |
ملاحظات التشغيل:
مواصفات روبوت ختم الزجاج العازل
نموذج | LJTJ2540 |
قوة الجهد | 415 فولت 13 كيلو وات |
ضغط جوي | 0.5 ~ 0.7 ميجا باسكال |
ضغط البثق | 32 ميجا باسكال |
الحجم الأقصى للزجاج | 2500 * 4000 |
الحد الأدنى لحجم الزجاج | 400 * 300 مم |
سماكة الزجاج | 12 ~ 56 ملم |
سرعة العمل | 5 ~ 40 م / دقيقة |
البعد الشامل | 11000 * 3600 * 3500 مم |
ضوضاء الجهاز:
مستوى ضغط الصوت الموزون | |
حالة الاستعداد | حالة العمل |
50 ديسيبل | 85 ديسيبل |
منتج ذو صلة بـ LIJIANG GLASS
السمة الرئيسية لآلة نشر مواد منع التسرب السيليكونية LJST02A
• نظام المحركات المستوردة لتحسين كفاءة المعدات
• مسدس مانع للتسرب ، خلاط ستانلس ستيل
• جهاز حماية من الضغط العالي
• هيكل التحكم في التدفق العكسي
• يمكن لكاشف المعدل المختلط التحكم في معدل نوعين من الغراء
سيليكون مانع التسرب مآلاميستخدم LJST02A المحرك للتحكم في الختم.
ضغط هواء العمل | 0.3-0.6 ميجا باسكال |
ضغط انتشار مانع التسرب | 15-20 ميجا باسكال |
حجم مانع التسرب | 4 لتر / دقيقة |
قطر مانع التسرب A / B | 570 ملم / 280 ملم |
تسرب نسبة ضغط الهواء | 50: 1 |
معدل مختلط | 6: 1-14: 1 |
مزود الهواء | تدفق 0.8 م3/ دقيقة |
ضغط جوي | ≥0.8 ميجا باسكال |
البعد الشامل | 1100 * 950 * 1630 ملم |
الميزة الرئيسية لـ sآلة نشر إيلانتLJST03
• استخدم الاسطوانة لتوفير الطاقة
• مسدس مانع للتسرب صيني ، خلاط من الفولاذ المقاوم للصدأ
• جهاز حماية من الضغط العالي
• هيكل التحكم في التدفق العكسي
• يمكن لكاشف المعدل المختلط التحكم في معدل نوعين من الغراء
آلة بثق البوتيل الأوتوماتيكية LJTB01
1. عملية تعمل باللمس ، بسيطة وعملية
2. قياس عرض أوتوماتيكي للمباعد ، فوهة تحديد المواقع الأوتوماتيكية
3. تمركز تلقائي ولقط تلقائي
4. تساعد العجلة الأكبر على تغطية إطار القوس
5. طلاء كمامة من ماركة تفلون ، طلاء غير لاصق
6. سرعة الطلاء تصل إلى 47m / min ، توفير المواد تصل إلى 30 % ، (5g / m)
7. إرتفاع العارضة العرضية سهل التعديل ، يمكننا التحكم بإرتفاع البيوتيل
8. يتحكم الجزء الخاص في كلا جانبي فتح وإغلاق الفوهة في نفس الوقت
9. جهاز إنذار عند الاستخدام خارج البيوتيل وسهل تحميل البوتيل
10. وظيفة ما قبل العنوان ، تعيين وقت منتظم قبل وقت العمل
11. أسطوانة الغراء تعتمد الهيكل المستقيم ، سهل تغيير البوتيل.
12. وظيفة التصفية التلقائية تصفية الحطام تلقائيًا ، والحفاظ على الانتشار بالتساوي.
13. مضخة الشحن الهوائي والهوائي الفائق ماركة MAXIMATOR الألمانية
14. صمام تحرير الضغط ماركة HAWE الألمانية ، مقاوم للضغط العالي ، يحافظ على تناسق البوتيل
15. مكون هوائي تايوان Airtac
16. اليابان OMROM Relay
ضغط الضغط | 10-18 ميجا باسكال |
درجة حرارة | 110 ~ 140 ℃ |
عرض فاصل الألومنيوم | 6-27 أ |
سرعة | 0-47 م / دقيقة |
قطر اسطوانة البوتيل | 200 ملم |
مزود الهواء | 0.4m³ / دقيقة |
ضغط جوي | ≥0.6 ميجا باسكال |
إجمالي الطاقة | 380 فولت ، 5 كيلو واط ، 50 هرتز |
البعد | 2600 × 680 × 1100 مم (الطول × العرض × الارتفاع) |
وزن | 650 كجم |
²المكونات الرئيسية
اسم | ماركة |
صمام تحرير الضغط | الألمانية HAWE |
جهاز كهربائي منخفض الجهد | الألمانية سيمنز |
نظام الشحن الفائق الهيدروليكي والهوائي | MAXIMATOR الألمانية |
صمام العادم السريع / مولد الفراغ | SMC اليابان |
مكونات تعمل بالهواء المضغوط (اسطوانة / صمام) | تايوان ARTAC |
ضوء السفر | اليابان أومرون |
تناوب | اليابان أومرون |
الألياف البصرية | اليابان أومرون |
PLC | كينكو |
تحويل التردد | كينكو |
ضغط هواء العمل | 0.3-0.6 ميجا باسكال |
ضغط انتشار مانع التسرب | 15-20 ميجا باسكال |
حجم مانع التسرب | 4 لتر / دقيقة |
قطر مانع التسرب A / B | 570 ملم / 280 ملم |
تسرب نسبة ضغط الهواء | 50: 1 |
معدل مختلط | 6: 1-14: 1 |
مزود الهواء | تدفق 0.8 م3/ دقيقة |
ضغط جوي | ≥0.8 ميجا باسكال |
البعد الشامل | 1100 * 950 * 1630 ملم |
LJGZ2020 آلة تعبئة المجفف الأوتوماتيكية
طلب
يمكن للآلة أن تقوم تلقائيًا بعمل ثقوب الحفر تلقائيًا في إطارات تباعد الزجاج العازل ، وملء المجفف ومانع التسرب.يعتمد نظام التحكم على شركة Siemens الألمانية ، وبالتالي فإن سرعة الملء عملية سريعة ومستقرة تضمن خاصية الإغلاق الصالحة لمانع التسرب.تعمل الآلة على تحسين جودة الزجاج العازل ، فهي من المعدات الضرورية في عملية الزجاج العازل.
الميزة الأساسية
n يمكن تعديل ارتفاع الملء وفقًا لحجم إطار المباعد
n يمكن ضبط وقت التعبئة
n تحميل وتجديد تلقائي لمادة التجفيف
n وظيفة الحفر والتعبئة والختم الأوتوماتيكية
نظام التحكم في ألمانيا Siemens PLC
n واجهة شاشة تعمل باللمس ، بسيطة ومرئية
n طريقة إضافة الغراء آمنة وسهلة
n يمكن للآلة ملء إطار القوس. (وظيفة اختيارية)
ن يمكن ملء قطر المنخل الجزيئي 1.0 مم - 1.5 مم (وظيفة اختيارية)
المعلمة التقنية الرئيسية
حشوة الحجم الأقصى لهيكل الألمنيوم | 2000 مم * 2000 مم |
ملء الحد الأدنى من حجم الإطار الألومنيوم | 300 مم * 250 مم |
مادة مواصفات الألمنيوم | 5.5-24 ملم |
مصدر الهواء | ≥0.65 ميجا باسكال |
امدادات الطاقة واستهلاك الطاقة | AC220V 50 هرتز 1 كيلو واط |
قطر المنخل الجزيئي مطلوب | 0.5-0.9 مم |
البعد | 1300 مم * 1100 مم * 3650 مم |
