آلة غسيل الزجاج الأفقية آلة غسيل الزجاج وتجفيفه

تطبيق اسمآلة غسيل الزجاج الأفقية الأوتوماتيكية

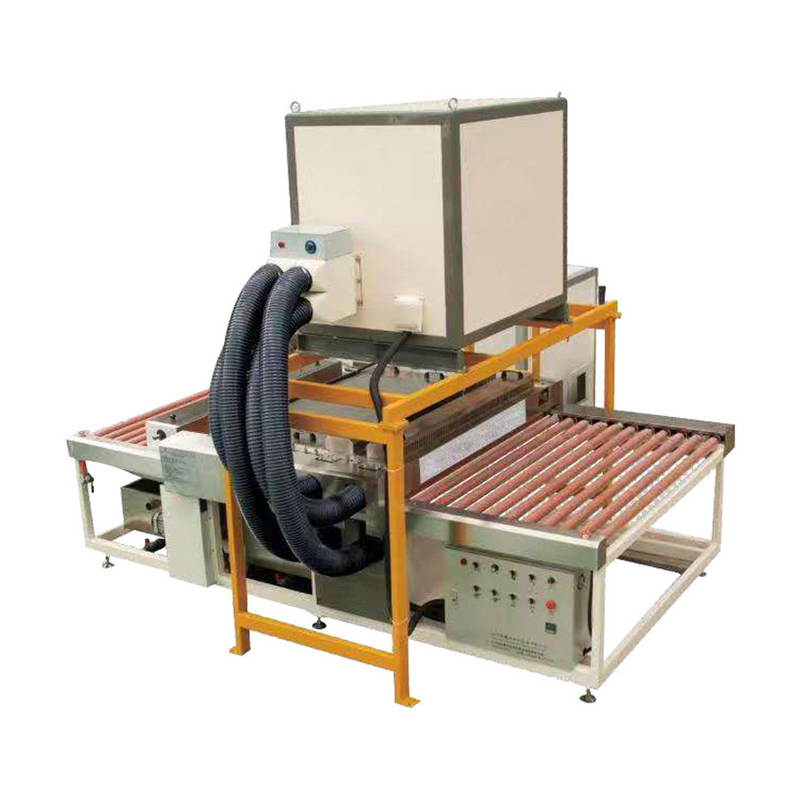

آلة غسيل الزجاج الأفقية الأوتوماتيكية لغسيل وتجفيف المنتجات الزجاجية ، تقوم بغسل أوتوماتيكي للمنتجات من الجانبين في نفس الوقت ، عبر الفرشاة العلوية والسفلية.يجب أن تقوم المعدات بالعمليات التالية:

- تحميل الزجاج (تلقائي من خط المعالجة) ؛

- غسيل الزجاج (أوتوماتيكي) ؛

- تجفيف الزجاج (أوتوماتيكي) ؛

- التفريغ (يدوي).

• ميزات الهيكل
  • هيكل الآلة عبارة عن هيكل مركب من سبائك الألومنيوم ، لا يخلد أبدًا ، مع عمر خدمة دائم ، وهو آلة عالية الكفاءة يمكنها توفير 70٪ من الطاقة.الآلة لغسل الزجاج قبل التقسية وبعد الحواف وقبل طباعة الشاشة.
  • أجزاء الهيكل الأخرى مطلية بمسحوق من الدرجة الأولى وهو أفضل من الطلاء ويجعل سطح الماكينة مقاومة للتآكل
  • جميع بكرات المطاط الناقلة للآلة عبارة عن مطاط مبركن بعمود SS304 (ممنوع ملامسته للسوائل الحمضية.) ، والتي يمكن أن تقلل من التلوث الثانوي للزجاج الناجم عن الصدأ ، لتحقيق متطلبات الغسيل عالي الجودة.
  • قسم الغسيل والأجزاء الأخرى الملامسة للماء مصنوعة من مادة الفولاذ المقاوم للصدأ لتقليل التلوث الثانوي ومشكلة الصدأ.
  • يمكن رفع قسم الغسيل وقسم التجفيف بحد أقصى يصل إلى 350 مم ككل ، وهو أمر مناسب للغسيل والصيانة.حماية مرتين: حماية السكتة الدماغية للتحكم الرقمي ، حماية مفتاح حد الأمان.

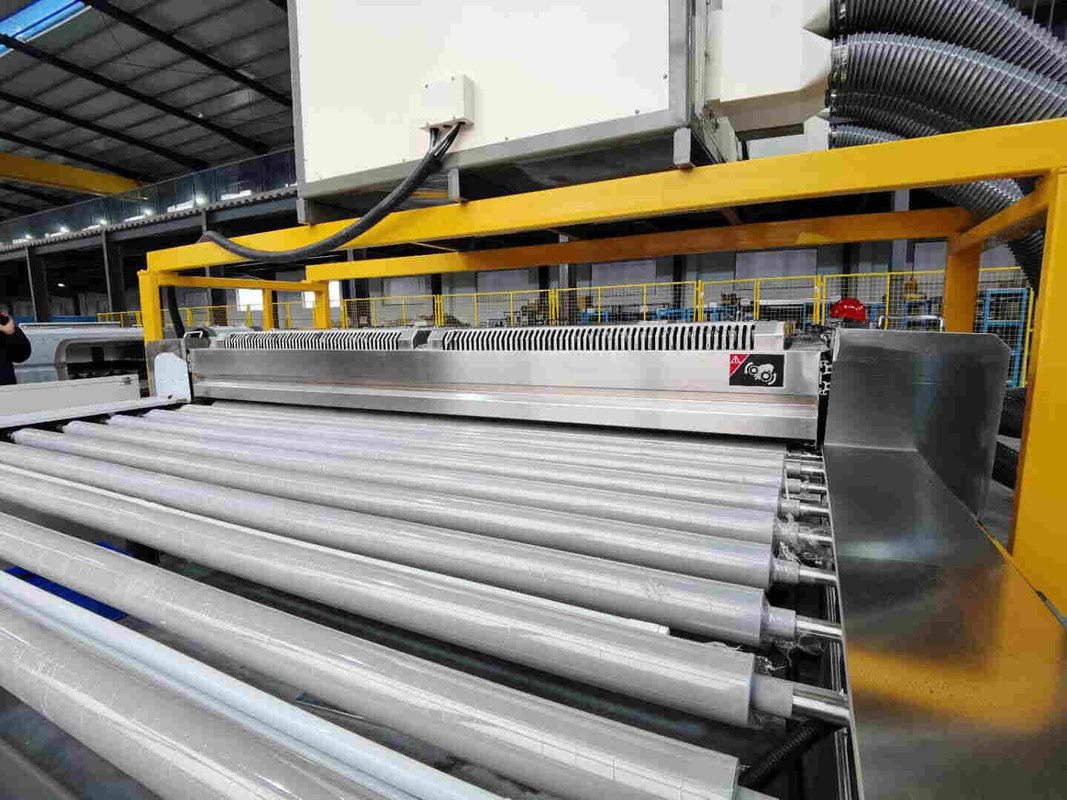

  • الآلة لديها ثلاثة أزواج من الفرش (φ160mm) بعمود SS304.وظيفة غسل الزجاج LOW-E: يمكن غسل الزجاج LOW-E والزجاج المطلي العادي والزجاج المطلي بالطاقة الشمسية دون أي خدش على السطح.

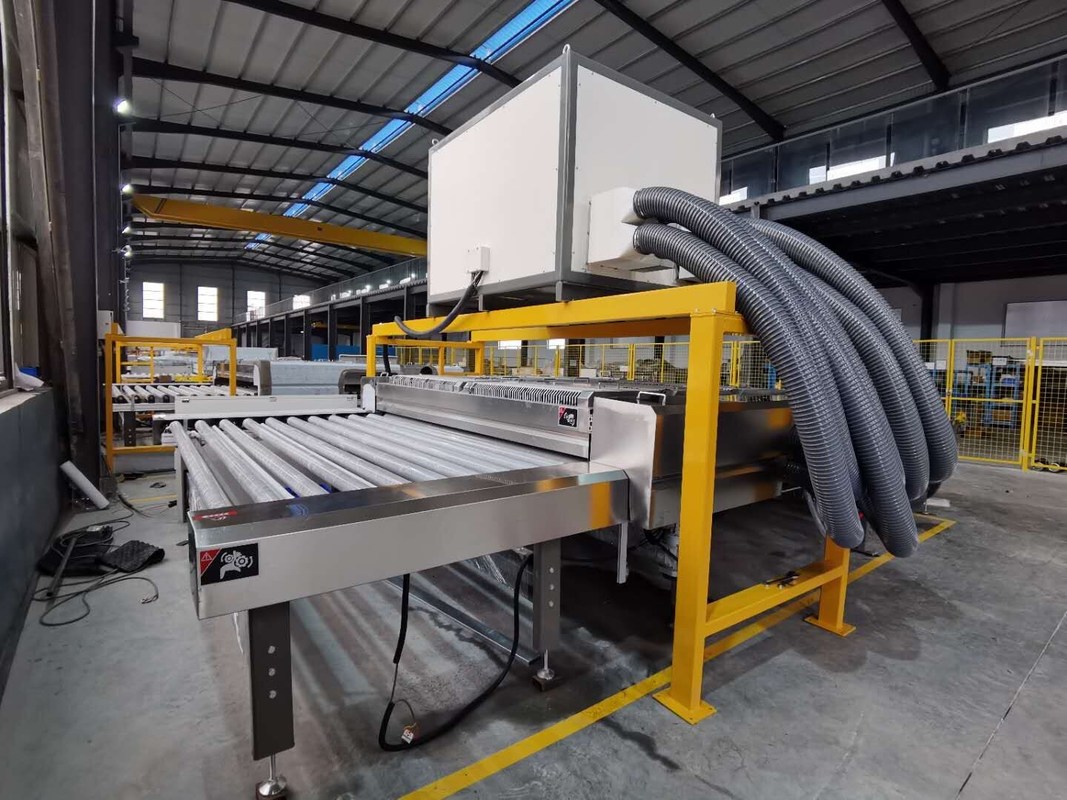

  • تحتوي الآلة على زوجين من سكاكين الهواء مصنوعة من الفولاذ المقاوم للصدأ والألمنيوم ، والتي لها رياح كبيرة وتأثير تجفيف جيد.الآلة مزودة بنظام تسخين بالهواء.
  • يحتوي المنفاخ على فلتر هواء في مدخل الهواء ، وتدفق هواء كبير وتأثير تجفيف ممتاز.يتم تثبيت المنفاخ بالكامل على الجزء العلوي من الماكينة لتوفير المساحة ويمكن رفعه مع قسم الغسيل والتجفيف ، كما يوجد مرشح الهواء على الجانب من أجل الفحص والتنظيف المريح.يلزم تنظيف مرشح الهواء كل 7 أيام.
  • المحرك الرئيسي هو محرك التروس والتحكم في سرعة التردد والعرض الرقمي.يتم تشغيل محرك بكرة الفرشاة لقسم الغسيل بواسطة محركات علوية وسفلية بأحزمة منفصلة.مع مزايا بكرات السيارات بدون عجلة التوتر ، ودوران الفرشاة المرن ، والدقة العالية ، وما إلى ذلك ، تتمتع الفرشاة بسرعة سلسة وعمر خدمة طويل ويمكنها غسل زجاج خاص يحتاج إلى إزالة عالية الجودة.

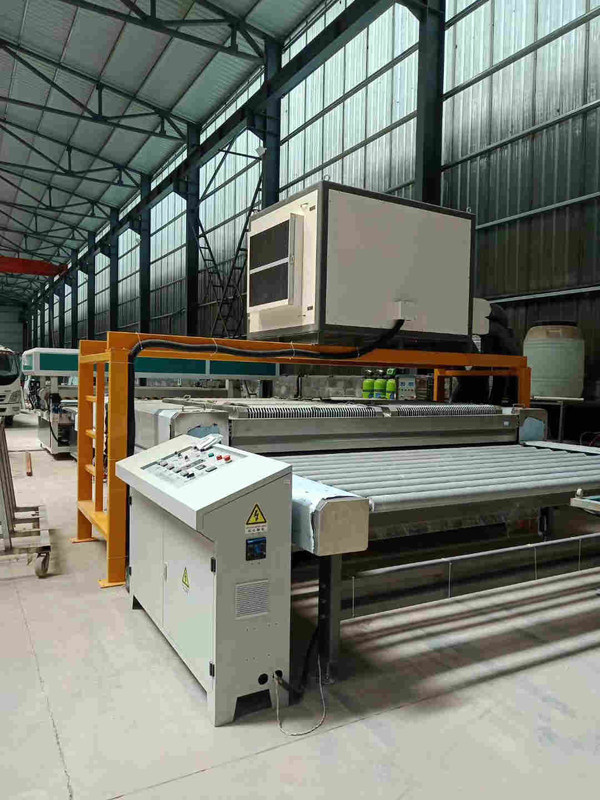

  • يتم التحكم في الماكينة عن طريق زر ميكانيكي وشاشة رقمية ، مما يجعلها مريحة لتشغيل العمال.إنه الخيار الأفضل لتوفير العمالة في حالة الاتصال بأجهزة أخرى.تحويل التردد المتصل ، يمكن للآلة الأخرى التحكم في سرعة الغسالة.
  • خزانات المياه في الماكينة قابلة للحركة وبجانب الماكينة مما يسهل تنظيفها وتغيير المياه والفحص وما إلى ذلك ، مما يجعل تأثير الغسيل أفضل.
• المعايير الفنية

• • الأعلى.عرض الزجاج: 2600 مم
  • دقيقة.حجم الزجاج: 400 مم * 400 مم مستقيمة

وضع 300 * 300 مم قطريا

(حد لوضع الزجاج من الجانبين الأيسر والأيمن في صف واحد)

• سماكة الزجاج: 3mm-25mm (شاشة رقمية)
• نطاق السرعة: Vmax = 1-12m / min (سمك الزجاج في حدود 3-25mm)
• الأسطوانة المطاطية وسرعة أسطوانة الفرشاة: تعديل التردد.
• ارتفاع العمل: (900 ± 25) ملم
• إجمالي الطاقة: 35 كيلو واط
• مصدر المياه: المياه المتداولة ، ومياه المدينة ، والمياه منزوعة الأيونات (يحتاج المشترون إلى إعداد معدات المياه منزوعة الأيونات بأنفسهم).
• مزود الطاقة: 440 فولت ، 60 هرتز
• أبعاد الآلة (L * W * H): 5500 * 4500 * 2840 مم
• وزن الجهاز: 3840 كجم

• تكوين الأجزاء الرئيسية

• محرك الأقراص الرئيسي: Zhejiang
• محرك الفرشاة: تشجيانغ
• منفاخ الضغط العالي: قوانغدونغ
• مضخة مياه: هونان
• الفرشاة: انهوى
• العاكس: Rexorth / Frecon
• كل لوحة الفولاذ المقاوم للصدأ ، سكين الهواء: قوانغدونغ
• خزان مياه من الفولاذ المقاوم للصدأ ويغطي: قوانغدونغ
• بكرات النقل: قوانغدونغ
• المكونات الرئيسية في خزانة التحكم: شنايدر

رابعا. معيار الاختبار والقبول

معيار الاختبار والقبول: بالإشارة إلى معيار GB / T1.1-2009 ، تحقق من الزجاج بخلفية سوداء والمصابيح من الاتجاه الرأسي للزجاج ، ويجب ألا تكون هناك علامة مائية ، ولا توجد علامة بكرة ، ولا خدش على الزجاج ، ويجب أن يجف الزجاج ، لا تضرب بعضها البعض ولا يوجد انحراف في الإرسال.

الخامس. تخطيط الجهاز

قائمة الاجزاء
