مكان المنشأ:
جينان الصين
اسم العلامة التجارية:
JINAN CHINA
إصدار الشهادات:
CE
رقم الموديل:
LJBZ2535
آلة الزجاج المزدوج الزجاج العازل آلة الزجاج آلة الختم
آلة ختم مانع التسرب الزجاجي العمودي الأوتوماتيكية

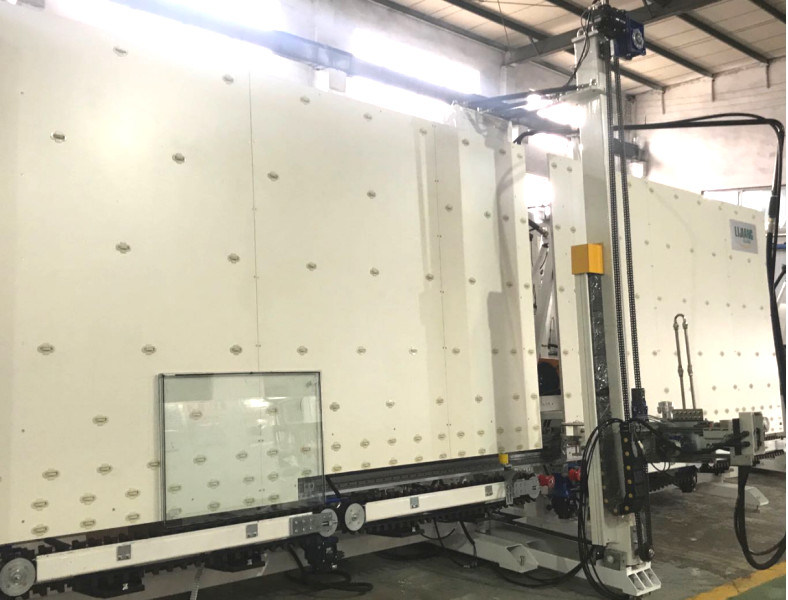

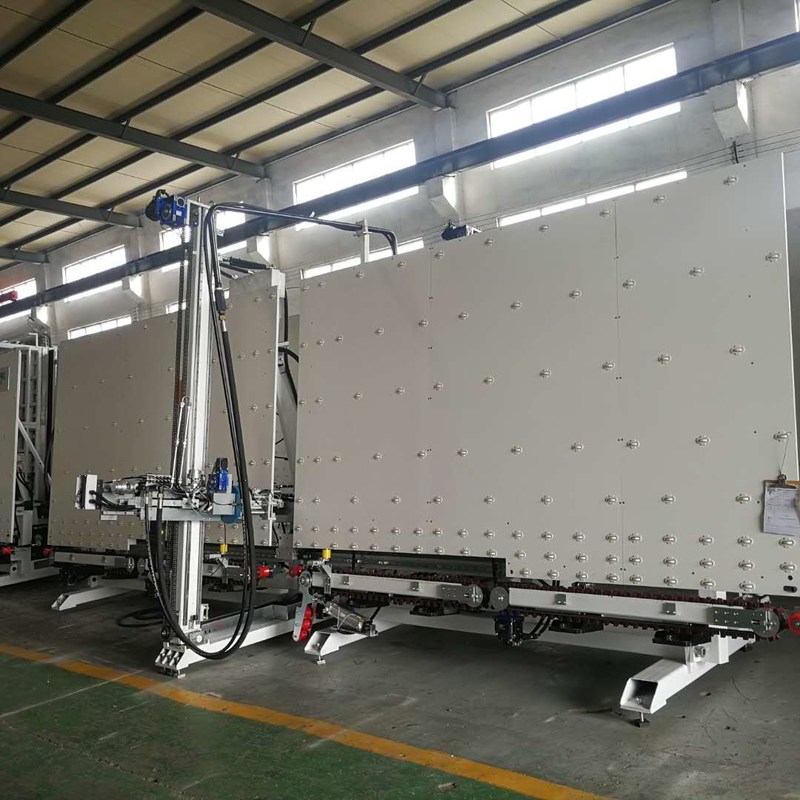

LJTJ2540 هو أحدث روبوت أوتوماتيكي لختم الزجاج العازل العمودي.يتم استخدامه لطلاء الزجاج المزدوج المزجج من خلال خلط المكون A والمكون B معًا وفقًا لنسبة معينة.يتم تطبيقه على زجاج مزدوج / ثلاثي / ذو شكل متدرج (اختياري) مع أداء مستقر وتشغيل سهل.
Øأعزبنظام الغراء
مجهزة بمكون واحد ومكون ب واحد.
Øدضعف أنظمة الغراء
مُجهزة بمجموعتين من المكونات A ومجموعتين من المكونات B ، والتي يمكن استخدامها لنوعين من المواد المانعة للتسرب ، مثل مطاط السيليكون ، ومطاط عديد الكبريتيد ، ولاصق هيكلي للسيليكون.
Øريبجهاز الغراء ack
عندما يزداد الضغط ، سيتدفق المزيد من الغراء B تلقائيًا ، مما يوفر المواد.
Øجهاز Dyad Body
جهاز الجسم الثنائي له وظيفتان
يستخدم اليسار لترشيح الشوائب والرطوبة عند ملء الغاز
ثم يلعب دور التزليق الصحيح.
Øجهاز اثنين من المصاصات
اعتماد شفاطين لمنع تحريك الزجاج أثناء الختم.
Øجهاز الختم الجزء
استخدم محرك سيرفو ياباني YASKAWA للتحكم في جزء الختم مع دوران 360 درجة.وضع شفرة الكاشطة لتتخلص من الصمغ الإضافي ولا حاجة لإصلاح الزوايا الزجاجية للمرة الثانية.
Øتوقيت الحزام
يضمن جهاز الحزام الزمني أن الزجاج يمكن نقله بسلاسة وتحديد موقعه بدقة.
تعرف على الزجاج تلقائيًا ، مما يسمح بضبط سرعة الطلاء عبر الإنترنت.
Øوظيفة التخزين
يمكنها تخزين ثلاث قطع من الزجاج العازل على الأحزمة الثلاثة عندما يكون حجمها أقل من 1.8 متر.
Øزجاج على شكلوثلاثيةوظيفة(خياري)
مع تطور تكنولوجيا التحديث ، يمكن لروبوت الختم طلاء ثمانية أكواب بأشكال وفقًا لسوق الزجاج.
Øزجاج متدرج (اختياري)
بالنسبة للزجاج المتدرج ، يمكن تغطيته جيدًا مرة واحدة ، ولا تحتاج إلى إصلاحه في المرحلة الثانوية.
Øمجهزة بجهاز يدوي
كل جزء منفصل مجهز بالتشغيل اليدوي ، يكون من السهل ضبطه في حالة.
Øثمانية الماكينات
يستخدم الروبوت ثمانية أجهزة YASKAWA ،
أربعة منهم يتحكمون في أجزاء النقل ،
في الماكينات الأربع الأخرى ، يتحكمون في المصاص ،
آلية الرفع والقيادة والتبجيل والدوران.
Øالمكونات الكهربائية الرئيسية
تم اعتماد المكونات الكهربائية الرئيسية من العلامات التجارية الشهيرة للحفاظ على أداء أكثر استقرارًا ، والتي تشمل المحرك ، PLC ، وحدات الإدخال والإخراج وما إلى ذلك.
مواصفات روبوت ختم الزجاج العازل
| نموذج | LJTJ2540D |
| قوة الجهد | 380V 13KW |
| ضغط جوي | 0.5 ~ 0.7 ميجا باسكال |
| ضغط البثق | 32 ميجا باسكال |
| الحجم الأقصى للزجاج | 2500 * 4000 مم |
| الحد الأدنى لحجم الزجاج | 400 * 300 مم |
| سماكة الزجاج | 12 ~ 56 ملم |
| سرعة العمل | 5 ~ 40 م / دقيقة |
| البعد الشامل | 11000 * 1500 * 4500 مم |
2.2 ضجيج الجهاز
| مستوى ضغط الصوت الموزون | |
| حالة الاستعداد | حالة العمل |
| 50 ديسيبل | 85 ديسيبل |
معلومات تقنية
| الأعلى.حجم الزجاج | 2500 * 4000 مم |
| دقيقة.حجم الزجاج | 400 * 300 مم |
| سماكة الزجاج | 12-50 ملم |
| سرعة العمل | 5-40 م / دقيقة |
| ضغط جوي | ≥0.6 ميجا باسكال |
| ضغط الضغط | 32 ميجا باسكال |
| قوة الجهد | 380V 15kw |
| البعد الشامل | 11000 * 2000 * 3500 مم |
المعلمات الكهربائية
| اسم | أصل | ماركة |
| أجهزة السيارات | اليابان | ياسكاوا |
| سائق مؤازر | اليابان | ياسكاوا |
| وحدة المعالجة المركزية | اليابان | ياسكاوا |
| مكون الجهد المنخفض | ألمانيا | سيمنز |
| دليل | تايوان | هيوين |
| تحويل التيار الكهربائي | تايوان | ميغاواط |
| مفتاح الاستشعار | كوريا | الأوتوماتيكية |
| مكون هوائي | اليابان | SMC |
| شاشة اللمس | الصين | غوشان |
| أجهزة السيارات | اليابان | ياسكاوا |
| سائق مؤازر | اليابان | ياسكاوا |
منتج ذو صلة بـ LIJIANG GLASS
خط إنتاج الزجاج الزجاجي العمودي المزدوج مع وظيفة اختيارية لملء غاز الأرجون
تفاصيل تقديم LJBZ2535G
يتكون خط معالجة الزجاج العازل المملوء بغاز الأرجون من 7 أقسام:
01 قسم النقل ؛
02 غسالة
03 قسم التفريغ.
04 قسم الفحص والتركيب.
05 قسم النقل ؛
06 قسم الضغط والتعبئة.
07 قسم التفريغ.
•01تحويلقسم
آلية الكشف عن الطلاء ، الكشف التلقائي عن فيلم Low-e غير المتصل
•02غسلآلة
الميزة الأساسية:
• باستخدام 6 قطع من الفرشاة الناعمة مع شعر ناعم 0.1 مم ، يمكن غسل الزجاج المنخفض
• الغسيل المسبق(خياري)
• سكين هوائي جديد يستخدم مقطعًا من الألومنيوم (سكين منقار البط الهوائي) ، ويتم تعديل حجم مخرج الهواء بواسطة منقار البط المصنوع من الألومنيوم.يمكن أن يقلل ذلك من عدد مسامير الضبط ، والتأكد من أن كل برغي ليس مفكوكًا ، وتجنب رنين سكين الهواء.
• يمكن لسكين الهواء ضبط عرض سكين الهواء تلقائيًا وفقًا للسمك
• صندوق التشغيل المزود بشاشة عرض سرعة الغسيل يمكنه عرض سرعة الغسيل بدقة (8-10 م)
• التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، نظام تجديد المياه
• نظام كاتم الصوت الأوروبي
• مادة الستانلس ستيل
•03 قسم التفريغ
• زجاج التخزين
•04 قسم الفحص والتركيب
الهيكل الجديد لـهذايتم تغيير القسم إلى هيكل رفع شعاع مضمن (شعاع مزدوج).من السهل فحص ومسح الزجاج
•05 قسم التحويل
• قياس آلي لسماكة الزجاج.يمكن استخدامه وفقًا للاحتياجات الفعلية عند العمل.
•06 قسم الكي والتعبئة
الميزة الخاصة للوح ضغط الزجاج:
الميزة الأساسية:
• يمكن ضغط الزجاج العازل الطويل للغاية (2500 مم * 3500 مم) مرتين
• يعتمد الحزام الناقل لنقل الزجاج ، ويستخدم محرك سيرفو لضغط الزجاج
• يمكن فتح لوحة الضغط لتسهيل الصيانة
• لوح ضغط بهيكل قابل للتعديل لضمان عمر خدمة طويل الأمد
• تعبئة غاز الأرجون تلقائيًا بتأثير منع تسرب كبير ، ومحتوى أعلى من الأرجون
• ضبط المناطق لملء أحجام مختلفة من الزجاج باستخدام طريقة منع التسرب اللاحقة لتقليل فقد الأرجون
• يمكن ضبط قيمة الغاز وإظهار عملية تعبئة الغاز على شاشة اللمس
• مستشعر سريع الاستجابة للتحكم الدائم في عملية تعبئة الغاز
• يمكن أن يصل تركيز الغاز إلى أكثر من 90٪
• لا حاجة لعمل ثقوب في إطار المباعد
• الغاز القياسي هو غاز الأرجون
•07 قسم التفريغ
• زجاج التخزين
• يمكن توصيله بآلة الختم
معلومات تقنية
| الأعلى.حجم الزجاج | 2500 مم * 3500 مم |
| أقصى حجم زجاجي لملء الغاز | 2500 مم * 3200 مم |
| دقيقة.حجم الزجاج | 280 مم * 450 مم |
| سماكة الزجاج | 3-15 ملم |
| سماكة الزجاج العازل | 60 ملم |
| سرعة غسيل الزجاج | 2-10 م / دقيقة |
| سرعة ناقل الزجاج | 45 م / دقيقة |
| فرش الغسيل | 3 أزواج من الفرشاة الناعمة بشعر 0.1 مم |
| إمدادات المياه | استهلاك الماء: 0.5 طن / ساعة الموصلية: 40 ميكرو ثانية / سم |
| مزود الهواء | التدفق: 0.8 م / دقيقة |
| ضغط جوي | ≥0.8 ميجا باسكال |
| إجمالي الطاقة | 3P 380V 50HZ 40KW |
| البعد | 23500 * 3500 * 3700 مم |
| وزن | 6500 كجم |
المعلمات الكهربائية
| اسم | أصل | ماركة |
| أجهزة السيارات | ألمانيا | سيمنز |
| PLC | ألمانيا | سيمنز |
| الأجهزة الكهربائية ذات الجهد المنخفض | ألمانيا | سيمنز |
| تحويل التردد | ألمانيا | سيمنز |
| محرك نقل | تايوان | لينهاى |
| فرشاة المحرك | تايوان | لينهاى |
| مضخة مياه | الصين | LINGXIAO |
| مرشد | تايوان | هيوين |
| مكونات تعمل بالهواء المضغوط | تايوان | ايرتك |
| مقياس كهربائي | الصين | ميران |
| مفتاح كهروضوئي | ألمانيا | مريض |
| التبديل الجزئي | تايوان | ينزع |
| زر ومؤشر ضوئي | فرنسا | شنايدر |
| شاشة اللمس | تايوان | وينفيو |
| تتابع متوسط | اليابان | أومرون |
| خط IG مع تعبئة الغاز عبر الإنترنت | ||
الميزات الرئيسية لخط IG بسرعة فائقة
• يمكن ضغط قطعتين من IGU وتعبئتهما بالغاز مرة واحدة ، ويمكن لكل IGU ملء غاز الأرجون بأكثر من 90٪
• يمكن منع الجزء الضاغط بشكل أفضل عن طريق الضغط على قطعتين من IGU مرة واحدة.يمكن أن تصل إلى 27 ثانية لكل زجاج مزدوج 1 م * 1 م ، مما يحسن كفاءة العمل بشكل كبير
• خط معالجة IG عالي السرعة ، لقد حصلنا على حقوق براءات الاختراع في الصين في عام 2019
• حل مشكلة انتظار العمل على روبوت الختم.تركيب إطارين مباعدين لوحدتي IGU بواسطة عامل واحد
• قياس حجم الزجاج ووضع العلامات تلقائيًا (يمكن السماح بوضع العلامات قبل الضغط وبعد الضغط) باستخدام نظام ERP(خياري)
• من جزء النقل إلى جزء الضغط ، يتم تقسيم كل جزء
• مناسبة للإنتاج بالجملة في المصنع.سرعة فائقة
