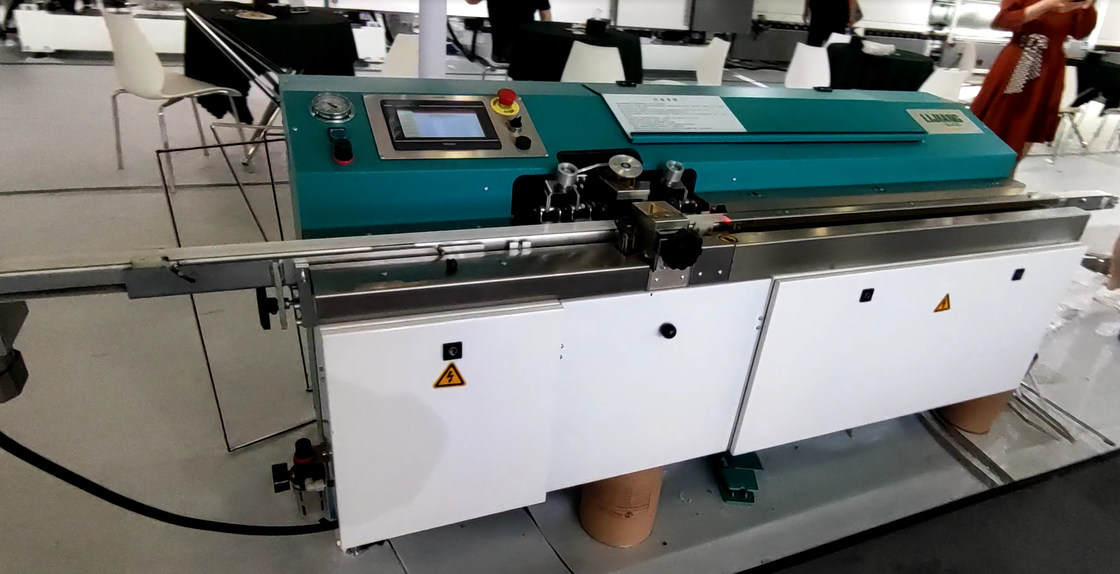

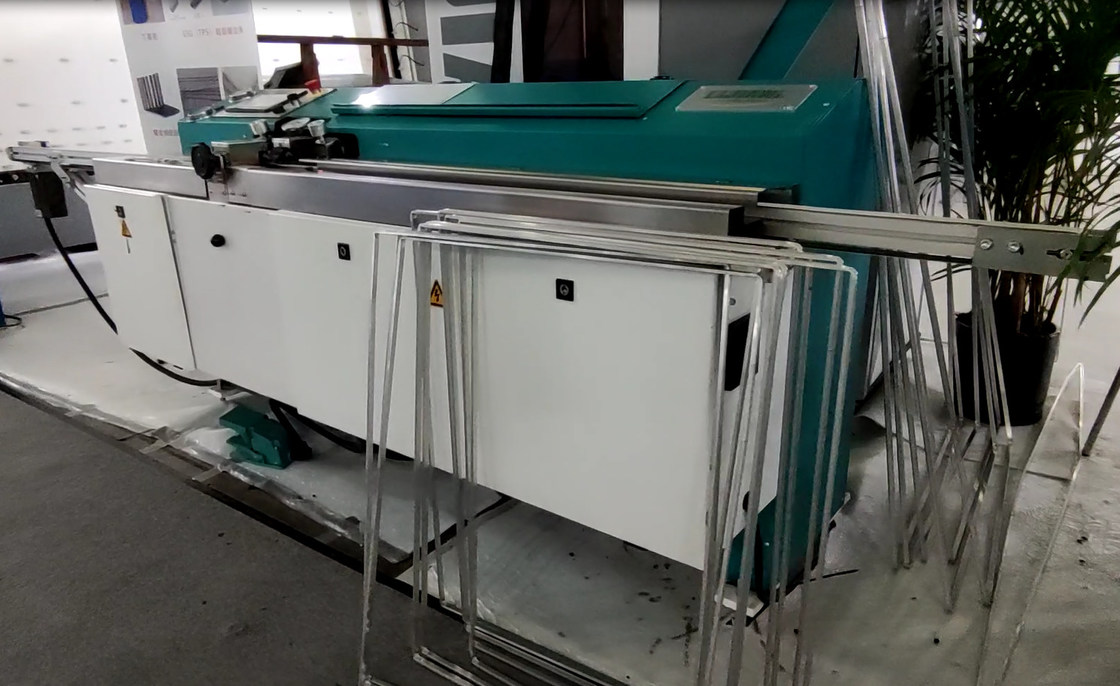

آلة بثق البوتيل الأوتوماتيكية فائقة السرعة آلة الزجاج العازل أداء مستقر لمطاط البوتيل لوحدات الزجاج العازل

يمكن لماكينة بثق البوتيل صنع السداد الأولي لقضبان المباعدة ذات السماكة المختلفة لوحدات الزجاج المعزول.



نظرة عامة على المنتج لآلة بثق مطاط البوتيل



تستخدم آلة بثق مطاط البوتيل لنشر إطارات فواصل الألمنيوم بالتساوي مع بوتيل الصهر الساخن ، وهو الختم الثاني للزجاج العازل.أصبح تشغيل آلة بثق مطاط البوتيل أسهل من ذي قبل ، فهي تستخدم لوحة تحكم كهربائية كبيرة.يمكن تعديل السرعة من 0 م / دقيقة إلى 47 م / دقيقة.آلة بثق البوتيل LJTB01 هي عبارة عن معدات خاصة لإنتاج الزجاج المزدوج الزجاج.يتم التحكم في ناقل الألمنيوم بواسطة محول التردد.كواحد من المعدات المهمة لإنتاج زجاج مزدوج الزجاج ، فإن تأثير غراء البوتيل يرتبط مباشرة بإغلاق الزجاج العازل.آلة بثق البوتيل هي آلة أوتوماتيكية ، سهلة التشغيل ومريحة للاستخدام.





السمة الرئيسية لآلة طلاء بثق البوتيل



1. تم اعتماد النظام الهيدروليكي المستورد من ألمانيا لضمان توصيل الغراء بشكل متساوٍ وكامل

2. الملحقات الرئيسية هي ماركات ألمانية.التحكم في برنامج PLC ، أداء مستقر

3. تشغيل شاشة اللمس ، تشغيل بسيط وسهل ، أداء مستقر

4. تتبنى الأسطوانة المطاطية هيكل سحب ، مما يجعلها مريحة للتشغيل

5. هيكل تصميم فريد ، مع وظيفة العادم التلقائي ، لضمان استمرار تطبيق الغراء

6. يمكنها توفير إستهلاك الغراء مقارنة بآلة مطاط البيوتيل العادية ، ويمكن أن يصل اللصق إلى 7g / m

6. اضبط إخراج الغراء تلقائيًا وفقًا لتغير السرعة

7. سرعة تطبيق الغراء يمكن أن تصل إلى 47m / min

8. من السهل تعديل ارتفاع العارضة المتقاطعة وحل مشكلة اللون الأبيض المكشوف بشكل فعال ومريح

9. يتم استخدام حزام متزامن غير لاصق ، ومسحوق التلك غير ضروري للتنظيف

10. من المريح والعملي استخدام مانع التسرب الرأسي والأفقي المتحرك

11.ضبط عرض رأس الغراء تلقائيًا ، ويضمن التحكم المتكامل لصمام الفتح السريع اتساق اللصق على الوجهين





البيانات التقنية لآلة بثق البوتيل عالية السرعة



ضغط الضغط	10-18 ميجا باسكال
درجة حرارة	110 ~ 140 ℃
سماكة الغراء	0.3-0.5 مم
عرض الغراء	3.5 ملم
عرض فاصل الألومنيوم	5.5-26.5 ملم
سرعة	5-47 م / دقيقة
قطر اسطوانة البوتيل	200 ملم
مزود الهواء	0.4m³ / دقيقة
ضغط جوي	≥0.6 ميجا باسكال
إجمالي الطاقة	380 فولت ، 5.7 كيلو واط ، 50 هرتز
البعد	2800 × 700 × 900 مم (الطول × العرض × الارتفاع)
وزن	650 كجم



تفاصيل الجهاز لآلة بثق الألومنيوم فاصل البوتيل



1.كينكو شاشة تعمل باللمس

واجهة واضحة ، عملية بسيطة ، شاشة لمس ذكية ، برمجة محدثة

2. اعتماد ألمانيا ماركة سيمنز ، أداء مستقر.

يعتمد نظام الشحن الفائق أسطوانة هوائية وهيدروليكية شهيرة ، ويتحكم في ضغط زيت المخرج بقوة.

3. وظيفة التصفية التلقائية

تصفية الحطام تلقائيًا ، واستمر في الانتشار بشكل دائم.

4-اسطوانة الغراء

اعتماد الهيكل المستقيم ، من السهل تغيير البيوتيل.



5.ألمانيا لديها صمام

اعتماد صمام هارفي الألماني ، أداء أكثر استقرارًا.

6.نظام إنذار

نظام إنذار آلي مذكّر بإضافة البوتيل.

7. عجلة القيادة

استخدام عجلة التوجيه للمساعدة في طلاء إطارات القوس.

8.أسطوانة مكسة ألمانيا

يعتمد نظام الشحن الفائق أسطوانة هوائية وهيدروليكية شهيرة ، ويتحكم في ضغط زيت المخرج بقوة.





الوظائف الاختيارية لآلة طلاء البوتيل:



اسطوانة الغراء 200 لتر اختيارية





منتجات ذات صله

1. غسالة الزجاج



الميزة الأساسية:

• استخدام 6 قطع من الفرشاة الناعمة

• اغسل الزجاج المنخفض الانبعاث عبر الإنترنت وغير المتصل ، يتعرف تلقائيًا على فيلم Low-e

• جزء الغسيل يعتمد تصميم هيكل الطبقات العليا والسفلى

• استخدام مروحة تردد متغير ، كفاءة في استخدام الطاقة ، تأثير تنظيف جيد

• يمكن لسكين الهواء تعديل عرض سكين الهواء تلقائيًا وفقًا للسمك

• استخدام أساليب عمل ذكية متقطعة موفرة للطاقة

• نظام غسيل من النوع الهرمي

• التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، نظام تجديد المياه

• نظام كاتم الصوت الأوروبي

• 304 مادة من الفولاذ المقاوم للصدأ



2.آلة تصنيع الزجاج المزدوج الأوتوماتيكية خط تصنيع الزجاج العازل معدات الزجاج المزدوج



الآن LIJIANG GLASS لديها نوعان من خط IG مع تقنيتين مختلفتين.يستخدم أحدهما عجلات نقل لنقل الزجاج ، والآخر عبارة عن تقنية جديدة تستخدم تقنية تعويم الهواء لنقل الزجاج.تهدف هذه التقنية الجديدة إلى منع تلوث الزجاج بالعجلات وترك آثار ، لذلك يتم استخدام تقنية جديدة لتحسين الجودة العالية لإنتاج IG.



المهام :

زجاج مزدوج

زجاج زجاجي ثلاثي

أربعة جوانب زجاجية خطوة





سلسلة خط إنتاج الزجاج العازل الأوتوماتيكي

	وحدة	LJBZ2025	LJBZ2025G	LJBZ2535	LJBZ2535G	LJBZ2535DG	LJBZ2535GS
مزود الطاقة		380 فولت 50 هرتز
إجمالي الطاقة	كيلوواط	39.5	36	41	39.5	44	40
سرعة الغسيل	م / دقيقة	2 ~ 10
سرعة العمل القصوى	م / دقيقة	45
الحد الأدنى لحجم الزجاج	مم	450 * 280
الحد الأقصى لحجم الزجاج	مم	2000 * 2500 2000x3000 (لوحة ضغط ثانوية)		2500 * 3200 2500 * 3500 (لوحة ضغط ثانوية) 2500x4500 (آلية ضغط اللوح الثانوي وآلية المصاصة الإضافية)			2500 * 3500
سماكة الزجاج المسطح	مم	3 ~ 15 (3-30)
فرش الغسيل	قطع	6
أقصى سمك للزجاج العازل	مم	60
إجمالي استهلاك الغاز	لتر / دقيقة		1200		1200
ارتفاع لفة الناقل	مم	520
البعد	L * W * H (مم)	19500 * 3500 * 3200		23500 * 3500 * 3700		27000 * 3500 * 3700	23800 * 3200 * 3700

لا يشمل خط إنتاج الزجاج العازل الأوتوماتيكي LJBZ2025 وظيفة تعبئة الغاز ، ويمكن أن يجعل حجم الزجاج الأقصى 2000 * 2500

يشمل خط إنتاج الزجاج العازل الأوتوماتيكي LJBZ2025G وظيفة تعبئة الغاز.

لا يشمل خط إنتاج الزجاج العازل الأوتوماتيكي LJBZ2535 وظيفة تعبئة الغاز ، ويمكن أن يجعل حجم الزجاج الأقصى 2500 * 3200

يشمل خط إنتاج الزجاج العازل الأوتوماتيكي LJBZ2535 وظيفة تعبئة الغاز ، ويمكن أن يجعل حجم الزجاج الأقصى 2500 * 3200

يمكن لخط إنتاج الزجاج العازل الأوتوماتيكي LJBZ2535DG ملء غاز الأرجون بقطعتين في وقت واحد ، ويمكن أن يجعل حجم الزجاج الأقصى 2500 * 3200



الميزات الرئيسية لخط IG:



• اعتماد نظام التحكم SIEMENS ، والحفاظ على أداء مستقر

• نظام تحكم PLC ، واجهة شاشة تعمل باللمس

• استخدام أجهزة للتحكم في النظام ، والوظيفة المعيارية ، ووظيفة التراكب

• ضبط عمق الغراء تلقائيًا باستخدام شاشة العرض الرقمية



• قابلة للتطبيق لإنتاج IG متدرج ، IG ثلاثي وشكل IG



• يمكن أن تكون أحجام الزجاج Min & Max اختيارية

• يمكن تصنيع قطعتين من IGU وتعبئتهما بغاز الأرجون في وقت واحد (خياري)







• تلقائي رأسي أناnsulation جيمعشوقة صrocessing إلine 7 أقسام:

01 قسم النقل ؛

02 قسم الغسيل.

03 قسم التفريغ.

04 قسم الفحص والتركيب.

05 قسم النقل ؛

06 قسم الضغط والتعبئة.

07 قسم التفريغ.







مميزات قسم الغسيل:





• باستخدام 3 أزواج من الفرشاة الناعمة ذات الشعر الناعم 0.1 مم ، يمكن غسل الزجاج المنخفض

• يمكن لسكين الهواء تعديل عرض سكين الهواء تلقائيًا وفقًا للسمك

• صندوق التشغيل المزود بشاشة عرض سرعة الغسيل يمكنه عرض سرعة الغسيل بدقة (8-10 م)

• نظام كاتم الصوت الأوروبي

• سكين هوائي جديد يستخدم مقطعًا من الألومنيوم (سكين منقار البط الهوائي) ، ويتم تعديل حجم مخرج الهواء بواسطة منقار البط المصنوع من الألومنيوم.يمكن أن يقلل ذلك من عدد مسامير الضبط ، والتأكد من أن كل برغي ليس مفكوكًا ، وتجنب رنين سكين الهواء.

• مادة الستانلس ستيل

• التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، نظام تجديد المياه

• الغسيل المسبق (خياري)



ميزات قسم الضغط:



• لوح ضغط بهيكل قابل للتعديل لضمان عمر خدمة طويل الأمد

• يعتمد السير الناقل لنقل الزجاج ، ويستخدم محرك سيرفو لضغط الزجاج

• يمكن ضغط الزجاج العازل الطويل للغاية (2500 مم * 3500 مم) مرتين

• يمكن فتح لوحة الضغط لتسهيل الصيانة



Fالوهن الأرجون الغاز تلقائيا

• تعبئة غاز الأرجون آلياً داخل لوح الضغط بتركيز دقيق للغاز

• عند ملء شكل IG ، يتطلب الجانب الأمامي القابل للنفخ من الحجم المستطيل 450 مم (الطول) ، 280 مم (الارتفاع)

• ضبط بيانات الغاز تلقائيًا وعرض البيانات على الشاشة

• لا حاجة لعمل ثقوب في إطار المباعد

• الغاز القياسي هو غاز الأرجون

• مستشعر سريع التفاعل للتحكم الدائم في عملية تعبئة الغاز



التكنولوجيا الخاصة لخط IG:



صنع قطعتين من وحدات IG في وقت واحد

زجاج زجاجي على شكل

زجاج التزجيج Low-e film

تعبئة غاز الأرجون عبر الإنترنت

خط الزجاج العازل للهواء





3.آلة ثني الألومنيوم الأوتوماتيكية LJZW2020



آلة ثني الألمنيوم الأوتوماتيكية هي عبارة عن معدات خاصة لصنع إطارات الألمنيوم من الزجاج العازل ، والتي تحل محل تقنية التصنيع التقليدية.يمكن لهذه المعدات أن تصنع مجموعة متنوعة من إطارات الألومنيوم متعددة الأضلاع المحدبة بشريط ألومنيوم واحد في وقت واحد ، وبالتالي تقوية قوة إطار الألومنيوم ، مما يجعل تأثير الختم للزجاج العازل أفضل.



الخصائص الرئيسية

• هناك 4 أجهزة سيمنز
• اعتماد نظام التحكم Siemens PLC
• استخدم 12 مجموعة من الرفوف التي يمكن أن تخزن أحجامًا مختلفة من الفواصل.استخدم أجهزة Siemens لتغيير الرفوف المختلفة.
• قص وتغذية الفواصل المصنوعة من الألومنيوم تلقائيًا
• ثني إطارات المباعد بشكل مستمر
• تجنب زاوية التوصيل تلقائيًا أثناء الانحناء والقطع
• استخدام تكنولوجيا الكمبيوتر الصناعية التي يمكن أن تحقق الرسم في الموقع من قبل العمال على الكمبيوتر الصناعي وثني الرسومات المرسومة مباشرة.
• يتم استخدام جهاز اليد الخاص بالماكينة لثني إطار المباعد الكبير
• موصلات الخدمة الشاقة هي الراحة والأمان للتركيب وتصحيح الأخطاء
• قطع غيار جميع الماكينات لها رموز معرف.
• تلتقط الآلة الفاصل من الأعلى بدلاً من الإمساك بالفاصل من الأسفل ، مما يحل مشكلة الانعكاس القديمة.

المعلمات التقنية لآلة بثق البوتيل عالية السرعة



ضغط الضغط	10-18 ميجا باسكال
درجة حرارة	110 ~ 140 ℃
سماكة الغراء	0.3-0.5 مم
عرض الغراء	3.5 ملم
عرض فاصل الألومنيوم	5.5-26.5 ملم
سرعة	5-47 م / دقيقة
قطر اسطوانة البوتيل	200 ملم
مزود الهواء	0.4m³ / دقيقة
ضغط جوي	≥0.6 ميجا باسكال
إجمالي الطاقة	380 فولت ، 5.7 كيلو واط ، 50 هرتز
البعد	2800 × 700 × 900 مم (الطول × العرض × الارتفاع)
وزن	650 كجم
