تفاصيل المنتج:
|
| اسم الإنتاج: | خط معالجة الزجاج العازل | أقصى حجم للتعبئة: | 2500 مم * 7000 مم |
|---|---|---|---|
| تركيز الغاز: | > 98٪ | غاز: | غاز الأرجون |
| ضمان: | سنة واحدة | العلامة التجارية: | زجاج ليجيانغ |
| تسليط الضوء: | خط إنتاج الزجاج المعزول بشاشة تعمل باللمس,خط إنتاج الزجاج العازل 98٪,آلة التزجيج المزدوج بشاشة تعمل باللمس |
||

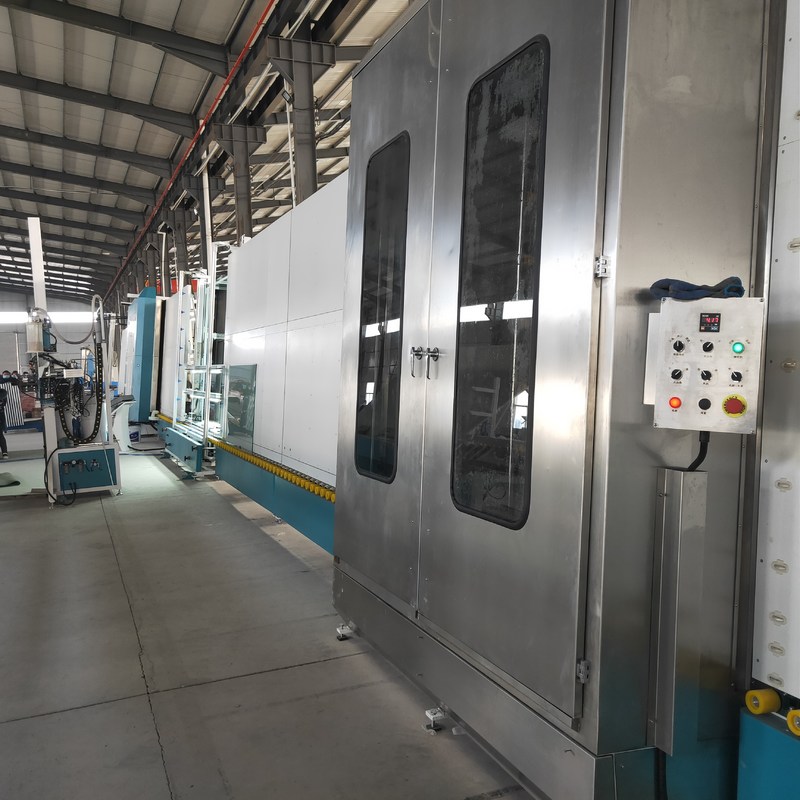

شاشة تعمل باللمس تعمل بخط معالجة مناسب للزجاج العازل مع تعبئة بغاز الأرجون بنسبة 98٪
LJBZ2570PG يحتوي خط معالجة الزجاج العازل العمودي الأوتوماتيكي على الوظائف التالية: غسل الزجاج المسطح ، وتركيب إطار الألمنيوم ، والضغط على وحدات IG العادية ، والضغط على وحدات IG المزدوجة ، والضغط على وحدات IG مزدوجة الطبقات.
LJBZ2570PG عبارة عن معدات خاصة في إنتاج الزجاج العازل بشريط من الألومنيوم ، والتي لها العديد من المزايا ، مثل المساحة الصغيرة والأداء الموثوق والكفاءة العالية والصيانة المريحة وما إلى ذلك.
السمة الرئيسية لخط إنتاج الزجاج العازل بحجم جامبو
● واجهة شاشة تعمل باللمس ، نظام التحكم في ألمانيا Siemens PLC
● التعرف التلقائي على الزجاج المطلي والمنخفض الانبعاث
● الغسالة تستخدم مادة SS وجهاز مقاوم للماء
خزان مياه مع تحكم آلي في درجة الحرارة ونظام غسيل مائي
● يمكن لثلاثة أزواج من الفرشاة الناعمة غسل زجاج Low-E عبر الإنترنت وغير متصل
● الإعداد التلقائي لبدء وإيقاف مروحة الهواء
● نظام تدفئة الهواء
● نظام تقليل الضوضاء
● عرض على الإنترنت لسرعة الغسيل
● لوح ضغط قابل للتعديل لإبقاء سطح ضغط اللوحة مستقيماً
● وضع توصيل قابس الطيران
قابل للتطبيق لإنتاج IG ثلاثي وشكل IG
● العمل المتقطع الذكي ، توفير الطاقة
المعلمات الرئيسية لخط معالجة الزجاج العازل الأوتوماتيكي
| مزود الطاقة | الجهد االكهربى | 380 |
| تكرر | 60 | |
| إجمالي الطاقة | كيلوواط | ≈42 |
| سرعة الغسيل | م / دقيقة | 2 ~ 10 |
| سرعة العمل القصوى | م / دقيقة | 45 |
| الحد الأدنى لحجم الزجاج | مم | 450 × 280 |
| ماكس.حجم الزجاج | مم | 2500 × 7000 |
| سمك زجاج الغسيل | مم | 3 ~ 15 |
| أقصى سماكة للزجاج العازل | مم | 60 |
| ارتفاع الناقل | مم | 500 |
| إجمالي استهلاك الغاز | لتر / دقيقة | 1500 |
تتبنى آلة معالجة الزجاج العازل نظام تحكم Siemens ، مزودًا بشاشة لمس عالية الدقة ، يمكن للمشغل تعديل معلمات العمل لخط الإنتاج في أي وقت ، ويمكنه عرض حالة كل إشارة إدخال وإخراج بوضوح ، وهو أمر مناسب للروتين صيانة الجهاز.
LJBZ2570قسم التفريغ PG.
LJBZ2500PG غير مناسب للزجاج المقوس أو الزجاج الملتوي لأن الطائرة داخل قسم الضغط غير قابلة للتغيير.
LJBZ2500PG عبارة عن آلة ضغط بتقنية تعبئة غاز جديدة.هذا الجهاز مناسب لآلة ضغط وتعبئة الزجاج ذات التقنية العالية والجديدة بغازات مختلفة أو غازات مختلطة.لأن نظام التحكم يكتشف أنواعًا محددة مسبقًا من الغازات (بما في ذلك نسبة خلط الغازات المختلطة) ومعدل التدفق قبل ملء كل غاز أو خليط بالزجاج العازل.
LJBZ2500PG قسم ضغط الزجاج وتعبئته بالغاز مناسب للضغط على وحدات IG مزدوجة أو وحدات IG ثلاثية الطبقات في نفس الوقت.يمكن ضغط جميع أنواع الزجاج المسطح (بما في ذلك الزجاج المطلي والزجاج المثبت بالزجاج) بواسطة هذه الآلة.
يمكن استخدام LJBZ2500PG لقياس تركيز الغاز في الزجاج العازل على الخط.يمكن لجهاز القياس الموجود أمام الجهاز قياس حجم الزجاج وسمكه بدقة وحساب كمية الغاز المطلوبة.
يمكن لـ LJBZ2500PG ضغط الغاز وتعبئته إلى قطعتين من وحدات IG التي يقل طولها عن 1.5 متر في نفس الوقت ، مما يحسن بشكل كبير من كفاءة الإنتاج ، خاصة بالنسبة للزجاج الذي يكون طوله أقل من 1.5 متر.
الخصائص الرئيسية
• يمكن ضغط قطعتين من IGU وتعبئتهما بالغاز مرة واحدة ، ويمكن لكل IGU ملء غاز الأرجون بأكثر من 90٪
• يمكن منع الجزء الضاغط بشكل أفضل عن طريق الضغط على قطعتين من IGU مرة واحدة.يمكن أن تصل إلى 27 ثانية لكل زجاج مزدوج 1 م * 1 م ، مما يحسن كفاءة العمل بشكل كبير
• خط معالجة IG عالي السرعة ، لقد حصلنا على حقوق براءات الاختراع في الصين في عام 2019
• من جزء النقل إلى جزء الضغط ، يتم تقسيم كل جزء
• مناسبة للإنتاج بالجملة في المصنع.سرعة فائقة
• حل مشكلة انتظار العمل على روبوت الختم.تركيب إطارين مباعدتين لوحدتي IGU بواسطة عامل واحد
• قياس حجم الزجاج ووضع العلامات تلقائيًا (يمكن السماح بوضع العلامات قبل الضغط وبعد الضغط) باستخدام نظام ERP (اختياري)
معلومات تقنية
| الأعلى.حجم الزجاج | 2500 مم * 7000 مم |
| أقصى حجم زجاجي لملء الغاز | 2500 مم * 7000 مم |
| دقيقة.حجم الزجاج | 280 مم * 450 مم |
| سماكة الزجاج | 3-15 ملم |
| سماكة الزجاج العازل | 60 ملم |
| سرعة غسيل الزجاج | 2-10 م / دقيقة |
| سرعة ناقل الزجاج | 45 م / دقيقة |
| فرش الغسيل | 3 أزواج من الفرشاة الناعمة بشعر 0.1 مم |
| إمدادات المياه | استهلاك الماء: 0.5 طن / ساعة التوصيل: 40 ميكرو ثانية / سم |
| مزود الهواء | التدفق: 0.8 م / دقيقة |
| ضغط جوي | ≥0.8 ميجا باسكال |
| إجمالي الطاقة | 3P 380V 50HZ 54.5KW |
| سماكة الزجاج المسطح | 3-30 ملم |
منتجات أخرى LIJIANG GLASS
آلة تعبئة غاز الأرجون مع شاشة تعمل باللمس
آلة تعبئة غاز الأرجون هذه هي آلة تعبئة يدوية ، ولكنها تحتوي على شاشة تعمل باللمس لعرض مقدار قيمة غاز الأرجون.ويمكن لآلة التعبئة هذه تحديد مقدار قيمة الغاز التي تريد تعبئتها في الزجاج العازل.
أنواع آلة تعبئة غاز الأرجون
آلة تعبئة غاز الأرجون اليدوية العامة وآلة تعبئة غاز الأرجون الجديدة السريعة
آلة تعبئة غاز الأرجون اليدوي الزجاج العازل لتعبئة غاز الأرجون
نوع آلة تعبئة غاز الزجاج العازل الذكية LJCJ02 هي عبارة عن معدات خاصة لتعبئة الزجاج العازل.الجهاز عن طريق الكمبيوتر المصغر ويتم استيراده من المستشعر لتشكيل نظام تحكم في حلقة مغلقة ، ودرجة عالية من المعدات الذكية ، والتحكم الدقيق ، والتركيز الهوائي القابل للتعديل ، وكفاءة الشحن عالية ، والعملية بسيطة.من الضروري زيادة تحسين أداء معدات الزجاج المجوف.
1. الميزة الرئيسية
• يستخدم لتعبئة الأرجون في زجاج عازل
• ارتفاع فعال ، يسمح لأربع قطع من IGU
• عند امتلاء الغاز ، سوف ينبهك ويتوقف تلقائيًا
• يمكن ضبط وعرض بيانات قيمة الغاز
2. المواصفات والتاريخ الفني:
| العنصر | قيمة |
| مزود الطاقة | تيار متردد 220 فولت 50 هرتز |
| 0.5 كيلو واط | |
| البعد المحيط | 600 × 400 × 1210 ملم |
| الوزن الصافي للآلة | 40 كجم |
3. الهيكل الرئيسي للإنتاج
تتكون آلة تعبئة الغاز من أجزاء من الأشجار.هناك تعبئة الغاز والتحكم والكشف.يتكون جزء غاز الملء بشكل أساسي من دائرة مخرج ودائرة رجوع وصمام تحكم.يتكون جزء وحدة التحكم بشكل أساسي من شاشة تعمل باللمس ، ومفتاح اختيار مجموعة البدء ، وزر التحكم ، وجهاز التحكم ، وجرس الإنذار.يتكون جزء الكشف بشكل أساسي من المستشعر.
4. شروط الاستخدام
1.مصدر غاز الأرجون: الضغط 0.2Mpa.
مصدر آلة ضاغط الهواء: الضغط 0.4Mpa.
استخدام البيئة: 0 ~ 40 ℃ ، لا يمكن أن يكون هناك تسرب للمياه ولوحة التشغيل وصندوق التحكم.
5. قبل النفخ لضبط المعلمات الفنية
5.1 تعديل تدفق غاز الأرجون من خلال صمام التحكم على اللوحة ، وضبط تدفق الأرجون ، والأرجون هو أصغر تدفق الزجاج يجب أن يكون أصغر ، بحيث يمكن تحسين دقة نظام التحكم ، ولكن أيضًا يمكن أن يمنع الزجاج المكسور؛في بداية الأفضل سيتدفق إلى أسفل ، عندما يتمكن المشغل من العمل بعد زيادة تدريجية في تدفق الغاز يزيد من معدل التضخم ، ويحسن كفاءة العمل ، ولكن يجب تعديل الاستخدام الأولي لتدفق الغاز إلى الحد الأدنى ، ثم زيادته تدريجياً ، ولكن ليست سرعة تعديل التضخم سريعة جدًا ، وإلا فإنها ستؤدي إلى إتلاف تجويف الزجاج المجوف لطبقة الفصل بالهواء والأرجون ، مما يقلل من دقة اكتشاف تركيز الغاز وتركيز الغاز.
5.2 ضبط ضغط النفخ: من أجل تجنب تلف الزجاج المزدوج بسبب ارتفاع ضغط النفخ.نحتاج إلى جعل ضغط العمل هو 0.2 ميجا باسكال ، وضبط صمام تقليل غاز الأرجون في لوحة التحكم إلى 0.1-0.2 ميجا باسكال ، داخل صندوق الآلات ، اجعل مورد الهواء لآلات ضغط الهواء إلى 0.4 ميجا باسكال.
وفقًا لحجم الزجاج العازل ومعدل التضخم لتعيين الحدود العلوية والسفلية للضغط ، عندما يكون الزجاج المزدوج أكبر من 1.5 متر × 1.5 متر ، فإن مورد الهواء لضاغط الهواء يعدل بشكل صحيح قيمة أكبر.
6. التثبيت والتعديل
6.1 تم وضع الجهاز بسلاسة ، انتبه لمنع السقوط ونظام التحكم والتحكم في التلف.
6.2 قم بتوصيل مقبس الطاقة وواجهة الهواء الكلية وأنبوب المخرج وأنبوب الإرجاع.
5.التثبيت والتعديل
5.1 تم وضع الجهاز بسلاسة ، انتبه لمنع السقوط ونظام التحكم ونظام التحكم.
5.2 قم بتوصيل مقبس الطاقة وواجهة الهواء الكلية وأنبوب المخرج وأنبوب الإرجاع.
7.قبل النفخ لضبط المعلمات الفنية
7.1 تعديل تدفق غاز الأرجون من خلال صمام التحكم الموجود على اللوحة ، وضبط تدفق الأرجون ، والأرجون هو أصغر تدفق الزجاج يجب أن يكون أصغر ، بحيث يمكن تحسين دقة نظام التحكم ، ولكن أيضًا يمكن أن يمنع الزجاج المكسور؛في بداية الأفضل سيتدفق إلى أسفل ، عندما يتمكن المشغل من العمل بعد زيادة تدريجية في تدفق الغاز يزيد من معدل التضخم ، ويحسن كفاءة العمل ، ولكن يجب تعديل الاستخدام الأولي لتدفق الغاز إلى الحد الأدنى ، ثم زيادته تدريجياً ، ولكن ليست سرعة تعديل التضخم سريعة جدًا ، وإلا فإنها ستؤدي إلى إتلاف تجويف الزجاج المجوف لطبقة الفصل بالهواء والأرجون ، مما يقلل من دقة اكتشاف تركيز الغاز وتركيز الغاز.
7.2 ضبط ضغط النفخ: من أجل تجنب تلف الزجاج المزدوج بسبب ارتفاع ضغط النفخ.نحتاج إلى جعل ضغط العمل هو 0.2 ميجا باسكال ، وضبط صمام تقليل غاز الأرجون في لوحة التحكم إلى 0.1-0.2 ميجا باسكال ، داخل صندوق الآلات ، اجعل مورد الهواء لآلات ضغط الهواء إلى 0.4 ميجا باسكال.
وفقًا لحجم الزجاج العازل ومعدل التضخم لتعيين الحدود العلوية والسفلية للضغط ، عندما يكون الزجاج المزدوج أكبر من 1.5 متر × 1.5 متر ، فإن مورد الهواء لضاغط الهواء يعدل بشكل صحيح قيمة أكبر.
