تفاصيل المنتج:
|
| اسم المنتج: | آلة طلاء بثق البوتيل | تطبيق: | ماكينة صنع منتجات الزجاج المزدوج |
|---|---|---|---|
| ضمان: | سنة واحدة | الوقت التدفئة: | 15 دقيقة |
| الجهد االكهربى: | 380 فولت 50 هرتز 3 بكسل | ضغط الضغط: | 10-18mpa |
| سمك الغراء: | 0.3-0.5 مم | عرض الغراء: | 3.5 ملم |
| تسليط الضوء: | آلة الغراء المصهور على الساخن للزجاج IG,آلة الغراء المصهور بالحرارة الأفقية,قضيب مطاط البوتيل الأفقي |
||

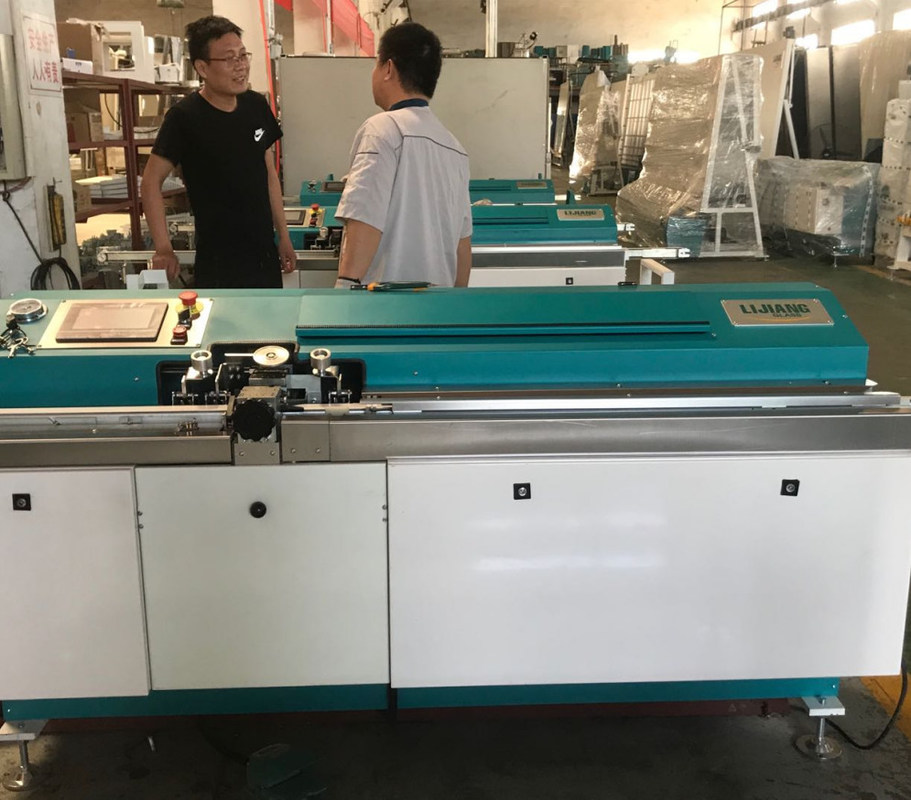

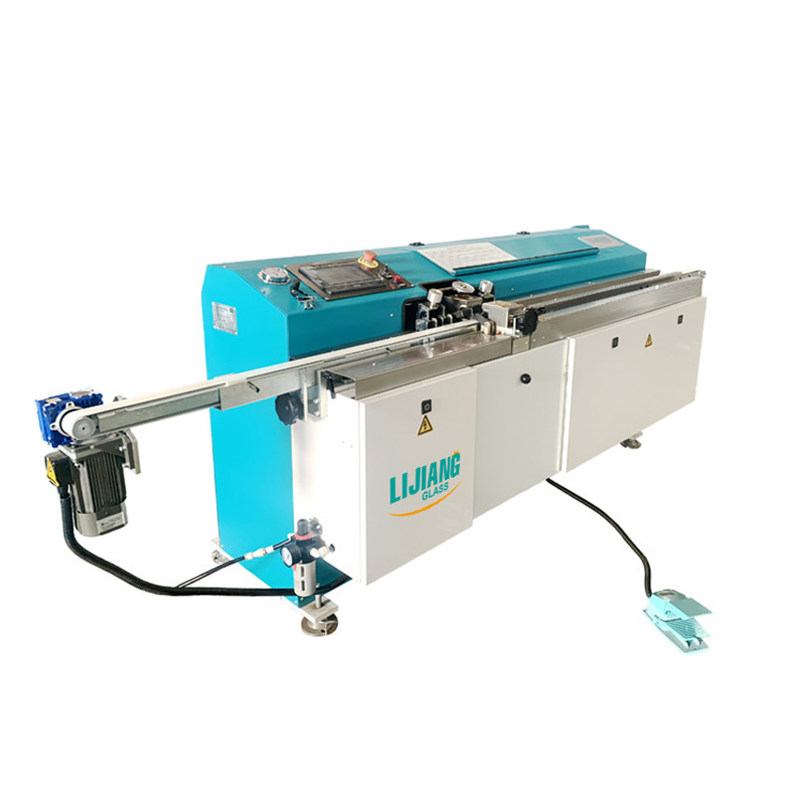

نظرة عامة على آلة طلاء بثق البوتيل
يتم استخدام آلة بثق البيوتيل لنشر بوتيل الصهر الساخن بالتساوي على إطار الألمنيوم.
تعمل لوحة التحكم الكهربائية الكبيرة على تبسيط تشغيل آلة بثق البيوتيل.
يتم التحكم في حزام ناقل الألمنيوم بواسطة محول تردد.
يمكن تعديل السرعة من 0 م / دقيقة إلى 47 م / دقيقة.آلة بثق البوتيل LJTB01 هي عبارة عن معدات خاصة لإنتاج الزجاج المزدوج.
كواحد من المعدات المهمة في إنتاج الزجاج العازل ، فإن تأثير لاصق البوتيل يرتبط ارتباطًا مباشرًا بإغلاق الزجاج العازل.
الجهاز أوتوماتيكي وسهل التشغيل وسهل الاستخدام.
السمة الرئيسية لبرنامجآلة بوتيل
1.عملية شاشة اللمس بسيطة وعملية.
2 تم اعتماد نظام هيدروليكي مستورد من ألمانيا لضمان التوصيل المتسق للغراء.
3 يستخدم البرميل المطاطي هيكل قابل للسحب ، وهو مناسب للاستخدام.
4. ضبط الناتج الغراء تلقائيا وفقا لتغيرات السرعة.
5. من السهل تعديل ارتفاع العوارض المتقاطعة وحل مشكلة اللون الأبيض بكفاءة وسهولة.
6. سرعة استخدام الغراء يمكن أن تصل إلى 47m / min.
7. هيكل تصميم فريد مع وظيفة العادم التلقائي لضمان الاستخدام المستمر للغراء.
8. استخدم حزام متزامن غير لاصق ولا حاجة لاستخدام بودرة التلك للتنظيف.
9- أهم الملحقات ماركات ألمانية.التحكم في برنامج PLC ، أداء مستقر.
10 إنها مريحة وعملية للغاية لاستخدام مانع التسرب الرأسي والأفقي المتحرك.
11.يضمن الضبط التلقائي لعرض رأس الغراء والتحكم السريع في الصمام المدمج اتساق اللصق على الوجهين.
12.يمكنه توفير استهلاك الغراء مقارنة بآلة صنع مطاط البوتيل ، ويمكن أن يصل اللصق إلى 7g / m.
المعلمات التقنية لآلة بثق البوتيل الأوتوماتيكية
| ضغط الضغط | 10-18 ميجا باسكال |
| درجة حرارة | 110 ~ 140 ℃ |
| سماكة الغراء | 0.3-0.5 مم |
| عرض الغراء | 3.5 ملم |
| عرض فاصل الألومنيوم | 6 أ - 27 أ |
| سرعة | 5-47 م / دقيقة |
| قطر اسطوانة البوتيل | 200 ملم |
| مزود الهواء | 0.4m³ / دقيقة |
| ضغط جوي | ≥0.6 ميجا باسكال |
| إجمالي الطاقة | 380 فولت ، 5.7 كيلو واط ، 50 هرتز |
| البعد | 2800 × 700 × 900 مم (الطول × العرض × الارتفاع) |
| وزن | 650 كجم |
تفاصيل معدات آلة طلاء الغراء
قطع غيار سيمنز ألمانيا
اعتماد ماركة سيمنز ، أداء مستقر.
شاشة تعمل باللمس KINCO
واجهة واضحة ، عملية بسيطة ، شاشة لمس ذكية ، برمجة محدثة.
ألمانيا لديها صمام
اعتماد صمام هارفي الألماني ، أداء أكثر استقرارًا.
نظام إنذار
نظام إنذار آلي مذكّر بإضافة البوتيل.
ألمانيا اسطوانة ماكس
يعتمد نظام الشحن الفائق أسطوانة هوائية وهيدروليكية شهيرة ، ويتحكم في ضغط زيت المخرج بقوة.

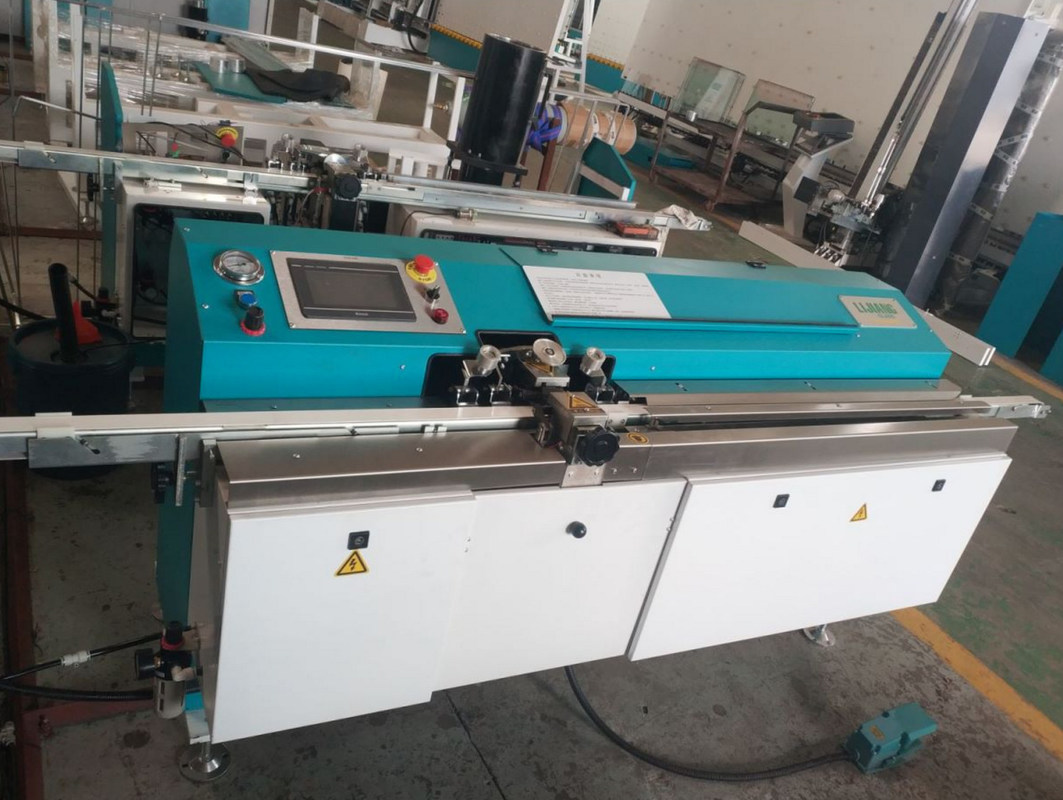

تفاصيل الصورة
الوظائف الاختيارية لآلة طلاء البوتيل:
اسطوانة الغراء 200 لتر اختيارية
المنتجات ذات الصلة
جدول التحميل العمودي
أنا.المعلمة التقنية بشكل أساسي:
1.
الحد الأقصى لحجم زجاج التحميل: L × W = 3500 × 2600 مم.
أقل قدرة تحمل لحجم الزجاج: الطول × العرض = 800 × 600 مم.
سماكة الزجاج (3-10 مم):
2.
الحجم الخام لجدول التحميل:
الطول × العرض × الارتفاع = 3700 مم × 2800 مم × 2500 مم + الدعم السفلي 530 مم (± 30 مم).
3.
تتبنى منصة التحميل العمودي محرك سيرفو كنظام قيادة ، وجميع المحركات ذات سرعة متغيرة بدون خطوات ، وسرعة نقل الطاولة هي 2-35 متر / دقيقة ، ووقت التحميل الدوري 35 ثانية.
4.
نظام التحكم الكامل في الحلقة المغلقة ، تحديد المواقع بدقة ، التشغيل المستقر.
وصف التكوين
5.
يتم التحكم بالحركة الأفقية للذراع المائل بواسطة محرك سيرفو دقيق وصندوق تروس ، والذي يتم تشغيله بواسطة رف وترس.
6.
هيكل الرفع: محرك سيرفو والتحكم الدقيق في صندوق التروس ، محرك حزام متزامن.
7.
هيكل الانحراف: محرك سيرفو والتحكم في صندوق التروس الدقيق ، محرك قضيب توصيل كرنك.
8.
هيكل محرك سفلي ، محرك سيرفو والتحكم الدقيق في صندوق التروس ، محرك سلسلة.
9.4 محور التحكم الرقمي الكامل ، وتحديد المواقع بدقة ، والمرونة السريعة.
كل السرعات جيدة
يمكن تعديله وفقًا لسرعة خط الإنتاج
10.
واجهة فائقة بين الإنسان والآلة ، تحقق من حالة تشغيل المعدات ومعلمات النظام.
يمكن ضبط البيانات وفقًا لارتفاع وزاوية مختلفة للأرضية الزجاجية ، ويمكن أيضًا ضبطها مسبقًا أو تسجيل تغييرات الإنتاج الحالية.
11.
نظام المضخة الفراغية: مضخة تفريغ دوارة مفردة ذات كفاءة عالية
المصاص: اعتماد مصاصة مستوردة من نوع PF 120mm
12.5-7 بار ، 30 لتر / دقيقة ؛
إمداد الهواء المضغوط: 5-7 بار ، 30 لتر / دقيقة ؛
13.
مزود الطاقة: 380V ، 50HZ ، ثلاث مراحل ، القدرة المركبة: 10KW.
