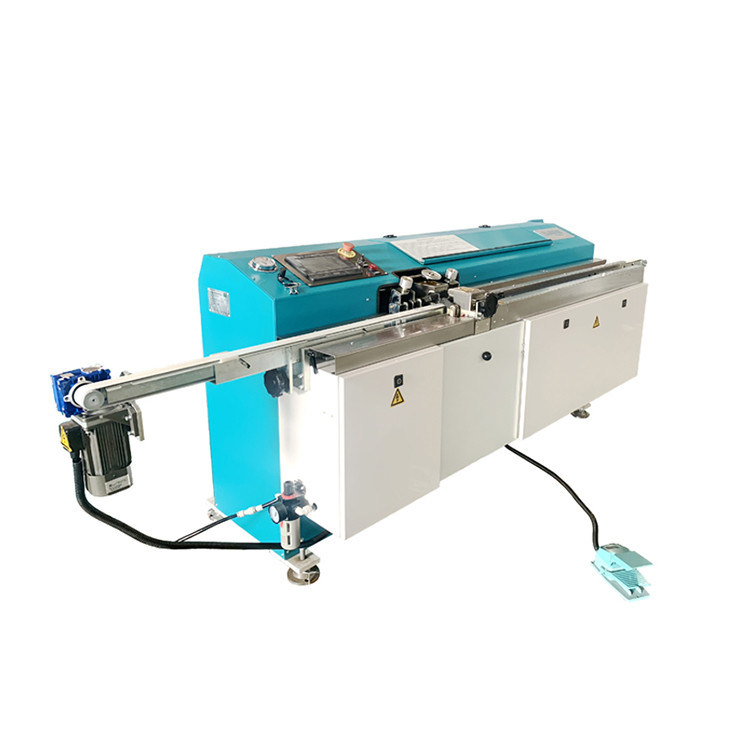

آلة بثق البوتيل الأوتوماتيكية لآلات معالجة الزجاج المسطح

نظرة عامة على آلة بثق PIB الأوتوماتيكية

تستخدم آلة بثق PIB الأوتوماتيكية لنشر إطارات فواصل الألمنيوم بالتساوي مع بوتيل الصهر الساخن.أصبح تشغيل آلة بثق البوتيل أسهل من ذي قبل ، فهي تستخدم لوحة تحكم كهربائية كبيرة.يتم التحكم في ناقل الألمنيوم بواسطة محول التردد.يمكن تعديل السرعة من 0 م / دقيقة إلى 47 م / دقيقة.LJTB01 آلة بثق بوتيل البولي إيثيلين هي عبارة عن معدات خاصة لإنتاج الزجاج المزدوج الزجاج.كواحد من المعدات المهمة لإنتاج الزجاج العازل ، فإن تأثير غراء البوتيل مرتبط مباشرة بإغلاق الزجاج العازل.الجهاز أوتوماتيكي واحد ، سهل التشغيل ومريح للاستخدام.

الميزة الرئيسية لـآلة بثق البوتيل بوتيل PIB الأوتوماتيكية

1. يتم تشغيل آلة بثق البوتيل الأوتوماتيكية عن طريق شاشة اللمس ، بسيطة وعملية

2. تتبنى آلة بثق البوتيل النظام الهيدروليكي المستورد من ألمانيا لضمان توصيل الغراء بشكل متساوٍ وكامل

3. تتبنى الأسطوانة المطاطية لآلة الطارد PIB هيكل قابل للسحب ، مما يجعلها مريحة للتشغيل

4. هيكل تصميم فريد ، مع وظيفة العادم التلقائي ، لضمان استمرار تطبيق الغراء

5. يتم استخدام حزام متزامن غير لاصق ، ومسحوق التلك غير ضروري للتنظيف

6. اضبط إخراج الغراء تلقائيًا وفقًا لتغير السرعة

7. من السهل تعديل ارتفاع العارضة المتقاطعة وحل مشكلة اللون الأبيض المكشوف بشكل فعال ومريح

8. سرعة تطبيق الغراء يمكن أن تصل إلى 47m / min

9. الملحقات الرئيسية لآلة البثق الأوتوماتيكية هي علامات تجارية ألمانية.التحكم في برنامج PLC ، أداء مستقر

10. من المريح والعملي استخدام مادة مانعة للتسرب رأسية وأفقية متحركة

11. يضبط عرض رأس الغراء تلقائيًا ، ويضمن التحكم المتكامل لصمام الفتح السريع اتساق اللصق على الوجهين

12. يمكن أن يوفر إستهلاك الغراء مقارنة بآلة مطاط البيوتيل العادية ، ويمكن أن يصل اللصق إلى 7g / m

المعلمات التقنية لـ آلة بثق البوتيل الأوتوماتيكية للتزجيج المزدوج

تفاصيل معدات آلة بثق البوتيل الأوتوماتيكية للزجاج العازل

قطع غيار سيمنز ألمانيا

آلة بثق PIB تعتمد علامة Siemens التجارية ، أداء مستقر.

شاشة تعمل باللمس KINCO

واجهة واضحة ، عملية بسيطة ، شاشة لمس ذكية ، برمجة محدثة.

نظام إنذار

نظام إنذار آلي مذكّر بإضافة البوتيل.

ألمانيا لديها صمام

اعتماد صمام هارفي الألماني ، أداء أكثر استقرارًا.

ألمانيا اسطوانة ماكس

يعتمد نظام الشحن الفائق أسطوانة هوائية وهيدروليكية شهيرة ، ويتحكم في ضغط زيت المخرج بقوة.

اسطوانة الغراء

آلة بثق البوتيل تعتمد الهيكل المستقيم ، من السهل تغيير البوتيل.

تفاصيل آلة بثق البوتيل الأوتوماتيكية

وظائف اختيارية لآلة طلاء البوتيل:

اسطوانة الغراء 200 لتر اختيارية
