تفاصيل المنتج:
|
| اسم المنتج: | آلة طلاء بثق البوتيل | تطبيق: | ماكينة صنع منتجات الزجاج المزدوج |
|---|---|---|---|
| ضمان: | سنة واحدة | الوقت التدفئة: | 15 دقيقة |
| الجهد االكهربى: | 380 فولت 50 هرتز 3 بكسل | ضغط الضغط: | 10-18mpa |
| سمك الغراء: | 0.3-0.5 مم | عرض الغراء: | 3.5 ملم |
| تسليط الضوء: | 18MPa آلة الغراء المصهور على الساخن,آلة الغراء المصهور على الساخن للزجاج العازل,آلة بثق السيليكون 18MPa |
||

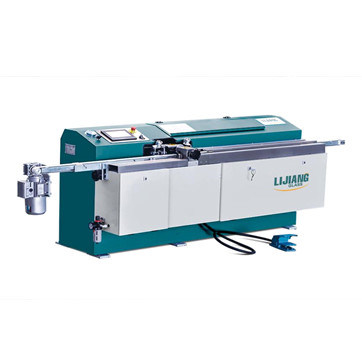

نظرة عامة على آلة طلاء بثق البوتيل
يتم استخدام آلة بثق البوتيل لتوزيع إطارات الألمنيوم بالتساوي مع بوتيل الصهر الساخن.يتم تبسيط تشغيل آلة بثق البيوتيل بواسطة لوحة التحكم الكهربائية الكبيرة.يتم التحكم في حزام ناقل الألمنيوم بواسطة محول تردد.يمكن تعديل السرعة من 0 م / دقيقة إلى 47 م / دقيقة.آلة بثق البوتيل LJTB01 هي عبارة عن معدات خاصة لإنتاج الزجاج المزدوج.كواحد من المعدات المهمة في إنتاج الزجاج العازل ، فإن تأثير لاصق البوتيل يرتبط مباشرة بختم الزجاج العازل.المعدات أوتوماتيكية وسهلة الاستخدام ومريحة.
السمة الرئيسية لبرنامجآلة بوتيل
1.عملية شاشة اللمس بسيطة وعملية.
2 تم اعتماد نظام هيدروليكي مستورد من ألمانيا لضمان تسليم ثابت للغراء.
3 يستخدم البرميل المطاطي هيكل قابل للسحب ، وهو مناسب للاستخدام.
4. ضبط الناتج الغراء تلقائيا وفقا لتغيرات السرعة.
5.من السهل تعديل ارتفاع العوارض المتقاطعة وحل مشكلة اللون الأبيض بكفاءة وسهولة.
6. سرعة استخدام الغراء يمكن أن تصل إلى 47m / min.
7.Unique تصميم هيكل مع وظيفة العادم التلقائي لضمان الاستخدام المستمر للغراء.
8. استخدم حزام متزامن غير لاصق ولا حاجة لاستخدام بودرة التلك للتنظيف.
9- الملحقات الرئيسية ماركات ألمانية.التحكم في برنامج PLC ، أداء مستقر.
10 إنها مريحة وعملية للغاية لاستخدام مانع التسرب الرأسي والأفقي المتحرك.
11.يضمن الضبط التلقائي لعرض رأس الغراء والتحكم السريع في الصمام المدمج اتساق اللصق على الوجهين.
12.يمكنها توفير استهلاك الغراء مقارنة بآلة صنع مطاط البوتيل ، ويمكن أن يصل اللصق إلى 7g / m.
المعلمات التقنية لآلة بثق البوتيل الأوتوماتيكية
| ضغط الضغط | 10-18 ميجا باسكال |
| درجة الحرارة | 110 ~ 140 ℃ |
| سمك الغراء | 0.3-0.5 مم |
| عرض الغراء | 3.5 ملم |
| عرض فاصل الألومنيوم | 6 أ - 27 أ |
| سرعة | 5-47 م / دقيقة |
| قطر اسطوانة البوتيل | 200 ملم |
| مزود الهواء | 0.4m³ / دقيقة |
| ضغط جوي | ≥0.6 ميجا باسكال |
| إجمالي الطاقة | 380 فولت ، 5.7 كيلو واط ، 50 هرتز |
| البعد | 2800 × 700 × 900 مم (الطول × العرض × الارتفاع) |
| وزن | 650 كجم |
تفاصيل معدات آلة طلاء الغراء
قطع غيار سيمنز ألمانيا
اعتماد علامة سيمنز ، أداء مستقر.
شاشة تعمل باللمس KINCO
واجهة واضحة ، عملية بسيطة ، شاشة لمس ذكية ، برمجة محدثة.
ألمانيا لديها صمام
اعتماد صمام هارفي الألماني ، أداء أكثر استقرارًا.
نظام إنذار
نظام إنذار آلي مذكّر بإضافة البوتيل.
ألمانيا اسطوانة ماكس
يعتمد نظام الشحن الفائق أسطوانة هوائية وهيدروليكية شهيرة ، ويتحكم في ضغط زيت المخرج بقوة.

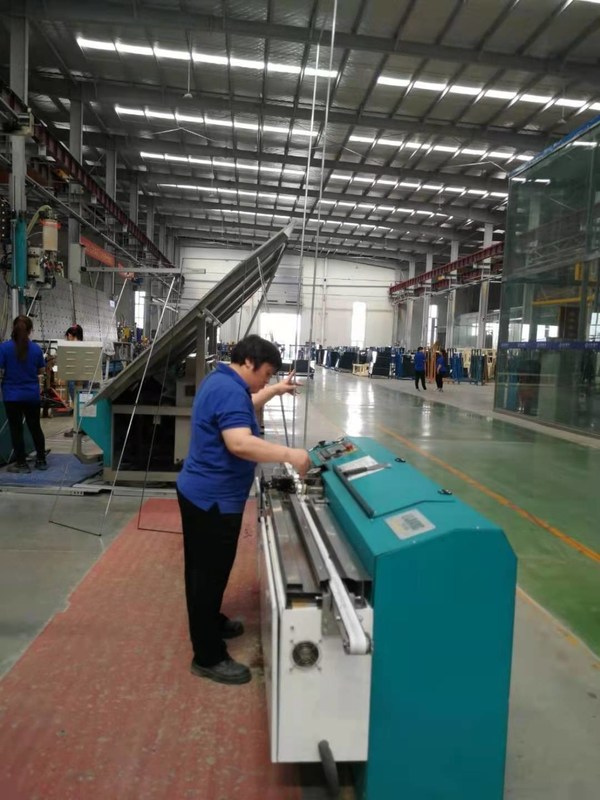

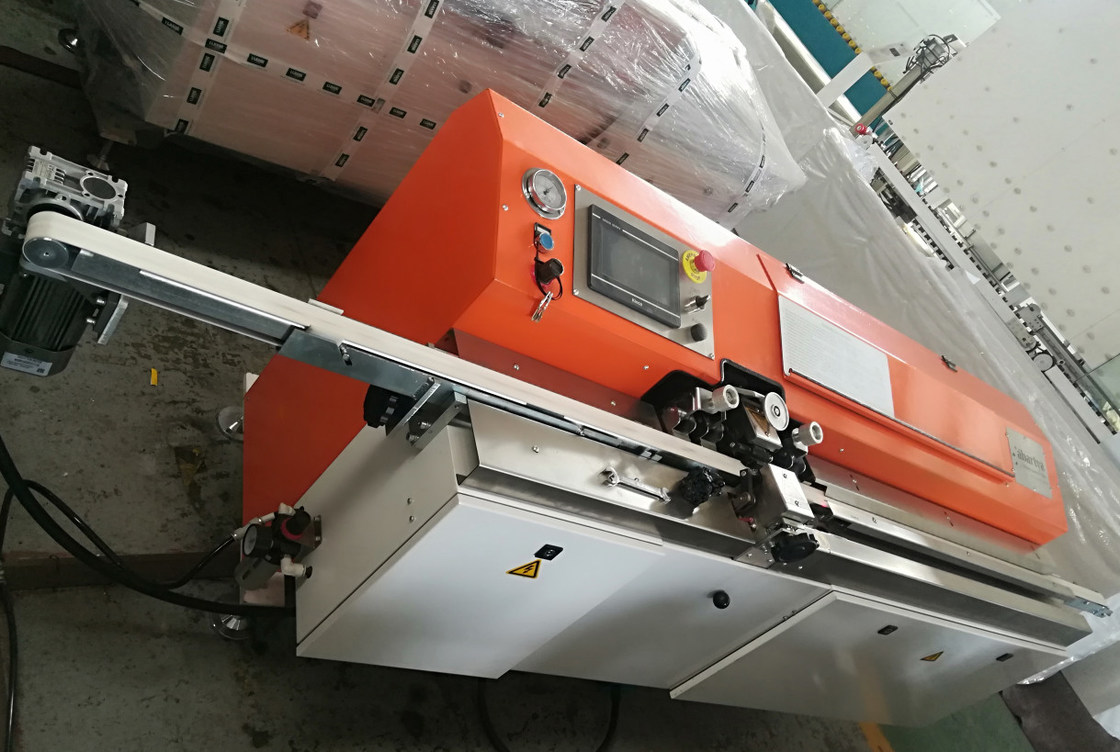

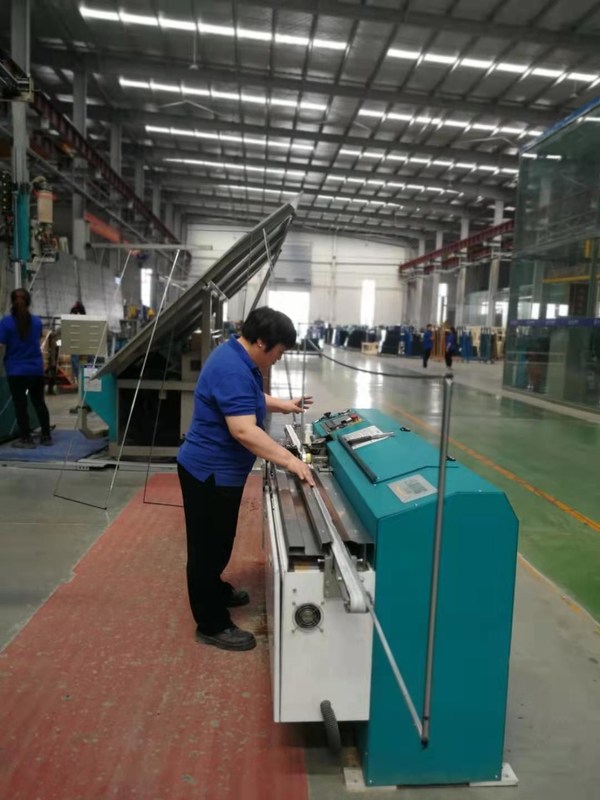

تفاصيل الصورة
وظائف اختيارية لآلة طلاء البوتيل:
اسطوانة الغراء 200 لتر اختيارية
المنتجات ذات الصلة
جدول التحميل العمودي
أنا.المعلمة التقنية بشكل أساسي:
1. الحد الأقصى لحجم زجاج التحميل: LXW = 3500 × 2600 مم.
قدرة التحميل الدنيا لحجم الزجاج: LXW = 800 × 600 مم.
سمك الزجاج: (3-10 مم)
2. الحجم التقريبي لجدول التحميل:
الطول × العرض × الارتفاع = 3700 مم × 2800 مم × 2500 مم + الدعم السفلي 530 مم (± 30 مم).
3. تتبنى طاولة التحميل العمودية محرك سيرفو كنظام قيادة ، وجميع المحركات ذات السرعة المتغيرة بلا حدود ، وسرعة النقل لهذه الطاولة هي 2-35m / min ، ووقت تحميل الدورة: 35S.
4- استخدم نظام التحكم الكامل الحلقة المغلقة لتحديد المواقع بدقة للآلة ونظام التشغيل المستقر.وصف التكوين
5 يتم التحكم بالحركة الأفقية للذراع المائل بواسطة محرك سيرفو دقيق وصندوق تروس ، محرك رف التروس.
6. هيكل الرفع: محرك سيرفو والتحكم الدقيق في صندوق التروس ومحرك الحزام المتزامن.
7 هيكل إمالة كوب الشفط: محرك سيرفو والتحكم الدقيق في صندوق التروس ومحرك قضيب توصيل الكرنك.
8. هيكل النقل السفلي ، محرك سيرفو والتحكم الدقيق في صندوق التروس ومحرك السلسلة.
9.4 محور تحكم رقمي بالكامل مع تحديد المواقع بدقة ومرونة سريعة.يمكن أن تكون كل السرعات
قابل للتعديل حسب سرعة خط الإنتاج
10.Super HMI ، تحقق من حالة تشغيل الجهاز ومعلمات النظام.يمكن تعيين البيانات وفقًا لارتفاعات وزوايا الأرضيات الزجاجية المختلفة ، وأيضًا الإعدادات المسبقة أو تسجيل التغييرات الحالية للإنتاج.
11.نظام المضخة الفراغية: مضخة تفريغ أحادية الكتلة ذات شفرة دوارة عالية الكفاءة
كوب الشفط: استخدم كوب الشفط المستورد من نوع PF 120 مم
12.5-7 بار ، 30 لتر / دقيقة ؛إمداد الهواء المضغوط: 5-7 بار ، 30 لتر / دقيقة ؛
13.Power Supply: 380V ، 50HZ ، 3 مراحل ، قدرة التثبيت: 10KW.
