تفاصيل المنتج:
|
| اسم الإنتاج: | آلة بثق بوتيل التلقائي | نموذج: | LJTB01 |
|---|---|---|---|
| عرض الفاصل: | 6 أ - 27 أ | سرعة الطلاء: | 47 م / دقيقة |
| وزن الغراء: | 7 كجم | لون الآلة: | أزرق / الخيار |
| ضمان: | سنة واحدة | ||
| تسليط الضوء: | آلة الزجاج العازل 47 م / دقيقة,آلة الزجاج العازل المزدوج |
||

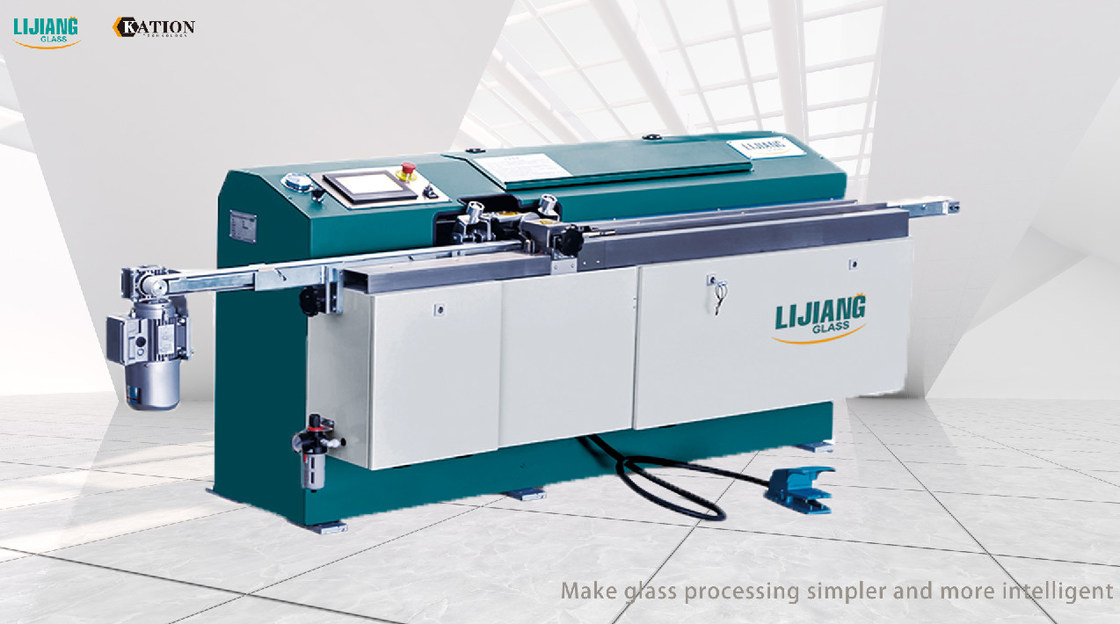

آلة بثق البوتيل الأوتوماتيكية لصنع الزجاج العازل
بوتيل هـXtruder مأخين LJTB 01
الميزة الأساسية
• نظام التحكم PLC ، واجهة شاشة تعمل باللمس KINCO
• نظام هيدروليكي يستخدم الماركات الألمانية
• نظام إنذار ، مذكرا بإضافة الغراء البوتيل
• يمكن للمستشعر قياس عرض الإطار تلقائيًا ، ويمكن تعديل مسافة الفوهة
• وظيفة العادم
• وقت تسخين قصير ، وتحسين كفاءة العمل
• طلاء إطارات الشكل ، يمكن اختيار جهاز الأسطوانة حسب الرغبة
• سرعة طلاء عالية تصل إلى 47 م / دقيقة
• ضغط مستقر وحتى طلاء
• توفير الغراء.يمكن أن تصل كمية الغراء على كلا الجانبين إلى 4 جم / م
• برميل غراء كبير ، 200 لتر. (اختياري)
معلومات تقنية
| ضغط الضغط | 10-18MPa |
| درجة الحرارة | 110 ~ 140 ℃ |
| سمك الغراء | 0.3-0.5 مم |
| عرض الغراء | 3.5 ملم |
| عرض فاصل الألومنيوم | 6 أ - 27 أ |
| سرعة | 5-47 م / دقيقة |
| قطر اسطوانة البوتيل | 200 ملم |
| مزود الهواء | 0.4 م 3 / دقيقة |
| ضغط جوي | ≥0.6MPa |
| إجمالي الطاقة | 380 فولت ، 5.7 كيلو واط ، 50 هرتز |
| البعد | 2800 × 700 × 900 مم (الطول × العرض × الارتفاع) |
| وزن | 650 كجم |
المعلمات الكهربائية
| اسم | أصلي | العلامة التجارية |
| PLC | الصين | KINCO |
| صمام | ألمانية | هاو |
| جهاز كهربائي منخفض الجهد | ألمانية | سيمنس |
| نظام الشحن الهيدروليكي والهوائي | ألمانية | أقصى |
| تحويل التردد | الصين | KINCO |
| مكونات تعمل بالهواء المضغوط | تايوان | أرتاك |
| صمام العادم السريع / مولد الفراغ | SMC اليابان | SMC |
| ضوء السفر | اليابان | اومرون |
| الألياف البصرية | اليابان | اومرون |
آلة بثق بوتيل أوتوماتيكية جديدة
المقدمة :
يمكن لآلة بثق البوتيل الأوتوماتيكية بالكامل أن تتماشى مع خط تجميع الزجاج العازل لتحقيق إنتاج أوتوماتيكي بالكامل ، ولا تحتاج عملية الطلاء بأكملها إلى عمل يدوي.تتكون آلة بثق البوتيل الأوتوماتيكية من نظام عجلة الضغط (عجلة الضغط الخطية ، عجلة الضغط القوسي) ، عجلة التمركز ، وحدة فوهة الغراء ، وحدة البثق ، وحدة النقل ، آلية الدوران ، آلية الدعم ، وحدة الإطار ، النظام الهوائي ، النظام الهيدروليكي ونظام التحكم .
(1) يوجد جهاز الإنذار ، سيتم التنبيه تلقائيًا عندما لا يكون هناك غراء (سيكون هناك مطالبة على شاشة اللمس) ؛
(2) وظيفة توقيت التدفئة ، يمكن للعمال ضبط وقت بدء تشغيل المعدات مسبقًا ، وستبدأ المعدات تلقائيًا في تسخين النظام قبل العمل الرسمي بسرعة.
(3) ضبط المسافة تلقائيًا بين فوهات الغراء الأمامية والخلفية وفقًا لعرض فاصل الألمنيوم.
(4) يتم التحكم في محرك ناقل الحركة بمحرك مؤازر ، ويمكن أن تصل سرعة الإرسال إلى 50m / min.
(5) آلية دعم إطار كبير ، لمنع إطار الألمنيوم واسع النطاق من الاهتزاز بهامش عريض في الزاوية ، مما يؤدي إلى تشوه الإطار.
(6) عملية بسيطة ومستقرة وموثوقة ، وتأثير طلاء دقيق ، وسرعة طلاء سريعة وكفاءة إنتاج عالية.
المعلمات:
| الجهد االكهربى | 3 ف 380 + ن + بي |
| قوة | 8.5 كيلو واط |
| سرعة الطلاء | 0 ~ 50 م / دقيقة |
| الحد الأدنى لحجم الفاصل | 400 * 400 مم |
| أقصى حجم للمباعدة | 2400 * 2200 مم |
| عرض الفاصل | 6 ~ 24 ملم |
| درجة حرارة التدفئة | 100 ~ 140 درجة مئوية |
| ضغط الغاز | 0.6 ميجا باسكال |
| ضغط البثق | 17MPa |
| ضغط النظام | 30MPa |
| البعد (L * W * H) | 8550 × 1500 × 3500 مم |
| وزن | 3000 كجم |
بوتيل هـXtruder مachine LJTB 03
الميزة الأساسية
• نظام التحكم PLC ، واجهة شاشة تعمل باللمس
• نظام التحكم في التردد
• هيكل طلاء إطار القوس
• نظام شحن هوائي وهيدروليكي مستورد
• هيكل توسيط وتثبيت آلي
• قدرة تحميل تصل إلى 14 كجم ، مما يوفر الوقت لتغذية الغراء
• اعتماد خمس خطوات للسيطرة على النقل
• وظيفة التسخين المسبق ، وظيفة حد أسطوانة الغراء ، نظام الإنذار
• تتبنى آلية اللصق واللصق أحدث تصميم
معلومات تقنية
| ضغط الضغط | 10-18MPa |
| درجة الحرارة | 110 ~ 140 ℃ |
| عرض فاصل الألومنيوم | 6 أ -27 أ |
| سرعة | 0-40 م / دقيقة |
| قطر اسطوانة البوتيل | 200 ملم |
| مزود الهواء | 0.4 م 3 / دقيقة |
| ضغط جوي | ≥0.6MPa |
| إجمالي الطاقة | 380 فولت ، 5 كيلو واط ، 50 هرتز |
| البعد | 2600 × 680 × 1100 مم (الطول × العرض × الارتفاع) |
| وزن | 650 كجم |
