تفاصيل المنتج:
|
اسم المنتج: | آلة ثني الفاصل الأوتوماتيكية | نوع: | LJZW2020 |
---|---|---|---|
Max. ماكس. bending size حجم الانحناء: | 2000 مم * 2000 مم | Min. الحد الأدنى. bending size حجم الانحناء: | 250 مم * 200 مم |
عرض فاصل الألومنيوم: | 5.5-27 ملم | خطأ الأبعاد: | ± 0.5 مم |
خطأ الزاوية: | ± 1º | ||
تسليط الضوء: | 27 مم فاصل زجاجي من الفولاذ المقاوم للصدأ,آلة طحن حافة الزجاج PLC |

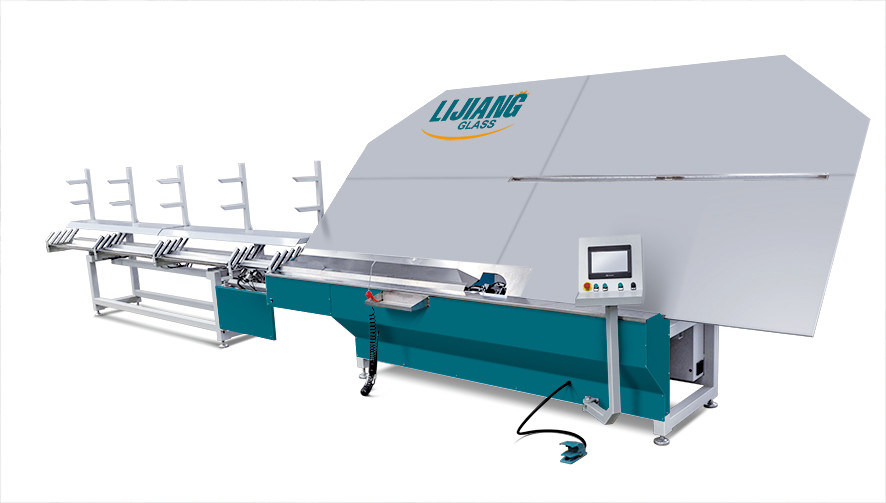

اعتماد نظام التحكم سيمنز PLC آلة التلقائي الانحناء فاصل LJZW2020
يتم التحكم في آلة ثني الألمنيوم الأوتوماتيكية عن طريق PLC.بحكم طريقة
إدخال البيانات التفاعلية بين الإنسان والآلة على شاشة اللمس ، يمكن للمنشأة الحصول على المتوقع
بيانات المعلمات في مواصفات مختلفة لإطارات الألومنيوم المستطيلة ، أو محدبة
بيانات الحواف والزاوية المضلعة تتكون من مقطع على شكل قوس أو شفة مستقيمة ليس أكثر
من 8 حواف.في نفس الوقت ، احصل على كمية إطارات الألمنيوم المطلوبة
المراد معالجتها ، وكذلك معلمة معدات التحكم الأخرى في التشغيل الدقيق ،
والتي تلبي بشكل أساسي الأشكال المطلوبة من الزجاج العازل الحالي.

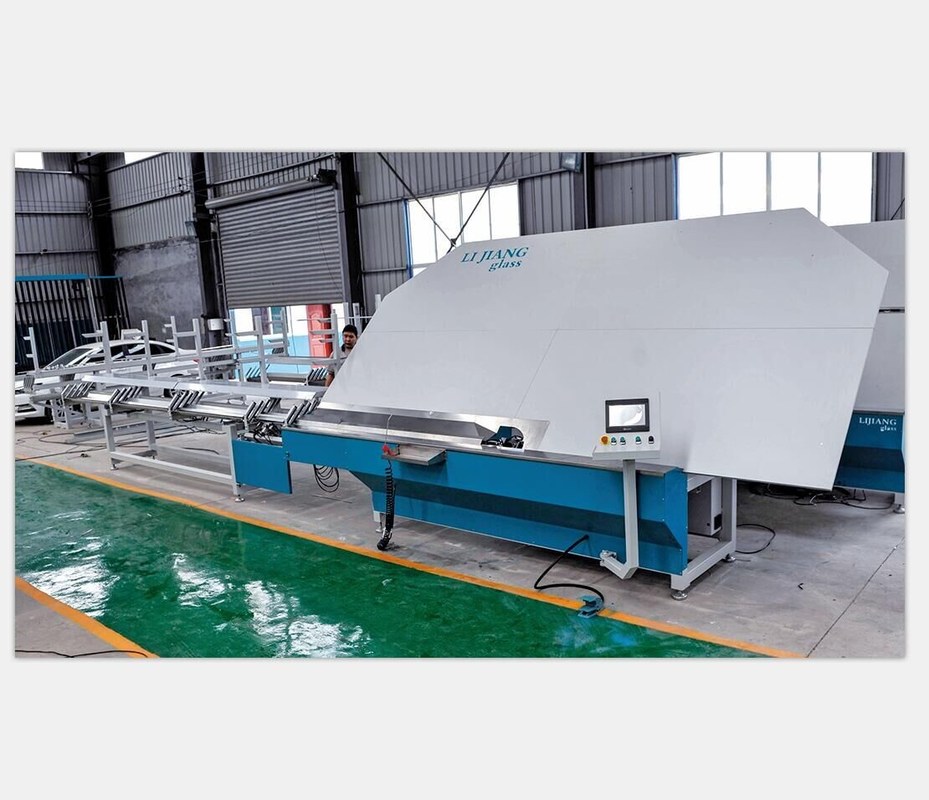

جسم المعدات من آلة الانحناء
يتكون جسم معدات آلة الانحناء من الجسم والإطار ، backp frame aluminium
ممر ، نظام تغذية أوتوماتيكي ، نظام تغذية بواسطة الماكينة ، آلية كسر أوتوماتيكية ،
نظام الانحناء التلقائي ، نظام التحكم الكهربائي ، نظام التحكم في الطاقة ، خزانة التحكم
ولمس واجهة الإنسان والآلة.
هيكل وإطار الماكينة 2. لوحة خلفية من الألومنيوم 3. نظام تغذية أوتوماتيكي 4.
نظام التغذية بواسطة الماكينة 5. آلية الكسر الأوتوماتيكي 6. نظام الانحناء التلقائي 7.
نظام التحكم الكهربائي 8. نظام واجهة بين الإنسان والآلة
(1) هيكل الجهاز وإطاره: كحامل للدعم والمكون بالكامل
تركيب آلة الانحناء ؛اعتماد طريقة اللحام.
(2) اللوحة الخلفية المصنوعة من الألومنيوم: تبنى لوحة صناعية متعددة الطبقات تستخدم في العملية
لتشكيل إطار من الألومنيوم لتفجير مستوى شرائح الألومنيوم.الشامل
يمكن أن يدور الهيكل ويسقط على القاعدة ، وذلك لجعله مناسبًا لتثبيت
المرافق في النقل لمسافات طويلة ؛
(3) نظام ربط الأنابيب التلقائي: يتكون النظام من مكونات تحديد المواقع المشتركة
ومكونات تحديد مواقع شرائط الألومنيوم.عندما يصل نهاية الألومنيوم فاصل
إشارة ، سيقوم نظام توصيل الأنابيب بتحديد موقع نهاية فاصل الألومنيوم تلقائيًا
وانتظر حتى يتم توصيل فاصل الألمنيوم التالي ؛
ثني الفولاذ المقاوم للصدأ ( اختياري)
الانحناء فاصل دافئ (اختياري)
المعدات في ألمانيا
ماكس.حجم الانحناء | 2000 مم * 2000 مم |
الحد الأدنى.حجم الانحناء | 250 مم * 200 مم |
عرض فاصل الألومنيوم | 5.5-27 ملم |
خطأ الأبعاد | ± 0.5 مم |
خطأ الزاوية | ± 1º |
سرعة المعالجة | 17 ثانية |
مزود الهواء | ≥0.65 ميجا باسكال |
إجمالي الطاقة | AC220 / 380V 50Hz 2.5KW |
البعد | 10500 مم * 2200 مم * 2600 مم |
اسم | الأصل | العلامة التجارية |
PLC | ألمانيا | سيمنس |
سائق مؤازر | ألمانيا | سيمنس |
أجهزة السيارات | ألمانيا | سيمنس |
مكون الجهد المنخفض | ألمانيا | سيمنس |
ثلاثي | تايوان | AIRTAC |
اسطوانة | تايوان | AIRTAC |
تناوب | اليابان | اومرون |
المستشعر | كوريا | الأوتوماتيكية |
شاشة لمس | تايوان | وينفيو |
يرشد | تايوان | TBI |
صمام الملف اللولبي | تايوان | AIRTAC |
تبديل السلطة | تايوان | تميل |
