تفاصيل المنتج:
|
اسم الإنتاج: | خط إنتاج الزجاج العازل الأوتوماتيكي | مادة الغسالة: | الفولاذ المقاوم للصدأ |
---|---|---|---|
الفرش: | فرش ناعمة للـ low-e | أجهزة السيارات: | ألمانيا سيمنز |
سرعة الغسيل: | 8-10 م / دقيقة | آلة الضغط: | لوحة قابلة للتعديل |
ماكس حجم الزجاج: | 3300 * 7000 مم | حجم الزجاج الأدنى: | 280 * 450 ملم |
سماكة الزجاج: | 3-30 ملم | ||
تسليط الضوء: | الخط الآلي لـ (جامبو آي جي),حجم خط إنتاج الزجاج العازل التلقائي,خط إنتاج الزجاج العازل 8m/Min,Size Automatic Insulating Glass Production Line,8m/Min Insulating Glass Production Line |

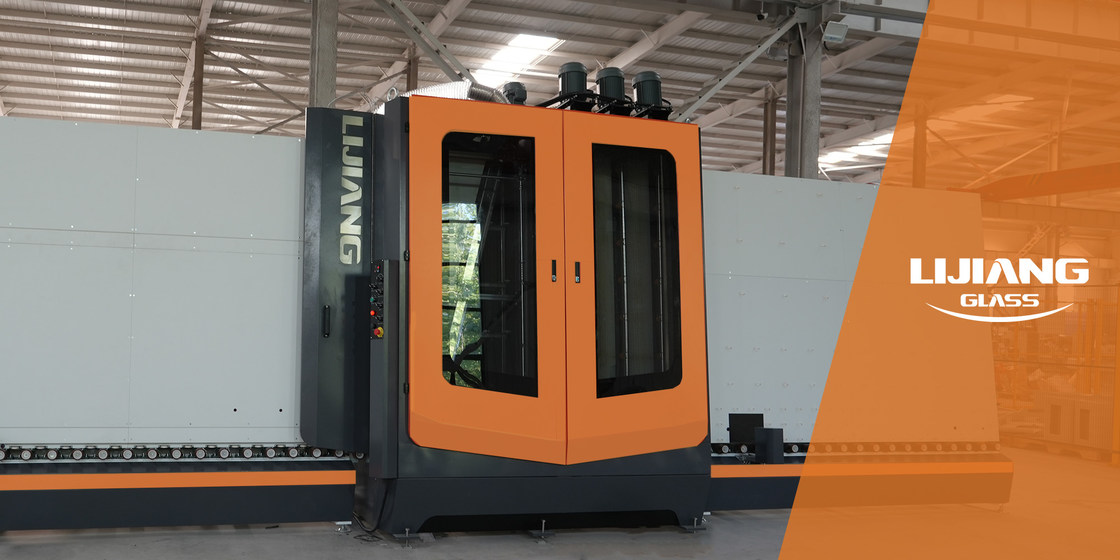

خط معالجة الزجاج العازل التلقائي الحجم الكبير 3300mm * 7000mm
يمكن لخط IG الحجم التلقائي أن يدرك غسل الزجاج دون ترك علامات عجلة النقل ؛ قياس ارتفاع الزجاج تلقائيًا بواسطة شعاع ؛ وضع وتجميع إطارات الألومنيوم ،ملء الغاز والضغط، ضبط تلقائي لفترة ملء الغاز، الكشف التلقائي لتركيز غاز الأرجون، الختم التلقائي ووظائف أخرى.زجاج ذو شكل خاصسرعة عالية وكفاءة عالية، والتي تحل مشكلة الحجم الكبير العازلو أدرك حجم العازل الزجاجي الكبير نظيف حقا بدون بقع، لتحسين كفاءة الإنتاج وتعزيز أرباح الشركة للعملاء.
•خط إنتاج الزجاج العازليحتوي على 7 أقسام
01 قسم النقل
02 قسم الغسيل والتجفيف
آلة غسل الزجاج مصنوعة من مادة فولاذية عالية الجودة المقاومة للصدأ، قوية ودائمة.
مع جهاز قياس سمك الزجاج التلقائي ، لا توجد حاجة إلى ضبط سمك الزجاج بشكل منفصل والتنظيف التلقائي ،وبالتالي تجنب علميا ضبط اليدوي صعبة عندما أكثر من 8 ملم، يمكن تنظيف الأكثر سماكة إلى 30 مليمتر.
حمالة الفرشاة ومقعد حمالة هو جزء مهم من آلة التنظيف، سرعة عالية، سهلة للتلف.والتي هي أكثر صلابة واستقرارًا من مواد المطاط والبلاستيك الأخرى.
آلة تجفيف الزجاج
• يمكن ضبط مسافة فتح وإغلاق سكين الهواء تلقائيًا وفقًا لسمك الزجاج المختلف.
•تعتمد الهيكل المعدل على الهيكل الميكانيكي، والثبات العالي.
•يمكن أن تنظف الزجاج من مختلف السماكة بشكل مستمر دون ضبط يدوي للسكين الهوائي.
يمكن للشفرة ضبط الفتح والمسافة تلقائيًا وفقًا لسمك الزجاج المختلف.
الهيكل المعدل يتبنى الهيكل الميكانيكي ، الاستقرار العالي.
يمكن أن يكون مختلف سمك الزجاج التنظيف المستمر، لا حاجة إلى ضبط يدويا سكين الهواء.
قسم التفريغ 03
قسم فحص الزجاج يتبنى تصميم هيكل تعديل المسمار المتقدم ، دقة وضع الإطار الألومنيوم مرتفعة.
السكك الحديدية الموجهة من سبيكة الألومنيوم خفيفة ومسطحة ، ويمكن ضبطها تلقائيًا صعوداً وهبوطاً وفقًا لارتفاع الزجاج.
يعتمد الكل على تصميم مجوف ، ويتم إضافة الباب الخلفي الصيانة لتسهيل تنظيف البقع على الجزء الخلفي من الزجاج.
04 قسم التفتيش والتركيب
• تصميم هيكل إعداد المسامير المتقدم،دقة تحديد المواقع عالية من الألومنيوم.
•السكك الحديدية من سبيكة الألومنيوم خفيفة ومسطحة،تضبط تلقائيًا صعوداً وهبوطاً حسب ارتفاع الزجاج.
• يعتمد على تصميم مجوف ، وتم تصميم باب الصيانة لتنظيف البقع العنيدة على الجزء الخلفي من الزجاج.
05 قسم النقل
06 قسم الضغط والملء
• وضع الضغط: يتم استخدام وضع الحزام المتزامن بمحرك الخدمة لضمان دقة الضغط عالية للغاية، سرعة الضغط العالية، يمكن أن تصنع زجاجًا ضخمًا للغاية.
•ضغطة الصفائح المزدوجة: قسمان للضغطة متوازيان ويمكن استخدامهما بشكل منفصل أو في وقت واحد.يمكن معالجة الزجاج الصغير في قطعتين في نفس الوقت لتحسين كفاءة الخط بأكمله.
•الهيكل القابل للتعديل للضغط: يتم تجهيز اللوحة والإطار الصلب بأكثر من 150 نقطة تعديل، والتي يمكن تعديلها من نقطة إلى نقطة،ويمكن أن توفر حماية أفضل للختم للزجاج العازل المضغوط (التكنولوجيا Bystronic).
قسم التفريغ 07
• زجاج التخزين
• يمكن توصيلها بجهاز الختم
الميزات الرئيسية لخط إنتاج الزجاج العازل الرأسي
• نظام التحكم بـ PLC، واجهة الشاشة اللمسية
• استخدام محركات سيمانس
• قابلة للتطبيق في إنتاج الزجاج المزدوج والزجاج الثلاثي
• يمكن الضغط على قطعتين من IGU وملء الغاز في وقت واحد ، يمكن لكل IGU ملء غاز الأرجون أكثر من 90٪
• خط معالجة IG عالي السرعة ، حصلنا على حقوق براءة اختراع في الصين في عام 2019
• حل مشكلة الانتظار للعمل على روبوت الختم.
وظائف اختيارية لخط معالجة الزجاج العازل
• الزجاج الشكل
• زجاج خطوة مع حواف اختيارية
• ملء غاز الأرجون تلقائيًا
• تكنولوجيا الطيران في الهواء لنقل الزجاج
• لمنع تلوث الزجاج بالعجلات وترك آثار لتحسينجودةإنتاج IG
• ضغط وملء قطعتين من وحدات IG ، مجموع 8 أقسام
• قياس حجم الزجاج وتسميته تلقائيًا (يمكن السماح بالتسمية قبل الضغط وبعد الضغط) مع نظام ERP(اختياري)
• من جزء نقل إلى جزء الضغط ، يتم تقسيم كل جزء
• مناسبة للإنتاج الجماعي في مصنع. سرعة فائقة السرعة
البيانات التقنية لجهاز إنتاج الزجاج العازل
الحجم الأقصى للزجاج | 3300mm*7000mm |
الحجم الدقيق للزجاج | 280mm*450mm |
سمك الزجاج | 3-30ملم |
سمك الزجاج العازل | 80ملم |
سرعة غسل الزجاج | 2-10m/min |
سرعة ناقل الزجاج | 45m/min |
فرشاة الغسيل | 3 أزواج من الفرشاة الناعمة مع شعر 0.1mm |
إمدادات الماء | استهلاك الماء:0.5t/h: 40μs/cm |
إمدادات الهواء | التدفق: 0.8m/min |
ضغط الهواء | ≥0.8MPa |
الطاقة الكلية | 3P 380V 50HZ 40KW |
البعد | 47200*3500*4500 مم |
