حجم جامبو مزدوج لوحة الضغط على الزجاج العازل لتوفير الطاقة نفخ الختم

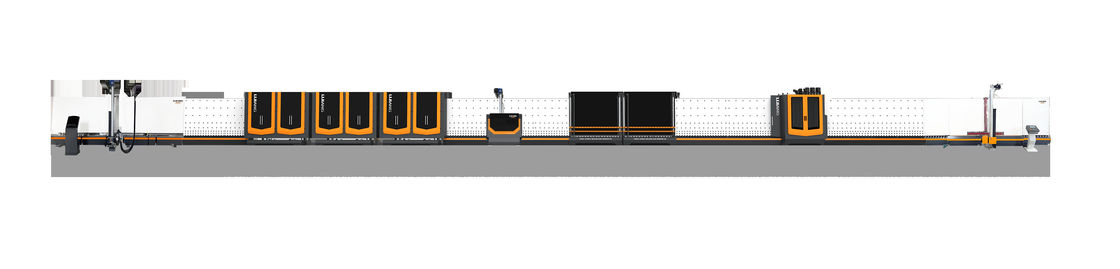

خط إنتاج نفخ وختم الزجاج العازل الموفر للطاقة بحجم كبير جامبو



يمكن لخط إنتاج الزجاج العازل العمودي أن يكمل الوظائف التالية: تنظيف الزجاج ، وضع إطار الألمنيوم ووضعه ، الزجاج المزدوج المشترك ، الزجاج الثلاثي المشترك ، نفخ الزجاج المزدوج ، وظائف نفخ الزجاج الثلاثي.
خط إنتاج الزجاج العازل للنفخ والختم هو عبارة عن معدات خاصة لإنتاج الزجاج العازل من نوع الألمنيوم.يتميز خط إنتاج الزجاج العازل بمزايا البصمة الصغيرة والكفاءة العالية والأداء الموثوق به والصيانة المريحة.

















































أداء



• نظام التحكم في ألمانيا Siemens PLC ، واجهة شاشة تعمل باللمس



• التعرف التلقائي على الزجاج المطلي والمنخفض الانبعاث



• 3 أزواج من الفرشاة الناعمة يمكنها غسل زجاج Low-E عبر الإنترنت وغير متصل



• تتبنى الغسالة مادة SS وجهاز مقاوم للماء



• خزان مياه مع تحكم أوتوماتيكي في درجة الحرارة ونظام غسيل مائي



• نظام تدفئة الهواء



• إعداد بدء تشغيل وإيقاف مروحة الهواء تلقائيًا



• نظام تقليل الضوضاء



• عرض على الإنترنت لسرعة الغسيل



• العمل المتقطع الذكي ، توفير الطاقة



• لوح ضغط قابل للتعديل لإبقاء سطح الضغط مستقيماً



• نظام تحديد المواقع الدوار الخارجي التلقائي للزجاج



• وضع اتصال قابس الطيران



• قابلة للتطبيق لإنتاج IG ثلاثي وشكل IG



خيارات



• الغسيل المسبق



• تحديد المواقع بدقة تلقائيًا لثلاث أو أربع خطوات جانبية IG



• يمكن أن تحدد تعبئة الغاز الأوتوماتيكية قيمة الغاز وتعرض عملية الملء عبر الإنترنت بتركيز غاز عالٍ



معامل



صأوور	الجهد (V)	380
	التردد (هرتز)	50
مزود الطاقة	كيلوواط	≈60
إجمالي القوة	م / دقيقة	2 ~ 10
سرعة التنظيف	م / دقيقة	45
أسرع سرعة عمل	مم	450 × 280
الحد الأدنى لحجم الزجاج	مم	3300 × 7000 (مرة واحدة) 3000 × 3000 (مرتين)
حجم الزجاج	مم	3 ~ 30
تنظيف سمك الزجاج	مم	80
أقصى سمك للزجاج العازل	لتر / دقيقة	2000
إجمالي استهلاك الهواء	مم	520
ارتفاع أسطوانة الناقل	كلغ	≈8000
الوزن الإجمالي	الطول * العرض * الارتفاع (مم)	47500 × 3500 × 4650

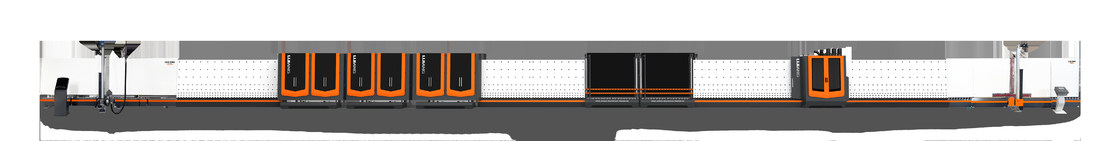

استخدام تقنية الهواء العائم لنقل الزجاج إلى منع تلوث الزجاج بالعجلات وترك آثار لتحسين الجودة العالية لإنتاج IG.يتكون الخط من سبعة أقسام:



01 قسم النقل ؛



02 غسالة



03 قسم التفريغ.



04 قسم الفحص والتركيب.



05 قسم النقل ؛



06 قسم الضغط والتعبئة.



07 قسم التفريغ.





تفاصيلخط إنتاج الزجاج العازل العمودي مع تعبئة الغاز:



01تحويلقسم



آلية الكشف عن الطلاء ، الكشف التلقائي عن فيلم Low-e غير المتصل

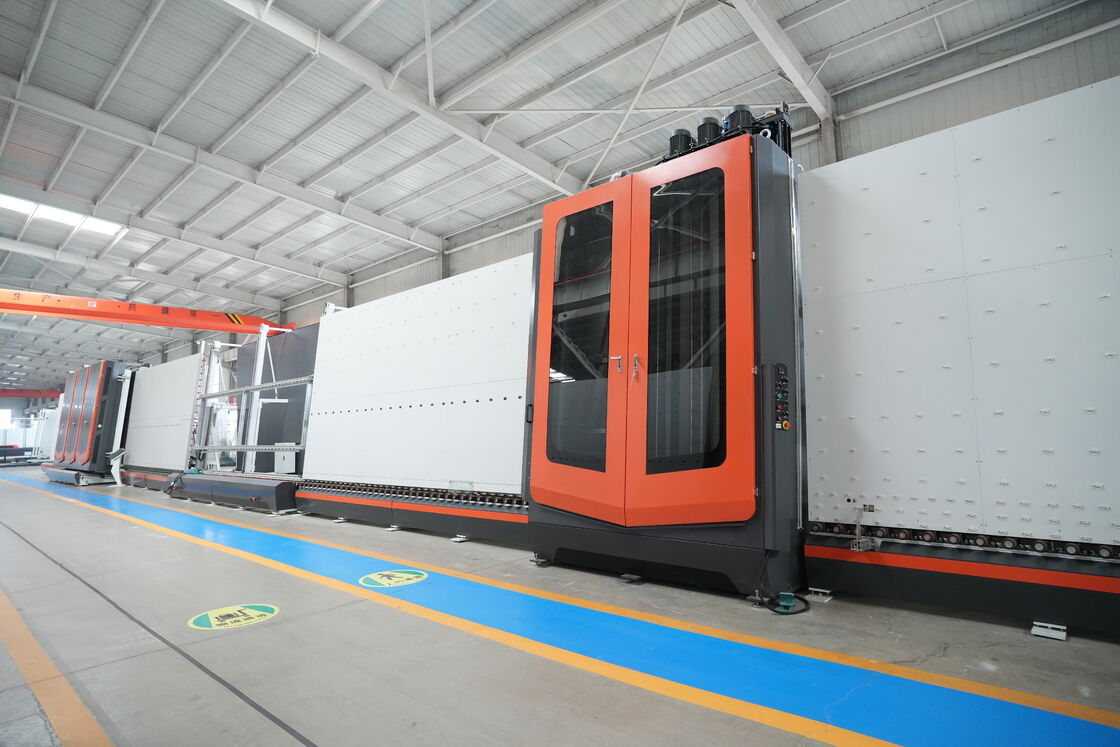

02غسلآلة



• باستخدام 6 قطع من الفرشاة الناعمة مع شعر ناعم 0.1 مم ، يمكن غسل الزجاج المنخفض



• سكين هوائي جديد يستخدم مقطعًا من الألومنيوم (سكين منقار البط الهوائي) ، ويتم تعديل حجم مخرج الهواء بواسطة منقار البط المصنوع من الألومنيوم.يمكن أن يقلل ذلك من عدد مسامير الضبط ، والتأكد من أن كل برغي ليس مفكوكًا ، وتجنب رنين سكين الهواء.



• يمكن لسكين الهواء ضبط عرض سكين الهواء تلقائيًا وفقًا للسمك



• صندوق التشغيل المزود بشاشة عرض سرعة الغسيل يمكنه عرض سرعة الغسيل بدقة (8-10 م)



• التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، نظام تجديد المياه



• نظام كاتم الصوت الأوروبي



• مادة الستانلس ستيل



03 قسم التفريغ



• زجاج التخزين



04 قسم الفحص والتركيب



تم تغيير الهيكل الجديد لهذا القسم إلى هيكل رفع شعاع مضمن (شعاع مزدوج).من السهل فحص ومسح الزجاج



05 قسم التحويل



• قياس آلي لسماكة الزجاج.يمكن استخدامه وفقًا للاحتياجات الفعلية عند العمل.

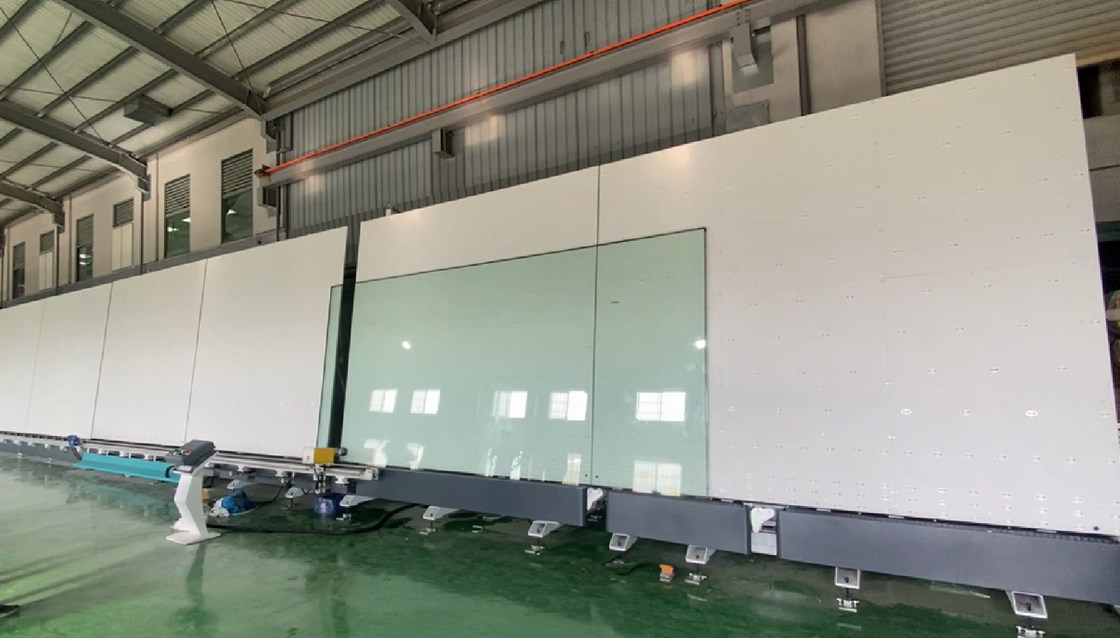

06 قسم الكي والتعبئة



الميزة الأساسية:



• يمكن ضغط الزجاج العازل الطويل للغاية (2500 مم * 3500 مم) مرتين



• يعتمد الحزام الناقل لنقل الزجاج ، ويستخدم محرك سيرفو لضغط الزجاج



• يمكن فتح لوحة الضغط لتسهيل الصيانة



• لوح ضغط بهيكل قابل للتعديل لضمان عمر خدمة طويل الأمد



• تعبئة غاز الأرجون تلقائيًا بتأثير منع تسرب كبير ، ومحتوى أعلى من الأرجون



• ضبط المناطق لملء أحجام مختلفة من الزجاج باستخدام طريقة منع التسرب اللاحقة لتقليل فقد الأرجون



• يمكن ضبط قيمة الغاز وإظهار عملية تعبئة الغاز على شاشة اللمس



• مستشعر سريع الاستجابة للتحكم الدائم في عملية تعبئة الغاز



• يمكن أن يصل تركيز الغاز إلى أكثر من 90٪



• لا حاجة لعمل ثقوب في إطار المباعد



• الغاز القياسي هو غاز الأرجون



07 قسم التفريغ



• زجاج التخزين



• يمكن توصيله بآلة الختم
