تفاصيل المنتج:
|
إصدار الشهادات: | CE | اسم المنتج: | آلة تصنيع الزجاج العازل |
---|---|---|---|
الجهد االكهربى: | 380V 50Hz 3P | Min. دقيقة. glass size حجم الزجاج: | 280 * 400 |
سمك IG: | 60 ملم | Max. الأعلى. glass size حجم الزجاج: | 2500 * 3500 |
فرش الغسيل: | 6 قطع | سماكة الزجاج المسطح: | 3-15 ملم |
تسليط الضوء: | خط إنتاج الزجاج بحجم جامبو,خط إنتاج الزجاج بتعبئة غاز الأرجون,خط إنتاج الزجاج المعزول بحجم جامبو |

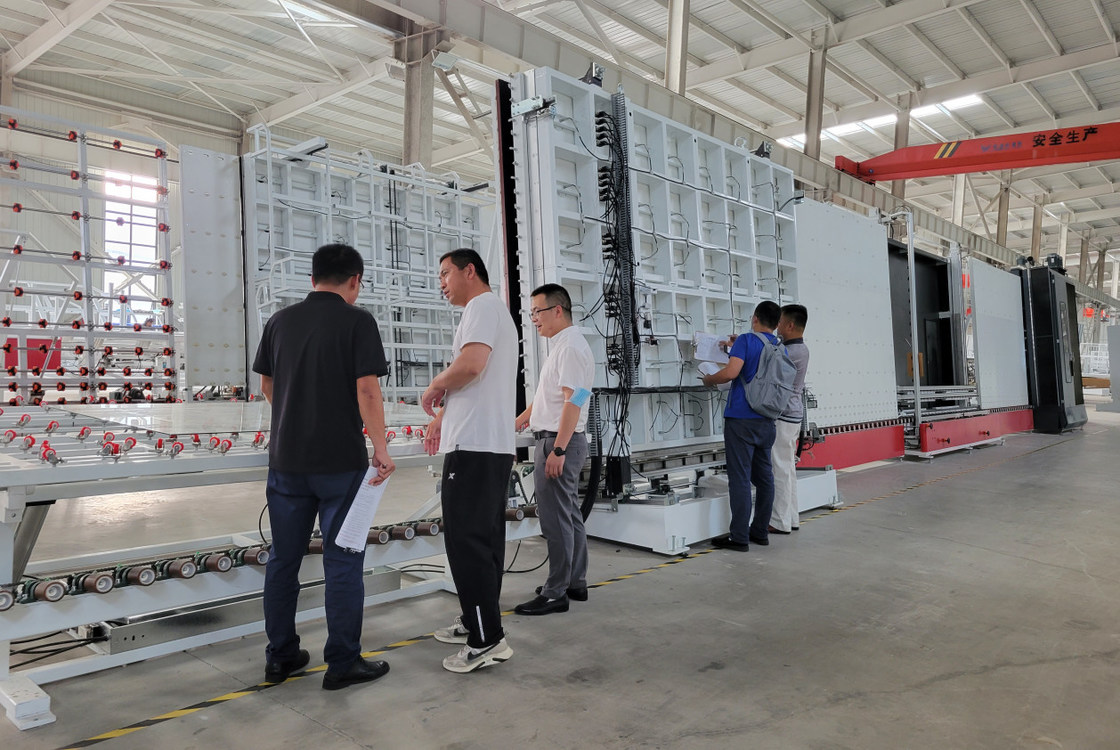

خط إنتاج الزجاج المعزول الأوتوماتيكي بحجم الجامبو مع تعبئة غاز الأرجون
خط إنتاج الزجاج المعزول الأوتوماتيكي بحجم الجامبو مع تعبئة الغاز
السمة الرئيسية لخط إنتاج الزجاج العازل بالحجم الكبير
● قابلة للتطبيق لإنتاج IG ثلاثي وشكل IG
● عرض على الإنترنت لسرعة الغسيل
● العمل المتقطع الذكي ، توفير الطاقة
● نظام التحكم في ألمانيا Siemens PLC ، واجهة شاشة تعمل باللمس
● يمكن لثلاثة أزواج من الفرشاة الناعمة غسل زجاج Low-E عبر الإنترنت وغير متصل
● تحديد تلقائي للزجاج المطلي والمنخفض الانبعاث
● خزان مياه مع تحكم أوتوماتيكي في درجة الحرارة ونظام غسيل مائي
● نظام تدفئة الهواء
● الإعداد التلقائي لبدء وإيقاف مروحة الهواء
● نظام تقليل الضوضاء
● الغسالة تستخدم مادة SS وجهاز مقاوم للماء
● لوحة ضغط قابلة للتعديل للحفاظ على سطح لوحة الضغط مستقيماً
● وضع توصيل قابس الطيران
تفاصيل خط إنتاج الزجاج العازل الأوتوماتيكي بحجم جامبو:
• يتكون خط إنتاج الزجاج العازل الأوتوماتيكي من 7 أقسام:
01 قسم النقل ؛
02 غسالة
03 قسم التفريغ.
04 قسم الفحص والتركيب.
05 قسم النقل ؛
06 قسم الضغط والتعبئة.
07 قسم التفريغ.
•01قسم النقل
آلية الكشف عن الطلاء ، الكشف التلقائي عن فيلم Low-e غير المتصل
•02غسالة
الميزة الأساسية:
• باستخدام 6 قطع من الفرشاة الناعمة مع شعر ناعم 0.1 مم ، يمكن غسل الزجاج المنخفض
• نظام كاتم الصوت الأوروبي
• مادة الستانلس ستيل
• سكين هوائي جديد يستخدم مقطعًا من الألومنيوم (سكين منقار البط الهوائي) ، ويتم تعديل حجم مخرج الهواء بواسطة منقار البط المصنوع من الألومنيوم.يمكن أن يقلل ذلك من عدد مسامير الضبط ، والتأكد من أن كل برغي ليس مفكوكًا ، وتجنب رنين سكين الهواء.
• يمكن لسكين الهواء ضبط عرض سكين الهواء تلقائيًا وفقًا للسمك
• صندوق التشغيل المزود بشاشة عرض سرعة الغسيل يمكنه عرض سرعة الغسيل بدقة (8-10 م)
• التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، نظام تجديد المياه
•03 قسم التفريغ
• زجاج التخزين
•04 قسم الفحص والتركيب
تم تغيير الهيكل الجديد لهذا القسم إلى هيكل رفع شعاع مضمن (شعاع مزدوج).من السهل فحص ومسح الزجاج.
•05 قسم التحويل
• قياس آلي لسماكة الزجاج.يمكن استخدامه وفقًا للاحتياجات الفعلية عند العمل.
•06 قسم الكي والتعبئة
الميزة الأساسية:
• زجاج فائق الطول يمكن ضغطه مرتين
• يعتمد الحزام الناقل لنقل الزجاج ، واستخدام محرك سيرفو للضغط على الزجاج
• يمكن فتح لوحة الضغط لتسهيل الصيانة
• لوح ضغط بهيكل قابل للتعديل لضمان عمر خدمة طويل الأمد
•07 قسم التفريغ
• زجاج التخزين
• يمكن توصيله بآلة الختم
خيارات بحجم الجامبوتلقائيخط زجاج مزدوج معتعبئة الغاز
1. ما قبل الغسيل
2. تحديد المواقع بدقة تلقائيًا لـ 3 أو 4 خطوات جانبية IG
3. يمكن لتعبئة الغاز الأوتوماتيكية أن تحدد قيمة الغاز وتعرض معالجة الملء عبر الإنترنت بتركيز غاز عالي
معلمة حجم الجامبوتلقائيخط إنتاج الزجاج المعزول
وحدة | LJBZ3370 | |
الجهد االكهربى | 380 فولت 50 هرتز | |
إجمالي الطاقة | كيلوواط | 54.5 |
سرعة الغسيل | م / دقيقة | 2-10 |
سرعة العمل القصوى | م / دقيقة | 45 |
الحد الأدنى لحجم الزجاج | مم | 450 * 280 |
حجم الزجاج الأقصى | مم | 3300 * 7000 3000 * 3000 (ضغط مزدوج) |
سماكة الزجاج المسطح | مم | 3-30 |
فرش الغسيل | قِطَع | 6 |
أقصى سمك للزجاج العازل | مم | 80 |
إجمالي استهلاك الغاز | لتر / دقيقة | 1500 |
ارتفاع لفة الناقل | مم | 520 |
البعد (L * W * H) | مم | 47200 * 3500 * 4500 |
1.ماذا تفعل شركتنا؟
LIJIANG GLASS هي الشركة المصنعة في مدينة جينان ، الصين منذ عام 2012.نصنع خط IG ، وروبوت ختم الزجاج العازل ، وآلة ثني المباعد ، وآلة بثق البوتيل وآلة تعبئة المجفف وما إلى ذلك ، وآلات بورفيد لجميع أنحاء العالم مع خدمة ما بعد البيع.
2.كيف تقدم خدمة ما بعد البيع؟
بالنسبة للهند والسوق في الهند ، لدينا مهندسان هنديان ، يمكنهما تقديم الخدمة في الوقت المناسب.
بالنسبة لسوق أمريكا الجنوبية ، لدينا مهندس واحد لتقديم الخدمة.
بالنسبة للسوق الأخرى ، لدينا فريق مهندس يتمتع بخبرة تتراوح من 10 إلى 20 عامًا ، وسوف يذهبون إلى مصنع العملاء الأجانب لتثبيت الماكينة وتدريب العمال وتقديم خدمة ما بعد البيع في الوقت المناسب.
منذ فيروس العالم كله ، يقتصر مهندسينا على العديد من البلدان في العالم.لذلك نحن نقدم خدمة التثبيت والتدريب على العمل عبر الإنترنت بواسطة Wechat و Whatsapp وما إلى ذلك.بمجرد أن يصبح العالم مناسبًا بشكل أفضل ، سيذهب مهندسنا لفحص أجهزتنا مرة أخرى.
3. ما هو خط IG؟
أنواع خط IG بدون ملء الأرجون مع تعبئة غاز الأرجون.هناك أيضًا خطان خاصان IG ، خط IG عائم بالهواء وخط IG فائق السرعة (غسيل وضغط وحدتي IG معًا).
خط IG يسمى خط معالجة الزجاج العازل ، ويشمل غسالة الزجاج وتركيب إطار المباعد وآلة ضغط الزجاج.لدينا عادة 2000 * 2500 ، 2500 * 3500 ، 2500 * 4000 ، 2500 * 4500 و 3300 * 7000 خط IG.
4.كيفية تعبئة خط الإنتاج؟
تحتاج مجموعة واحدة من خط IG عادةً إلى حاويتين عند الشحن إلى بلد أجنبي ، قطعتان من حاويات 40HQ.
المعلمات الكهربائية
اسم | الأصل | ماركة |
PLC | ألمانيا | سيمنز |
الأجهزة الكهربائية ذات الجهد المنخفض | ألمانيا | سيمنز |
تحويل التردد | ألمانيا | سيمنز |
محرك سيرفو للزجاج المتدرج | اليابان | فوجي |
مفتاح كهروضوئي | ألمانيا | مرض |
التبديل الجزئي | تايوان | ينزع |
زر ومؤشر ضوئي | فرنسا | شنايدر |
شاشة لمس | تايوان | وينفيو |
تتابع متوسط | اليابان | أومرون |
فرشاة المحرك | الصين | تشينغهوا |
مضخة مياه | الصين | LINGXIAO |
مرشد | تايوان | هيوين |
مكونات تعمل بالهواء المضغوط | تايوان | ايرتك |
صور خط إنتاج الزجاج العازل الأوتوماتيكي بحجم جامبو
المنتجات ذات الصلة من LIJIANG GLASS
آلة غسيل وتجفيف الزجاج العمودية الأوتوماتيكية
ميزة خط إنتاج الزجاج العازل العمودي
1. اعتماد هيكل قابل للنفخ فريد من نوعه لضمان سرعة التضخم السريع ، ومحتوى التضخم العالي وتوفير مصدر الهواء
2. يمكن توصيله بمصنع ERP و MES ، من المعدات ذات الوظائف المنفصلة إلى الأتمتة ، ثم إلى الذكاء.
3. يوجد نوعان من مكابس الألواح ، والتي يمكن استخدامها بشكل فردي أو في نفس الوقت.صنع الزجاج الصغير هو معالجة قطعتين من الزجاج في نفس الوقت لتحسين كفاءة الخط بأكمله.
تفاصيل المنتج من خط IGU
قسم التنظيف
جسم الغسالة مصنوع من صفيحة فولاذية مقاومة للصدأ 304 عالية السماكة ، قوية ومتينة.
مع جهاز قياس سماكة الزجاج الأوتوماتيكي ، لا حاجة لضبط سماكة الزجاج بشكل منفصل ، والتنظيف التلقائي ، وتجنب علميًا الضبط اليدوي الممل لأكثر من 8 مم ، ويمكن تنظيف السماكة القصوى إلى 30 مم.
يعتبر محمل الفرشاة ومقعد التحميل من الأجزاء المهمة في الكناس ، والتي من السهل أن تتلف بسبب سرعة الدوران العالية.تتبنى شركتنا محامل كروية ذاتية المحاذاة ، والتي تكون أكثر متانة وثباتًا من المواد المطاطية والبلاستيكية الأخرى.
غرفة تجفيف الهواء
يمكن لسكين الهواء ضبط الفتحة والمسافة تلقائيًا وفقًا لسماكات الزجاج المختلفة.
هيكل الضبط يعتمد الهيكل الميكانيكي مع ثبات عالي.
يمكن تنظيف الزجاج بسماكات مختلفة بشكل مستمر بدون تعديل يدوي لسكين الهواء.تأثير صنع الزجاج العازل الرقائقي أفضل
قسم الإطار
تم اعتماد تصميم هيكل الضبط اللولبي المتقدم ، ودقة تحديد موضع إطار الألمنيوم عالية.
دليل سبائك الألومنيوم خفيف وسلس ، ويمكن تعديله تلقائيًا وفقًا لارتفاع الزجاج.
التصميم العام مجوف ، وتم تركيب باب خلفي للصيانة لتسهيل تنظيف البقع على ظهر الزجاج.
طريقة الضغط: حزام توقيت محرك سيرفو
تم اعتماد طريقة حزام توقيت المحرك المؤازر لضمان الضغط الفائق الدقة للزجاج وسرعة الضغط.يمكن أن يصنع زجاجًا كبيرًا جدًا وسميكًا جدًا.
المعلمات التقنية لآلة تنظيف وتجفيف الزجاج العمودية
مزود الطاقة | الجهد (V) | 380 |
التردد (هرتز) | 50 | |
القوة الرئيسية | كيلوواط | ≈35 |
سرعة الغسيل | م / دقيقة | 1 ~ 7 |
السرعة القصوى القصوى | م / دقيقة | 10 |
حجم الزجاج الأدنى | مم | 450 × 280 |
ماكس حجم الزجاج | مم | 2500 × 4000 |
سماكة الزجاج | مم | 3 ~ 15 |
ارتفاع الأسطوانة | مم | 500 ± 20 |
الوزن الكلي | كلغ | ≈ 3500 |
ميزة آلة غسل الزجاج
• باستخدام 3 أزواج من الفرشاة الناعمة ذات الشعر الناعم 0.1 مم ، يمكن غسل الزجاج المنخفض
• الغسيل المسبق (اختياري)
• يمكن لسكين الهواء ضبط عرض سكين الهواء تلقائيًا وفقًا للسمك
• سكين هوائي جديد يستخدم مقطعًا من الألومنيوم (سكين منقار البط الهوائي) ، ويتم تعديل حجم مخرج الهواء بواسطة منقار البط المصنوع من الألومنيوم.يمكن أن يقلل ذلك من عدد مسامير الضبط ، والتأكد من أن كل برغي ليس مفكوكًا ، وتجنب رنين سكين الهواء.
• نظام كاتم الصوت الأوروبي
• صندوق التشغيل مع عرض سرعة الغسيل ، يمكنه عرض سرعة الغسيل بدقة (8-10 م) • التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، نظام تجديد المياه
• مادة الستانلس ستيل
تفاصيل آلة غسل الزجاج الأوتوماتيكية
