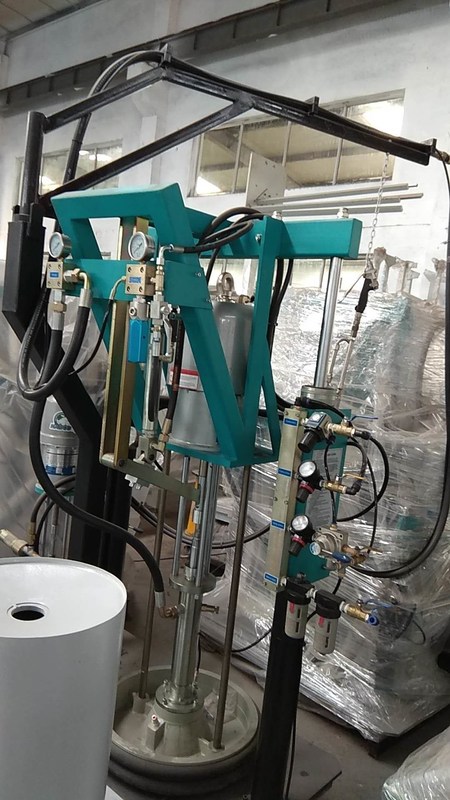

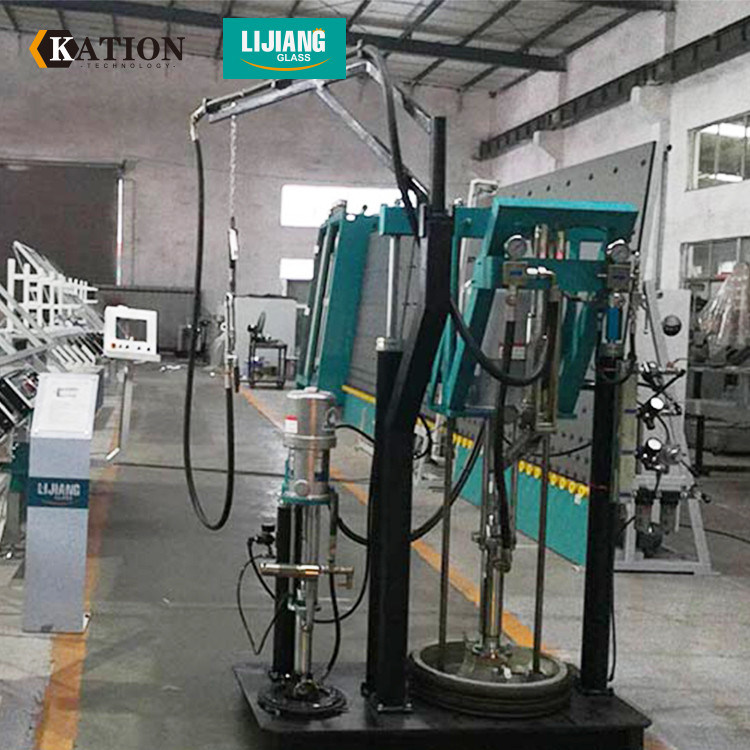

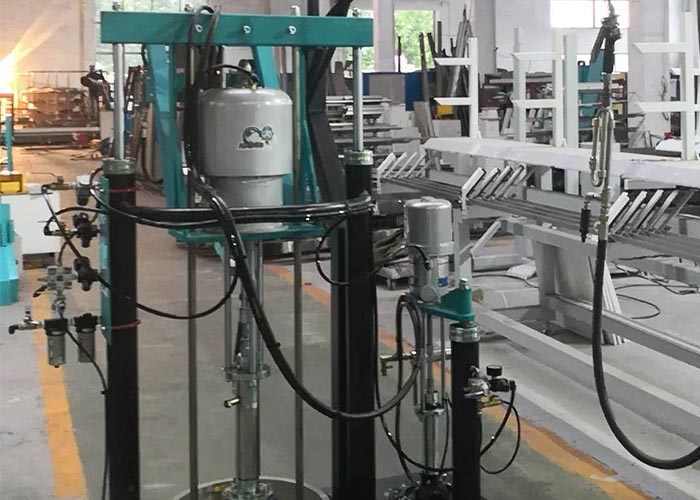

يتكون قضيب الغراء من مكونين من مضخات غراء A و B ، ونظام هوائي ، وآلية رفع ، وإطار ، وما إلى ذلك الآن يمكننا تقديم تلك الأجزاء منآلة الختمكالآتي:
1. مضخة الغراء:
(1) تم ضبط مضخة الغراء لكل مكون من المكونات A و B ، والتي يتم تشغيلها بواسطة محركات الهواء الخاصة بكل منها لعمل حركة ترددية لامتصاص ودفع الغراء.يتم تثبيت مضخات الغراء A و B مع لوحة الضغط اللاصقة ، ثم يتم توصيلها بالإطار لتشكيل أنظمتها.
(2) يتم ضبط نسبة المكونين A و B بواسطة رافعة تناسبية: التعديل الداخلي ، ينخفض ناتج الغراء B ، التعديل الخارجي ، يزيد ناتج الغراء B.عن طريق تعديل الرافعة التناسبية للتحكم في كمية الغراء B ، للتحكم في نسبة الغراء A و B.
(3) إخراج الغراء: يتم التحكم فيه بواسطة معالج مصدر الهواء ، وتعديل عكس اتجاه عقارب الساعة ، ويزيد إخراج الغراء ، ويضبط اتجاه عقارب الساعة إخراج الغراء لتقليل.(هنا يشير إلى الكمية الإجمالية للغراء) تضبط مضخة الغراء نسبة كمية الغراء A و B من خلال رافعة تناسبية ، والتي تتميز بخصائص التشغيل المرن والأداء المستقر ونطاق الضبط الكبير.
2. آلية الرفع:تم تجهيز المضخات المطاطية المكونة من A و B على التوالي بمجموعة من آلية الرفع الهوائية ، والتي تتكون من أسطوانتين متوازيتين ، ويتم توصيل أجسام المضخة المعنية بشكل ثابت بواسطة عارضة.يتمثل أحد الأغراض في تطبيق قوة الأسطوانتين على السطح المطاطي من خلال لوحة الضغط ، ويتم ضبط الضغط بواسطة مزود صمام تنظيم الضغط ، والذي يتم ضبطه عمومًا إلى حوالي 0.3 ميجا باسكال ؛ثانيًا ، عندما يحتاج البرميل المطاطي إلى الاستبدال ، يمكن للأسطوانة رفع لوحة الضغط.اترك الدلو البلاستيكي بحيث يمكن استبداله بآخر جديد.
