تفاصيل المنتج:
|
إصدار الشهادات: | CE | اسم: | آلة تصنيع الزجاج العازل الأوتوماتيكية بحجم جامبو |
---|---|---|---|
الجهد االكهربى: | 380 فولت 50 هرتز 3 ص | حالة: | آلة جديدة |
ضمان: | سنة واحدة | Min. دقيقة. glass size حجم الزجاج: | 280 * 400 |
سمك IG: | 60 ملم | Max. الأعلى. glass size حجم الزجاج: | 2500 * 3500 |
فرش الغسيل: | 6 قطع | سماكة الزجاج المسطح: | 3-15 ملم |
تسليط الضوء: | خط إنتاج الزجاج العازل الجامبو,خط إنتاج الزجاج العازل 60 مم,آلة غسل الزجاج العازل العمودي 60 مم |

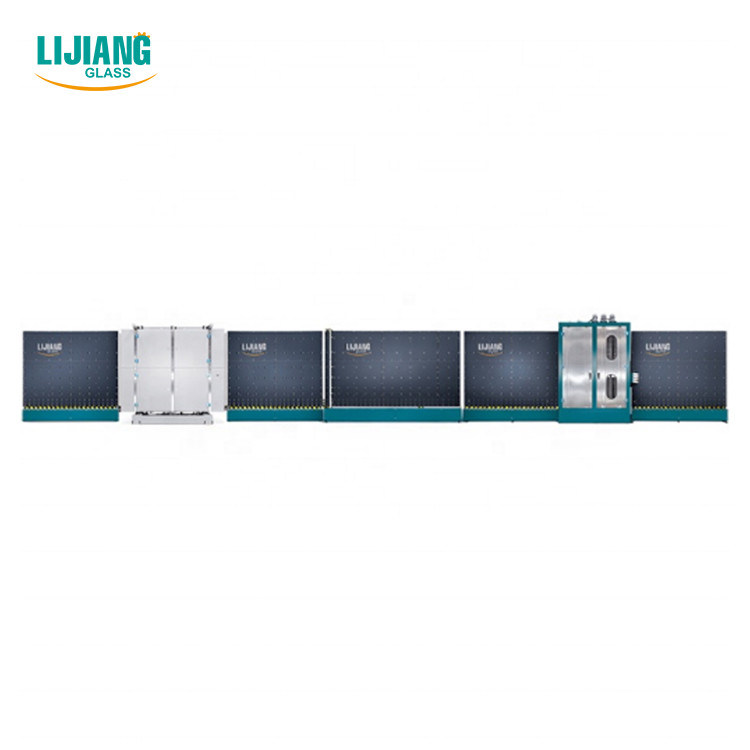

خط إنتاج الزجاج العازل بالزجاج المزدوج بحجم جامبو للنوافذ والأبواب

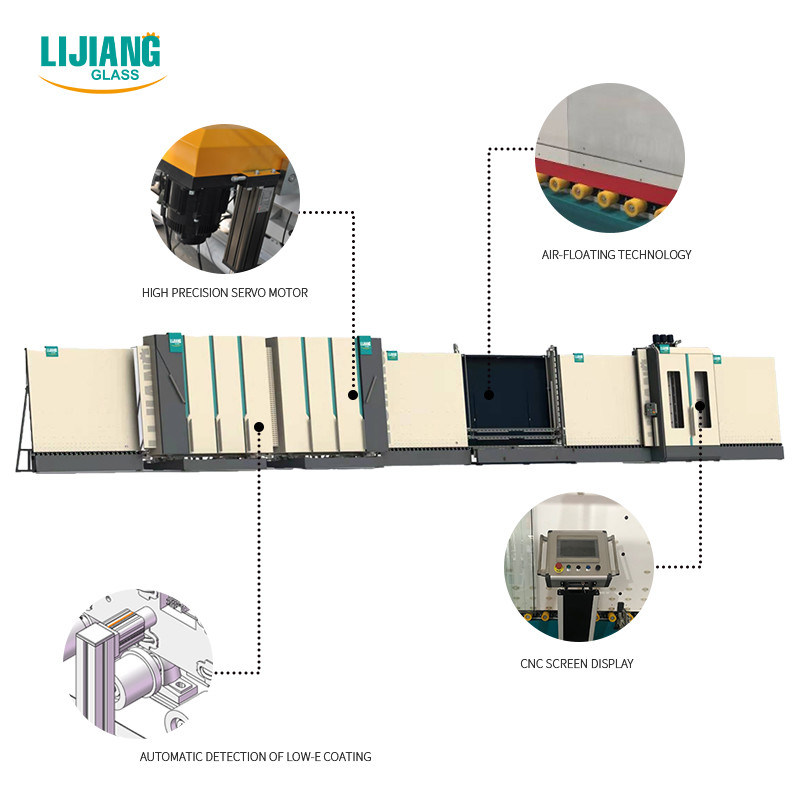

السمة الرئيسية لخط إنتاج الزجاج العازل المزدوج بحجم جامبو مع تعبئة الغاز الأوتوماتيكية

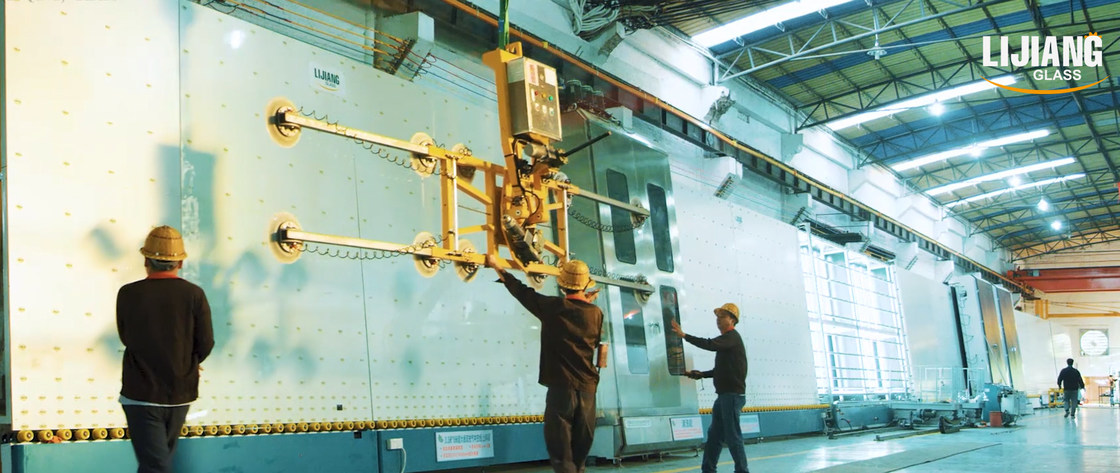

1 ،جزء التحميل
لتجنب وضع الزجاج low-e ، ضع جانبًا معكوسًا واترك علامات للعجلة أو طلاء منخفض الانبعاث للخدش نستخدم فحص الطلاء-فيلم معدني موصل (تستخدم شركة أخرى الكشف الكهروضوئي ، يصعب التعرف عليه لطلاء فيلم شفاف أعلى)
(النايلون والبولي يوريثين + عمود معدني
2 ، جزء الغسيل والتجفيف
* يمكن لثلاثة أزواج من الفرشاة الناعمة غسل الزجاج المنخفض والزجاج العادي ، والقطر أقل من 0.1 مم.
* المواد من الستانلس ستيل.
* سكينة الرياح هي تصميم عائم ، فهي تحافظ دائمًا على المسافة الصحيحة والمناسبة 3 مم بين السطح الزجاجي وسكين الرياح (مثل هيكل LISEC (ملاحظة: 3 مم هي أفضل مسافة تجفيف)
يوجد جهاز مفصل عام ، عندما يتم تغيير سماكة الزجاج ، يمكن لسكين الهواء التحرك للأمام وللخلف لضبط المسافة ، بحيث تكون المسافة النسبية بين سكين الرياح والزجاج ثابتة ، وذلك لتجنب تلف الزجاج. فيلم زجاجي بسبب تغيير سمك الزجاج.
* عجلة الضغط الأمامية والخلفية كلها تتحرك وتنقل بنشاط.لا يهم حجم الزجاج كبير / صغير / سميك / رفيع (8 مم) ، كل ذلك يضمن مرور الزجاج بسلاسة. (مثل LISEC)

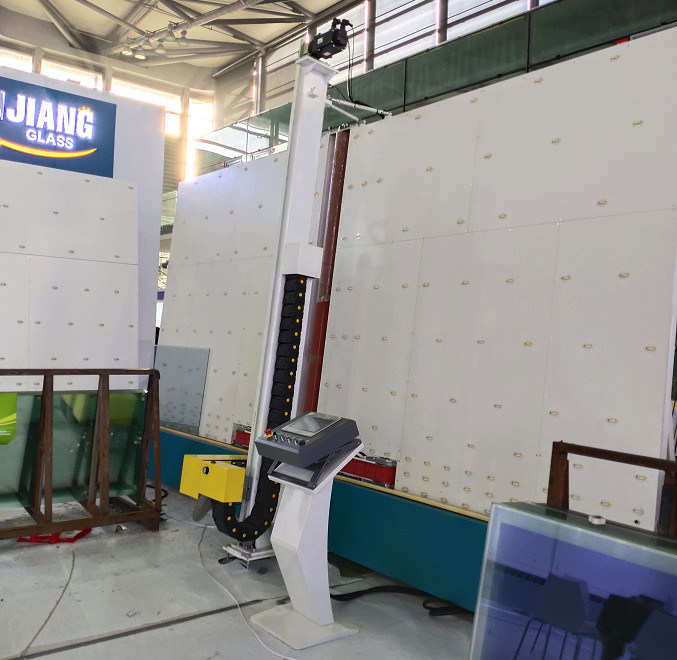

3 ، كشف الجزء
4 ، تجميع جزء
هيكل رفع شعاع مدمج (عوارض مزدوجة) مناسب للكشف عن الزجاج ومسحه
5 ،جيكما حشوةوجزء ملح
1 ، قياس السماكة 测 厚: تقوم الأسطوانة بتشغيل المسطرة الإلكترونية لقياس سماكة الزجاج وعرض إطار الألومنيوم ، لتوفير معلمات للتضخم والضغط المؤازر
2 ، شعاع الحزام المتزامن يتحرك: ستتحرك شعاع الحزام المتزامن وفقًا لسمك الزجاج وعرض إطار الألمنيوم للتأكد من أن فتحة التضخم كانت بين إطار الألمنيوم الزجاجي الأول والثاني لتضخيم الفجوة (تأتي القيمة من قضيب دفع التيار المستمر والإلكتروني مسطرة)
3 ، أدخل تركيز غاز الأرجون في شاشة تعمل باللمس حسب طلب العميل
4 ، وظيفة العرض: ستعرض الشاشة التي تعمل باللمس معالجة تعبئة غاز الأرجون بالكامل ، وستعرف جيدًا مقدار غاز الأرجون المودع بالفعل بالداخل
E ، تعبئة الغاز من القاع
(نوع قديم)
تم تقسيم جزء الضغط إلى 4 أجزاء (لكل 800 مم) ، عندما يمر الزجاج الصغير الحجم (أقل من 800 مم) عبر قسم الملء والغاز ، يعمل جزء واحد فقط.
إذا كان أكثر من 800 مم ولكن أقل من 1600 مم ، فسوف يعمل جزأين ، ولا حاجة إلى عمل قسم الضغط وتعبئة الغاز بالكامل.يمكن أن ينقذ زجاج الأرجون.
F،طريقة الختم الجانبي تتبع الختم(الجديدنوع)
(يحتوي جانب الآلة على مستشعر أكسجين واحد مع 7-8 نقاط كشف.
جي أدجيتقادرة على الضغط على أجزاء
1 ، هناك إجهاد بعد اللحام في إطار الضغط ، لذلك لا مفر من مشاكل خارج الشكل بعد استخدام بعض الوقت (لا يمكن للآلة الضغط على DGU بشكل صحيح ، بالتساوي والإحكام)
بالنسبة لهذه المشكلة غير المتكافئة التي لا مفر منها ، إليكم الحل الذي نقدمه
2 ، المسمار الرصاص الملحة
حسيور دعم الهواء (وظيفة اختيارية)
ضمان نظافة DGU من الداخل بدون علامات على العجلات
بعد الغسيل وقبل الكبس كلها دعامة هوائية

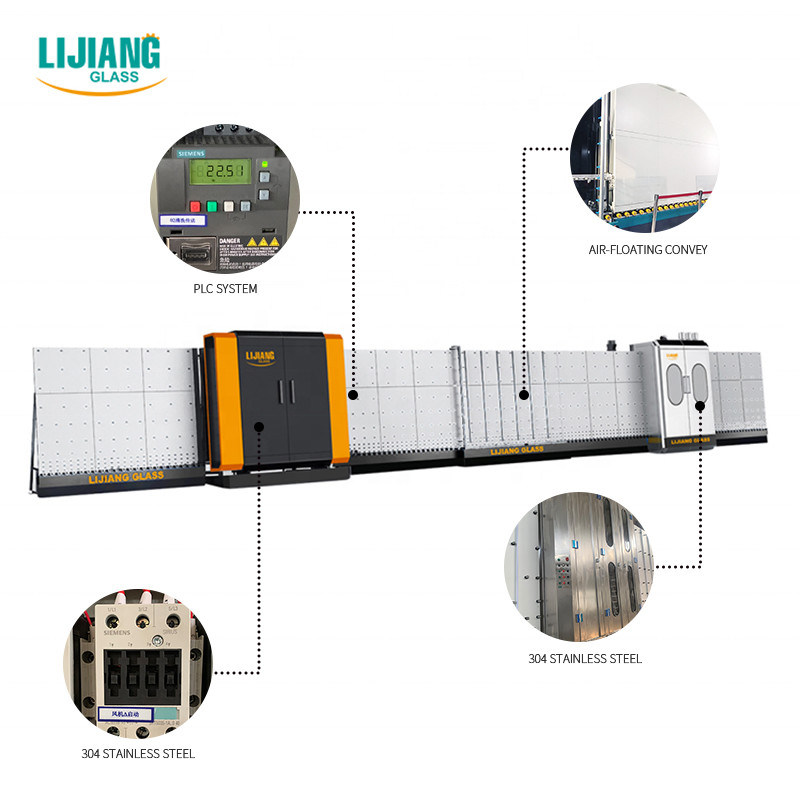

مكونات الكهرباء
نحن نستخدم ألمانيا simens / japan yaskava
قائمة المكونات الرئيسية
عناصر | ماركة | ملاحظة |
أجهزة السيارات | ألمانيا سيمنس | للزجاج المتدرج |
سائق مؤازر | ألمانيا سيمنس | للزجاج المتدرج |
أجهزة السيارات | ألمانيا سيمنس | للتحويل |
أجهزة السيارات | ألمانيا سيمنس | للصحافة |
PLC | ألمانيا سيمنس | |
مكون الجهد المنخفض | ألمانيا سيمنس | |
تحويل التردد | ألمانيا سيمنس | |
تحويل التيار الكهربائي | تايوان ميغاواط | |
التبديل الكهروضوئي | كوريا أوتونيكس | |
مكون هوائي | تايوان Airtac | |
مكون هوائي | تايوان Airtac | |
شاشة لمسية | تايوان وينفيو | |
تبديل السفر | تايوان (TEND) | |
تناوب | اومرون اليابان | |
زر ومؤشر ضوئي | شنايدر الفرنسية |
معلومات تقنية
2000 * 2500 ماكس حجم الزجاج
|
زجاج عادي |
2000 * 2500 مم (2000 * 3000 مم 二次 压 合)
|
زجاج بغاز الأرجون | 2000 * 2500 مم | |
2500 * 3500 ماكس حجم الزجاج | زجاج عادي | 2500 * 3500 مم (2000 * 4000 مم 二次 压 合) |
زجاج بغاز الأرجون | 2500 * 3200 مم | |
الحد الأدنى لحجم الزجاج | 280 * 450 ملم | |
سماكة الزجاج | 3-15 ملم | |
سماكة الزجاج العازل | 50 مم (صنع خاص لـ 60 مم يحتاج إلى إشعار خاص) | |
سرعة غسيل الزجاج | صيف 8-10م / دقيقة شتاء 6-7م / دقيقة | |
سرعة ناقل الزجاج: | 45 م / دقيقة | |
فرش الغسيل | 3 أزواج | |
إمدادات المياه: | استهلاك المياه: التوصيل 0.5t / h: ≤50μs / cm6-7 | |
مزود الهواء | التدفق: 0.8 م / دقيقة | |
ضغط جوي | ≥0.8 ميجا باسكال | |
إجمالي الطاقة | 3P 380V 50HZ 34KW | |
البعد | 23500 * 3500 * 3700 مم |
● الغسالة تستخدم مادة SS وجهاز مقاوم للماء
● خزان مياه مع تحكم أوتوماتيكي في درجة الحرارة ونظام غسيل مائي
● نظام تدفئة الهواء
● الإعداد التلقائي لبدء وإيقاف مروحة الهواء
● نظام تقليل الضوضاء
● عرض على الإنترنت لسرعة الغسيل
● العمل المتقطع الذكي ، توفير الطاقة
● نظام التحكم في ألمانيا Siemens PLC ، واجهة شاشة تعمل باللمس
● التعرف التلقائي على الزجاج المطلي والمنخفض الانبعاث
● يمكن لثلاثة أزواج من الفرشاة الناعمة غسل زجاج Low-E عبر الإنترنت وغير متصل
● لوحة ضغط قابلة للتعديل للحفاظ على سطح لوحة الضغط مستقيماً
● وضع توصيل قابس الطيران
● قابلة للتطبيق لإنتاج IG ثلاثي وشكل IG
خيارات
● الغسيل المسبق
● تحديد المواقع بدقة تلقائيًا لثلاث أو أربع خطوات جانبية IG
● يمكن لملف الغاز الأوتوماتيكي ضبط قيمة الغاز وعرض عملية التسجيل عبر الإنترنت بتركيز غاز عالٍ
1. ماذا تفعل شركتنا؟

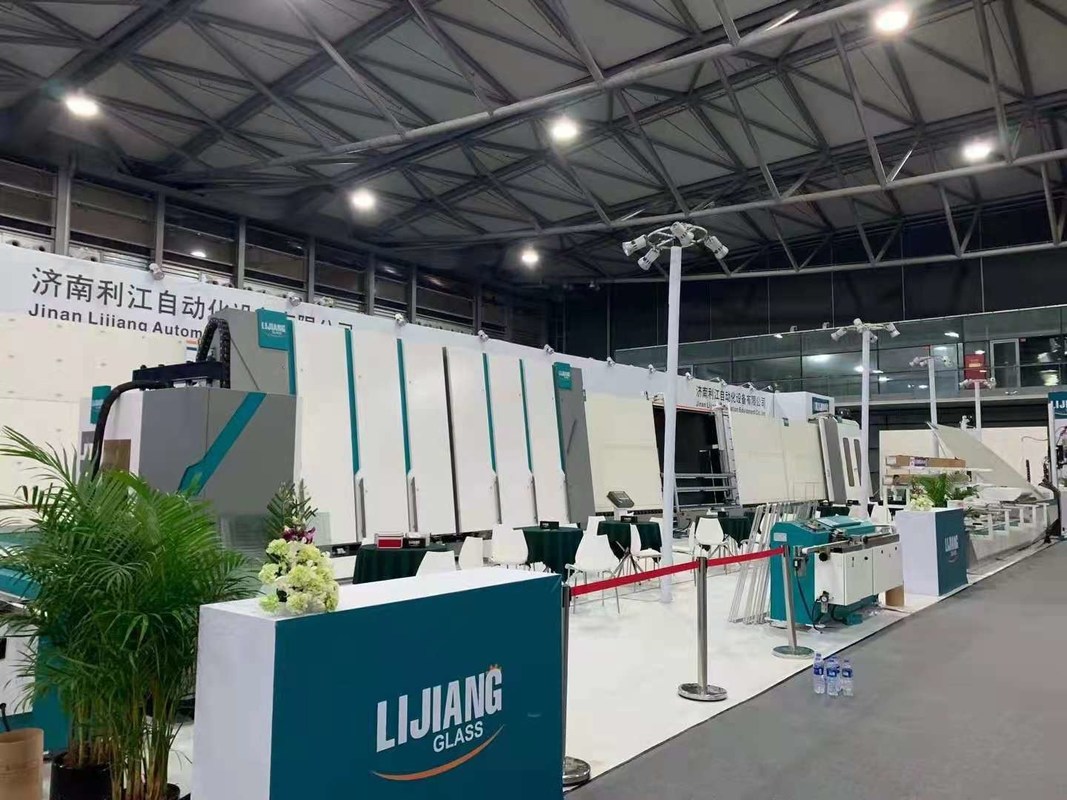

LIJIANG GLASS هي الشركة المصنعة في مدينة جينان ، الصين منذ عام 2012.نصنع خط IG ، وروبوت الختم ، وآلة ثني المباعد ، وآلة تعبئة المجفف ، وآلة بثق البوتيل وما إلى ذلك ، وآلات بورفيد لجميع أنحاء العالم مع خدمة ما بعد البيع.
2. ما هو خط IG؟
خط IG يسمى خط معالجة الزجاج العازل ، ويشمل غسالة الزجاج وتركيب إطار المباعد وآلة ضغط الزجاج.لدينا عادة 2000 * 2500 ، 2500 * 3500 ، 2500 * 4000 ، 2500 * 4500 و 3300 * 7000 IG line.أنواع خط IG بدون ملء الأرجون مع تعبئة غاز الأرجون.هناك أيضًا خطان خاصان من خطوط IG ، خط IG عائم بالهواء وخط IG فائق السرعة (غسيل وضغط وحدتي IG معًا).
3. كيفية تعبئة خط الإنتاج؟
تحتاج مجموعة واحدة من خط IG عادةً إلى حاويتين عند الشحن إلى بلد أجنبي ، قطعتان من حاويات 40HQ.
4. كيفية تقديم خدمة ما بعد البيع؟
منذ فيروس العالم كله ، يقتصر مهندسينا على العديد من البلدان في العالم.لذلك نحن نقدم خدمة التثبيت والتدريب على العمل عبر الإنترنت بواسطة Wechat و Whatsapp وما إلى ذلك.بمجرد أن يصبح العالم مناسبًا بشكل أفضل ، سيذهب مهندسنا لفحص أجهزتنا مرة أخرى.
بالنسبة لسوق أمريكا الجنوبية ، لدينا مهندس واحد لتقديم الخدمة.
بالنسبة للهند والسوق في الهند ، لدينا مهندسان هنديان ، يمكنهما تقديم الخدمة في الوقت المناسب.
بالنسبة للسوق الأخرى ، لدينا فريق مهندس يتمتع بخبرة تتراوح من 10 إلى 20 عامًا ، وسوف يذهبون إلى مصنع العملاء الأجانب لتثبيت الماكينة وتدريب العمال وتقديم خدمة ما بعد البيع في الوقت المناسب.
LJTB01آلة بثق البوتيل الأوتوماتيكية
1. عملية تعمل باللمس ، بسيطة وعملية
2. قياس عرض أوتوماتيكي للمباعد ، فوهة تحديد المواقع الأوتوماتيكية
3. تمركز تلقائي ولقط تلقائي
4. تساعد العجلة الأكبر على تغطية إطار القوس
5. طلاء كمامة من ماركة تفلون ، طلاء غير لاصق
6. سرعة الطلاء تصل إلى 47m / min ، توفير المواد تصل إلى 30 % ، (5g / m)
7. إرتفاع العارضة العرضية سهل التعديل ، يمكننا التحكم بإرتفاع البيوتيل
8. يتحكم الجزء الخاص في كلا جانبي فتح وإغلاق الفوهة في نفس الوقت
9. جهاز إنذار عند الاستخدام خارج البيوتيل وسهل تحميل البوتيل
10. وظيفة ما قبل العنوان ، تعيين وقت منتظم قبل وقت العمل
11. أسطوانة الغراء تعتمد الهيكل المستقيم ، سهل تغيير البوتيل.
12. وظيفة التصفية التلقائية تصفية الحطام تلقائيًا ، والحفاظ على الانتشار بالتساوي.
13. مضخة الشحن الهوائي والهوائي الفائق ماركة MAXIMATOR الألمانية
14. صمام تحرير الضغط ماركة HAWE الألمانية ، مقاوم للضغط العالي ، يحافظ على تناسق البوتيل
15. مكون هوائي تايوان Airtac
16. اليابان OMROM Relay
ضغط الضغط | 10-18 ميجا باسكال |
درجة حرارة | 110 ~ 140 ℃ |
عرض فاصل الألومنيوم | 6-27 أ |
سرعة | 0-47 م / دقيقة |
قطر اسطوانة البوتيل | 200 ملم |
مزود الهواء | 0.4m³ / دقيقة |
ضغط جوي | ≥0.6 ميجا باسكال |
إجمالي الطاقة | 380 فولت ، 5 كيلو واط ، 50 هرتز |
البعد | 2600 × 680 × 1100 مم (الطول × العرض × الارتفاع) |
وزن | 650 كجم |
²المكونات الرئيسية
اسم | ماركة |
صمام تحرير الضغط | الألمانية HAWE |
جهاز كهربائي منخفض الجهد | الألمانية سيمنز |
نظام الشحن الفائق الهيدروليكي والهوائي | MAXIMATOR الألمانية |
صمام العادم السريع / مولد الفراغ | SMC اليابان |
مكونات تعمل بالهواء المضغوط (اسطوانة / صمام) | تايوان ARTAC |
ضوء السفر | اليابان أومرون |
تناوب | اليابان أومرون |
الألياف البصرية | اليابان أومرون |
PLC | كينكو |
تحويل التردد | كينكو |
LJالسل03 آلة بثق البوتيل
الميزة الأساسية
n نظام التحكم PLC ، واجهة شاشة تعمل باللمس.
n نظام التحكم في التردد
ن التكنولوجيا في الخارج ، نظام الشحن الفائق الهوائي والهيدروليكي.
n هيكل التمركز والتثبيت التلقائي.
n هيكل رأس الطارد المنفصل.
n وظيفة عرض حجم البوتيل التلقائي.
n هيكل ختم البيوتيل القوسي الدائري.
n هيكل تعديل ارتفاع رأس الطارد
n وظيفة التسخين
ن آلية تأرجح اسطوانة البوتيل
n أجزاء تحكم مهمة تعتمد على علامة تجارية مستوردة.
المعلمة التقنية الرئيسية
ضغط الضغط | 10-14 ميجا باسكال |
درجة حرارة | 110-140 درجة مئوية |
عرض فاصل الألومنيوم | 6-24 ملم |
سرعة | 0-27 م / دقيقة |
قطر اسطوانة البوتيل | 190 ملم |
مزود الهواء | التدفق: 0.4 م / دقيقة |
ضغط جوي | ≥ 0.8 ميجا باسكال |
إجمالي الطاقة | 220 فولت 50 هرتز 2.5 كيلو واط |
البعد | 3000 * 620 * 1102 ملم |
LJTJ روبوت ختم الزجاج العمودي المعزول
الميزة الأساسية
