تفاصيل المنتج:
|
| Brand name: | Insulating Glass Production Line with gas filling | ماركة: | زجاج ليجيانغ |
|---|---|---|---|
| ماكس حجم الزجاج: | 2500 مم * 3500 مم / عمولة | سماكة الزجاج: | 3-30 ملم |
| سمك IG: | 60 ملم | مادة: | ستانلس ستيل |
| قيمة الغاز: | > 95٪ | ضمان: | سنة واحدة |
| تسليط الضوء: | خط إنتاج الزجاج العازل العمودي,خط إنتاج الزجاج العازل بغاز الأرجون,خط الزجاج العازل العمودي |
||

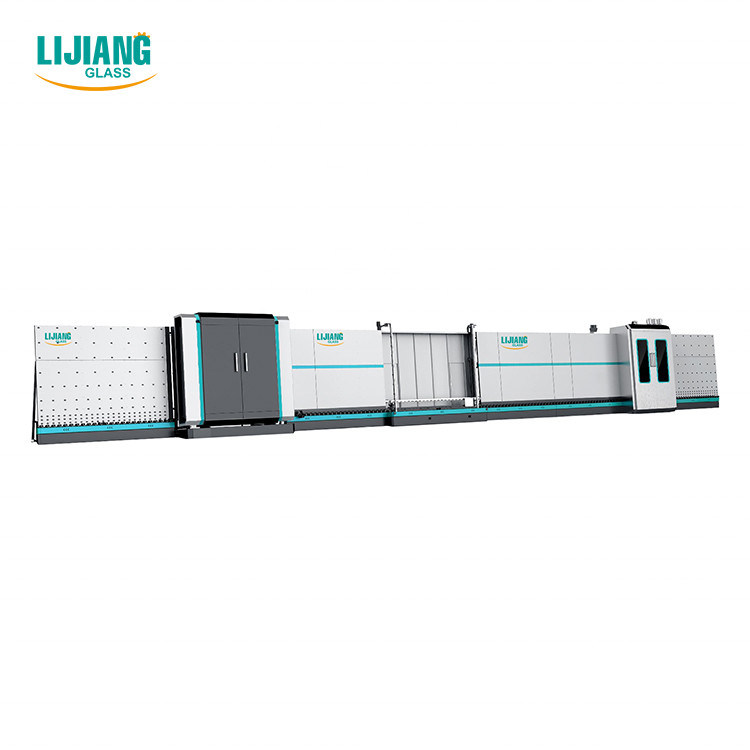

خط إنتاج الزجاج العمودي الأوتوماتيكي مع تعبئة غاز الأرجون
إدخال خط معالجة الزجاج العازل مع تعبئة الغاز
استخدام تقنية تعويم الهواء لنقل الزجاج إلى منع تلوث الزجاج بالعجلات وترك آثار لتحسين الجودة العالية لإنتاج IG.يتكون الخط من سبعة أقسام:
01 قسم النقل ؛
02 غسالة
03 قسم التفريغ.
04 قسم الفحص والتركيب.
05 قسم النقل ؛
06 قسم الضغط والتعبئة.
07 قسم التفريغ.
تفاصيلخط إنتاج الزجاج العازل العمودي مع تعبئة الغاز:
01 نقل الجزء
آلية الكشف عن الطلاء ، الكشف التلقائي عن فيلم Low-e غير المتصل
02 غسل آلة
• باستخدام 6 قطع من الفرشاة الناعمة مع شعر ناعم 0.1 مم ، يمكن غسل الزجاج المنخفض
• سكين هوائي جديد يستخدم مقطعًا من الألومنيوم (سكين منقار البط الهوائي) ، ويتم تعديل حجم مخرج الهواء بواسطة منقار البط المصنوع من الألومنيوم.يمكن أن يقلل ذلك من عدد مسامير الضبط ، والتأكد من أن كل برغي ليس مفكوكًا ، وتجنب رنين سكين الهواء.
• يمكن لسكين الهواء تعديل عرض سكين الهواء تلقائيًا وفقًا للسمك
• صندوق التشغيل المزود بشاشة عرض سرعة الغسيل يمكنه عرض سرعة الغسيل بدقة (8-10 م)
• التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، نظام تجديد المياه
• نظام كاتم الصوت الأوروبي
• مادة الستانلس ستيل
03 قسم التفريغ
• زجاج التخزين
04 قسم الفحص والتركيب
الهيكل الجديد لـ هذه يتم تغيير القسم إلى هيكل رفع شعاع مضمن (شعاع مزدوج).من السهل فحص ومسح الزجاج
05 قسم التحويل
• قياس آلي لسماكة الزجاج.يمكن استخدامه وفقًا للاحتياجات الفعلية عند العمل.
06 قسم الكي والتعبئة
الميزة الأساسية:
• يمكن ضغط الزجاج العازل الطويل للغاية (2500 مم * 3500 مم) مرتين
• يعتمد السير الناقل لنقل الزجاج ، ويستخدم محرك سيرفو لضغط الزجاج
• يمكن فتح لوحة الضغط لتسهيل الصيانة
• لوح ضغط بهيكل قابل للتعديل لضمان عمر خدمة طويل الأمد
• تعبئة غاز الأرجون تلقائيًا بتأثير منع تسرب كبير ، ومحتوى أعلى من الأرجون
• ضبط المناطق لملء أحجام مختلفة من الزجاج باستخدام طريقة منع التسرب اللاحقة لتقليل فقد الأرجون
• يمكن ضبط قيمة الغاز وإظهار عملية تعبئة الغاز على شاشة اللمس
• مستشعر سريع الاستجابة للتحكم الدائم في عملية تعبئة الغاز
• يمكن أن يصل تركيز الغاز إلى أكثر من 90٪
• لا حاجة لعمل ثقوب في إطار المباعد
• الغاز القياسي هو غاز الأرجون
07 قسم التفريغ
• زجاج التخزين
• يمكن توصيله بآلة الختم
معلومات تقنية
| الأعلى.حجم الزجاج | 2500 مم * 3500 مم |
| أقصى حجم زجاجي لملء الغاز | 2500 مم * 3200 مم |
| دقيقة.حجم الزجاج | 280 مم * 450 مم |
| سماكة الزجاج | 3-15 ملم |
| سماكة الزجاج العازل | 60 ملم |
| سرعة غسيل الزجاج | 2-10 م / دقيقة |
| سرعة ناقل الزجاج | 45 م / دقيقة |
| فرش الغسيل | 3 أزواج من الفرشاة الناعمة |
| إمدادات المياه | استهلاك الماء: 0.5 طن / ساعة الموصلية: 40 ميكرو ثانية / سم |
| مزود الهواء | التدفق: 1 متر مكعب / دقيقة |
| ضغط جوي | ≥0.8 ميجا باسكال |
| إجمالي الطاقة | 3P 380 فولت 50 هرتز |
| البعد | 23500 * 3500 * 3700 مم |
| وزن | 6500 كجم |
وظائف اختيارية لـ خط معالجة الزجاج العازل للهواء العمودي مع تعبئة الغاز :
• زجاج متدرج بحواف اختيارية (L: 100mm W: 50mm)
• زجاج على شكل
• الغسالة المسبقة
الأحجام الأخرى لخط معالجة الزجاج العازل للهواء العمودي مع تعبئة الغاز:
| المعلمات | وحدة | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
| مزود الطاقة | 380V 50Hz 3P | |||
| إجمالي الطاقة | كيلوواط | 41 | 44.5 | 51.5 |
| سرعة الغسيل | م / دقيقة | 2 ~ 10 | ||
| سرعة العمل القصوى | م / دقيقة | 45 | ||
| الحد الأدنى لحجم الزجاج | مم | 450 * 280 | ||
| الحجم الأقصى للزجاج | مم | 2000 * 2500 2000x3000 (ضغط مرتين) |
2500 * 3200 2500 * 3500 (ضغط مرتين) 2500x4500 (ضغط مرتين ، أضف مصاصات) |
|
| سماكة الزجاج المسطح | مم | 3 ~ 15 (3-30) | ||
| فرش الغسيل | قطع | 6 | ||
| أقصى سمك للزجاج العازل | مم | 60 | ||
| إجمالي استهلاك الغاز | لتر / دقيقة | 1200 | ||
| ارتفاع لفة الناقل | مم | 520 | ||
| البعد | L * W * H (مم) | 19500 * 3500 * 3200 | 23500 * 3500 * 3700 | 27000 * 3500 * 3700 |
المنتجات ذات الصلة بـ LIJIANG GLASS
آلة ختم مانع التسرب الزجاجي العمودي الأوتوماتيكية
وظيفة وميزة
1. الآلة مناسبة لمؤسسة المعالجة العميقة للزجاج ، التشغيل الآلي العالي ، تقليل كثافة اليد العاملة ، توفير القوى العاملة ، تحسين كفاءة الإنتاج
2. الجهاز كله يعتمد واجهة شاشة تعمل باللمس بين الإنسان والآلة ، مع وظيفة الذاكرة.
3.بعد مانع التسرب ، حافة الزجاج والزاوية ممتلئة بدون فقاعات هواء ، سطح أملس ، لا حاجة لتحريك الزاوية
4. باستخدام مجموعتين من نظام إمداد مانع التسرب المستقل (بما في ذلك جهاز الخلط) ، يتم تبديل نوعين من المواد المانعة للتسرب بسرعة ، في عملية بزر واحد بسهولة (نموذج II)
5.عرض الجهاز 1.5 متر ، مساحة أرضية صغيرة ، توفير مساحة
6. يمكن للقسم الثالث أن يحسن الزجاج لتحسين الكفاءة بشكل فعال
7. أصغر حجم زجاج عازل يمكن معالجته هو 400 * 300 مم
8. مجهزة بجهاز مكافحة الانسداد في الخلاط
9. يعتمد نظام التحكم المؤازر العلامة التجارية العالمية الشهيرة (اليابان YASKAWA) ، والأداء مستقر
10. نقل العمود لجعل الزجاج يتم نقله بسلاسة مع تحديد المواقع بدقة.
11. حزام نقل خاص من النوع V لتجنب إلتصاق المادة المانعة للتسرب على الحزام ، تأكد من نظافة حافة الزجاج ، بلوك النوع V قابل للتغيير.
12. يتم إنتاج قطع الغيار بمعايير عالية ودقة عالية ، مما يضمن إمكانية استخدام الماكينة بثبات طويل الأمد
13. مناسبة للزجاج الثلاثي.
14.تتخذ عجلة النقل على اللوحة الخلفية عجلة مدمجة ، للتأكد من نقل الزجاج بسلاسة
مواصفات روبوت ختم الزجاج العازل العمودي
| نموذج | LJTJ2540D |
| قوة الجهد | 380V 13KW |
| ضغط جوي | 0.5 ~ 0.7 ميجا باسكال |
| ضغط البثق | 32 ميجا باسكال |
| الحجم الأقصى للزجاج | 2500 * 4000 مم |
| الحد الأدنى لحجم الزجاج | 400 * 300 مم |
| سماكة الزجاج | 12 ~ 56 ملم |
| سرعة العمل | 5 ~ 40 م / دقيقة |
| البعد الشامل | 11000 * 1500 * 4500 مم |
2.2 ضجيج الجهاز
| مستوى ضغط الصوت الموزون | |
| حالة الاستعداد | حالة العمل |
| 50 ديسيبل | 85 ديسيبل |
الخصائص الرئيسية:
• نظام تحكم مؤازر ياباني Yaskawa ، آلة ختم أوتوماتيكية بالكامل وعالية الكفاءة
• 4 أقسام ، يمكن تخزين الزجاج
• اعتماد حزام توقيت ونقل سلس وموقف دقيق
• إصلاح الزوايا الزجاجية تلقائيًا باستخدام مكشطة وأسطوانة
• قياس حجم الزجاج تلقائيًا ، وعمق الغراء (30 مم)
• كل وظيفة تلقائية مع التشغيل اليدوي
• يمكن طلاء الزجاج المزدوج
• شكل زجاج بحواف اختيارية ، زجاج متدرج ، زجاج ثلاثي (اختياري)
• مجموعة واحدة من المضخة المعززة تتحكم في مجموعتين من المواد المانعة للتسرب (اختياري)
• يمكن استخدام المواد المانعة للتسرب الهيكلية من السيليكون وعديد الكبريتيد والسيليكون
• رأس الغراء في مقدمة الماكينة ، وهو سهل لطلاء الزجاج
• يمكن توصيله بخط معالجة الزجاج العازل
• مع وظيفة مسح الرمز (اختياري)
معلومات تقنية
| الأعلى.حجم الزجاج | 2500 * 4000 مم |
| دقيقة.حجم الزجاج | 400 * 300 مم |
| سماكة الزجاج | 12-50 ملم |
| سرعة العمل | 5-40 م / دقيقة |
| ضغط جوي | ≥0.6 ميجا باسكال |
| ضغط الضغط | 32 ميجا باسكال |
| قوة الجهد | 380V 15kw |
| البعد الشامل | 11000 * 2000 * 3500 مم |
المعلمات الكهربائية
| اسم | الأصل | ماركة |
| أجهزة السيارات | اليابان | ياسكاوا |
| سائق مؤازر | اليابان | ياسكاوا |
| وحدة المعالجة المركزية | اليابان | ياسكاوا |
| مكون الجهد المنخفض | ألمانيا | سيمنز |
| دليل | تايوان | هيوين |
| تحويل التيار الكهربائي | تايوان | ميغاواط |
| مفتاح الاستشعار | كوريا | الأوتوماتيكية |
| مكون هوائي | اليابان | SMC |
| شاشة لمسية | الصين | غوشان |
| أجهزة السيارات | اليابان | ياسكاوا |
| سائق مؤازر | اليابان | ياسكاوا |
