تفاصيل المنتج:
|
اسم المنتج: | خط معالجة الزجاج العازل بالهواء العازل Vertica | الجهد االكهربى: | 380V 50Hz 3P |
---|---|---|---|
سرعة الغسيل: | 2-10 م / دقيقة | سرعة العمل القصوى: | 45 م / دقيقة |
سماكة الزجاج المسطح: | 3-15 ملم | فرش الغسيل: | 6 قطع |
تسليط الضوء: | خط إنتاج الزجاج المعزول,خط إنتاج الزجاج المعزول بالزجاج المزدوج,خط إنتاج الزجاج المزدوج المعزول |
خط إنتاج الزجاج العازل بالزجاج المزدوج حجم جامبو 3300 * 7000 مم لمعالجة الزجاج العازل
السمة الرئيسية لخط معالجة الزجاج المعزول بالزجاج المزدوج
● نظام التحكم الألماني Siemens PLC ، واجهة شاشة تعمل باللمس
● تحديد تلقائي للزجاج Low-E المطلي
● يمكن لثلاثة أزواج من الفرشاة الناعمة تنظيف زجاج Low-E عبر الإنترنت وغير متصل
● الغسالة تستخدم مادة SS وجهاز مقاوم للماء
● لوحة ضغط قابلة للتعديل لإبقاء السطح المضغوط للوحة مستقيمة
● وضع اتصال قابس الطيران
● خزان مياه مع تحكم أوتوماتيكي في درجة الحرارة ونظام غسيل مائي
● نظام تدفئة الهواء
● الإعداد التلقائي لبدء تشغيل مروحة الهواء وإيقافها
● نظام الحد من الضوضاء
● ينطبق على تصنيع IG الثلاثي وشكل IG
● عرض على الإنترنت لسرعة الغسيل
● العمل المتقطع الذكي ، توفير الطاقة
خيارات خط الزجاج العازل المملوء بالغاز المزدوج بحجم جامبو الأوتوماتيكي
1. قبل الغسيل
2 تحديد المواقع بدقة تلقائيًا لثلاث أو أربع خطوات جانبية IG
3.يمكن للتعبئة التلقائية للغاز أن تحدد قيمة الغاز وتعرض معالجة الملء عبر الإنترنت بتركيز غاز عالٍ
1. ما هو خط IG؟
لا يملأ نوع خط IG بالأرجون ، ولكنه يملأ بغاز الأرجون.يوجد أيضًا خطان خاصان من IG ، خط IG عائم بالهواء وخط IG فائق السرعة (تنظيف وضغط وحدتي IG معًا).
يطلق على خط IG خط الزجاج المزدوج ويتضمن غسالة الزجاج وتركيب إطار المباعد ومكبس الزجاج.يوجد عادةً 2000 * 2500 ، 2500 * 3500 ، 2500 * 4000 ، 2500 * 4500 ، و 3300 * 7000 خط IG.
2. ماذا تفعل شركتنا؟
LIJIANG GLASS هي شركة مصنعة تقع في جينان ، الصين منذ عام 2012. نحن نصنع آلات اختبار في جميع أنحاء العالم مع خدمة ما بعد البيع مثل خط IG ، وروبوت ختم الزجاج المزدوج ، وآلة ثني المباعد ، وآلة تعبئة مجفف بثق البوتيل.
3. كيف تقدم خدمة ما بعد البيع؟
هناك مهندسان محليان هنديان في الهند والأسواق في جميع أنحاء الهند يمكنهم خدمتك في الوقت المناسب.
في سوق أمريكا الجنوبية ، هناك مهندس واحد يقدم الخدمة.
بالنسبة للأسواق الأخرى ، لدينا فريق من المهندسين يتمتعون بخبرة تتراوح من 10 إلى 20 عامًا ، والذين يذهبون إلى مصانع العملاء الأجانب ، ويقومون بتركيب الآلات ، وتدريب العمال ، وتقديم خدمة ما بعد البيع في الوقت المناسب.
منذ انتشار الفيروس في جميع أنحاء العالم ، اقتصر مهندسينا على العديد من البلدان في العالم.لهذا السبب نقدم خدمات التثبيت عبر الإنترنت والعمل التدريبي مع Wechat و Whatsapp والمزيد.بمجرد أن يصبح العالم أفضل ، سيقوم مهندسونا بفحص أجهزتنا مرة أخرى.
4. كيفية تعبئة خط الإنتاج؟
تحتاج مجموعة واحدة من خط IG عادةً إلى حاويتين عند الشحن إلى بلد أجنبي ، قطعتان من حاويات 40HQ.
تفاصيل خط إنتاج الزجاج العازل الأوتوماتيكي:
• يتكون خط إنتاج الزجاج العازل العمودي من 7 أقسام:
01 قسم النقل ؛
02 غسالة
03 قسم التفريغ.
04 قسم الفحص والتركيب.
05 قسم النقل ؛
06 قسم الضغط والتعبئة.
07 قسم التفريغ.
• 01 نقل الجزء
آلية الكشف عن الطلاء ، الكشف التلقائي عن فيلم Low-e غير المتصل
• 02 غسل آلة
الميزة الأساسية:
• يمكنك غسل الزجاج المنخفض باستخدام 6 فرش ناعمة من شعر ناعم 0.1 مم
• السكين الهوائي الجديد يستخدم مقطعًا من الألومنيوم (Duckville Air Knife) ويتم تعديل حجم مخرج الهواء بواسطة منقار البط المصنوع من الألومنيوم.هذا يقلل من عدد مسامير الضبط ، ويمنع فك كل برغي ، ويتجنب رنين سكين الهواء.
• يمكن لسكين الهواء تعديل عرض سكين الهواء تلقائيًا وفقًا للسمك.
• يمكن لصندوق التشغيل المزود بشاشة عرض سرعة التنظيف أن يعرض بدقة سرعة التنظيف (8-10 م).
• التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، نظام تزويد المياه
• نظام كاتم الصوت الأوروبي
• مادة الستانلس ستيل
• 03 قسم التفريغ
• زجاج التخزين
• 04 قسم الفحص والتركيب
تم تغيير الهيكل الجديد لهذا القسم إلى هيكل رفع شعاع مضمن (شعاع مزدوج).من السهل فحص ومسح الزجاج.
• 05 قسم التحويل
• قياس آلي لسماكة الزجاج.يمكن استخدامه وفقًا للاحتياجات الفعلية عند العمل.
• 06 قسم الكي والتعبئة
الميزة الأساسية:
• زجاج فائق الطول يمكن ضغطه مرتين
• يعتمد الحزام الناقل لنقل الزجاج ، واستخدام محرك سيرفو للضغط على الزجاج
• يمكن فتح لوحة الضغط لتسهيل الصيانة
• لوح ضغط بهيكل قابل للتعديل لضمان عمر خدمة طويل الأمد
• 07 قسم التفريغ
• زجاج التخزين
• يمكن توصيله بآلة الختم
معلمة عمودي تلقائي خط إنتاج الزجاج المعزول
وحدة | LJBZ3370 | |
الجهد االكهربى | 380 فولت 50 هرتز | |
إجمالي الطاقة | كيلوواط | 54.5 |
سرعة الغسيل | م / دقيقة | 2-10 |
سرعة العمل القصوى | م / دقيقة | 45 |
الحد الأدنى لحجم الزجاج | مم | 450 * 280 |
حجم الزجاج الأقصى | مم | 3300 * 7000 3000 * 3000 (ضغط مزدوج) |
سماكة الزجاج المسطح | مم | 3-30 |
فرش الغسيل | قطع | 6 |
أقصى سمك للزجاج العازل | مم | 80 |
إجمالي استهلاك الغاز | لتر / دقيقة | 1500 |
ارتفاع لفة الناقل | مم | 520 |
البعد (L * W * H) | مم | 47200 * 3500 * 4500 |
المعلمات الكهربائية
اسم | الأصل | ماركة |
PLC | ألمانيا | سيمنز |
الأجهزة الكهربائية ذات الجهد المنخفض | ألمانيا | سيمنز |
تحويل التردد | ألمانيا | سيمنز |
محرك سيرفو للزجاج المتدرج | اليابان | فوجي |
مفتاح كهروضوئي | ألمانيا | مرض |
التبديل الجزئي | تايوان | ينزع |
زر ومؤشر ضوئي | فرنسا | شنايدر |
شاشة لمس | تايوان | وينفيو |
تتابع وسيط | اليابان | أومرون |
فرشاة المحرك | الصين | تشينغوا |
مضخة مياه | الصين | LINGXIAO |
يرشد | تايوان | هيوين |
مكونات تعمل بالهواء المضغوط | تايوان | ايرتك |

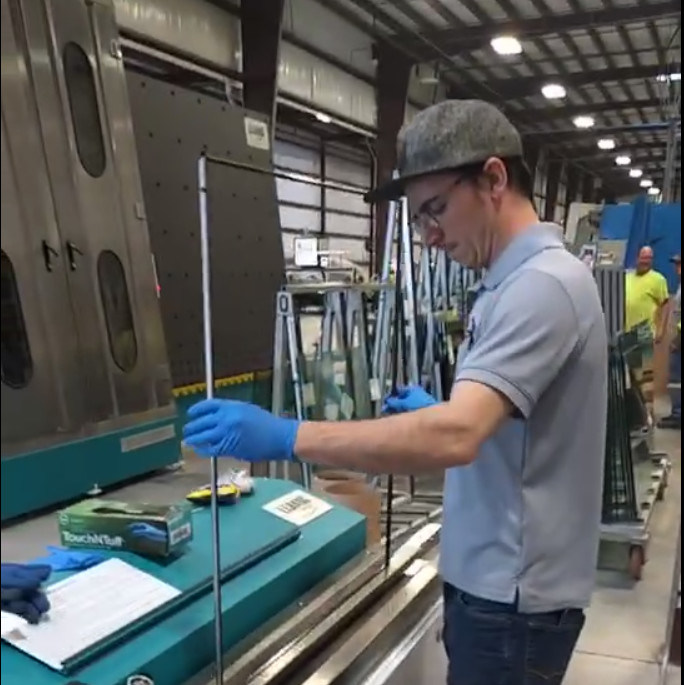

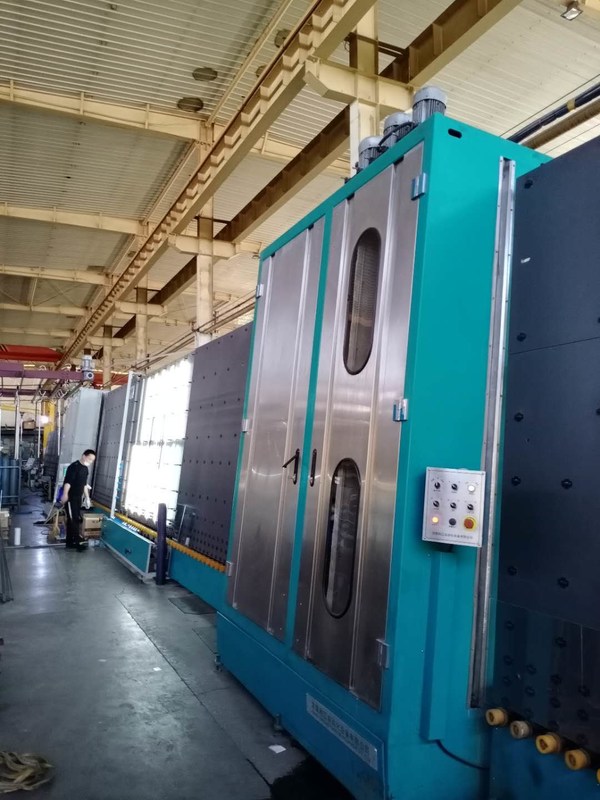

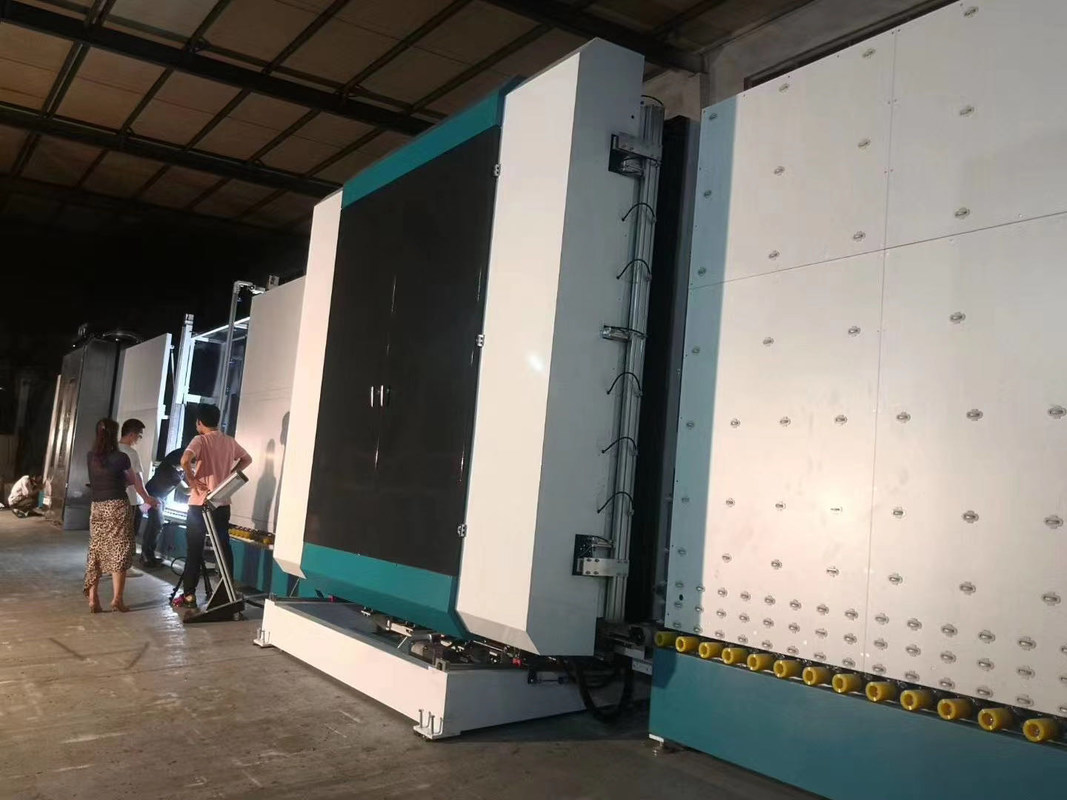

صور خط إنتاج الزجاج العازل الأوتوماتيكي
إنتاج ذات صلة من LIJIANG GLASS
آلة بوتيل أوتوماتيكية مع معدات طارد بوتيل البوتيل بالذوبان الساخن CE لمعالجة العزل
آلة بثق البوليل الأوتوماتيكية بجودة عالية
تطبيق
نظام التحكم PLC ، واجهة شاشة تعمل باللمس
يضبط كمية الغراء تلقائيًا وفقًا لسرعات مختلفة
يمكن تحديد عرض قضيب الألمنيوم تلقائيًا ويمكن تعديل الكمامة اللاصقة وفقًا لذلك.
يستخدم النظام الهيدروليكي مكونات ألمانية للتأكد من أن المادة اللاصقة موحدة وكاملة
التسخين المسبق عالي السرعة ، تحسين كفاءة العمل
مع وظيفة التسخين المسبق
تعمل ميزات العادم والنفخ على تحسين جودة الطلاء وتقليل وقت توفير المواد اللاصقة
سرعة طلاء تصل إلى 47 متر / دقيقة
ضغط الضغط: 10-18 ميجا باسكال
درجة الحرارة: 110-140 درجة مئوية
عرض مباعد الألمنيوم: 6A-27A
السرعة: 5-47 م / دقيقة
قطر اسطوانة بوتيل: 200 مم
إمداد الهواء: 0.4 درجة / دقيقة
الضغط الهوائي:> 0.6Mpa
إجمالي الطاقة: 380V ، 5.7KW ، 50HZ
الأبعاد: 2800 * 700 * 900 ملم
الوزن: 650 كجم
المعلمات التقنية لـآلة الطارد بالذوبان الساخن الأوتوماتيكية
ضغط الضغط | 10-18 ميجا باسكال |
درجة حرارة | 110 ~ 140 ℃ |
سمك الغراء | 0.3-0.5 مم |
عرض الغراء | 3.5 ملم |
عرض فاصل الألومنيوم | 5.5-26.5 ملم |
سرعة | 0-47 م / دقيقة |
قطر اسطوانة البوتيل | 200 ملم |
مزود الهواء | 0.4m³ / دقيقة |
ضغط جوي | ≥0.6 ميجا باسكال |
إجمالي الطاقة | 380 فولت ، 5.7 كيلو واط ، 50 هرتز |
البعد | 2800 × 700 × 900 مم (الطول × العرض × الارتفاع) |
وزن | 750 كجم |
تفاصيل معدات آلة الزجاج العازل الطارد البوتيل الأوتوماتيكية
قطع غيار سيمنز ألمانيا
آلة بثق بوتيل تستخدم العلامة التجارية الألمانية Siemens PLC ، أداء مستقر.
شاشة تعمل باللمس KINCO
استخدم تشغيل شاشة toubh ، تجربة بسيطة ، واجهة واضحة ، عملية بسيطة ، شاشة لمس ذكية ، برمجة محدثة.
ألمانيا لديها صمام
آلة بثق البوتيل عالية السرعة تعتمد صمام Harvey الألماني ، أداء أكثر استقرارًا.
نظام إنذار
اعتماد نظام إنذار آليًا ، مع التذكير بإضافة مادة البيوتيل.
اسطوانة الغراء
تعتمد الأسطوانة المطاطية على هيكل السحب ، وهو مناسب لتغيير البيوتيل.
ألمانيا اسطوانة ماكس
يعتمد نظام الشحن الفائق أسطوانة هوائية وهيدروليكية شهيرة ، ويتحكم في ضغط الزيت بقوة.
اضبط وضع الغراء تلقائيًا وفقًا لتغيير السرعة
يعد ضبط ارتفاع الحزمة مناسبًا وفعالًا لحل مشكلة الخط الأبيض
منتج آخر من زجاج LIJIANG
آلة ثني المباعد بقضبان ألومنيوم وقضبان دافئة
تطبيق
آلة ثني المباعد الأوتوماتيكية بقضيب الألمنيوم والقضيب الدودي يمكن أن تصنع العديد من إطارات الألمنيوم المحدبة متعددة الأضلاع بألمنيوم واحد.آلة ثني المباعد الأوتوماتيكية بقضيب الألمنيوم والقضيب الدودي يمكن أن تصنع العديد من إطارات الألمنيوم المحدبة متعددة الأضلاع بألمنيوم واحد.يمكن استخدام آلات الثني لثني قضبان الألومنيوم ، وقضبان الفولاذ المقاوم للصدأ ، والقضبان الدودية ، والحرارة ، وما إلى ذلك. تشتمل آلة الثني أيضًا على حبال الطباعة ، وملصقات الطباعة ، وثقوب الحفر ، و USB ، وأيدي الماكينة لدعم الإطارات الكبيرة.
تفاصيل المعدات
التكنولوجيا الرائدة
معلومات تقنية
حجم الانحناء الأقصى | 2000 مم * 2000 مم (2500 مم * 2500 مم) |
الحد الأدنى لحجم الانحناء | 250 مم * 200 مم |
عرض فاصل الألومنيوم | 5.5-27 ملم |
خطأ الأبعاد | ± 0.5 مم |
خطأ الزاوية | ± 1º |
سرعة المعالجة | ≤26 ثانية |
مزود الهواء | ≥0.65 ميجا باسكال |
إجمالي الطاقة | تيار متردد 220/380 فولت 50 هرتز 2.5 كيلو واط |
البعد | 10500 مم * 2200 مم * 2600 مم |
المعلمات الكهربائية
اسم | ماركة | اسم | ماركة |
PLC | الألمانية سيمنز | ثلاثي | طيران تايوان |
جهاز كهربائي منخفض الجهد | الألمانية سيمنز | اسطوانة | طيران تايوان |
أجهزة السيارات | فوجي اليابان | صمام الملف اللولبي | طيران تايوان |
سائق مؤازر | فوجي اليابان | تبديل الطاقة | تايوان تميل |
تناوب | اليابان أومرون | شاشة لمس | WEINVIEW تايوان |
المستشعر | السيارات الكورية | يرشد | تايوان TBI |
آلة غسيل وتنظيف الزجاج العمودي لصناعة السيارات
1. نظرة عامة على آلة غسيل وتجفيف الزجاج العمودي الأوتوماتيكية
تستخدم غسالات الزجاج المسطح في صناعة السيارات لتنظيف الزجاج لمعالجة الزجاج المزدوج.يمكن للغسالة والغسالة الرأسية الأوتوماتيكية أداء الوظائف التالية: التنظيف المسبق ، التنظيف والتجفيف للزجاج المسطح والمنخفض.في الانتاج.تتميز غسالات الزجاج بالحجم الصغير والكفاءة العالية والأداء العالي والصيانة المريحة.
2. ميزة من آلة غسل الزجاج• يمكنك غسل الزجاج المنخفض باستخدام 3 أزواج من الفرشاة الناعمة ذات الشعر الناعم 0.1 مم
• التنظيف المسبق (اختياري)
• يمكن لسكين الهواء تعديل عرض سكين الهواء تلقائيًا وفقًا للسمك.
• السكين الهوائي الجديد يستخدم مقطعًا من الألومنيوم (Duckville Air Knife) ويتم تعديل حجم مخرج الهواء بواسطة منقار البط المصنوع من الألومنيوم.هذا يقلل من عدد مسامير الضبط ، ويمنع فك كل برغي ، ويتجنب رنين سكين الهواء.
• نظام كاتم الصوت الأوروبي
• صندوق التشغيل المزود بشاشة عرض سرعة التنظيف يمكنه عرض سرعة التنظيف بدقة (8-10 م).• التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، نظام تزويد المياه
• مادة الستانلس ستيل
3. الملامح الرئيسية لغسالة الزجاج العمودية
4. التقنية معلمات آلة تنظيف وتجفيف الزجاج العمودية
مزود الطاقة | الجهد (V) | 380 |
التردد (هرتز) | 50 | |
القوة الرئيسية | كيلوواط | ≈35 |
سرعة الغسيل | م / دقيقة | 1 ~ 7 |
السرعة القصوى القصوى | م / دقيقة | 10 |
حجم الزجاج الأدنى | مم | 450 × 280 |
ماكس حجم الزجاج | مم | 2500 × 4000 |
سماكة الزجاج | مم | 3 ~ 15 |
ارتفاع الأسطوانة | مم | 500 ± 20 |
الوزن الكلي | كلغ | ≈ 3500 |
5. تفصيل تلقائيآلة غسيل الزجاج
مقدمة من LIJIANG GLASS
تطبيق
يتكون خط معالجة الزجاج المزدوج الزجاج (مع تعبئة الغاز) من أربعة أقسام ، قسم النقل ، قسم الغسيل ، قسم الفحص وقسم الكبس (إجمالي 7 أجزاء).إنها تستخدم تقنية متقدمة لصنع DGU عالي الجودة ومتنوع تلقائيًا ، مثل الزجاج المزدوج والزجاج الثلاثي والزجاج Low-e والزجاج المشكل والزجاج المتدرج.ما هو أكثر ، خط IG الجديد الذي يمكنه ملء قطعتين من الزجاج المزدوج في نفس الوقت.
نموذج | الحجم الأدنى | اقصى حجم | زجاج منخفض | زجاج الخطوة | زجاج ثلاثي | تعبئة الغاز (G) |
LJBZ1825 | 300 * 500 | 1800 * 2500 | √ | √ | √ | √ |
LJBZ2025 | 300 * 500 | 2000 * 2500 | √ | √ | √ | √ |
LJBZ2230 | 300 * 500 | 2200 * 3000 | √ | √ | √ | √ |
LJBZ2530 | 300 * 500 | 2500 * 3500 | √ | √ | √ | √ |
وظائف الزجاج المنخفض / الزجاج التدريجي / الزجاج الثلاثي / الزجاج المشكل / وظائف تعبئة الغاز اختيارية.ويمكن أن يملأ حجم خط LJBZ2535G IG بغاز تعبئة الغاز في الزجاج الأقصى 2500 * 3200 مم ، وليس 2500 * 3500 مم.
المعلمة داتاس
1. اسم الإنتاج: خط معالجة الزجاج العازل مع لوحة الضغط وغاز التعبئة
2. الموديل: LJBZ2535G
3. مكان المنشأ: جينان ، الصين
4. سمك الزجاج: 3 - 15 مم
5. سماكة الزجاج العازل: 60mm
6. سرعة غسيل الزجاج: 2 - 10 م / دقيقة
7. سرعة ناقل الزجاج: 48m / min
8. فرش الغسيل: 3 أزواج من الفرشاة الناعمة
9. مواد الغسالة: ستانلس ستيل
10. الوظيفة: صنع DGU / زجاج الخطوة / زجاج الشكل / زجاج ثلاثي / تعبئة غاز الأرجون
11. حجم الزجاج ماكس: 2500 * 3500 مم
12. الحجم الأقصى للزجاج لملء الغاز: 2500 * 3200 مم
13. الضمان: 12 شهر
14. اللون: أزرق (أبيض ناصع) ، يمكن كوستوميريزيد العديد من الألوان
15. الطول: 23.5 م
16. الاتجاه: من اليمين إلى اليسار
17. زجاج على شكل: جانب واحد يجب أن يكون مستقيم
18. الحد الأدنى لحجم الزجاج: 450 * 280 مم
19. الارتفاع (بكرات على الأرض): 520 مم
20. الزجاج المسطح: الزجاج الصغير بالداخل أو بالخارج
الخصائص الرئيسية
