تفاصيل المنتج:
|
Brand name: | Insulating Glass Processing Line with argon gas filling | ماركة: | زجاج ليجيانغ |
---|---|---|---|
أقصى حجم زجاجي لملء الغاز: | 2500 مم * 3200 مم | سماكة الزجاج: | 3-15 مم (3-30 مم) |
سمك IG: | 60 ملم | مادة: | ستانلس ستيل |
قيمة الغاز: | > 95٪ | طول: | 23.5 مترا |
تسليط الضوء: | خط إنتاج الزجاج المزدوج الأوتوماتيكي,خط إنتاج الزجاج المزدوج 60 مم,خط إنتاج الزجاج المزدوج بغاز الأرجون |
جودة عالية وسعر جيد خط إنتاج زجاج مزدوج آلي مملوء بغاز الأرجون
إدخال خط معالجة الزجاج العائم بالهواء العمودي مع تعبئة الغاز
تستخدم تقنية تعويم الهواء لنقل الزجاج ، ومنع تلوثه بالعجلات وترك أثر لتحسين الجودة العالية لإنتاج IG.هذا الخط من سبعة أقسام.
01 قسم التحويل ؛
02 غسالة.
03 قسم التفريغ.
04 قسم الفحص والتركيب.
05 قسم التحويل.
06 قسم الصحافة والتعبئة ؛
07 قسم التفريغ.
الميزة الأساسية:
• يمكن ضغط الزجاج العازل الطويل للغاية (2500 مم * 3500 مم) مرتين
• استخدم سير ناقل لنقل الزجاج واضغط على الزجاج باستخدام محرك سيرفو
• يمكن فتح لوحة الضغط لسهولة الصيانة
• لوحة ضغط قابلة للتعديل لضمان عمر خدمة طويل الأمد
• يملأ بغاز الأرجون تلقائيًا للحصول على تأثير مانع للتسرب ومحتوى مرتفع من الأرجون
• ضبط المنطقة لملء أحجام مختلفة من الزجاج بطريقة متابعة الختم يقلل من فقد الأرجون.
• يمكنك ضبط قيمة الغاز وعرض عملية ملء شاشة اللمس بالغاز
• حساس للتفاعل السريع للتحكم الدائم في عملية تعبئة الغاز
• يمكن أن يصل تركيز الغاز إلى 90٪ أو أعلى
• لا حاجة لعمل ثقوب في إطار المباعد
• الغاز القياسي هو غاز الأرجون
07 قسم التفريغ
• زجاج التخزين
• يمكن توصيله بآلة الختم
معلومات تقنية
الأعلى.حجم الزجاج | 2500 مم * 3500 مم |
أقصى حجم زجاجي لملء الغاز | 2500 مم * 3200 مم |
دقيقة.حجم الزجاج | 280 مم * 450 مم |
سماكة الزجاج | 3-15 ملم |
سماكة الزجاج العازل | 60 ملم |
سرعة غسيل الزجاج | 2-10 م / دقيقة |
سرعة ناقل الزجاج | 45 م / دقيقة |
فرش الغسيل | 3 أزواج من الفرشاة الناعمة |
إمدادات المياه | استهلاك الماء: 0.5 طن / ساعة الموصلية: 40 ميكرو ثانية / سم |
مزود الهواء | التدفق: 1 متر مكعب / دقيقة |
ضغط جوي | ≥0.8 ميجا باسكال |
إجمالي الطاقة | 3P 380 فولت 50 هرتز |
البعد | 23500 * 3500 * 3700 مم |
وزن | 6500 كجم |
الأحجام الأخرى لخط معالجة الزجاج العازل للهواء العمودي مع تعبئة الغاز:
العوامل | وحدة | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
مزود الطاقة | 380V 50Hz 3P | |||
إجمالي الطاقة | كيلوواط | 41 | 44.5 | 51.5 |
سرعة الغسيل | م / دقيقة | 2 ~ 10 | ||
سرعة العمل القصوى | م / دقيقة | 45 | ||
الحد الأدنى لحجم الزجاج | مم | 450 * 280 | ||
الحجم الأقصى للزجاج | مم | 2000 * 2500 2000x3000 (ضغط مرتين) |
2500 * 3200 2500 * 3500 (ضغط مرتين) 2500x4500 (ضغط مرتين ، أضف مصاصات) |
|
سماكة الزجاج المسطح | مم | 3 ~ 15 (3-30) | ||
فرش الغسيل | قطع | 6 | ||
أقصى سمك للزجاج العازل | مم | 60 | ||
إجمالي استهلاك الغاز | لتر / دقيقة | 1200 | ||
ارتفاع لفة الناقل | مم | 520 | ||
البعد | L * W * H (مم) | 19500 * 3500 * 3200 | 23500 * 3500 * 3700 | 27000 * 3500 * 3700 |
وظائف اختيارية لـ خط معالجة الزجاج العازل للهواء العمودي مع تعبئة الغاز :
• زجاج متدرج بحواف اختيارية (L: 100mm W: 50mm)
• زجاج على شكل
• الغسالة المسبقة
تفاصيل تلقائيخط معالجة الزجاج العازل للهواء العمودي
01 نقل الجزء
آلية الكشف عن الطلاء ، الكشف التلقائي عن فيلم Low-e غير المتصل

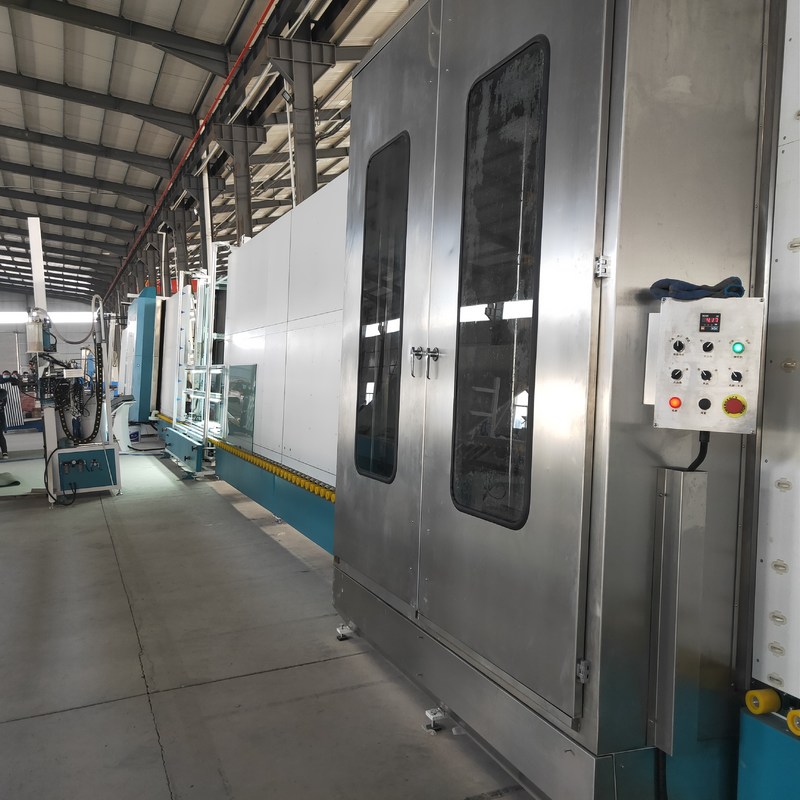

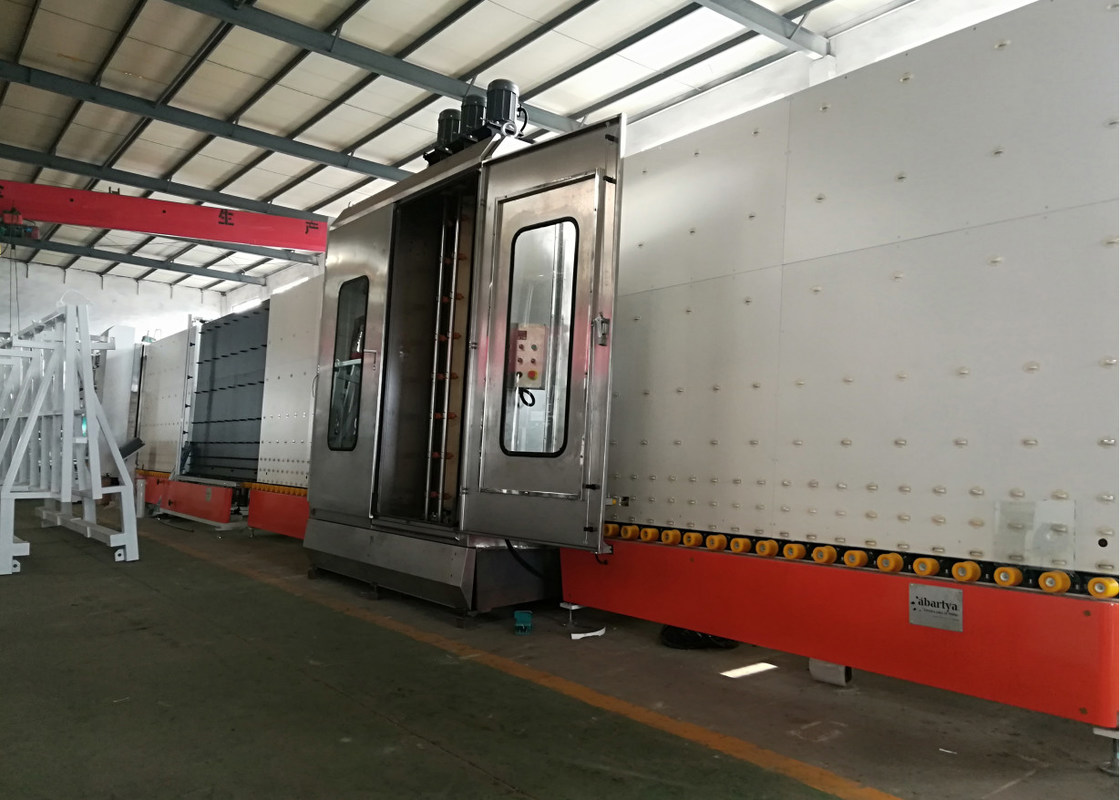

02 غسل آلة
• يمكنك غسل الزجاج المنخفض باستخدام 6 فرش ناعمة من شعر ناعم 0.1 مم
• السكين الهوائي الجديد يستخدم مقطعًا من الألومنيوم (Duckville Air Knife) ويتم تعديل حجم مخرج الهواء بواسطة منقار البط المصنوع من الألومنيوم.هذا يقلل من عدد مسامير الضبط ، ويمنع فك كل برغي ، ويتجنب رنين سكين الهواء.
• يمكن لسكين الهواء تعديل عرض سكين الهواء تلقائيًا وفقًا للسمك.
• يمكن لصندوق التشغيل المزود بشاشة عرض سرعة التنظيف أن يعرض بدقة سرعة التنظيف (8-10 م).
• التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، نظام تزويد المياه
• نظام كاتم الصوت الأوروبي
• مادة الستانلس ستيل
03 قسم التفريغ
• زجاج التخزين
04 قسم الفحص والتركيب
الهيكل الجديد لـ هذه يتم تغيير القسم إلى هيكل رفع شعاع مضمن (شعاع مزدوج).من السهل فحص ومسح الزجاج
05 قسم التحويل
• قياس آلي لسماكة الزجاج.يمكن استخدامه وفقًا للاحتياجات الفعلية عند العمل.
06 قسم الكي والتعبئة
منتج آخر من زجاج LIJIANG
ماكينة إزالة الحواف العمودية ماكينة تجليخ الزجاج مع محرك سيرفو
يستخدم LJDM2545 Smart Vertical Edge Remover لإزالة غشاء حافة الزجاج المنخفض.يعتمد مزيل حواف الزجاج على طريقة التحكم المؤازرة المستوردة ويقوم بتحديد المواقع بدقة مع التشغيل السلس.أحجار شحذ عالية الجودة متينة ويمكن أن تنتج أحجار شحذ نظيفة وجميلة.يمكن ضبط المسافة كهربائيًا في حدود 10 إلى 150 ملم.
يعتبر زجاج Low-E ، المعروف أيضًا باسم الزجاج منخفض الانبعاثية ، نوعًا من منتجات الأفلام التي يتكون فيها سطح الزجاج من معدن متعدد الطبقات أو مركب آخر.بالمقارنة مع الزجاج العادي والزجاج التقليدي المطلي بالسيراميك ، فإن الطلاء يتميز بالعزل الممتاز ونقل الضوء.
أنواع الزجاج Low-e:
زجاج منخفض الانبعاث الفضي
عادةً ما يحتوي الزجاج المطلي بالفضة المنخفضة الانبعاث المنخفض على طبقة وظيفية واحدة فقط (طبقة فضية).بالإضافة إلى الطبقات المعدنية والمركبة الأخرى ، يصل إجمالي عدد طبقات الطلاء إلى 5.
زجاج مزدوج Low-E glass
يحتوي الزجاج المطلي بالفضة المزدوجة Low-E على طبقتين وظيفيتين (طبقة فضية) ، بالإضافة إلى طبقات معدنية وطبقات مركبة أخرى ، ويصل العدد الإجمالي لطبقات الطلاء إلى تسعة.ومع ذلك ، فإن التحكم الفني في عملية الزجاج المزدوج Low-E يعد أكثر صعوبة.من الفضة المفردة.
السمة الرئيسية لآلة حذف الأفلام Low-E:
تحتوي آلة إزالة حواف الزجاج العمودي Low-E على 3 أقسام: قسم تحميل الزجاج ، قسم الحذف وقسم تفريغ الزجاج.آلة حذف الأفلام Low-E لديها 4 أنواع من الاتجاهات المختلفة.Low-e و Low-e glass عبر الإنترنت.
يمكن لآلة حذف حواف الأغشية المنخفضة الإلكترونية العمودية أن تحذف فيلم Low-e المزدوج أو الثلاثي.
المقياس التقني:
الأعلى.حجم معالجة الزجاج | 2500 * 4500 مم |
دقيقة.حجم معالجة الزجاج | 400 * 280 مم |
سماكة الزجاج | 3-15 ملم |
قطر عجلة الطحن | 200 ملم |
ارتفاع الناقل | 500 ملم |
عرض حذف الحافة | 10-50 ملم |
سرعة انتقال | 29 م / دقيقة |
سرعة حذف الحواف | 2-29 م / دقيقة |
عرض عجلة جلخ | 10/12/15 ملم |
سماكة الزجاج | 3 - 15 ملم |
سرعة طحن عجلة | 0 ~ 3000r / دقيقة |
إجمالي استهلاك الهواء | 100 لتر / دقيقة |
ضغط جوي | ≥0.8 ميجا باسكال |
إجمالي الطاقة | 3P 380V 50Hz 15KW |
البعد | الأبعاد: 9700 × 2500 × 3400 مم |
الوزن الكلي | 3700 كجم |
المعلمات الكهربائية
اسم | الأصل | ماركة |
أجهزة السيارات | تايوان | تيدا |
PLC | تايوان | تيدا |
مكون هوائي | تايوان | أيرتاك |
كهرباء ضغط منخفض | ألمانيا | سيمنز |
قاطع دائرة | ألمانيا | سيمنز |
مفتاح الاستشعار | كوريا | الأوتوماتيكية |
مفتاح الاقتراب | كوريا | الأوتوماتيكية |
جهاز محدد | تايوان | ينزع |
موصل | ألمانيا | سيمنز |
تحويل التردد | فرنسا | شنايدر |
الزر الرئيسي | فرنسا | شنايدر |
تتابع وسيط | اليابان | أومرون |
