تفاصيل المنتج:
|
اسم المنتج: | خط معالجة الزجاج العازل بالهواء العازل Vertica | الجهد االكهربى: | 380V 50Hz 3P |
---|---|---|---|
سرعة الغسيل: | 2-10 م / دقيقة | سرعة العمل القصوى: | 45 م / دقيقة |
سماكة الزجاج المسطح: | 3-15 ملم | فرش الغسيل: | 6 قطع |
تسليط الضوء: | خط إنتاج الزجاج المعزول المزدوج,خط إنتاج الزجاج المعزول الجامبو,3300 * 7000 مم خط إنتاج الزجاج |

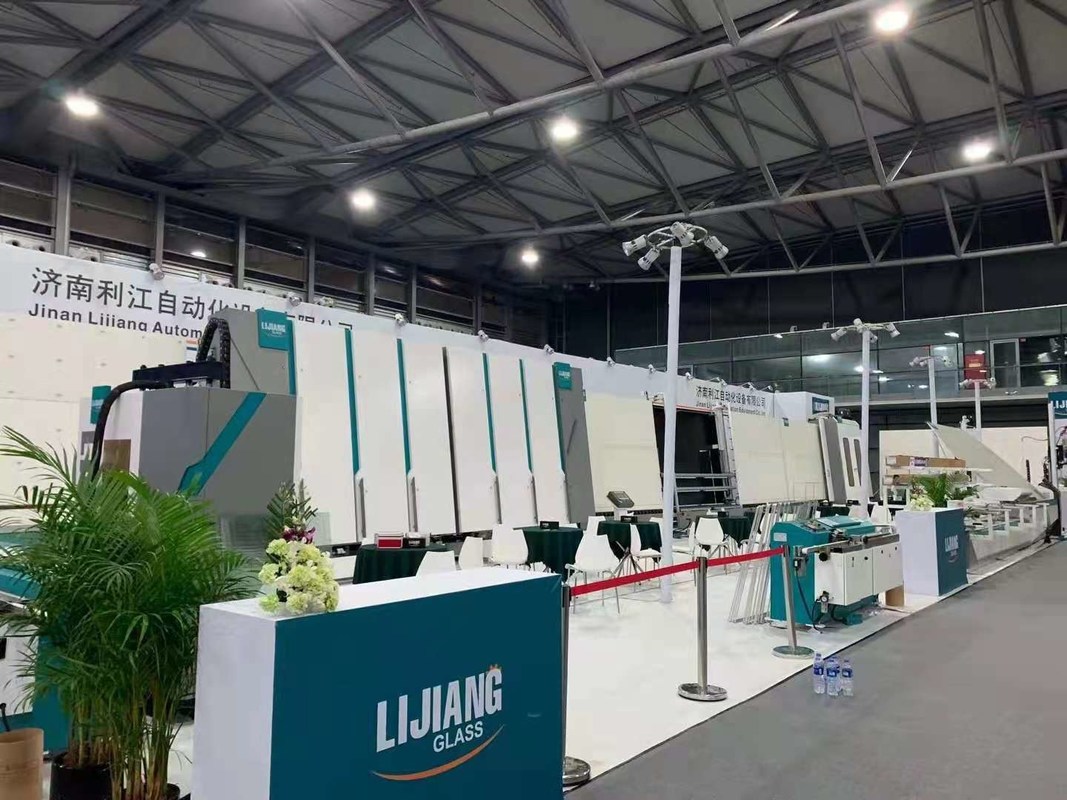

خط إنتاج الزجاج العازل بالزجاج المزدوج حجم جامبو 3300 * 7000 مم لمعالجة الزجاج العازل
السمة الرئيسية لخط معالجة الزجاج المعزول بالزجاج المزدوج
● نظام التحكم في ألمانيا Siemens PLC ، واجهة شاشة تعمل باللمس
● تحديد تلقائي للزجاج المطلي والمنخفض الانبعاث
● يمكن لثلاثة أزواج من الفرشاة الناعمة غسل زجاج Low-E عبر الإنترنت وغير متصل
● الغسالة تستخدم مادة SS وجهاز مقاوم للماء
● لوح ضغط قابل للتعديل للحفاظ على سطح اللوحة المستقيم
● وضع توصيل قابس الطيران
● خزان مياه مع تحكم أوتوماتيكي في درجة الحرارة ونظام غسيل مائي
● نظام تدفئة الهواء
● الإعداد التلقائي لبدء وإيقاف مروحة الهواء
● نظام الحد من الضوضاء
● قابلة للتطبيق لإنتاج IG ثلاثي وشكل IG
● عرض على الإنترنت لسرعة الغسيل
● العمل المتقطع الذكي ، توفير الطاقة
خيارات خط الزجاج العازل المملوء بالغاز المزدوج بحجم جامبو الأوتوماتيكي
1. قبل الغسيل
2 تحديد المواقع بدقة تلقائيًا لثلاث أو أربع خطوات جانبية IG
3.يمكن للتعبئة التلقائية للغاز أن تحدد قيمة الغاز وتعرض معالجة الملء عبر الإنترنت بتركيز غاز عالٍ
1. ما هو خط IG؟
أنواع خط IG بدون ملء الأرجون مع تعبئة غاز الأرجون.هناك أيضًا خطان خاصان من خطوط IG ، خط IG عائم بالهواء وخط IG فائق السرعة (غسيل وضغط وحدتي IG معًا).
خط IG يسمى خط معالجة الزجاج العازل ، ويشمل غسالة الزجاج وتركيب إطار المباعد وآلة ضغط الزجاج.لدينا عادة 2000 * 2500 ، 2500 * 3500 ، 2500 * 4000 ، 2500 * 4500 و 3300 * 7000 IG line.
2. ماذا تفعل شركتنا؟
LIJIANG GLASS هي الشركة المصنعة في مدينة جينان ، الصين منذ عام 2012.نصنع خط IG ، وروبوت ختم الزجاج العازل ، وآلة ثني المباعد ، وآلة بثق البوتيل وآلة ملء المجفف وما إلى ذلك ، وآلات بورفيد لجميع أنحاء العالم مع خدمة ما بعد البيع.
3. كيف تقدم خدمة ما بعد البيع؟
بالنسبة للهند والسوق في الهند ، لدينا مهندسان هنديان ، يمكنهما تقديم الخدمة في الوقت المناسب.
بالنسبة لسوق أمريكا الجنوبية ، لدينا مهندس واحد لتقديم الخدمة.
بالنسبة للسوق الأخرى ، لدينا فريق مهندس يتمتع بخبرة تتراوح من 10 إلى 20 عامًا ، وسوف يذهبون إلى مصنع العملاء الأجانب لتثبيت الماكينة وتدريب العمال وتقديم خدمة ما بعد البيع في الوقت المناسب.
منذ فيروس العالم كله ، يقتصر مهندسينا على العديد من البلدان في العالم.لذلك نحن نقدم خدمة التثبيت والتدريب على العمل عبر الإنترنت بواسطة Wechat و Whatsapp وما إلى ذلك.بمجرد أن يصبح العالم مناسبًا بشكل أفضل ، سيذهب مهندسنا لفحص أجهزتنا مرة أخرى.
4. كيفية تعبئة خط الإنتاج؟
تحتاج مجموعة واحدة من خط IG عادةً إلى حاويتين عند الشحن إلى بلد أجنبي ، قطعتان من حاويات 40HQ.
تفاصيل خط إنتاج الزجاج العازل الأوتوماتيكي:
• يتكون خط إنتاج الزجاج العازل العمودي من 7 أقسام:
01 قسم النقل ؛
02 غسالة
03 قسم التفريغ.
04 قسم الفحص والتركيب.
05 قسم النقل ؛
06 قسم الضغط والتعبئة.
07 قسم التفريغ.
• 01 نقل الجزء
آلية الكشف عن الطلاء ، الكشف التلقائي عن فيلم Low-e غير المتصل
• 02 غسل آلة
الميزة الأساسية:
• باستخدام 6 قطع من الفرشاة الناعمة مع شعر ناعم 0.1 مم ، يمكن غسل الزجاج المنخفض
• سكين هوائي جديد يستخدم مقطعًا من الألومنيوم (سكين منقار البط الهوائي) ، ويتم تعديل حجم مخرج الهواء بواسطة منقار البط المصنوع من الألومنيوم.يمكن أن يقلل ذلك من عدد مسامير الضبط ، والتأكد من أن كل برغي ليس مفكوكًا ، وتجنب صدى سكين الهواء.
• يمكن لسكين الهواء تعديل عرض سكين الهواء تلقائيًا وفقًا للسمك
• صندوق التشغيل المزود بشاشة عرض سرعة الغسيل يمكنه عرض سرعة الغسيل بدقة (8-10 م)
• التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، نظام تجديد المياه
• نظام كاتم الصوت الأوروبي
• مادة الستانلس ستيل
• 03 قسم التفريغ
• زجاج التخزين
• 04 قسم الفحص والتركيب
تم تغيير الهيكل الجديد لهذا القسم إلى هيكل رفع شعاع مضمن (شعاع مزدوج).من السهل فحص ومسح الزجاج.
• 05 قسم التحويل
• قياس آلي لسماكة الزجاج.يمكن استخدامه وفقًا للاحتياجات الفعلية عند العمل.
• 06 قسم الكي والتعبئة
الميزة الأساسية:
• زجاج فائق الطول يمكن ضغطه مرتين
• يعتمد الحزام الناقل لنقل الزجاج ، واستخدام محرك سيرفو للضغط على الزجاج
• يمكن فتح لوحة الضغط لتسهيل الصيانة
• لوح ضغط بهيكل قابل للتعديل لضمان عمر خدمة طويل الأمد
• 07 قسم التفريغ
• زجاج التخزين
• يمكن توصيله بآلة الختم
معلمة عمودي تلقائي خط إنتاج الزجاج المعزول
وحدة | LJBZ3370 | |
الجهد االكهربى | 380 فولت 50 هرتز | |
إجمالي الطاقة | كيلوواط | 54.5 |
سرعة الغسيل | م / دقيقة | 2-10 |
سرعة العمل القصوى | م / دقيقة | 45 |
الحد الأدنى لحجم الزجاج | مم | 450 * 280 |
حجم الزجاج الأقصى | مم | 3300 * 7000 3000 * 3000 (ضغط مزدوج) |
سماكة الزجاج المسطح | مم | 3-30 |
فرش الغسيل | قطع | 6 |
أقصى سمك للزجاج العازل | مم | 80 |
إجمالي استهلاك الغاز | لتر / دقيقة | 1500 |
ارتفاع لفة الناقل | مم | 520 |
البعد (L * W * H) | مم | 47200 * 3500 * 4500 |
المعلمات الكهربائية
اسم | الأصل | ماركة |
PLC | ألمانيا | سيمنز |
الأجهزة الكهربائية ذات الجهد المنخفض | ألمانيا | سيمنز |
تحويل التردد | ألمانيا | سيمنز |
محرك سيرفو للزجاج المتدرج | اليابان | فوجي |
مفتاح كهروضوئي | ألمانيا | مرض |
التبديل الجزئي | تايوان | ينزع |
زر ومؤشر ضوئي | فرنسا | شنايدر |
شاشة لمس | تايوان | وينفيو |
تتابع وسيط | اليابان | أومرون |
فرشاة المحرك | الصين | تشينغوا |
مضخة مياه | الصين | LINGXIAO |
يرشد | تايوان | هيوين |
مكونات تعمل بالهواء المضغوط | تايوان | ايرتك |
صور خط إنتاج الزجاج العازل الأوتوماتيكي
إنتاج ذات صلة من LIJIANG GLASS
آلة بوتيل أوتوماتيكية مع معدات طارد بوتيل البوتيل بالذوبان الساخن CE لمعالجة العزل
آلة بثق البوليل الأوتوماتيكية بجودة عالية
تطبيق
نظام التحكم PLC ، واجهة شاشة تعمل باللمس
اضبط كمية الغراء تلقائيًا وفقًا لسرعات مختلفة
تحديد عرض شريط الألومنيوم تلقائيًا ، وبالتالي يمكن ضبط كمامة الغراء تلقائيًا.
يستخدم نظام سيستيرم الهيدروليكي مكونات ألمانية للتأكد من أن الغراء متجانس وممتلئ
تسخين سريع ، تحسين كفاءة العمل
مع وظيفة التسخين المسبق
مع وظيفة العادم والنفخ ، تحسن جودة الطلاء وتقطع وقتًا لتغذية الغراء
سرعة الطلاء بسرعة ، يمكن أن تصل إلى 47 م / دقيقة
ضغط الضغط: 10-18 ميجا باسكال
درجة الحرارة: 110-140 درجة مئوية
عرض فاصل الألومنيوم: 6A-27A
السرعة: 5-47 م / دقيقة
قطر اسطوانة البوتيل: 200 مم
إمداد الهواء: 0.4 درجة / دقيقة
ضغط الهواء: > 0.6Mpa
إجمالي الطاقة: 380V ، 5.7KW ، 50HZ
البعد: 2800 * 700 * 900 مم
الوزن: 650 كجم
المعلمات التقنية لـآلة الطارد بالذوبان الساخن الأوتوماتيكية
ضغط الضغط | 10-18 ميجا باسكال |
درجة حرارة | 110 ~ 140 ℃ |
سمك الغراء | 0.3-0.5 مم |
عرض الغراء | 3.5 ملم |
عرض فاصل الألومنيوم | 5.5-26.5 ملم |
سرعة | 0-47 م / دقيقة |
قطر اسطوانة البوتيل | 200 ملم |
مزود الهواء | 0.4m³ / دقيقة |
ضغط جوي | ≥0.6 ميجا باسكال |
إجمالي الطاقة | 380 فولت ، 5.7 كيلو واط ، 50 هرتز |
البعد | 2800 × 700 × 900 مم (الطول × العرض × الارتفاع) |
وزن | 750 كجم |
تفاصيل معدات آلة الزجاج العازل الطارد البوتيل الأوتوماتيكية
قطع غيار سيمنز ألمانيا
آلة بثق بوتيل تستخدم العلامة التجارية الألمانية Siemens PLC ، أداء مستقر.
شاشة تعمل باللمس KINCO
استخدم تشغيل شاشة toubh ، تجربة بسيطة ، واجهة واضحة ، عملية بسيطة ، شاشة لمس ذكية ، برمجة محدثة.
ألمانيا لديها صمام
آلة بثق البوتيل عالية السرعة تعتمد صمام Harvey الألماني ، أداء أكثر استقرارًا.
نظام إنذار
اعتماد نظام إنذار آليًا ، مع التذكير بإضافة مادة البيوتيل.
اسطوانة الغراء
تعتمد الأسطوانة المطاطية على هيكل السحب ، وهو مناسب لتغيير البيوتيل.
ألمانيا اسطوانة ماكس
يعتمد نظام الشحن الفائق أسطوانة هوائية وهيدروليكية شهيرة ، ويتحكم في ضغط الزيت بقوة.
اضبط وضع الغراء تلقائيًا وفقًا لتغيير السرعة
يعد ضبط ارتفاع الحزمة مناسبًا وفعالًا لحل مشكلة الخط الأبيض
منتج آخر من زجاج LIJIANG
آلة ثني المباعد بقضبان ألومنيوم وقضبان دافئة
تطبيق
يتم استخدام آلة ثني المباعد الأوتوماتيكية الكاملة لصنع إطارات (أو مواد أخرى) للزجاج العازل ، والتي تحل محل تقنية التصنيع التقليدية.يمكن لماكينة ثني المباعد الأوتوماتيكية مع قضبان الألمنيوم وقضبان دافئة أن تصنع مجموعة متنوعة من إطارات الألومنيوم المضلعة المحدبة بشريط ألمنيوم واحد في وقت واحد.آلة الثني متاحة لثني قضبان الألمنيوم ، وقضبان الفولاذ المقاوم للصدأ ، والقضبان الدافئة و Thermex وما إلى ذلك.أيضًا على آلة الانحناء ، تحتوي أيضًا على كود الطباعة ، ملصق الطباعة ، ثقوب الحفر و USB ، يد الآلة لدعم الإطار الكبير
تفاصيل المعدات
التكنولوجيا الرائدة
معلومات تقنية
حجم الانحناء الأقصى | 2000 مم * 2000 مم (2500 مم * 2500 مم) |
الحد الأدنى لحجم الانحناء | 250 مم * 200 مم |
عرض فاصل الألومنيوم | 5.5-27 ملم |
خطأ الأبعاد | ± 0.5 مم |
خطأ الزاوية | ± 1º |
سرعة المعالجة | ≤26 ثانية |
مزود الهواء | ≥0.65 ميجا باسكال |
إجمالي الطاقة | تيار متردد 220/380 فولت 50 هرتز 2.5 كيلو واط |
البعد | 10500 مم * 2200 مم * 2600 مم |
المعلمات الكهربائية
اسم | ماركة | اسم | ماركة |
PLC | الألمانية سيمنز | ثلاثي | طيران تايوان |
جهاز كهربائي منخفض الجهد | الألمانية سيمنز | اسطوانة | طيران تايوان |
أجهزة السيارات | فوجي اليابان | صمام الملف اللولبي | طيران تايوان |
سائق مؤازر | فوجي اليابان | تبديل الطاقة | تايوان تميل |
تناوب | اليابان أومرون | شاشة لمس | WEINVIEW تايوان |
المستشعر | السيارات الكورية | يرشد | تايوان TBI |
آلة غسيل وتنظيف الزجاج العمودي لصناعة السيارات
1. نظرة عامة على آلة غسيل وتجفيف الزجاج العمودي الأوتوماتيكية
تستخدم آلة غسيل الزجاج المسطح لصناعة السيارات لغسيل الزجاج لمعالجة الزجاج المزدوج.غسيل وتنظيف رأسي تلقائي يمكن للآلة أن تكمل الوظائف التالية: التنظيف المسبق ، التنظيف والتجفيف للزجاج المسطح والزجاج المنخفض ، وهي في إنتاج الزجاج العازل من الألمنيوم.تتميز غسالة الزجاج بمزايا مساحة الاحتلال الصغيرة ، والكفاءة العالية ، والأداء الموثوق به ، والصيانة المريحة.
2. ميزة من آلة غسل الزجاج
• باستخدام 3 أزواج من الفرشاة الناعمة ذات الشعر الناعم 0.1 مم ، يمكن غسل الزجاج المنخفض
• الغسيل المسبق (اختياري)
• يمكن لسكين الهواء تعديل عرض سكين الهواء تلقائيًا وفقًا للسمك
• سكين هوائي جديد يستخدم مقطعًا من الألومنيوم (سكين منقار البط الهوائي) ، ويتم تعديل حجم مخرج الهواء بواسطة منقار البط المصنوع من الألومنيوم.يمكن أن يقلل ذلك من عدد مسامير الضبط ، والتأكد من أن كل برغي ليس مفكوكًا ، وتجنب صدى سكين الهواء.
• نظام كاتم الصوت الأوروبي
• صندوق التشغيل مع عرض سرعة الغسيل ، يمكنه عرض سرعة الغسيل بدقة (8-10 م) • التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، ونظام تجديد المياه
• مادة الستانلس ستيل
3. السمة الرئيسية لغسالة الزجاج العمودية
4. التقنية معلمات آلة تنظيف وتجفيف الزجاج العمودية
مزود الطاقة | الجهد (V) | 380 |
التردد (هرتز) | 50 | |
القوة الرئيسية | كيلوواط | ≈35 |
سرعة الغسيل | م / دقيقة | 1 ~ 7 |
السرعة القصوى القصوى | م / دقيقة | 10 |
حجم الزجاج الأدنى | مم | 450 × 280 |
ماكس حجم الزجاج | مم | 2500 × 4000 |
سماكة الزجاج | مم | 3 ~ 15 |
ارتفاع الأسطوانة | مم | 500 ± 20 |
الوزن الكلي | كلغ | ≈ 3500 |
5. تفصيل تلقائيآلة غسيل الزجاج
مقدمة من LIJIANG GLASS
تطبيق
يتكون خط معالجة الزجاج المزدوج الزجاج (مع تعبئة الغاز) من أربعة أقسام ، قسم النقل ، قسم الغسيل ، قسم الفحص وقسم الكبس (إجمالي 7 أجزاء).إنها تستخدم تقنية متقدمة لصنع DGU عالي الجودة ومتنوع تلقائيًا ، مثل الزجاج المزدوج والزجاج الثلاثي والزجاج Low-e والزجاج المشكل والزجاج المتدرج.ما هو أكثر ، خط IG الجديد الذي يمكنه ملء قطعتين من الزجاج المزدوج في نفس الوقت.
نموذج | الحجم الأدنى | اقصى حجم | زجاج منخفض | زجاج الخطوة | زجاج ثلاثي | تعبئة الغاز (G) |
LJBZ1825 | 300 * 500 | 1800 * 2500 | √ | √ | √ | √ |
LJBZ2025 | 300 * 500 | 2000 * 2500 | √ | √ | √ | √ |
LJBZ2230 | 300 * 500 | 2200 * 3000 | √ | √ | √ | √ |
LJBZ2530 | 300 * 500 | 2500 * 3500 | √ | √ | √ | √ |
وظائف الزجاج المنخفض / الزجاج التدريجي / الزجاج الثلاثي / الزجاج المشكل / وظائف تعبئة الغاز اختيارية.ويمكن أن يملأ حجم خط LJBZ2535G IG بغاز تعبئة الغاز في الزجاج الأقصى 2500 * 3200 مم ، وليس 2500 * 3500 مم.
المعلمة داتاس
1. اسم الإنتاج: خط معالجة الزجاج العازل مع لوحة الضغط وغاز التعبئة
2. الموديل: LJBZ2535G
3. مكان المنشأ: جينان ، الصين
4. سمك الزجاج: 3 - 15 مم
5. سماكة الزجاج العازل: 60mm
6. سرعة غسيل الزجاج: 2 - 10 م / دقيقة
7. سرعة ناقل الزجاج: 48m / min
8. فرش الغسيل: 3 أزواج من الفرشاة الناعمة
9. مواد الغسالة: ستانلس ستيل
10. الوظيفة: صنع DGU / زجاج الخطوة / زجاج الشكل / زجاج ثلاثي / تعبئة غاز الأرجون
11. حجم الزجاج ماكس: 2500 * 3500 مم
12. الحجم الأقصى للزجاج لملء الغاز: 2500 * 3200 مم
13. الضمان: 12 شهر
14. اللون: أزرق (أبيض ناصع) ، يمكن كوستوميريزيد العديد من الألوان
15. الطول: 23.5 م
16. الاتجاه: من اليمين إلى اليسار
17. زجاج على شكل: جانب واحد يجب أن يكون مستقيم
18. الحد الأدنى لحجم الزجاج: 450 * 280 مم
19. الارتفاع (بكرات على الأرض): 520 مم
20. الزجاج المسطح: الزجاج الصغير بالداخل أو بالخارج
الخصائص الرئيسية
