تفاصيل المنتج:
|
| إصدار الشهادات: | CE | اسم الإنتاج: | آلة ثني الألومنيوم والزجاج الأوتوماتيكية |
|---|---|---|---|
| الحجم الأقصى للمباعدة: | 1800 مم * 2000 مم （مرة واحدة） / 2500 * 4000 (مرتين) | آلة الانحناء دقيقة: | 150 * 300 ملم |
| أنواع الفواصل: | مساحة الألومنيوم / فاصل حافة دافئة | أجهزة السيارات: | محرك سيرفو |
| نوع الجهاز: | آلة الديكور | الاستخدام: | شريط فاصل الألومنيوم الانحناء ، ثني شريط فاصل الألومنيوم إلى الشكل المطلوب |
| عرض فاصل الألومنيوم: | 5.5-26.5 ملم | اتوماتیک: | تلقائي |
| تسليط الضوء: | 150 * 300mm فاصل شريط الانحناء آلة,26.5mm فاصل شريط الانحناء آلة,150 * 300mm آلة الانحناء الشخصي |
||

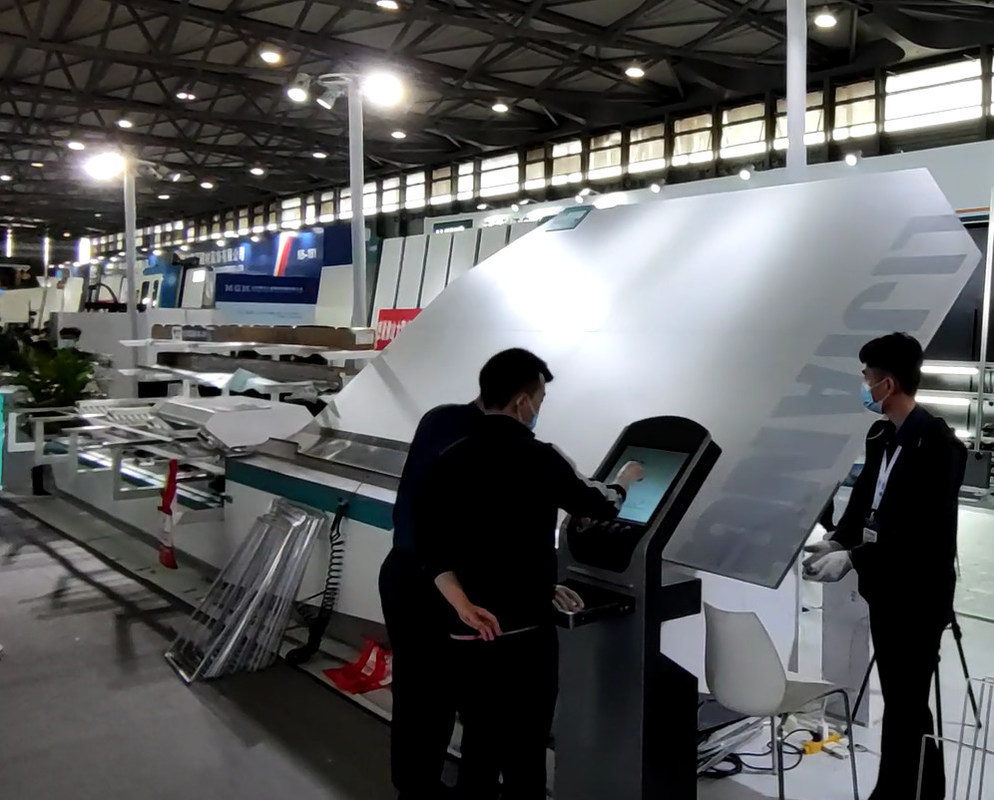

آلة ثني شريط الألمنيوم الأوتوماتيكية
نظرة عامة على إنتاج آلة ثني فاصل إطار الألمنيوم
يتم تصنيع الزجاج المعزول بواسطة زجاج عائم 2 قطعة أو أكثر مملوء بمجفف غاز الأرجون بإطار من الألومنيوم. ختم أولي (بوتيل) بين الزجاج العازل وإطار الألومنيوم ، ختم ثانوي (بولي كبريتيد أو هيكل).سوف يحمي الزجاج العازل الإشعاع بشكل فعال عند طلاء فيلم Low-E. آلة ثني فاصل إطار الألمنيوم الأوتوماتيكية هي عبارة عن معدات خاصة لتصنيع إطارات الألمنيوم من الزجاج المعزول ، والتي تحل محل تقنية التصنيع التقليدية.يمكن لماكينة ثني مباعد الألمنيوم الأوتوماتيكية أن تصنع مجموعة متنوعة من إطارات الألمنيوم المحدبة المتعددة الأضلاع بشريط ألومنيوم واحد في وقت واحد ، وبالتالي تقوية قوة إطار الألمنيوم ، مما يجعل تأثير الختم للزجاج العازل أفضل.
تفاصيل آلة ثني المباعد الأوتوماتيكية
1.تم إنشاء آلة ثني فاصل إطار الألومنيوم الأوتوماتيكية أربع مجموعات من وحدات تخزين الفواصل ،يمكن اختيار شريط الألمنيوم بأحجام متعددة حسب الرغبة.
2 اتصال مستمر أوتوماتيكيًا للفاصل ، قطع مباعد ، تجنب وصلة شريط الفاصل
3. الموصلات الثقيلة والراحة والسلامة للتركيب والتصحيح
4. اعتماد نظام تغذية التحكم Siemens 1200PLC مع سرعة العمل السريعة.يمكن تعديل حجم إطار المباعد بدقة 0.1 مم / م /
5. الفواصل المصنوعة من الألمنيوم متوفرة بمواصفات مختلفة وبأحجام تتراوح من 5.5 إلى 26.5 مم
6. لا يوجد موجه مادي ، موجه للنوم ، موجه خطأ ، موجه العمل ، معالجة رفض البيانات غير المعقولة والموجه
7.قطع غيار جميع الماكينات لها رموز معرف.
8.Suppprt إطار من الألومنيوم على شكل فن وإطار من الألومنيوم على شكل خاص
9.نظام التحكم في زاوية الانحناء CNC بدقة قابلة للتعديل تبلغ 0.1 درجة
10.يمكن لآلة الثني الفاصل الأوتوماتيكية أن تثني فاصل الألمنيوم / تكنوفورم / ألوبرو / سويس فولاذ / الفولاذ المقاوم للصدأ / ثيرميكس (اختياري)
11.USB وظيفة الإدخال ، يمكنه قراءة بيانات Excel مباشرة
12.طباعة وظيفة الملصق الورقي (اختياري) ، يمكن إزالتها بسهولة.
المقياس التقني آلة ثني إطار المباعد الأوتوماتيكية
|
الأعلى.حجم الانحناء
|
2000 مم * 2000 مم |
|
دقيقة.حجم الانحناء
|
250 مم * 180 مم |
|
عرض فاصل الألومنيوم
|
6 أ - 27 أ |
| رفوف الفواصل | 4 رفوف |
|
خطأ في حجم الفاصل
|
± 0.5 مم |
|
خطأ الزاوية
|
± 1 درجة |
|
سرعة المعالجة
|
<25 ثانية (1000 مم * 1000 مم) |
|
مزود الهواء
|
≥0.65 ميجا باسكال |
| الجهد االكهربى | 380V50Hz 3P |
| إجمالي الطاقة | 2.5 كيلو واط |
| البعد | 10500 مم * 2200 مم * 2600 مم |
الميزات الرئيسية لآلة ثني الألومنيوم
1.Automaticlly الانحناء والقطع تجنب الاتصال ، الاستدارة ، قطع تلقائي بعد الانحناء.
2 يمكن لآلة الثني ذات المباعد الأوتوماتيكية أن تصنع المثلث ، المستطيل ، التربيع الخماسي الموجب ، السداسي الإيجابي ، الشكل الدائري الخ
3.PLC التحكم ، شاشة تعمل باللمس عملية بسيطة. سيمنز 1200 نظام التحكم PLC مع سرعة العمل السريع
4.إيقاف الجهاز مؤقتًا وإعادة ضبطه للتعامل مع أعطال المعدات
5. أربع فتحات حزام المواد لأربعة مواصفات مختلفة من الفواصل.
6.آلة ثني إطار المباعد الأوتوماتيكية يمكنها ثني فاصل الألومنيوم ، الفولاذ المقاوم للصدأ السلس ، فاصل دافئ ، تجنب المسامير تلقائيًا أثناء الانحناء والقطع
7. إطار شكل الانحناء.استخدام جهاز العجلة الدائرية لثني إطار الدائرة أو الإطار بزوايا دائرية.الحد الأدنى R60 ، الحد الأقصى R150 ، أحجام المباعد: 5.5-26.5 مم).تتطلب أحجام مختلفة من قضبان الألومنيوم أدوات مختلفة الحجم
المنتجات ذات الصلة
1-انتشار مانع التسرب مآلام LJST02A
الميزة الأساسية
• نظام المحركات المستوردة لتحسين كفاءة المعدات
• مسدس مانع للتسرب مستورد وخلاط ستانلس ستيل
• جهاز حماية من الضغط العالي
• هيكل التحكم في التدفق العكسي
• يمكن لكاشف المعدل المختلط التحكم في معدل نوعين من الغراء
معلومات تقنية
| ضغط هواء العمل | 0.3-0.6 ميجا باسكال |
| ضغط انتشار مانع التسرب | 15-20 ميجا باسكال |
| حجم مانع التسرب | 4 لتر / دقيقة |
| قطر مانع التسرب A / B | 570 ملم / 280 ملم |
| انتشار تسرب نسبة ضغط الهواء | 50: 1 |
| معدل مختلط | 6: 1-14: 1 |
| مزود الهواء | تدفق 0.8 م3/ دقيقة |
| ضغط جوي | ≥0.8 ميجا باسكال |
| البعد الشامل | 1100 * 950 * 1630 ملم |
2. تدوير سealant سpreading تيقادرة LJSK02
الميزة الأساسية
• سهولة التشغيل وبساطة ومرونة
• يتم استخدامه لتثبيت الزجاج وتدويره عند الطلاء اليدوي للخارج من زجاج IG
• الشفط الأوسط مناسب لقطع الزجاج الصغيرة ، ومع ذلك ، فإن إطار الدعم الإضافي مخصص لقطع الزجاج الكبيرة
معلومات تقنية
| مزود الطاقة | 380 فولت 50 هرتز |
| إجمالي الطاقة | 0.37 كيلو واط |
| البعد التشغيلي | 1500 * 1500 مم |
| البعد | 600 * 550 * 985 ملم |
3.سمارت فيرأسي هدج دانتزاع آلة LJCM2545
الميزة الأساسية
• الوصول إلى الزجاج في اتجاهين
• قياس الحجم تلقائيا
• تمييز الأسطح المنخفضة الإلكترونية تلقائيًا
• يمكن تدوير الرأس 360 درجة
• جهاز آلي آمن وكامل
• نظام تحكم PLC ، واجهة شاشة تعمل باللمس
• ستة أنظمة تحكم مؤازرة
• حذف الحواف قابل للتعديل
• نظام تحكم ذكي ، يمكنه التعرف على معالجة الدُفعات
معلومات تقنية
| الأعلى.حجم معالجة الزجاج | 2500 * 4500 مم |
| دقيقة.حجم معالجة الزجاج | 400 * 280 مم |
| سماكة الزجاج | 3-15 ملم |
| قطر عجلة الطحن | 200 ملم |
| ارتفاع الناقل | 500 ملم |
| عرض حذف الحافة | 10-50 ملم |
| سرعة انتقال | 1. 29 م / دقيقة |
| سرعة حذف الحواف | 2-29 م / دقيقة |
| عرض عجلة جلخ | 10/12/15 ملم |
| سماكة الزجاج | 3 - 15 ملم |
| سرعة طحن عجلة | 0 ~ 3000r / دقيقة |
| إجمالي استهلاك الهواء | 100 لتر / دقيقة |
| ضغط جوي | ≥0.8 ميجا باسكال |
| إجمالي الطاقة | 3P 380V 50Hz 3.35KW |
| البعد | الأبعاد: 9700 × 2500 × 3400 مم |
| الوزن الكلي | 3700 كجم |
المعلمات الكهربائية
| اسم | الأصل | ماركة |
| أجهزة السيارات | تايوان | تيدا |
| PLC | تايوان | تيدا |
| مكون هوائي | تايوان | أيرتاك |
| كهرباء ضغط منخفض | ألمانيا | سيمنز |
| قاطع دائرة | ألمانيا | سيمنز |
| مفتاح الاستشعار | كوريا | الأوتوماتيكية |
| مفتاح الاقتراب | كوريا | الأوتوماتيكية |
| جهاز محدد | تايوان | ينزع |
| موصل | ألمانيا | سيمنز |
| تحويل التردد | فرنسا | شنايدر |
| الزر الرئيسي | فرنسا | شنايدر |
| تتابع وسيط | اليابان | أومرون |
3 - البوتيل هاكسترودر مآلام LJTB 01
الميزة الأساسية
• نظام تحكم PLC ، واجهة شاشة تعمل باللمس
• تحديد عرض شريط الألومنيوم تلقائيًا ، يمكن ضبط كمامة الغراء تلقائيًا
• الجزء الحاسم من النظام الهيدروليكي يستخدم الواردات الألمانية من المكونات لضمان امتلاء البلاستيك بالتساوي
• التسخين المسبق السريع ، وتحسين كفاءة العمل
• مع وظيفة التسخين المسبق
• مع وظيفة نفخ العادم ، قم بتحسين جودة الختم وتوفير الوقت للبلاستيك
• سرعة طلاء تصل إلى 47 م / دقيقة
• حفظ كمية الغراء
معلومات تقنية
| ضغط الضغط | 10-18 ميجا باسكال |
| درجة حرارة | 110 ~ 140 ℃ |
| عرض فاصل الألومنيوم | 6 أ - 27 أ |
| سرعة | 5-47 م / دقيقة |
| قطر اسطوانة البوتيل | 200 ملم |
| مزود الهواء | 0.4m³ / دقيقة |
| ضغط جوي | ≥0.6 ميجا باسكال |
| إجمالي الطاقة | 380 فولت ، 5.7 كيلو واط ، 50 هرتز |
| البعد | 2800 × 700 × 900 مم (الطول × العرض × الارتفاع) |
| وزن | 650 كجم |
المعلمات الكهربائية
| اسم | إبداعي | ماركة |
| PLC | الصين | كينكو |
| صمام | ألمانية | هاوي |
| جهاز كهربائي منخفض الجهد | ألمانية | سيمنز |
| نظام الشحن الفائق الهيدروليكي والهوائي | ألمانية | الحد الأقصى |
| تحويل التردد | الصين | كينكو |
| مكونات تعمل بالهواء المضغوط | تايوان | أرتاك |
| صمام العادم السريع / مولد الفراغ | SMC اليابان | SMC |
| ضوء السفر | اليابان | أومرون |
| الألياف البصرية | اليابان | أومرون |
