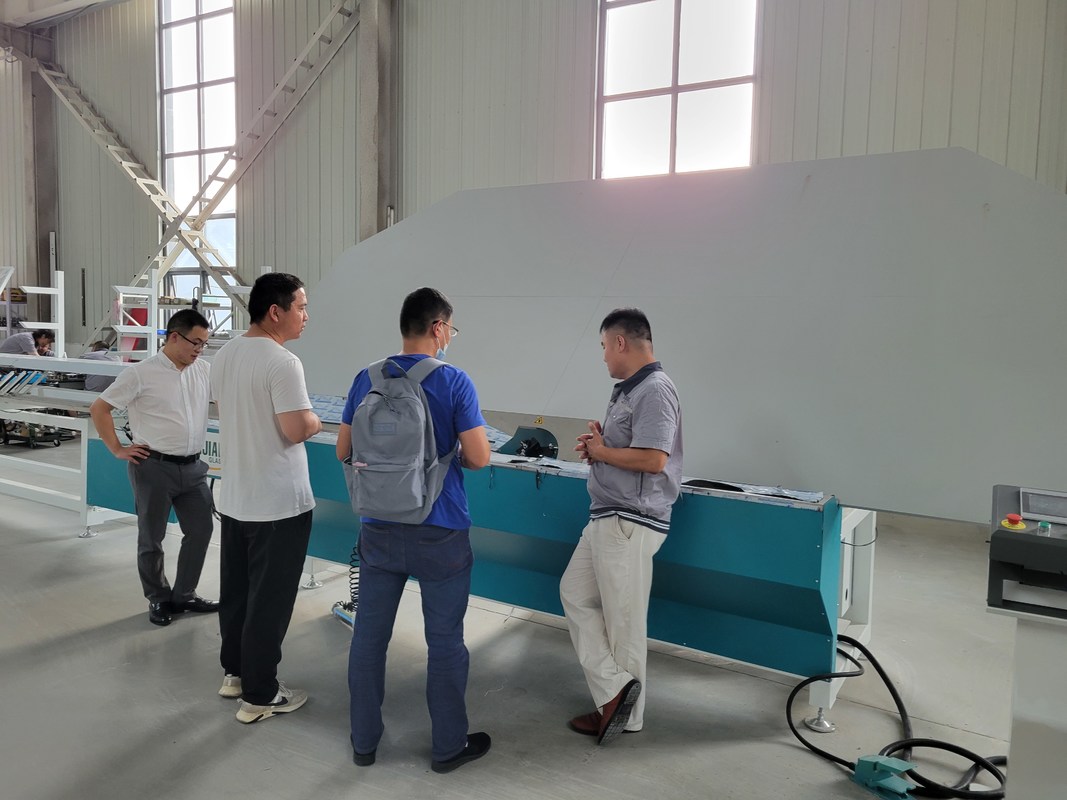

آلة الانحناء الأوتوماتيكية لصنع الزجاج المزدوج الزجاجي للواجهة IGU

آلة ثني قضبان الألمنيوم الأوتوماتيكية بالكامل IGU للواجهة الزجاجية لمعالجة الزجاج العازل

الميزة الأساسية

•نظام التحكم Siemens 1200 PLC مع سرعة العمل السريعة

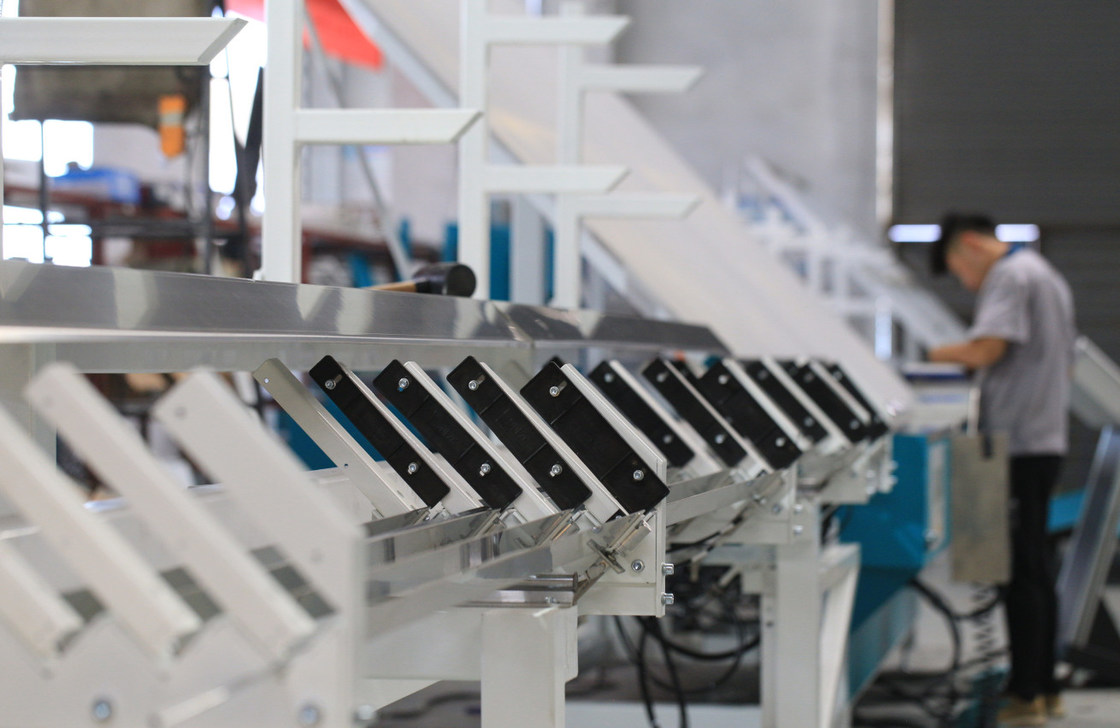

•4 مجموعات من المستودعات

•قص وتغذية الفواصل المصنوعة من الألومنيوم تلقائيًا

•تجنب المسامير تلقائيًا أثناء الانحناء والقطع

•ثني إطارات المباعد بشكل مستمر



•الفواصل المصنوعة من الألومنيوم متوفرة بأحجام 6A-27A

•أدوات ثني مختلفة لأحجام مختلفة من الفواصل

•وقفة وإعادة ضبط الجهاز للتعامل مع أعطال المعدات

•ثني الألومنيوم المباعد ، الفولاذ المقاوم للصدأ السلس ، فاصل دافئ

•وظيفة إدخال USB ، اقرأ ملف تنسيق excel مباشرة







معلومات تقنية



الأعلى.حجم الانحناء	2000 مم * 2000 مم
دقيقة.حجم الانحناء	250 مم * 200 مم
عرض فاصل الألومنيوم	5.5-27 ملم
خطأ الأبعاد	±0.5 مم
خطأ الزاوية	±1º
سرعة المعالجة	17 ثانية
مزود الهواء	≥0.65 ميجا باسكال
إجمالي الطاقة	AC220 / 380V 50 هرتز 2.5 كيلو واط
البعد	10500 مم * 2200 مم * 2600 مم









المعلمات الكهربائية



اسم	أصل	ماركة
PLC	ألمانيا	سيمنز
سائق مؤازر	ألمانيا	سيمنز
أجهزة السيارات	ألمانيا	سيمنز
مكون الجهد المنخفض	ألمانيا	سيمنز
ثلاثي	تايوان	ايرتك
اسطوانة	تايوان	ايرتك
تناوب	اليابان	أومرون
المستشعر	كوريا	الأوتوماتيكية
شاشة اللمس	تايوان	وينفيو
مرشد	تايوان	TBI
صمام الملف اللولبي	تايوان	ايرتك
تبديل الطاقة	تايوان	ينزع



آلة تعبئة المجفف LJGZ 2020





مميزة العين

•اعتماد نظام التحكم Siemens PLC

•يمكن أن يكون المنخل الجزيئي 0.5 - 0.9 مم

•واجهة شاشة تعمل باللمس ، بسيطة ومرئية

•يمكن تعديل ارتفاع الماكينة وفقًا لحجم إطار المباعد

•تحميل وتجديد المنخل الجزيئي تلقائيًا

•أنابيب مزدوجة للتفريغ لزيادة سرعة التعبئة





•يمكن تعديل وقت التعبئة

•حفر وملء وختم أوتوماتيكيًا

•الأجزاء الأساسية هي علامات تجارية مستوردة

•ملء المنخل الجزيئي كبير الجسيمات



معلومات تقنية



الأعلى.حجم الاطار	2000 مم * 2000 مم (2500 مم * 2500 مم)
دقيقة.حجم الاطار	300 مم * 250 مم
مواصفات الألمنيوم	6 أ - 27 أ
مصدر الهواء	≥0.65 ميجا باسكال
امدادات الطاقة واستهلاك الطاقة	AC220V 50 هرتز 1 كيلو واط
قطر المنخل الجزيئي مطلوب	0.5-0.9 مم أو 1.0 - 1.5 مم
البعد	1100 مم * 1100 مم * 3600 مم



الخامسروبوت ختم الزجاج المعزول الرأسي LJTJ2540







الخصائص الرئيسية:

•نظام تحكم مؤازر ياباني Yaskawa ، 8 محاور ، 7 مجموعات من نظام التحكم المؤازر ، آلة ختم أوتوماتيكية بالكامل وعالية الكفاءة

•4 أقسام ، يمكن تخزين الزجاج

•اعتماد حزام توقيت ونقل سلس وموقف دقيق

•إصلاح الزوايا الزجاجية تلقائيًا باستخدام مكشطة وأسطوانة

•قم بقياس حجم الزجاج تلقائيًا وعمق الغراء (30 مم)



•كل وظيفة تلقائية مع التشغيل اليدوي

•يمكن طلاء الزجاج المزدوج

•شكل زجاج بحواف اختيارية ، زجاج متدرج ، زجاج ثلاثي(خياري)



•مجموعة واحدة من المضخة المعززة تتحكم في مجموعتين من المواد المانعة للتسرب(خياري)

•يمكن استخدام مواد مانعة للتسرب الهيكلية من السيليكون وعديد الكبريتيد والسيليكون

•يوجد رأس الغراء في مقدمة الماكينة ، وهو سهل لطلاء الزجاج

•يمكن توصيله بخط معالجة الزجاج العازل

•مع وظيفة مسح الكود(خياري)



معلومات تقنية



الأعلى.حجم الزجاج	2500 * 4000 مم
دقيقة.حجم الزجاج	400 * 300 مم
سماكة الزجاج	12-56مم
سرعة العمل	5-40 م / دقيقة
ضغط جوي	≥0.6 ميجا باسكال
ضغط الضغط	32 ميجا باسكال
قوة الجهد	380V 15kw
البعد الشامل	11000 * 2000 * 3500 مم







المعلمات الكهربائية



اسم	أصل	ماركة
أجهزة السيارات	اليابان	ياسكاوا
سائق مؤازر	اليابان	ياسكاوا
وحدة المعالجة المركزية	اليابان	ياسكاوا
مكون الجهد المنخفض	ألمانيا	سيمنز
دليل	تايوان	هيوين
تحويل التيار الكهربائي	تايوان	ميغاواط
مفتاح الاستشعار	كوريا	الأوتوماتيكية
مكون هوائي	اليابان	SMC
شاشة اللمس	الصين	غوشان
أجهزة السيارات	اليابان	ياسكاوا
سائق مؤازر	اليابان	ياسكاوا

خط معالجة الزجاج العمودي الأوتوماتيكي

LJBZ3370



أداء

•نظام التحكم في ألمانيا Siemens PLC ، واجهة شاشة تعمل باللمس

•التعرف التلقائي على الزجاج المطلي والمنخفض الانبعاث

•يمكن لثلاثة أزواج من الفرشاة الناعمة غسل زجاج Low-E عبر الإنترنت وغير متصل

•تتبنى الغسالةمادة SS وجهاز مقاوم للماء

•نظام تسخين الهواء

•الإعداد التلقائي لبدء وتوقف مروحة الهواء

•نظام تقليل الضوضاء

•عرض على الإنترنت لسرعة الغسيل

•العمل المتقطع الذكي ، توفير الطاقة

•لوح ضغط قابل للتعديل للحفاظ على سطح ضغط اللوحة مستقيماً

•يمكن أن يحدد حفظ الغاز الأوتوماتيكي قيمة الغاز وعرض العملية التعبئة عبر الإنترنت بتركيز غاز عالي

•وضع اتصال قابس الطيران

•يمكن استخدامه لإنتاج ثلاثي إل جي/زجاج IG / خطوة على شكل



تفاصيل تقديم LJBZ3370

•01 قسم النقل

آلية الكشف عن الطلاء ، الكشف التلقائي عن فيلم Low-e غير المتصل

•02 غسالة

الميزة الأساسية:

•باستخدام 6 قطع من الفرشاة الناعمة بشعر ناعم 0.1 مم ، يمكن غسل الزجاج المنخفض

•يستخدم سكين الهواء الجديد مقطعًا من الألومنيوم (سكين Duckbill Air Knife) ، ويتم تعديل حجم مخرج الهواء بواسطة منقار البط المصنوع من الألومنيوم.يمكن أن يقلل ذلك من عدد مسامير الضبط ، والتأكد من أن كل برغي ليس مفكوكًا ، وتجنب رنين سكين الهواء.

•يمكن لسكين الهواء ضبط عرض سكين الهواء تلقائيًا وفقًا للسمك

•صندوق التشغيل مع عرض سرعة الغسيل ، يمكنه عرض سرعة الغسيل بدقة (8-10 م)

•التحكم الأوتوماتيكي في درجة حرارة خزان المياه ، نظام تجديد المياه

•نظام كاتم الصوت الأوروبي

•مادة الفولاذ المقاوم للصدأ

•03 قسم التفريغ

•زجاج التخزين

•04 قسم الفحص والتركيب

تم تغيير الهيكل الجديد لهذا القسم إلى هيكل رفع شعاع مضمن (شعاع مزدوج).من السهل فحص ومسح الزجاج

•05 قسم التحويل

•قياس تلقائي لسمك الزجاج.يمكن استخدامه وفقًا للاحتياجات الفعلية عند العمل.

•06 قسم الكي والتعبئة





الميزة الأساسية:

•يمكن ضغط الزجاج العازل الطويل جدًا (3300 مم * 7000 مم)

•يعتمد حزام ناقل لنقل الزجاج ، ويستخدم محرك سيرفو للضغط على الزجاج

•يمكن فتح لوحة الضغط لتسهيل الصيانة

•لوح ضغط بهيكل قابل للتعديل لضمان عمر خدمة طويل الأمد

•قم بتعبئة غاز الأرجون تلقائيًا بتأثير ختم كبير ، ومحتوى أعلى من الأرجون

•قم بتعيين مناطق لملء أحجام مختلفة من الزجاج باستخدام طريقة الختم اللاحقة التي تقلل من فقد الأرجون

•يمكن ضبط قيمة الغاز وإظهار عملية تعبئة الغاز على شاشة اللمس





•مستشعر سريع التفاعل للتحكم الدائم في عملية تعبئة الغاز

•يمكن أن يصل تركيز الغاز إلى أكثر من 90٪

•لا حاجة لحفر ثقوب في إطار المباعد

•الغاز القياسي هو غاز الأرجون

•07 قسم التفريغ

•زجاج التخزين

•يمكن توصيله بآلة الختم



معلومات تقنية



الأعلى.حجم الزجاج	3300 مم * 7000مم
أقصى حجم زجاجي لملء الغاز	3300 مم * 7000 مم
دقيقة.حجم الزجاج	280 مم * 450 مم
سماكة الزجاج	3-30 ملم
سماكة الزجاج العازل	80 ملم
سرعة غسيل الزجاج	2-10 م / دقيقة
سرعة ناقل الزجاج	45 م / دقيقة
فرش الغسيل	3 أزواج من الفرشاة الناعمة بشعر 0.1 مم
إمدادات المياه	استهلاك الماء: 0.5 طن / ساعة الموصلية: 40 ميكرو ثانية / سم
مزود الهواء	التدفق: 1500 لتر / دقيقة
ضغط جوي	≥0.8 ميجا باسكال
إجمالي الطاقة	3P 380V 50HZ 40KW
البعد	47200 * 3500 * 4500 مم
وزن	8500 كجم







المعلمات الكهربائية



اسم	أصل	ماركة
PLC	ألمانيا	سيمنز
الأجهزة الكهربائية ذات الجهد المنخفض	ألمانيا	سيمنز
تحويل التردد	ألمانيا	سيمنز
محرك سيرفو للزجاج المتدرج	اليابان	فوجي
مفتاح كهروضوئي	ألمانيا	مريض
التبديل الجزئي	تايوان	ينزع
زر ومؤشر ضوئي	فرنسا	شنايدر
شاشة اللمس	تايوان	وينفيو
تتابع متوسط	اليابان	أومرون
فرشاة المحرك	الصين	تشينغهوا
مضخة مياه	الصين	LINGXIAO
مرشد	تايوان	هيوين
مكونات تعمل بالهواء المضغوط	تايوان	ايرتك
خط IG بدون تعبئة الغاز عبر الإنترنت









اسم	أصل	ماركة
أجهزة السيارات	ألمانيا	سيمنز
PLC	ألمانيا	سيمنز
الأجهزة الكهربائية ذات الجهد المنخفض	ألمانيا	سيمنز
تحويل التردد	ألمانيا	سيمنز
محرك نقل	تايوان	لينهاى
فرشاة المحرك	تايوان	لينهاى
مضخة مياه	الصين	LINGXIAO
مرشد	تايوان	هيوين
مكونات تعمل بالهواء المضغوط	تايوان	ايرتك
مقياس كهربائي	الصين	ميران
مفتاح كهروضوئي	ألمانيا	مريض
التبديل الجزئي	تايوان	ينزع
زر ومؤشر ضوئي	فرنسا	شنايدر
شاشة اللمس	تايوان	وينفيو
تتابع متوسط	اليابان	أومرون
خط IG مع تعبئة الغاز عبر الإنترنت





 بوتيل الطارد آلة LJTB 03



معلومات تقنية





ضغط الضغط	10-18 ميجا باسكال
درجة حرارة	110 ~ 140 ℃
عرض فاصل الألومنيوم	6A-27A
سرعة	0-40 م / دقيقة
قطر اسطوانة البوتيل	200 ملم
مزود الهواء	0.4m³ / دقيقة
ضغط جوي	≥0.6 ميجا باسكال
إجمالي الطاقة	380 فولت ، 5 كيلو واط ، 50 هرتز
البعد	2600 × 680 × 1100 مم (الطول × العرض × الارتفاع)
وزن	650 كجم
